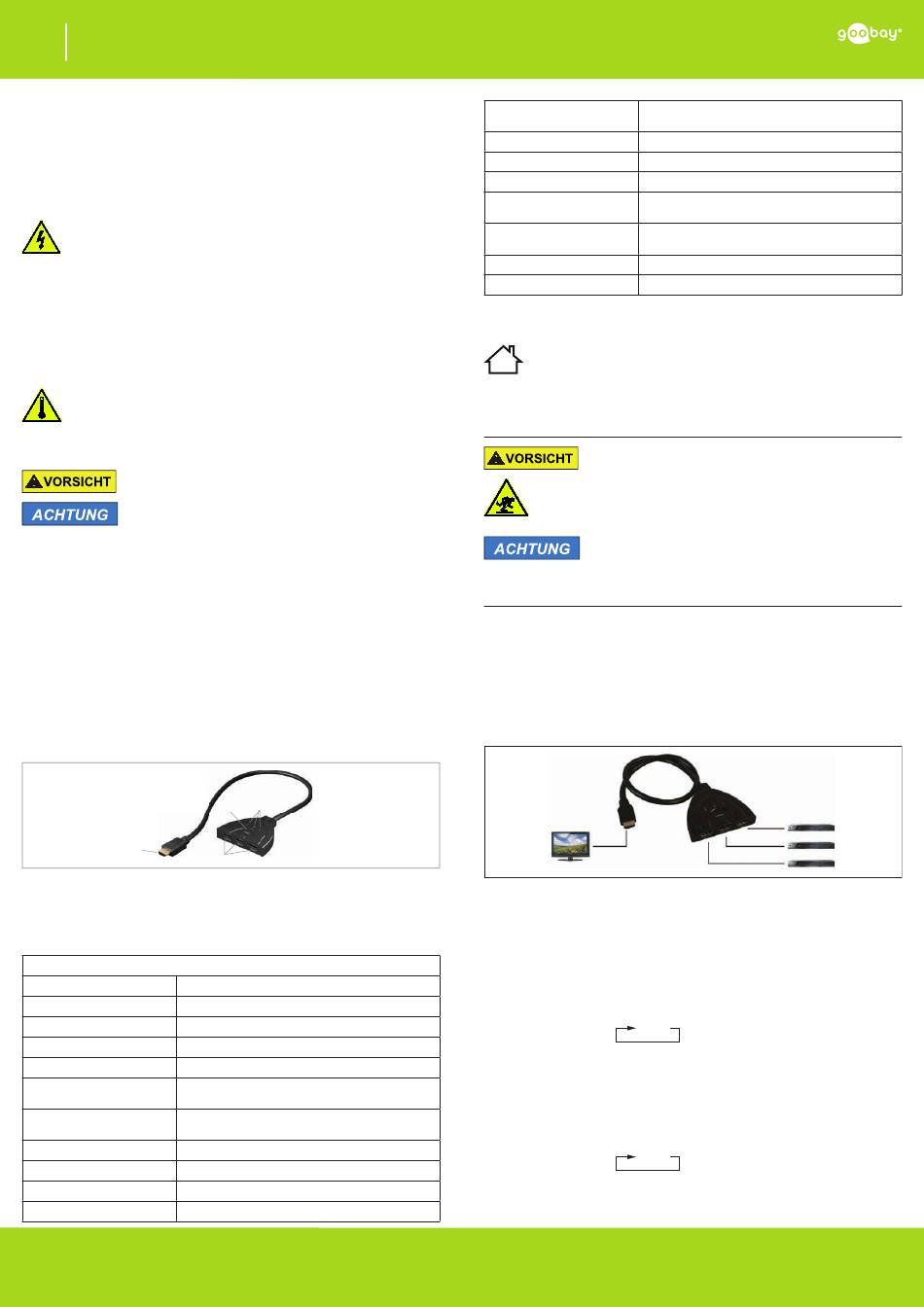

Goobay 58971 User Manual

DE Betriebsanleitung
Automatischer HDMI™ Umschalter, 4K
1 Sicherheitshinweise
1.1 Allgemein
• Betriebsanleitung vollständig und sorgfältig vor Gebrauch lesen.
Die Betriebsanleitung ist Bestandteil des Produktes und enthält wichtige
Hinweise zum korrekten Gebrauch.
• Betriebsanleitung aufbewahren.
Die Betriebsanleitung muss bei Unsicherheiten und Weitergabe des
Produktes verfügbar sein.
Stromschlaggefahr:
• Öffnen Sie niemals das Gehäuse.
• Modifizieren Sie Produkt und Zubehör nicht.
• Schließen Sie Anschlüsse und Schaltkreise nicht kurz.
• Benutzen Sie Produkt, Produktteile und Zubehör nur in ein-
wandfreiem Zustand.
Ein defektes Gerät darf nicht in Betrieb genommen werden, sondern
muss sofort vom Netz getrennt und gegen unbeabsichtigte Weiterbenut-
zung gesichert werden.
Zielgruppeninformationen:
Nicht für Kinder geeignet.
• Sichern Sie Verpackung, Kleinteile und Dämmmaterial gegen
unbeabsichtigte Benutzung.
Hitzestau:
• Decken Sie das Produkt nicht ab.
• Halten Sie um das gesamte System ausreichend Freiraum, um
eine gute Belüftung aller Geräte zu gewährleisten und Beschädi
gungen zu vermeiden.
1.2 Warnstufen
Warnung vor Gefahren, die bei Missachtung der Sicherheits-
hinweise zu Verletzungen führen können.
Warnung vor Gefahren, die bei Missachtung der Hinweise zu
Sachschäden führen können.
2 Beschreibung und Funktion
2.1 Produkt
Der automatischer HDMI™ Umschalter ist für Audio-/Videoanwendungen für Home-
Entertainment-Systeme vorgesehen. Er bietet die Möglichkeit 3 Quellgeräte mit
einem hochauflösenden Display (z.B. HDTV) zu verbinden.
• Schaltet automatisch zwischen 3 HD-Signalen, wobei das neuste
Signal Vorrang hat.
• Mit HDMI™ und HDCP Passthrough
• Mit LED-Statusanzeige
• Einfache Installation und Bedienung
• Mit 24K vergoldetem HDMI™-Verbindungsstecker
2.2 Lieferumfang
Automatischer HDMI™ Umschalter, Betriebsanleitung
2.3 Bedienelemente und Teile
1

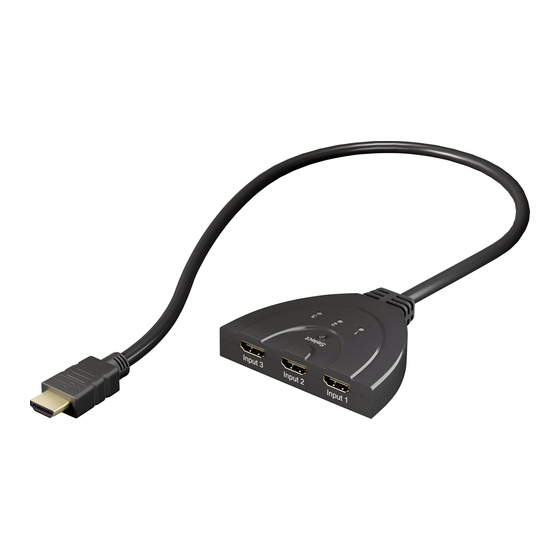

Fig. 1: Bedienelemente
1 HDMI™-Anschlussstecker
4 LED-Statusanzeige
2.4 Technische Daten
Automatischer HDMI™™ Umschalter
Artikel-Nr.
Eingänge
Ausgänge
Video-Eingangssignal
DDC-Eingangssignal
Max. Bereich des Einzelan-
schlusses (Single Link)
kompatibel u.a. mit HD-DVD, SKY-STB, PS3,
Signalquellen
Unterstützte Video-Formate
Betriebsfrequenzbereich
Interlaced
Progressive
REV2017-10-09
V1.1
4
3
2
2 HDMI™-Eingänge 3 Wahltaster
58971
3 x HDMI™
1 x HDMI™
0,5 - 1 V ~
5 V ~ (TTL)
3840 x 2160 @ 30 Hz
Xbox36
DTV, HDTV
bis zu 340 MHz
480i, 576i, 1080i
480p, 576p, 720p, 1080p, 2160p
Audioformate
Betriebstemperaturbereich
Betriebsluftfeuchtigkeit
Lagertemperatur
Luftfeuchtigkeit bei
Lagerung
Stromversorgungsanfor-
derung
Maße
Gewicht
Tab. 1: Technische Daten
3 Bestimmungsgemäßer Gebrauch
Eine andere Verwendung als in Kapitel Beschreibung und Funktion
beschrieben, ist nicht zugelassen. Dieses Produkt darf nur in trockenen
Innenräumen benutzt werden. Das Nichtbeachten und Nichteinhalten
dieser Bestimmungen und der Sicherheitshinweise können zu schweren
Unfällen und Schäden an Personen und Sachen führen.
4 Anschluss und Bedienung
Verletzungsgefahr durch Stolpern und Sturz
• Achten Sie darauf, dass das Anschlusskabel so verlegt wird, dass
es niemanden behindert und nicht beschädigt wird.
• Installieren Sie das Produkt und die daran befestigten Geräte so,
dass keine Personen oder Sachen z.B.durch Herabstürzen oder
Stolpern verletzt oder beschädigt werden können.
Sachschäden durch falsches Platzieren und falsche
Spannungsversorgung
• Platzieren Sie das Produkt nur auf einer ebenen und rutschfesten
Unterlage.
• Trennen und verbinden Sie Kabel mit Vorsicht.
4.1 Anschluss
1. Kontrollieren Sie den Lieferumfang auf Vollständigkeit und
Unversehrtheit.
2. Vergleichen Sie die technischen Daten aller zu verwendenden
Geräte und stellen Sie die Kompatibilität sicher.
3. Schließen Sie die Quellgeräte an die Eingänge (2) des HDMI™
Umschalters an.
4. Verbinden Sie den HDMI™ Umschalter über den HDMI™-
Anschlussstecker (1) mit dem Ausgabegeräte, z.B. HDTV.
HDTV
OUT
Fig. 2: Anschluss
4.2 Bedienung
a) Intelligente Umschaltfunktion:
• Wenn ein Quellgerät an den Umschalter angeschlossen oder ein
angeschlossennes Gerät eingeschaltet wird, wechselt der Um-
schalter automatisch auf diesen Kanal und wählt damit das
Quellgerät aus. Der gewählte Kanal wird durch die zugehörige
Kontroll-LED angezeigt.
• Wird ein Quellgerät abgesteckt oder ausgeschaltet, wechselt der
Umschalter automatisch zum nächsten Quellgerät in Kanalreihen-
folge:
Wenn das Quellgerät nach dem Ausschalten im Standby-Modus ist, kann der Um-
schalter diese Funktion nicht durchführen. Schalten Sie deswegen das Quellgerät
ganz aus oder trennen Sie das Quellgerät vom
b) Manuelle Umschaltfunktion via Wahltaster:
• Der Umschalter kann auch manuell mit dem Wahltaster (3) auf das
gewünschte Quellgerät eingestellt werden. Die Quellgeräte wer-
den in der angeschlossenen Reihenfolge gewählt:
• Der Eingang für die ausgewählte Quelle wird durch die zugehörige
Kontroll-LED angezeigt.
- 1 -
3D, DTS Digital, Dolby Digital (inkl. DTS-HD und
Dolby True HD)
0 ~ +40 °C
10-85 % RH (keine Kondensation)
-10 ~ +80 °C
5-90 % RH (keine Kondensation)
HDMI™ Bus-angetrieben
82 x 61,5 x 16,5 mm
121 g
DVD
IN 1
DVD
IN 2
DVD
IN 3
1 - 2 - 3
Netz.
1 - 2 - 3
by Wentronic GmbH | Pillmannstraße 12
38112 Braunschweig | Germany
58971
Goobay
®
