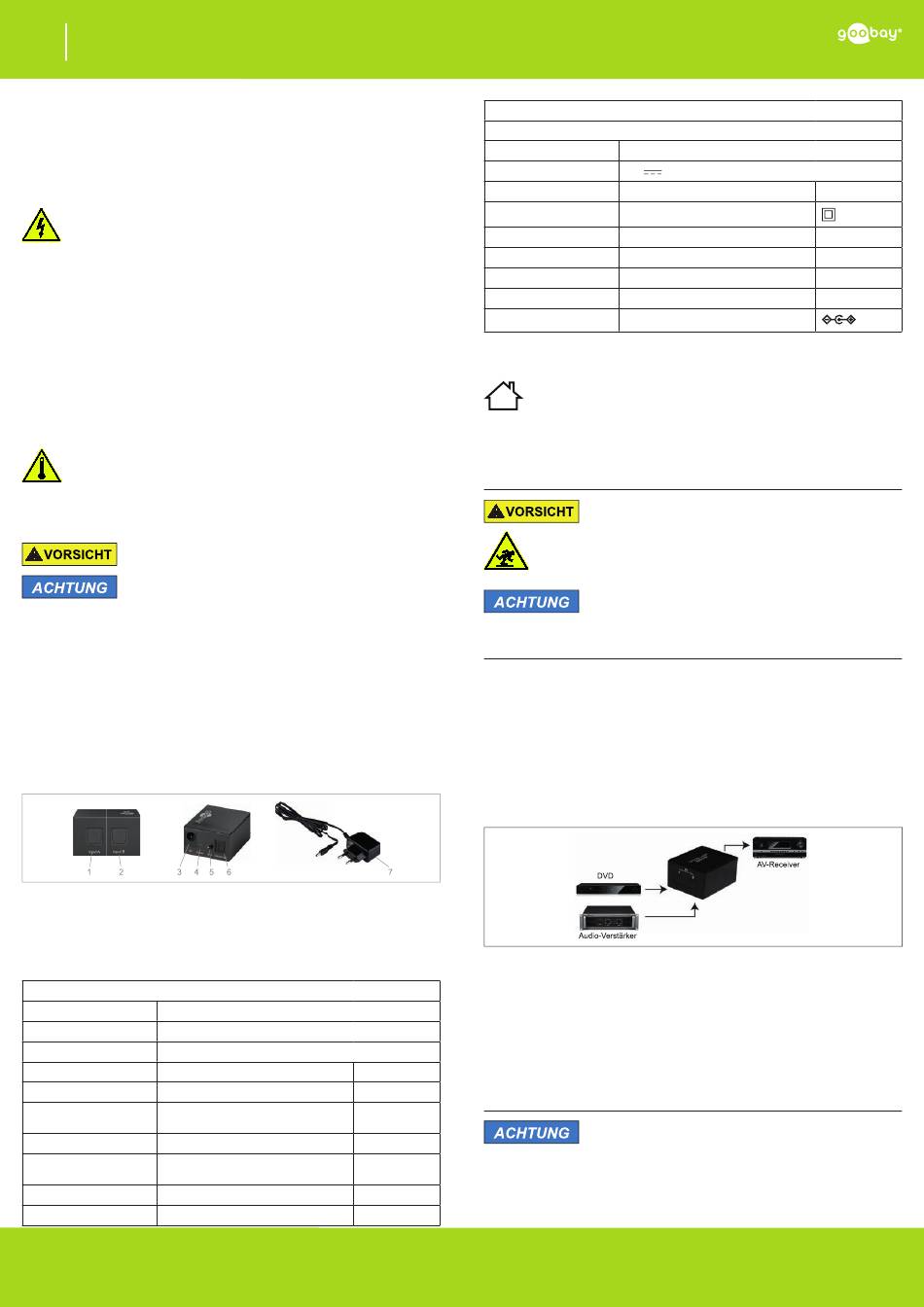

DE Betriebsanleitung
Toslink Audio Switch, 2in/1out
1 Sicherheitshinweise
1.1 Allgemein
• Betriebsanleitung vollständig und sorgfältig vor Gebrauch lesen.
Die Betriebsanleitung ist Bestandteil des Produktes und enthält wichtige
Hinweise zum korrekten Gebrauch.
• Betriebsanleitung aufbewahren.
Die Betriebsanleitung muss bei Unsicherheiten und Weitergabe des
Produktes verfügbar sein.
Stromschlaggefahr:
Spannungsfrei nur bei gezogenem Stecker.
Das Produkt hat keinen Netzschalter und darf nur an gut zugänglichen
Steckdosen verwendet werden, um es im Notfall und nach Gebrauch
schnell aus dieser entfernen zu können.
• Im Notfall, nach Gebrauch und bei Gewitter Netzstecker direkt am
Steckergehäuse ziehen!
• Öffnen Sie niemals das Gehäuse.
• Modifizieren Sie Produkt und Zubehör nicht.
• Schließen Sie Anschlüsse und Schaltkreise nicht kurz.
• Benutzen Sie Produkt, Produktteile und Zubehör nur in ein-
wandfreiem Zustand.
Ein defektes Gerät darf nicht in Betrieb genommen werden, sondern
muss sofort vom Netz getrennt und gegen unbeabsichtigte Weiterbe
nutzung gesichert werden.
Zielgruppeninformationen:
Nicht für Kinder geeignet.
• Sichern Sie Verpackung, Kleinteile und Dämmmaterial gegen
unbeabsichtigte Benutzung.
Hitzestau:
• Decken Sie das Produkt nicht ab.
• Halten Sie um das gesamte System ausreichend Freiraum, um
eine gute Belüftung aller Geräte zu gewährleisten und Beschädi-
gungen zu vermeiden.
1.2 Warnstufen
Warnung vor Gefahren, die bei Missachtung der Sicherheits-
hinweise zu Verletzungen führen können.
Warnung vor Gefahren, die bei Missachtung der Hinweise zu
Sachschäden führen können.
2 Beschreibung und Funktion
2.1 Produkt
Mit dem Toslink Audio Switch können Sie digitale Audio-Signale von 2 Quellgeräten
an 1 Ausgabegerät senden und manuell zwischen den Quellgeräten wählen, so dass
Sie diese wahlweise ohne Umstecken oder Neuverkabelung nutzen können.
• Klare Audioübertragung ohne Qualitätsverluste
• Einfache Installation und Bedienung
• Mit LED-Statusanzeige
• Speichert beim Ausschalten den gewählten Eingang
2.2 Lieferumfang
Toslink Audio Switch, Netzteil, Betriebsanleitung
2.3 Bedienelemente und Teile
Fig. 1: Bedienelemente
1 Toslink-Eingang A 2 Toslink-Eingang B
4 LED-Statusanzeige 5 Eingangs-Wahlschalter 6 Toslink-Ausgang
7 Netzteil
2.4 Technische Daten
Toslink Audio Switch
Eingänge 2 x optisch (Toslink)
Ausgänge 1 x optisch (Toslink)
Audioformate LPCM 2.0, DTS, Dolby, AES-3
Dämpfung < 0,2
Energieverbrauch max. 0,5
Betriebs- und Lagertem-
10 ~ +80
peraturbereich
Betriebsluftfeuchtigkeit 6-92
Luftfeuchtigkeit bei
12-90
Lagerung
Maße 50 x 41 x 21
Gewicht 190
REV2017-10-09
V1.1
3 DC-Eingang
dB/m
W
°C
% RH
% RH
mm
g
- 1 -
Netzteil
Eingang 100-240 V ~, 50/60 Hz, 0,3 A
Ausgang 5 V
Leistung max. 7,5
Schutzklasse II
Maße 69 x 52 x 25
Kabellänge 0,46
Gewicht 54
DC-Stecker 3,5 x 1,3
Polarität positiv
Tab. 1: Technische Daten
3 Bestimmungsgemäßer Gebrauch
Eine andere Verwendung als in Kapitel Beschreibung und Funktion
beschrieben, ist nicht zugelassen. Dieses Produkt darf nur in trockenen
Innenräumen benutzt werden. Das Nichtbeachten und Nichteinhalten
dieser Bestimmungen und der Sicherheitshinweise können zu schweren
Unfällen und Schäden an Personen und Sachen führen.
4 Anschluss und Bedienung
Verletzungsgefahr durch Stolpern und Sturz
• Achten Sie darauf, dass das Anschlusskabel so verlegt wird,
dass es niemanden behindert und nicht beschädigt wird.
• Installieren Sie das Produkt und die daran befestigten Geräte so,
dass keine Personen oder Sachen z.B.durch Herabstürzen oder
Stolpern verletzt oder beschädigt werden können.
Sachschäden durch falsches Platzieren und falsche
Spannungsversorgung
• Platzieren Sie das Produkt nur auf einer ebenen und rutschfesten
Unterlage.
• Verwenden Sie nur das mitgelieferte Netzteil.
4.1 Anschluss
1. Kontrollieren Sie den Lieferumfang auf Vollständigkeit und
Unversehrtheit.
2. Vergleichen Sie die technischen Daten aller zu verwendenden
Geräte und stellen Sie die Kompatibilität sicher.
3. Verbinden Sie Ihre Quellgeräte über passende Toslink-Kabel
mit den Eingängen (1 + 2) des Toslink Audio Switches.
4. Verbinden Sie den Eingang Ihres Ausgabegerätes über ein pas-
sendes Toslink-Kabel mit dem Toslink-Ausgang (6) des
Toslink Switches.
5. Schließen Sie das mitgelieferte Netzteil (7) an den DC-Ausgang
des Toslink Audio Switches (3) und danach an eine freie und gut
zugängliche Steckdose an.
Fig. 2: Anschluss
4.2 Bedienung
1. Schalten Sie alle Geräte an.
2. Drehen Sie die Lautstärkeregler aller Geräte auf die niedrigste
Stufe und regeln Sie sie zum Testen langsam hoch.
Wählen Sie das gewünschte Quellgerät mit dem Eingangs-
3.
Wahlschalter aus.
5 Wartung, Pflege, Lagerung und Transport
Die Produkte sind wartungsfrei.
Sachschäden
• Nur ein trockenes und weiches Tuch zum Reinigen verwenden.
• Keine Reinigungsmittel und Chemikalien verwenden.
• Kühl und trocken lagern.
• Produkt bei längerem Nichtgebrauch für Kinder unzugänglich und
in trockener und staubgeschützter Umgebung lagern.
• Originalverpackung für den Transport aufheben und verwenden.
, 1 A
W
mm
m
g
mm
