  • Page 1 Bedienungsanleitung/Operating Manual Peakmeter Serie/Series 1205D...
  • Page 2 - - - - - - - - - - - - - MAN 1205D Bedienungsanleitung/Operating Manual Peakmeter Serie/series 1205D...
  • Page 3 Über diese Anleitung Scope of this manual Peakmeter Serie 1205D Über diese Anleitung/Scope of this manual • Seite/Page i...
  • Page 4 Sicherheits-Symbole Safety symbols Seite/Page ii • Über diese Anleitung/Scope of this manual Peakmeter Serie 1205D...

  • Page 5: Table Of Contents

    Inhaltsverzeichnis Einführung ..............1-1 Erste Schritte ..............2-1 Änderungen der Voreinstellungen .......3-1 Introduction ..............4-1 Getting started ..............5-1 Peakmeter Serie 1205D Über diese Anleitung/Scope of this manual • Seite/Page iii...
  • Page 6 Preset ................6-1 Zeichnungen / Drawings ..........7-1 Anhang A: Technische Daten ........... A-1 Appendix B: Specifications ..........B-1 Anhang C: CE-Konformitätserklärung ......C-1 Appendix C: EC-Declaration of Conformity ......C-2 Seite/Page iv • Über diese Anleitung/Scope of this manual Peakmeter Serie 1205D...

  • Page 7: Einführung

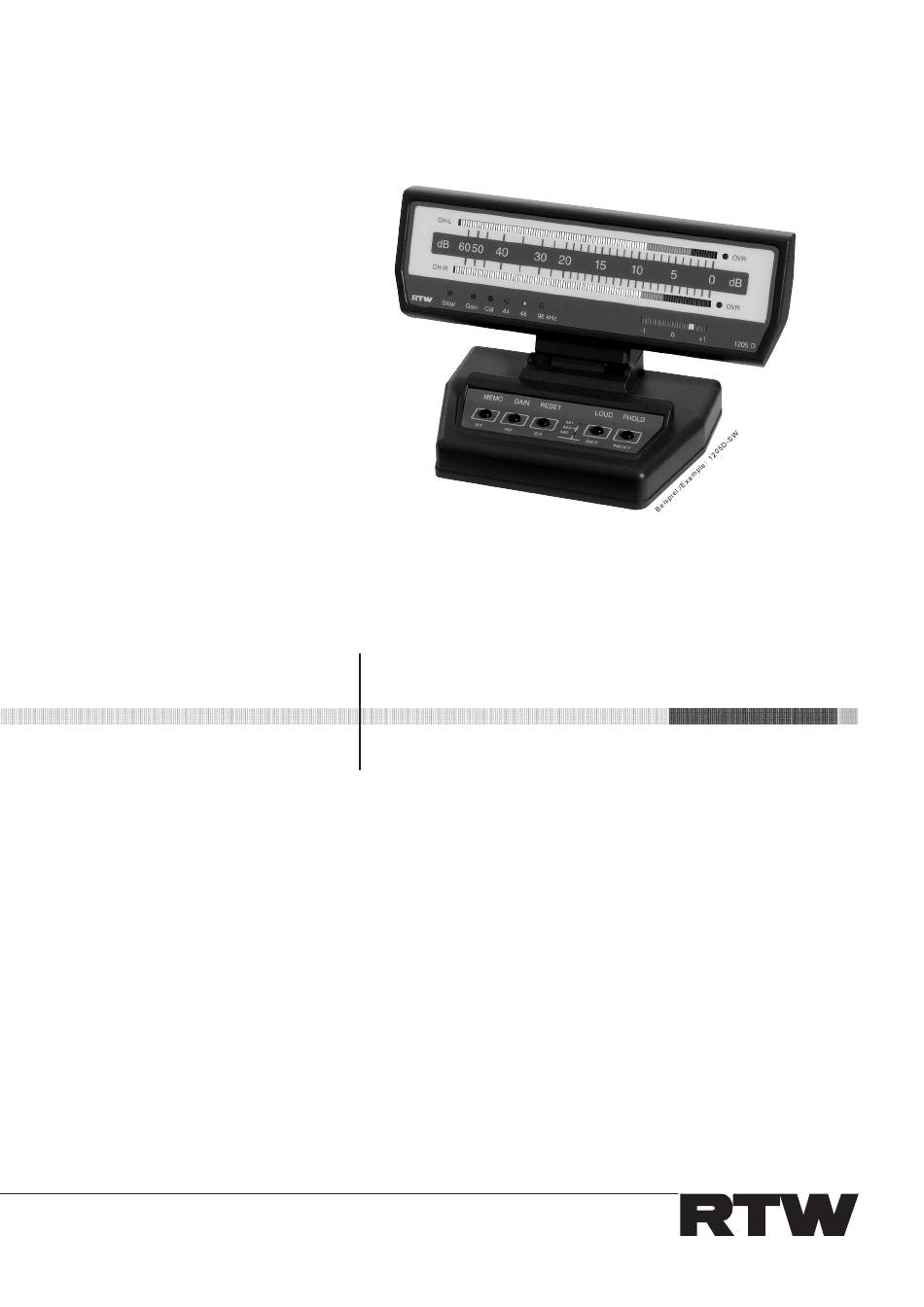

    1. Einführung Bild 1-1: Peakmeter 1205D Peakmeter Serie 1205D Einführung • Seite 1-1...
  • Page 8 Seite 1-2 • Einführung Peakmeter Serie 1205D...

  • Page 9: Erste Schritte

    2. Erste Schritte Ω 2.2.1. XLR-Anschlüsse Peakmeter Serie 1205D Erste Schritte • Seite 2-1...
  • Page 10 Seite 2-2 • Erste Schritte Peakmeter Serie 1205D...
  • Page 11 Ein- M E M O G A I N R E S E T L O U D P H O L D gangsempfindlichkeit S E T N E X T Maximalwertspeicher LOUDNESS PEAK HOLD Umschaltung Integrationszeit kalibrieren Abtastrate Peakmeter Serie 1205D Erste Schritte •...
  • Page 12 1205D NEXT Correlator Peak Hold Press > 2 s: Select integration time: integration time: time (sec): value fast, slow Sample or 10 ms 1, 2, 4, man CAL mode CAL mode Headroom (Ref. = Headroom) (Ref. = -18 dB FS) 5 - 20 dB Press >...

  • Page 13: Änderungen Der Voreinstellungen

    3. Änderungen der Vorein- stellungen G A I N R E S E T L O U D P H O L D M E M O N E X T S E T Integrationszeit des Correlators Integrationszeit des Peakmeters Haltezeit Peakhold Peakmeter Serie 1205D...
  • Page 14 M E M O G A I N R E S E T L O U D P H O L D S E T N E X T Kalibrie- Headrooms Kalibrierung -18 dB Headroombereich Seite 3-2 • Voreinstellungen Peakmeter Serie 1205D...
  • Page 15 G A I N R E S E T L O U D P H O L D M E M O S E T N E X T OverSample OverSens OverWordwidth Peakmeter Serie 1205D Voreinstellungen • Seite 3-3...
  • Page 16 Seite 3-4 • Voreinstellungen Peakmeter Serie 1205D...

  • Page 17: Introduction

    4. Introduction Fig 4-1: Peakmeter 1205D Peakmeter Series 1205D Introduction • Page 4-1...
  • Page 18 Page 4-2 • Introduction Peakmeter Series 1205D...

  • Page 19: Getting Started

    5. Getting started Ω 5.2.1. XLR connector Peakmeter Series 1205D Getting started • Page 5-1...
  • Page 20 Page 5-2 • Getting started Peakmeter Series 1205D...
  • Page 21 input M E M O G A I N R E S E T L O U D P H O L D sensitivity S E T N E X T memory LOUDNESS PEAKHOLD integration time calibration sample rate Peakmeter Series 1205D Getting started •...
  • Page 22 1205D NEXT Correlator Peak Hold Press > 2 s: Select integration time: integration time: time (sec): value fast, slow Sample or 10 ms 1, 2, 4, man CAL mode CAL mode Headroom (Ref. = Headroom) (Ref. = -18 dB FS) 5 - 20 dB Press >...
  • Page 23 6. Preset 6.1.1. Preset menu level 1 M E M O G A I N R E S E T L O U D P H O L D S E T N E X T Correlator integration time Peakmeter integration time Peakhold time Peakmeter Series 1205D Preset •...
  • Page 24 6.1.2. Preset menu level 2 G A I N R E S E T L O U D P H O L D M E M O S E T N E X T calibration mode calibration -18 dB FS mode Headroom Page 6-2 •...
  • Page 25 6.1.3. Preset menu level 3 M E M O G A I N R E S E T L O U D P H O L D S E T N E X T OVR-samples OVRSens OverWordwidth Peakmeter Series 1205D Preset •...
  • Page 26 Page 6-4 • Preset Peakmeter Series 1205D...
  • Page 27 7. Zeichnungen/Drawings 1 6 8 1 1 6 Abmessungen in Millimeter: Darstellungsgrösse reduziert. Dimensions in mm, scaled down. Peakmeter Serie 1205D Zeichnungen/Drawings • Seite/Page 7-1...
  • Page 28 A n s c h r a u b k i t 1 3 7 1 7 F a s t e n i n g k i t 1 3 7 1 7 E n t f e r n e n S i e a n d e r K a b e l a u s t r i t t s s e i t e d i e b e i d e n K r e u t z s c h l i t z s c h r a u b e n u n d d i e b e i d e n G u m m i f ü...
  • Page 29 Anhang A: Technische Daten Ω Peakmeter Serie 1205D Technische Daten • Seite A-1...
  • Page 30 Seite A-2 • Technische Daten Peakmeter Serie 1205D...
  • Page 31 Appendix B: Specifications Ω Peakmeter series 1205D Specifications • Page B-1...
  • Page 32 Page B-2 • Specifications Peakmeter series 1205D...
  • Page 33 Wir, RTW GmbH & Co.KG erklären in alleiniger Verantwortung, daß das Produkt: RTW Peakmeter basierend auf Hardware E516 auf das sich diese Erklärung bezieht, mit den folgenden Normen bzw. normativen Dokumen- ten übereinstimmt: 89/336/EWG EN 50081-1 (März 1993): EN 55022 B, gestrahlt EN 55022 B, leitungsgeführt...
  • Page 34 Co.KG declare under sole responsibility that the product: RTW peakmeter based on hardware E516 meets the intend of the Directive 89/336/EEC and Directive 73/23/ECC. Compliance was demonstrated to the following specifications as listed in the official journal of the European...
