Balluff BTL7-A5 M Series User Manual

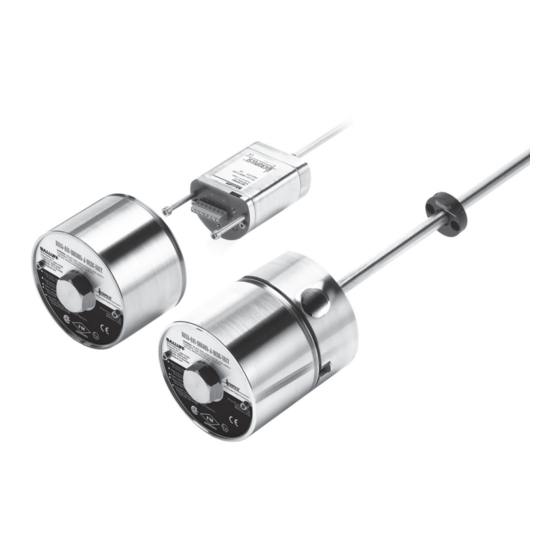

Magnetostrictive linear position sensor - rod style
Hide thumbs Also See for BTL7-A5 M Series:
Table of Contents

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 37

Quick Links

BTL7-A/C/E/G5_ _-M_ _ _ _-J-DEXC-TA12
deutsch
english
français
italiano
español
II 1/2 GD Ex db IIC T6/T5 Ga/Gb
II 1/2 GD Ex ta IIIC T85°C/T100°C Da IP68
Betriebsanleitung
User's guide
Notice d'utilisation
Manuale d'uso
Manual de instrucciones
中文
使用说明书

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the BTL7-A5 M Series and is the answer not in the manual?

Questions and answers

Related Manuals for Balluff BTL7-A5 M Series

Summary of Contents for Balluff BTL7-A5 M Series

  • Page 1 BTL7-A/C/E/G5_ _-M_ _ _ _-J-DEXC-TA12 deutsch Betriebsanleitung english User’s guide français Notice d’utilisation italiano Manuale d’uso español Manual de instrucciones 中文 使用说明书 II 1/2 GD Ex db IIC T6/T5 Ga/Gb II 1/2 GD Ex ta IIIC T85°C/T100°C Da IP68...
  • Page 2 www.balluff.com...
  • Page 3 BTL7-A/C/E/G5_ _-M_ _ _ _-J-DEXC-TA12 Betriebsanleitung II 1/2 GD Ex db IIC T6/T5 Ga/Gb II 1/2 GD Ex ta IIIC T85°C/T100°C Da IP68 deutsch...
  • Page 4 www.balluff.com...
  • Page 5 4.3.2 Positionsmesssystem einbauen Elektronikmodul austauschen Elektrischer Anschluss Schirmung und Kabelverlegung Inbetriebnahme System in Betrieb nehmen Hinweise zum Betrieb Einstellverfahren Einstellvorrichtung Programmiereingänge Übersicht der Einstellverfahren 6.3.1 Teach-in 6.3.2 Justieren 6.3.3 Online-Setting 6.3.4 Reset Auswahl des Einstellverfahrens Hinweise zum Einstellvorgang www.balluff.com deutsch...
  • Page 6 BTL7-A/C/E/G5_ _-M_ _ _ _-J-DEXC-TA12 Zündschutzart „db“und „ta“ Magnetostriktives Positionsmesssystem – Bauform Stab Druckfeste Kapselung Teach-in Justieren Einstellen durch Online-Setting Rücksetzen aller Werte (Reset) Technische Daten 11.1 Genauigkeit 11.2 Umgebungsbedingungen 11.3 Spannungsversorgung (extern) 11.4 Ausgang 11.5 Eingang 11.6 Maße, Gewichte Zubehör 12.1 Schwimmer 12.2 Positionsgeber...
  • Page 7 ► Befolgen Sie die nationalen Vorschriften zur Entsor- auftreten, gelten die Angaben der Originalbetriebsanlei- gung. tung. Sollte eine Betriebsanleitung in der Sprache des Verwen- dungslandes fehlen, darf das BTL nicht in Betrieb genom- men werden. Nehmen Sie in diesem Fall Kontakt mit Balluff auf. www.balluff.com deutsch...
  • Page 8 Class I, Division 1, Groups A,B,C,D Class II, Division 1, Groups E,F,G; 2411253 Class III T6 Ta –50°…70°C, T5 Ta Nähere Informationen zu Richtlinien, Zulas- –50…80°C Type 4X/6P; IP68 sungen und Normen finden Sie unter www.balluff.com auf der Produktseite. deutsch...
  • Page 9 Gasen oder Dämpfen oder Nebeln ständig oder häufig vorhanden ist. Zone 1 ist ein Bereich, in dem sich bei Normalbetrieb gelegentlich eine gefährliche explosionsfä- hige Atmosphäre als Gemisch aus Luft und brennbaren Gasen oder Dämpfen bilden kann. Der Betreiber ist für die ordnungsgemäße Zonentrennung verantwortlich. www.balluff.com deutsch...
  • Page 10 Betrieb zu nehmen. der Verantwortlichkeit des Benutzers, geeignete Vor- sichtsmaßnahmen mit dem Ziel einer Beeinträchti- Die Reparatur defekter BTL darf nur durch einen Balluff gungsvermeidung zu ergreifen und auf diese Weise Servicetechniker durchgeführt werden. Aus Sicherheits- sicherzustellen, dass der betreffende Schutz der gründen ist ein Eingriff durch den Betreiber nicht zulässig.
  • Page 11 BTL an allen 6 Befestigungsbohrungen mit Zylin- derschrauben (M6 × 45 - A4-70) anzuschrauben (siehe Bild 3-1). Alle Schrauben müssen mit 3,5 Nm festgedreht werden. Die BTL besitzen am Stabende ein zusätzliches Gewinde zum Abstützen bei großen Nennlängen. www.balluff.com deutsch...
  • Page 12 BTL7-A/C/E/G5_ _-M_ _ _ _-J-DEXC-TA12 Zündschutzart „db“und „ta“ Magnetostriktives Positionsmesssystem – Bauform Stab Druckfeste Kapselung Aufbau und Funktion (Fortsetzung) Funktion Ein intern erzeugter INIT-Impuls löst in Verbindung mit dem Im BTL befindet sich der Wellenleiter, geschützt durch ein Edelstahlrohr. Entlang des Wellenleiters wird ein Magnetfeld des Positionsgebers eine Torsionswelle im Positionsgeber bewegt.
  • Page 13 Bei Verwendung von magnetisierbarem Material muss das BTL durch geeignete Maßnahmen vor magnetischen Störungen geschützt werden (z. B. Distanzring aus nicht- magnetisierbarem Material, ausreichend Abstand zu starken externen Magnetfeldern). Distanzring aus nichtmagnetisierbarem Positionsgeber Material Positionsgeber Distanzring aus nichtmagnetisierbarem Material Bild 4-3: Einbauvarianten in magnetisierbares Material www.balluff.com deutsch...
  • Page 14 BTL7-A/C/E/G5_ _-M_ _ _ _-J-DEXC-TA12 Zündschutzart „db“und „ta“ Magnetostriktives Positionsmesssystem – Bauform Stab Druckfeste Kapselung Einbau und Anschluss (Fortsetzung) 4.2.3 BTL einbauen Applikation 2: Füllstandsmessungen in Zone 0 (mit Schwimmer entsprechend Kapitel 12.1) ACHTUNG 4.3.1 Einbau vorbereiten Funktionsbeeinträchtigung Einbauvariante: Für die Aufnahme des BTL und des Unsachgemäße Montage kann die Funktion des BTL Schwimmers empfehlen wir nichtmagnetisierbares Mate- beeinträchtigen und zu erhöhtem Verschleiß...
  • Page 15 Einstellvorrichtungen dürfen nicht in explosions- oder Positionierung im Tank verhindert werden. gefährdeten Bereichen eingesetzt werden und ► Die Schweißnaht am Ende des Stabs darf nicht müssen bei Verwendung des BTL im Normal- mechanisch belastet werden! betrieb wieder entfernt sein. www.balluff.com deutsch...
  • Page 16 BTL7-A/C/E/G5_ _-M_ _ _ _-J-DEXC-TA12 Zündschutzart „db“und „ta“ Magnetostriktives Positionsmesssystem – Bauform Stab Druckfeste Kapselung Einbau und Anschluss (Fortsetzung) Elektronikmodul austauschen 5. Elektronikmodul vorsichtig aus dem Druckgehäuse GEFAHR ziehen (Verbiegen der Messstrecke vermeiden). Explosionen Beim Öffnen des Gehäuses können Funken entstehen, die in einem explosionsgefährdeten Bereich Explosionen auslösen können.
  • Page 17 EN 60079-0 mit reduzierter Zugkraft geprüft. Daher ist das Anschlusskabel ortsfest zu verlegen und durch eine zusätzliche Klemmung gegen Zug- und Drehbelastung zu schützen. Die Verwendung in einer Schleppkette ist nicht zulässig. Alle Kabelschutzrohre auf einer Länge von 45 cm (18 inch) gemäß NEC- und CEC-Richtli- nie abdichten. www.balluff.com deutsch...
  • Page 18 BTL7-A/C/E/G5_ _-M_ _ _ _-J-DEXC-TA12 Zündschutzart „db“und „ta“ Magnetostriktives Positionsmesssystem – Bauform Stab Druckfeste Kapselung Inbetriebnahme System in Betrieb nehmen GEFAHR Unkontrollierte Systembewegungen Bei der Inbetriebnahme und wenn das Positionsmesssystem Teil eines Regelsystems ist, dessen Parameter noch nicht eingestellt sind, kann das System unkontrollierte Bewegungen ausführen.
  • Page 19 Programmiereingang auf 10 bis 30 V entspricht der Automatische Deaktivierung! Aktivierung (high-aktiv). Werden die Taster der Einstellvorrichtung Dazu kann die Balluff Einstellbox BTL7-A-CB02-K verwen- ca. 10 min lang nicht betätigt, wird der det werden (siehe Zubehör auf Seite 29). Programmiermodus automatisch beendet.
  • Page 20 BTL7-A/C/E/G5_ _-M_ _ _ _-J-DEXC-TA12 Zündschutzart „db“und „ta“ Magnetostriktives Positionsmesssystem – Bauform Stab Druckfeste Kapselung Einstellverfahren (Fortsetzung) Übersicht der Einstellverfahren 6.3.2 Justieren Die detaillierte Vorgehensweise für das Justieren 6.3.1 Teach-in ist ab Seite 22 beschrieben. Der werkseitig eingestellte Null- und Endpunkt wird durch Ein neuer Anfangs- und/oder Endwert wird justiert.
  • Page 21 BTL auf die Werkseinstellungen zurücksetzen. Auswahl des Einstellverfahrens Taster inaktiv Taster aktiv Reset Justieren Teach-in Null- End- End- Null- punkt punkt punkt punkt Taster inaktiv Taster aktiv Online- Online- Setting Setting Endpunkt Nullpunkt Bild 6-6: Auswahl des Einstellverfahrens www.balluff.com deutsch...

  • Page 22: Table Of Contents

    BTL7-A/C/E/G5_ _-M_ _ _ _-J-DEXC-TA12 Zündschutzart „db“und „ta“ Magnetostriktives Positionsmesssystem – Bauform Stab Druckfeste Kapselung Einstellverfahren (Fortsetzung) Hinweise zum Einstellvorgang Voraussetzungen – Programmiereingänge sind angeschlossen oder Ein- stellvorrichtung ist aufgesetzt. – BTL ist mit der Anlagensteuerung verbunden. – Spannungs- oder Stromwerte des BTL können gelesen werden (mittels Multimeter, Anlagensteuerung oder Einstellbox).

  • Page 23: Btl7-A/C/E/G5

    ⇒ Ausgang gibt Errorwert aus. ► oder kurz (< 1 s) aktivieren. < 1 s ⇒ Taster sind deaktiviert. 10.00 V 20.00 mA ⇒ Aktueller Positionswert wird angezeigt. Programmiereingang La = blauer Taster = Programmiereingang Lb = grauer Taster = www.balluff.com deutsch...
  • Page 24 BTL7-A/C/E/G5_ _-M_ _ _ _-J-DEXC-TA12 Zündschutzart „db“und „ta“ Magnetostriktives Positionsmesssystem – Bauform Stab Druckfeste Kapselung Justieren ACHTUNG Funktionsbeeinträchtigung Angezeigte Werte (Beispiel) Das Justieren während des Betriebs der Anlage kann zu Fehlfunktionen führen. bei 0…10 V bei 4…20 mA ► Die Anlage vor dem Justieren außer Betrieb nehmen. Ausgangslage: 5.39 V 9.15 mA...
  • Page 25 ⇒ Taster sind deaktiviert. ⇒ Aktueller Positionswert wird angezeigt. 9.00 V 19.00 mA 1) Taster kurz aktivieren: Aktueller Wert wird um ca. 1 mV bzw. 1 µA erhöht bzw. verringert. Wird ein Taster länger als 1 s aktiviert, erhöht sich die Schrittweite. www.balluff.com deutsch...
  • Page 26 BTL7-A/C/E/G5_ _-M_ _ _ _-J-DEXC-TA12 Zündschutzart „db“und „ta“ Magnetostriktives Positionsmesssystem – Bauform Stab Druckfeste Kapselung Einstellen durch Online-Setting Beim Online-Setting wird die Anlage nicht außer Betrieb ACHTUNG genommen. Anfangs- und Endwert werden online einge- stellt. Funktionsbeeinträchtigung Maximaler Einstellbereich je Einstellvorgang: Die Änderung des BTL-Ausgangssignals kann bei einer Anfangswert: ±25 % vom aktuellen Hub betriebsbereiten Anlage zu Personen- und Sachschäden...
  • Page 27 ► mindestens 6 s aktivieren. > 6 s 0.00 V 4.00 mA ⇒ Ausgang gibt Nullwert aus. ⇒ Alle Werte sind zurückgesetzt. ► Taster loslassen. ⇒ Aktueller Positionswert wird angezeigt. 8.43 V 15.67 mA ⇒ Taster sind verriegelt. www.balluff.com deutsch...
  • Page 28 3) Voraussetzung: Nennlänge ≤ 2680 mm. Lagertemperatur –50…+85 °C Das Gerät muss bei ≥ –40 °C eingeschaltet werden. Luftfeuchtigkeit < 90 %, 4) Einzelbestimmung nach Balluff Werknorm nicht kondensierend 5) Resonanzfrequenzen ausgenommen Druckfestigkeit Stab ≤ 600 bar 6) Zur Aufrechterhaltung der IP68-Kompatibilität sicherstellen, dass die (bei Einbau in Hydraulikzylinder) Verbindung an der Einlassöffnung ebenfalls standardkonform ist.
  • Page 29 Zündschutzart „db“ und „ta“ Magnetostriktives Positionsmesssystem – Bauform Stab Druckfeste Kapselung Technische Daten (Fortsetzung) 11.6 Maße, Gewichte Durchmesser Stab 10,2 mm Nennlänge 25…7620 mm Gewicht (längenabhängig) ca. 3 kg/m Gehäusematerial Edelstahl Flanschmaterial Edelstahl Stabmaterial Edelstahl Wandstärke Stab 2 mm Gehäusebefestigung Flansch mit 6 Bohrungen www.balluff.com deutsch...
  • Page 30 BTL7-A/C/E/G5_ _-M_ _ _ _-J-DEXC-TA12 Zündschutzart „db“und „ta“ Magnetostriktives Positionsmesssystem – Bauform Stab Druckfeste Kapselung Zubehör Zubehör ist nicht im Lieferumfang enthalten und deshalb getrennt zu bestellen. 12.1 Schwimmer Für Füllstandsmessungen in Zone 0 sind nur die hier genannten Schwimmer als Positionsgeber zulässig. BTL2-S-6216-8P-EX BTL2-S-5113-4K-EX BTL2-S-4414-4Z-EX...
  • Page 31 BTL-P-1013-4R BAM013L – Anleitung BTL-P-1013-4S BAM013P BTL-P-1012-4R BAM013J 12.5 Leitungsadapter Gewicht < 15 g BTL-A-AD09-M-00EX Gehäusematerial Aluminium Ø 15 Umgebungstemperatur –40…+85 °C 1/2" NPT-Gewinde Im Lieferumfang der Positionsgeber enthalten: Distanzstück 8 mm, nichtmagnetisierbares Material Ø 15 M20-Gewinde Bestellcode BAM011T Gehäuse Vernickeltes Messing www.balluff.com deutsch...

  • Page 32: Btl7-A/C/E/G5

    BTL7-A/C/E/G5_ _-M_ _ _ _-J-DEXC-TA12 Zündschutzart „db“und „ta“ Magnetostriktives Positionsmesssystem – Bauform Stab Druckfeste Kapselung Typenschlüssel BTL7 - A 5 10 - M0500 - J - DEXC - TA12 Schnittstelle: A = Analogschnittstelle, Spannungsausgang 0…10 V G = Analogschnittstelle, Spannungsausgang –10…+10 V C = Analogschnittstelle, Stromausgang 0…20 mA E = Analogschnittstelle, Stromausgang 4…20 mA Versorgungsspannung:...
  • Page 33 76,2 0,11811024 101,6 0,15748031 0,19685039 152,4 0,23622047 177,8 0,27559055 203,2 0,31496063 228,6 0,35433071 0,393700787 Tab. 14-2: Umrechnungstabelle inch-mm Tab. 14-1: Umrechnungstabelle mm-inch 14.2 Typenschild 1) Bestellcode 2) Typ 3) Seriennummer 4) Fertigungsstandort Bild 14-1: Typenschild BTL7 (Ausschnitt, Beispiel) www.balluff.com deutsch...
  • Page 35 BTL7-A/C/E/G5_ _-M_ _ _ _-J-DEXC-TA12 User’s Guide II 1/2 GD Ex db IIC T6/T5 Ga/Gb II 1/2 GD Ex ta IIIC T85°C/T100°C Da IP68 english...
  • Page 36 www.balluff.com...
  • Page 37 Electrical connection Shielding and cable routing Startup Starting up the system Operating notes Calibration procedure Calibration device Programming inputs Calibration procedure overview 6.3.1 Teach-in 6.3.2 Adjusting 6.3.3 Online setting 6.3.4 Reset Selecting the calibration procedure Calibration procedure notes www.balluff.com english...
  • Page 38 BTL7-A/C/E/G5_ _-M_ _ _ _-J-DEXC-TA12 Type of protection “db” and “ta” Magnetostrictive Linear Position Sensor – Rod Style Flameproof enclosure Teach-in Adjusting Calibration using online setting Resetting all values (reset) Technical data 11.1 Accuracy 11.2 Ambient conditions 11.3 Supply voltage (external) 11.4 Output 11.5 Input 11.6 Dimensions, weights...

  • Page 39: Btl

    Do not start up the BTL if you do not have a user’s guide in the language of the country where the product will be used. In such cases, please contact Balluff. www.balluff.com english...
  • Page 40 Class I, Division 1, Groups A,B,C,D Class II, Division 1, Groups E,F,G; 2411253 Class III T6 Ta –50°…70°C, T5 Ta Additional information on directives, approvals and –50…80°C Type 4X/6P; IP68 standards can be found at www.balluff.com on the product page. english...
  • Page 41 Zone 1 is an area in which a hazardous explosive atmosphere made of a mixture of air and flammable gases or vapors is occasionally present during normal operation. The operator is responsible for proper separation of zones. www.balluff.com english...
  • Page 42 Only Balluff service technicians may repair defective BTL. compromised. Intervention in the product by the operator is not permitted Aggressive substances: e.g.
  • Page 43 (M6 × 45 - A4-70) at all 6 mounting holes (see Fig. 3-1). All screws must be tightened with 3.5 Nm. The BTLs have an additional thread at the end of the rod to support larger nominal lengths. www.balluff.com english...
  • Page 44 BTL7-A/C/E/G5_ _-M_ _ _ _-J-DEXC-TA12 Type of protection “db” and “ta” Magnetostrictive Linear Position Sensor – Rod Style Flameproof enclosure Construction and function (continued) Function An internally generated INIT pulse interacts with the The BTL contains the waveguide which is protected by an outer stainless steel tube (rod).
  • Page 45 (e.g. spacer ring made of non-magnetizable material, a suitable distance from strong external magnetic fields). Spacer ring made of non-magnetizable Magnet material Magnet Spacer ring made of non-magnetizable material Fig. 4-3: Installation in magnetizable material www.balluff.com english...
  • Page 46 BTL7-A/C/E/G5_ _-M_ _ _ _-J-DEXC-TA12 Type of protection “db” and “ta” Magnetostrictive Linear Position Sensor – Rod Style Flameproof enclosure Installation and connection (continued) 4.2.3 Installing the BTL Application 2: fill level measurement in zone 0 (with float, according to Section 12.1) NOTICE 4.3.1 Preparing for installation...
  • Page 47 ► Mechanical loads may not be placed on the weld between zone 0 and zone 1. seam at the end of the rod! Adjustment aids may not be used in explosive areas and must be removed before recommencing normal operation of the BTL. www.balluff.com english...
  • Page 48 BTL7-A/C/E/G5_ _-M_ _ _ _-J-DEXC-TA12 Type of protection “db” and “ta” Magnetostrictive Linear Position Sensor – Rod Style Flameproof enclosure Installation and connection (continued) Replacing electronics module 5. Carefully pull the electronics module out of the pressure DANGER housing (avoid bending the measuring range). Explosions Opening the housing can result in sparks which can trigger explosions in explosive atmospheres.
  • Page 49 It may not be used with drag chains. Seal all conduits wthin 18 inches (45 cm) per NEC and CEC. www.balluff.com english...
  • Page 50 BTL7-A/C/E/G5_ _-M_ _ _ _-J-DEXC-TA12 Type of protection “db” and “ta” Magnetostrictive Linear Position Sensor – Rod Style Flameproof enclosure Startup Starting up the system DANGER Uncontrolled system movement When starting up, if the linear position sensor is part of a closed loop system whose parameters have not yet been set, the system may perform uncontrolled movements.
  • Page 51 A programming input at 10 to 30 V corresponds to pressed for approx. 10 min, activation (high active). programming mode is automatically ended. The Balluff BTL7-A-CB02-K calibration box can be used for this (see Accessories on page 29). 1. Unscrew and remove housing cover. Automatic deactivation! If no signals are transmitted via the programming inputs for approx. 10 min,...
  • Page 52 BTL7-A/C/E/G5_ _-M_ _ _ _-J-DEXC-TA12 Type of protection “db” and “ta” Magnetostrictive Linear Position Sensor – Rod Style Flameproof enclosure Calibration procedure (continued) Calibration procedure overview 6.3.2 Adjusting The detailed procedure for adjusting is 6.3.1 Teach-in described on page 22 ff. The factory-set null point and end point are replaced by a A new start and/or end value is adjusted.
  • Page 53 Restoring the BTL to its factory settings. Selecting the calibration procedure Buttons inactive Buttons active Reset Adjusting Teach-in Null Null point point point point Buttons inactive Buttons active Online Online setting setting End point Null point Fig. 6-6: Selecting the calibration procedure www.balluff.com english...
  • Page 54 BTL7-A/C/E/G5_ _-M_ _ _ _-J-DEXC-TA12 Type of protection “db” and “ta” Magnetostrictive Linear Position Sensor – Rod Style Flameproof enclosure Calibration procedure (continued) Calibration procedure notes Prerequisites – The programming inputs are connected or the calibration device is in place. –...
  • Page 55 ⇒ Output indicates error value. ► Briefly activate (< 1 s). < 1 s ⇒ Buttons are deactivated. 10.00 V 20.00 mA ⇒ Current position value is displayed. La programming input = blue button = Lb programming input = gray button = www.balluff.com english...
  • Page 56 BTL7-A/C/E/G5_ _-M_ _ _ _-J-DEXC-TA12 Type of protection “db” and “ta” Magnetostrictive Linear Position Sensor – Rod Style Flameproof enclosure Adjusting NOTICE Interference in function Displayed values (example) Adjustment while the system is running may result in malfunctions. At 0 to 10 V At 4 to 20 mA ►...
  • Page 57 ⇒ Current position value is displayed. 9.00 V 19.00 mA 1) Briefly activate button: Current value is increased or decreased by approx. 1 mV or 1 µA. If a button is activated longer than 1 s, the step interval is increased. www.balluff.com english...
  • Page 58 BTL7-A/C/E/G5_ _-M_ _ _ _-J-DEXC-TA12 Type of protection “db” and “ta” Magnetostrictive Linear Position Sensor – Rod Style Flameproof enclosure Calibration using online setting In online setting the system is not shut down. The start and NOTICE end values are set online. Maximum setting range for each calibration Interference in function procedure:...
  • Page 59 ► Activate for at least 6 s. > 6 s 0.00 V 4.00 mA ⇒ Output indicates null value. ⇒ All values are reset. ► Release buttons. ⇒ Current position value is displayed. 8.43 V 15.67 mA ⇒ Buttons are locked. www.balluff.com english...

  • Page 60: Btl7-A

    3) Prerequisite: Nominal length ≤ 2680 mm. Rod pressure rating (when ≤ 600 bar The device must be activated at ≥ –40 °C. installed in hydraulic cylinders) 4) Individual specifications as per Balluff factory standard Shock rating 100 g/6 ms 5) Resonant frequencies excluded Continuous shock 100 g/2 ms...
  • Page 61 Technical data (continued) 11.6 Dimensions, weights Rod diameter 10.2 mm Nominal length 25…7620 mm Weight (depends on Approx. 3 kg/m length) Housing material Stainless steel Flange material Stainless steel Rod material Stainless steel Rod wall thickness 2 mm Housing mounting Flange with 6 holes www.balluff.com english...
  • Page 62 BTL7-A/C/E/G5_ _-M_ _ _ _-J-DEXC-TA12 Type of protection “db” and “ta” Magnetostrictive Linear Position Sensor – Rod Style Flameproof enclosure Accessories Accessories are not included in the scope of delivery and must be ordered separately. 12.1 Floats Only the floats listed here may be used as magnets for measuring the level in zone 0.
  • Page 63 Conduit adapter Weight < 15 g BTL-A-AD09-M-00EX Housing material Aluminum Ø 15 Ambient –40…+85°C 1/2" NPT thread temperature Included in the scope of delivery for the magnet: Spacer 8 mm, non-magnetizable material Ø 15 M20 thread Order BAM011T code Housing Nickel-plated brass www.balluff.com english...

  • Page 64: Btl7-A/C/E/G5

    BTL7-A/C/E/G5_ _-M_ _ _ _-J-DEXC-TA12 Type of protection “db” and “ta” Magnetostrictive Linear Position Sensor – Rod Style Flameproof enclosure Type code BTL7 - A 5 10 - M0500 - J - DEXC - TA12 Interface: A = Analog interface, voltage output 0…10 V G = Analog interface, voltage output –10…+10 V C = Analog interface, current output 0…20 mA E = Analog interface, current output 4…20 mA...
  • Page 65 228.6 0.35433071 0.393700787 Tab. 14-2: Conversion table inches to mm Tab. 14-1: Conversion table mm to inches 14.2 Part label 1) Order code 2) Type 3) Serial number 4) Production location Fig. 14-1: BTL7 part label (detail, example) www.balluff.com english...
  • Page 67 BTL7-A/C/E/G5_ _-M_ _ _ _-J-DEXC-TA12 Notice d’utilisation II 1/2 GD Ex db IIC T6/T5 Ga/Gb II 1/2 GD Ex ta IIIC T85°C/T100°C Da IP68 français...
  • Page 68 www.balluff.com...
  • Page 69 Procédure de réglage Dispositif de réglage Entrées de programmation Aperçu des procédures de réglage 6.3.1 Apprentissage 6.3.2 Ajustage 6.3.3 Réglage en ligne (« Online ») 6.3.4 Réinitialisation (« Reset ») Sélection de la procédure de réglage Remarques concernant la procédure de réglage www.balluff.com français...
  • Page 70 BTL7-A/C/E/G5_ _-M_ _ _ _-J-DEXC-TA12 Mode de protection Système de mesure de position magnétostrictif – modèle à tige « db » et « ta » Enveloppe antidéflagrante Apprentissage Ajustage Réglage en ligne (« Online ») Réinitialisation de l’ensemble des valeurs (« Reset ») Caractéristiques techniques 11.1 Précision 11.2 Conditions ambiantes 11.3 Alimentation électrique (externe) 11.4 Sortie 11.5 Entrée...

  • Page 71: Btl

    En cas d’absence de la notice d’utilisation dans la langue du pays d’utilisation, il est interdit de mettre le BTL en service. En pareil cas, prendre contact avec Balluff. www.balluff.com français...
  • Page 72 CEM et ATEX actuelles. Class II, Division 1, Groups E,F,G ; 2411253 Class III T6 Ta –50°…70°C, T5 Ta –50…80°C Type 4X/6P ; IP68 Vous trouverez plus d’informations sur les directives, les homologations et les normes sous www.balluff.com, sur la page produit. français...
  • Page 73 L’exploitant est responsable de la séparation conforme des zones. www.balluff.com français...
  • Page 74 Balluff. Pour des raisons de sécurité, toute intervention par Substances agressives : par exemple les liquides ou l’exploitant est interdite. gaz acidifères qui attaquent les métaux ou encore les solutions qui peuvent détériorer les matériaux...
  • Page 75 (M6 × 45 ‑ A4‑70) (voir Fig. 3‑1). Toutes les peut toutefois pénétrer. vis doivent être serrées avec un couple de 3,5 Nm. Le système BTL est doté d’un filetage supplémentaire au bout de la tige servant de support pour les longueurs nominales importantes. www.balluff.com français...
  • Page 76 BTL7-A/C/E/G5_ _-M_ _ _ _-J-DEXC-TA12 Mode de protection Système de mesure de position magnétostrictif – modèle à tige « db » et « ta » Enveloppe antidéflagrante Structure et fonctionnement (suite) Fonctionnement Une impulsion initiale générée en interne déclenche, en Le système BTL abrite le guide d’ondes, qui est protégé par un tube en acier inoxydable.
  • Page 77 éloignement suffisant de champs magnétiques externes de forte intensité). Bague d’écartement en matériau non Capteur de position magnétisable Capteur de position Bague d’écartement en matériau non magnétisable Fig. 4‑3 : Variante de montage pour matériau magnétisable www.balluff.com français...
  • Page 78 BTL7-A/C/E/G5_ _-M_ _ _ _-J-DEXC-TA12 Mode de protection Système de mesure de position magnétostrictif – modèle à tige « db » et « ta » Enveloppe antidéflagrante Montage et raccordement (suite) 4.2.3 Montage du BTL Application 2 : mesures du niveau de remplissage en zone 0 ATTENTION (avec flotteur conformément au chapitre 12.1) Limitations de fonctionnement 4.3.1...
  • Page 79 ► Le cordon de soudure situé à l’extrémité de la tige utilisés dans des zones à risque d’explosion et ne doit être soumis à aucune charge mécanique ! doivent être retirés en cas d’emploi du système BTL en fonctionnement normal. www.balluff.com français...
  • Page 80 BTL7-A/C/E/G5_ _-M_ _ _ _-J-DEXC-TA12 Mode de protection Système de mesure de position magnétostrictif – modèle à tige « db » et « ta » Enveloppe antidéflagrante Montage et raccordement (suite) Remplacement du module électronique 5. Retirer avec précaution le module électronique du DANGER boîtier résistant à...
  • Page 81 L’utilisation dans une chaîne d’entraînement n’est pas autorisée. Etanchéifier tous les tubes pour câbles sur une longueur de 45 cm (18 inch) conformément aux directives NEC et CEC. www.balluff.com français...
  • Page 82 BTL7-A/C/E/G5_ _-M_ _ _ _-J-DEXC-TA12 Mode de protection Système de mesure de position magnétostrictif – modèle à tige « db » et « ta » Enveloppe antidéflagrante Mise en service Mise en service du système DANGER Mouvements incontrôlés du système Lors de la mise en service et lorsque le système de mesure de position fait partie intégrante d’un système de régulation dont les paramètres n’ont pas encore été...
  • Page 83 2. Monter le dispositif de réglage. Boîtier de Alimentation réglage 6 pôles 8 pôles Câble d’adaptation avec connecteur enfichable (barrette de Barrette de connexion à 8 pôles connexion) Fig. 6‑1 : Raccordement du boîtier de réglage BTL7‑A‑CB02‑K www.balluff.com français...
  • Page 84 BTL7-A/C/E/G5_ _-M_ _ _ _-J-DEXC-TA12 Mode de protection Système de mesure de position magnétostrictif – modèle à tige « db » et « ta » Enveloppe antidéflagrante Procédure de réglage (suite) Aperçu des procédures de réglage 6.3.2 Ajustage La procédure détaillée pour l’ajustage est 6.3.1 Apprentissage décrite à...
  • Page 85 Réinitialisation (« Reset ») Apprentissage Ajustage Point Fin de Fin de Point zéro plage zéro plage Bouton inactif Bouton actif en ligne en ligne Réglage Réglage Point zéro Fin de plage Fig. 6‑6 : Sélection de la procédure de réglage www.balluff.com français...
  • Page 86 BTL7-A/C/E/G5_ _-M_ _ _ _-J-DEXC-TA12 Mode de protection Système de mesure de position magnétostrictif – modèle à tige « db » et « ta » Enveloppe antidéflagrante Procédure de réglage (suite) Remarques concernant la procédure de réglage Conditions préalables – Les entrées de programmation sont raccordées ou le dispositif de réglage est monté.
  • Page 87 ► Activer brièvement (< 1 s) < 1 s ⇒ Les boutons sont désactivés. 10.00 V 20.00 mA ⇒ La valeur de position actuelle est affichée. Entrée de programmation La = bouton bleu = Entrée de programmation Lb = bouton gris = www.balluff.com français...
  • Page 88 BTL7-A/C/E/G5_ _-M_ _ _ _-J-DEXC-TA12 Mode de protection Système de mesure de position magnétostrictif – modèle à tige « db » et « ta » Enveloppe antidéflagrante Ajustage ATTENTION Limitations de fonctionnement Valeurs affichées (exemple) L’ajustage pendant le fonctionnement de l’installation peut donner lieu à des dysfonctionnements. ►...
  • Page 89 ⇒ La valeur de position actuelle est affichée. 9.00 V 19.00 mA 1) Activer brièvement le bouton : la valeur actuelle est augmentée ou diminuée d’env. 1 mV ou 1 µA. Si un bouton est activé pendant plus d’1 s, l’incrément augmente. www.balluff.com français...
  • Page 90 BTL7-A/C/E/G5_ _-M_ _ _ _-J-DEXC-TA12 Mode de protection Système de mesure de position magnétostrictif – modèle à tige « db » et « ta » Enveloppe antidéflagrante Réglage en ligne (« Online ») Lors du réglage en ligne, l’installation n’est pas mise hors ATTENTION service. La valeur initiale et la valeur finale sont réglées en ligne (en cours de fonctionnement).
  • Page 91 > 6 s 0.00 V 4.00 mA ⇒ La sortie délivre la valeur zéro. ⇒ Toutes les valeurs sont réinitialisées. ► Relâcher le bouton. ⇒ La valeur de position actuelle est affichée. 8.43 V 15.67 mA ⇒ Les boutons sont verrouillés. www.balluff.com français...

  • Page 92: Btl7-A

    3) Condition préalable : longueur nominale ≤ 2680 mm. (en cas de montage dans un vérin L’appareil doit être enclenché à une température ≥ –40 °C. hydraulique) 4) Détermination individuelle selon la norme d’usine Balluff Résistance aux chocs 100 g/6 ms 5) Exception faite des fréquences de résonance Chocs permanents 100 g/2 ms...
  • Page 93 25…7620 mm Poids (selon la longueur) env. 3 kg/m Matériau du boîtier Acier inoxydable Matériau de la bride Acier inoxydable Matériau de la tige Acier inoxydable Epaisseur de la paroi de la tige 2 mm Fixation du boîtier Bride avec 6 perçages www.balluff.com français...
  • Page 94 BTL7-A/C/E/G5_ _-M_ _ _ _-J-DEXC-TA12 Mode de protection Système de mesure de position magnétostrictif – modèle à tige « db » et « ta » Enveloppe antidéflagrante Accessoires Les accessoires ne sont pas compris dans le matériel livré et doivent être commandés séparément. 12.1 Flotteur Pour des mesures du niveau de remplissage en zone 0, seuls les flotteurs mentionnés ici sont autorisés en tant que...
  • Page 95 Poids < 15 g BTL-A-AD09-M-00EX Matériau du boîtier Aluminium Ø 15 Température –40…+85 °C Filetage 1/2" NPT ambiante Matériel livré avec les capteurs de position : Bague 8 mm, matériau non magnétisable d’écartement Ø 15 Filetage M20 Symbolisation BAM011T commerciale Boîtier Laiton nickelé www.balluff.com français...
  • Page 96 BTL7-A/C/E/G5_ _-M_ _ _ _-J-DEXC-TA12 Mode de protection Système de mesure de position magnétostrictif – modèle à tige « db » et « ta » Enveloppe antidéflagrante Code de type BTL7 - A 5 10 - M0500 - J - DEXC - TA12 Interface : A = interface analogique, sortie de tension 0...10 V G = interface analogique, sortie de tension –10...+10 V C = interface analogique, sortie de courant 0...20 mA...
  • Page 97 0,31496063 228,6 0,35433071 0,393700787 Tab. 14‑2 : Conversion pouce/mm Tab. 14‑1 : Conversion mm/pouce 14.2 Plaque signalétique 1) Symbolisation commerciale 2) Type 3) Numéro de série 4) Lieu de fabrication Fig. 14‑1 : Plaque signalétique BTL7 (détail, exemple) www.balluff.com français...
  • Page 99 BTL7-A/C/E/G5_ _-M_ _ _ _-J-DEXC-TA12 Manuale d’uso II 1/2 GD Ex db IIC T6/T5 Ga/Gb II 1/2 GD Ex ta IIIC T85°C/T100°C Da IP68 italiano...
  • Page 100 www.balluff.com...
  • Page 101 Messa in funzione del sistema Avvertenze per il funzionamento Procedura di regolazione Dispositivo di regolazione Ingressi di programmazione Prospetto delle procedure di regolazione 6.3.1 Teach-in 6.3.2 Calibrazione 6.3.3 Online-Setting 6.3.4 Reset Selezione della procedura di regolazione Avvertenze sulla procedura di regolazione www.balluff.com italiano...
  • Page 102 BTL7-A/C/E/G5_ _-M_ _ _ _-J-DEXC-TA12 Modo di protezione “db” e “ta” Sensore di posizionamento lineare magnetostrittivo Custodie a prova d’esplosione – versione a barra Teach-in Calibrazione Regolazione tramite Online-Setting Ripristino di tutti i valori (Reset) Dati tecnici 11.1 Precisione 11.2 Condizioni ambientali 11.3 Tensione di alimentazione (esterna) 11.4 Uscita 11.5 Ingresso...
  • Page 103 La dichiarazione di conformità dello specifico apparecchio è disponibile nell'area di download PAROLA DI SEGNALAZIONE del sito www.balluff.com. Allo scopo Natura e fonte del pericolo immettere la denominazione del tipo o il codice d’ordine nel campo di ricerca.
  • Page 104 –50…70°C, T5 Ta –50…80°C Ulteriori informazioni su direttive, omologazioni e Class I, Division 1, Groups A,B,C,D norme sono disponibili all’indirizzo Class II, Division 1, Groups E,F,G; www.balluff.com, pagina Prodotti. 2411253 Class III T6 Ta –50°…70°C, T5 Ta –50…80°C Type 4X/6P; IP68 italiano...
  • Page 105 La zona 1 è un’area in cui, durante il normale funzionamento, occasionalmente può formarsi un’atmosfera pericolosa a rischio di esplosione come miscela di aria e gas o vapori infiammabili. Il gestore è responsabile della corretta separazione delle zone. www.balluff.com italiano...
  • Page 106 La riparazione di BTL difettosi deve essere eseguita Sostanze aggressive: ad esempio liquidi o gas a unicamente da un tecnico di assistenza Balluff. Per motivi contenuto acido che aggrediscono i metalli, ma anche di sicurezza non è permesso un intervento da parte del soluzioni che possono pregiudicare i materiali gestore.
  • Page 107 (M6 × 45 - A4-70) (vedere Fig. 3-1). Tutte le viti devono essere serrate con 3,5 Nm. I BTL dispongono sull’estremità della barra di una filettatura ulteriore di supporto in caso di grandi lunghezze nominali. www.balluff.com italiano...
  • Page 108 BTL7-A/C/E/G5_ _-M_ _ _ _-J-DEXC-TA12 Modo di protezione “db” e “ta” Sensore di posizionamento lineare magnetostrittivo Custodie a prova d’esplosione – versione a barra Struttura e funzionamento (continua) Funzionamento Un impulso INIT, generato internamente, crea in unione Nel BTL si trova la guida d’onda, protetta da un tubo in acciaio inox.
  • Page 109 (ad es. anello distanziatore in materiale non magnetizzabile, distanza adeguata fra i forti campi magnetici esterni). Anello distanziatore in materiale non Datore di posizione magnetizzabile Datore di posizione Anello distanziatore in materiale non magnetizzabile Fig. 4-3: Varianti di montaggio in materiale magnetizzabile www.balluff.com italiano...
  • Page 110 BTL7-A/C/E/G5_ _-M_ _ _ _-J-DEXC-TA12 Modo di protezione “db” e “ta” Sensore di posizionamento lineare magnetostrittivo Custodie a prova d’esplosione – versione a barra Montaggio e collegamento (continua) 4.2.3 Montaggio BTL Applicazione 2: misurazioni del livello di riempimento nella zona 0 ATTENZIONE (con galleggiante in base al capitolo 12.1) Anomalie funzionali 4.3.1...
  • Page 111 I dispositivi di regolazione non devono essere ► Il cordone di saldatura all’estremità della barra non utilizzati in aree a rischio di esplosione e, in caso deve essere caricato meccanicamente! di impiego del in funzionamento normale, gli ausili vanno nuovamente rimossi. www.balluff.com italiano...
  • Page 112 BTL7-A/C/E/G5_ _-M_ _ _ _-J-DEXC-TA12 Modo di protezione “db” e “ta” Sensore di posizionamento lineare magnetostrittivo Custodie a prova d’esplosione – versione a barra Montaggio e collegamento (continua) Sostituzione modulo elettronico 5. Estrarre con cautela il modulo elettronico dal corpo PERICOLO scatolato (evitare di piegare il percorso di misura).
  • Page 113 L’impiego in una catena di traino non è consentito. Tutti i tubi di protezione dei cavi devono sigillare una lunghezza di 45 cm (18 pollici) secondo le direttive NEC e CEC. www.balluff.com italiano...
  • Page 114 BTL7-A/C/E/G5_ _-M_ _ _ _-J-DEXC-TA12 Modo di protezione “db” e “ta” Sensore di posizionamento lineare magnetostrittivo Custodie a prova d’esplosione – versione a barra Messa in funzione Messa in funzione del sistema PERICOLO Movimenti incontrollati del sistema Durante la messa in funzione e se il sensore di posizionamento lineare fa parte di un sistema di regolazione i cui parametri non sono ancora stati impostati, il sistema può...
  • Page 115 L’ingresso di programmazione da 10 a 30 V indica Disattivazione automatica! l’attivazione (high-active). Se i tasti del dispositivo di regolazione non Inoltre si può utilizzare la scatola di regolazione Balluff vengono utilizzati per circa 10 min, la BTL7-A-CB02-K (vedere Accessori a pagina 29). modalità Programmazione viene terminata automaticamente.
  • Page 116 BTL7-A/C/E/G5_ _-M_ _ _ _-J-DEXC-TA12 Modo di protezione “db” e “ta” Sensore di posizionamento lineare magnetostrittivo Custodie a prova d’esplosione – versione a barra Procedura di regolazione (continua) Prospetto delle procedure di regolazione 6.3.2 Calibrazione La procedura dettagliata di calibrazione è 6.3.1 Teach-in descritta a partire da pagina 22.
  • Page 117 Selezione della procedura di regolazione Tasto inattivo Tasto attivo Reset Calibrazione Teach-in Punto Punto Punto Punto zero finale zero finale Tasto inattivo Tasto attivo Online- Online- Setting Setting Punto finale Punto zero Fig. 6-6: Selezione della procedura di regolazione www.balluff.com italiano...
  • Page 118 BTL7-A/C/E/G5_ _-M_ _ _ _-J-DEXC-TA12 Modo di protezione “db” e “ta” Sensore di posizionamento lineare magnetostrittivo Custodie a prova d’esplosione – versione a barra Procedura di regolazione (continua) Avvertenze sulla procedura di regolazione Presupposti – gli ingressi di programmazione sono collegati oppure il dispositivo di regolazione è...
  • Page 119 (< 1 s). < 1 s ⇒ I tasti vengono disattivati. 10,00 V 20,00 mA ⇒ Verrà visualizzato il valore di posizione corrente. Ingresso di programmazione La = tasto blu = Ingresso di programmazione Lb = tasto grigio = www.balluff.com italiano...
  • Page 120 BTL7-A/C/E/G5_ _-M_ _ _ _-J-DEXC-TA12 Modo di protezione “db” e “ta” Sensore di posizionamento lineare magnetostrittivo Custodie a prova d’esplosione – versione a barra Calibrazione ATTENZIONE Anomalie funzionali Valori indicati (esempio) Effettuando la procedura di calibrazione durante il funzionamento dell’impianto, potrebbero verificarsi malfunzionamenti.
  • Page 121 ⇒ Verrà visualizzato il valore di posizione corrente. 9.00 V 19.00 mA 1) Attivare brevemente i tasti: il valore corrente verrà aumentato o diminuito di circa 1 mV oppure 1 µA. Se un tasto viene attivato per oltre 1 s, aumenta l’incremento del passo. www.balluff.com italiano...
  • Page 122 BTL7-A/C/E/G5_ _-M_ _ _ _-J-DEXC-TA12 Modo di protezione “db” e “ta” Sensore di posizionamento lineare magnetostrittivo Custodie a prova d’esplosione – versione a barra Regolazione tramite Online-Setting Con la funzione Online-Setting, l’impianto non viene messo ATTENZIONE fuori servizio. Il valore iniziale e finale vengono impostati online.
  • Page 123 > 6 s 0,00 V 4,00 mA ⇒ L’uscita emette un valore zero. ⇒ Tutti i valori sono resettati. ► Rilasciare il tasto. ⇒ Verrà visualizzato il valore di posizione corrente. 8.43 V 15.67 mA ⇒ I tasti sono bloccati. www.balluff.com italiano...
  • Page 124 3) Premessa: lunghezza nominale ≤ 2680 mm. Urti ripetuti 100 g/2 ms L'apparecchio deve essere inserito a ≥ –40 °C. secondo EN 60068-2-27 4), 5) 4) Rilevazione singola secondo la norma interna Balluff Vibrazioni 12 g, 10…2000 Hz 5 Frequenze di risonanza escluse 4), 5) secondo EN 60068-2-6 6) Per il mantenimento della compatibilità...
  • Page 125 Dimensioni, pesi Diametro barra 10,2 mm Lunghezza nominale 25…7620 mm Peso (in funzione della lunghezza) ca. 3 kg/m Materiale corpo Acciaio inox Materiale flangia Acciaio inox Materiale barra Acciaio inox Spessore parete barra 2 mm Fissaggio del corpo Flangia con 6 fori www.balluff.com italiano...
  • Page 126 BTL7-A/C/E/G5_ _-M_ _ _ _-J-DEXC-TA12 Modo di protezione “db” e “ta” Sensore di posizionamento lineare magnetostrittivo Custodie a prova d’esplosione – versione a barra Accessori Gli accessori non sono compresi nella fornitura e quindi devono essere ordinati separatamente. 12.1 Galleggianti Per le misurazioni del livello di riempimento nella zona 0, come datori di posizione sono consentiti solo i galleggianti qui indicati.
  • Page 127 BTL-A-AD09-M-00EX BTL-P-1012-4R BAM013J Ø 15 Peso < 15 g Filettatura 1/2" NPT Materiale corpo Alluminio Temperatura –40…+85 °C ambiente Contenuto nella fornitura dei datori di posizione: Ø 15 Distanziale 8 mm, materiale non magnetizzabile Filettatura M20 Codice BAM011T d’ordine Corpo Ottone nichelato www.balluff.com italiano...
  • Page 128 BTL7-A/C/E/G5_ _-M_ _ _ _-J-DEXC-TA12 Modo di protezione “db” e “ta” Sensore di posizionamento lineare magnetostrittivo Custodie a prova d’esplosione – versione a barra Legenda codici di identificazione BTL7 - A 5 10 - M0500 - J - DEXC - TA12 Interfaccia: A = interfaccia analogica, uscita di tensione 0…10 V G = interfaccia analogica, uscita di tensione –10…+10 V...
  • Page 129 0,35433071 0,393700787 Tab. 14-2: Tabella di conversione pollici-mm Tab. 14-1: Tabella di conversione mm-pollici 14.2 Targhetta di identificazione 1) Codice d’ordine 2) Tipo 3) Numero di serie 4) Sito produttivo Fig. 14-1: Targhetta di identificazione BTL7 (dettaglio, esempio) www.balluff.com italiano...
  • Page 131 BTL7-A/C/E/G5_ _-M_ _ _ _-J-DEXC-TA12 Manual de instrucciones II 1/2 GD Ex db IIC T6/T5 Ga/Gb II 1/2 GD Ex ta IIIC T85°C/T100°C Da IP68 español...
  • Page 132 www.balluff.com...
  • Page 133 Indicaciones sobre el servicio Procedimiento de ajuste Dispositivo de ajuste Entradas de programación Vista general de los procedimientos de ajuste 6.3.1 Aprendizaje 6.3.2 Ajuste 6.3.3 Configuración online 6.3.4 Reset Selección del procedimiento de ajuste Indicaciones acerca del proceso de ajuste www.balluff.com español...
  • Page 134 BTL7-A/C/E/G5_ _-M_ _ _ _-J-DEXC-TA12 Tipo de protección “db” y “ta” Sistema magnetostrictivo de medición de posición Envolventes antideflagrantes – Forma constructiva de varilla Aprendizaje Ajuste Ajuste mediante configuración online Reposición de todos los valores (reset) Datos técnicos 11.1 Precisión 11.2 Condiciones ambientales 11.3 Alimentación de tensión (externa) 11.4 Salida...

  • Page 135: Btl

    Si no se dispone de un manual de instrucciones en el ► Respete las normas nacionales sobre eliminación de idioma del país de utilización, el BTL no deberá ponerse en desechos. servicio. En ese caso, póngase en contacto con Balluff. www.balluff.com español...
  • Page 136 –50…70°C, T5 Ta –50…80°C Encontrará información detallada sobre Class I, Division 1, Groups A,B,C,D directivas, homologaciones y normas en www.balluff.com en la página del producto. Class II, Division 1, Groups E,F,G; 2411253 Class III T6 Ta –50°…70°C, T5 Ta –50…80°C Type 4X/6P; IP68...
  • Page 137 La zona 1 es un área en la que, en servicio normal, se genera de manera ocasional una atmósfera peligrosa potencialmente explosiva formada por una mezcla de aire y gases o vapores inflamables. El explotador es responsable de la correcta división de zonas. www.balluff.com español...
  • Page 138 Únicamente el servicio técnico de Balluff debe llevar a Sustancias agresivas: por ejemplo, líquidos que cabo la reparación de BTL defectuosos. Por motivos de contengan ácidos o gases que atacan metales o...
  • Page 139 (M6 × 45 - A4-70) (véase Fig. 3-1). Todos los tornillos deben apretarse a 3,5 Nm. Los BTL poseen una rosca adicional en el extremo de la varilla que sirve de apoyo en el caso de grandes longitudes nominales. www.balluff.com español...
  • Page 140 BTL7-A/C/E/G5_ _-M_ _ _ _-J-DEXC-TA12 Tipo de protección “db” y “ta” Sistema magnetostrictivo de medición de posición Envolventes antideflagrantes – Forma constructiva de varilla Estructura y funcionamiento (continuación) Funcionamiento Un impulso INIT generado internamente, en combinación En el BTL se encuentra el guíaondas, protegido mediante un tubo de acero inoxidable.
  • Page 141 (por ejemplo, anillo distanciador de material no imantable, suficiente distancia a campos magnéticos externos intensos). Anillo distanciador de material no Sensor de posición imantable Sensor de posición Anillo distanciador de material no imantable Fig. 4-3: Variantes de montaje en material imantable www.balluff.com español...
  • Page 142 BTL7-A/C/E/G5_ _-M_ _ _ _-J-DEXC-TA12 Tipo de protección “db” y “ta” Sistema magnetostrictivo de medición de posición Envolventes antideflagrantes – Forma constructiva de varilla Montaje y conexión (continuación) 4.2.3 Montar el BTL Aplicación 2: mediciones de nivel de llenado en zona 0 ATENCIÓN (con flotador conforme al capítulo 12.1) Merma del funcionamiento...
  • Page 143 En zonas con peligro de explosión no está ► ¡La costura de soldadura del extremo de la varilla no permitido el uso de dispositivos de ajuste y, en debe sufrir ningún esfuerzo mecánico! caso de uso del en servicio normal, se deberán retirar. www.balluff.com español...
  • Page 144 BTL7-A/C/E/G5_ _-M_ _ _ _-J-DEXC-TA12 Tipo de protección “db” y “ta” Sistema magnetostrictivo de medición de posición Envolventes antideflagrantes – Forma constructiva de varilla Montaje y conexión (continuación) Sustituir el módulo electrónico 5. Sacar el módulo electrónico con cuidado de la carcasa PELIGRO de presión (evitar que se deforme el guiaondas).
  • Page 145 No está permitida la utilización en una cadena de arrastre. Impermeabilizar todos los tubos de protección de cables sobre una longitud de 45 cm (18 pulgadas) según las directivas NEC y CEC. www.balluff.com español...
  • Page 146 BTL7-A/C/E/G5_ _-M_ _ _ _-J-DEXC-TA12 Tipo de protección “db” y “ta” Sistema magnetostrictivo de medición de posición Envolventes antideflagrantes – Forma constructiva de varilla Puesta en servicio Puesta en servicio del sistema PELIGRO Movimientos incontrolados del sistema El sistema puede realizar movimientos incontrolados durante la puesta en servicio y si el sistema de medición de posición forma parte de un sistema de regulación cuyos parámetros todavía no se han configurado.
  • Page 147 2. Deslizar el dispositivo de ajuste. Módulo de Alimentación ajuste 6 polos 8 polos Cable adaptador con conector (regleta divisible) Regleta de 8 polos Fig. 6-1: Conexión del módulo de ajuste BTL7-A-CB02-K www.balluff.com español...
  • Page 148 BTL7-A/C/E/G5_ _-M_ _ _ _-J-DEXC-TA12 Tipo de protección “db” y “ta” Sistema magnetostrictivo de medición de posición Envolventes antideflagrantes – Forma constructiva de varilla Procedimiento de ajuste (continuación) Vista general de los procedimientos de ajuste 6.3.2 Ajuste El procedimiento detallado para el ajuste de 6.3.1 Aprendizaje valores se describe a partir de la página 22 .
  • Page 149 Selección del procedimiento de ajuste Pulsador inactivo Pulsador activo Reset Aprendizaje Ajuste Punto Punto Punto Punto cero final cero final Pulsador inactivo Pulsador activo Configuración Configuración online online Punto cero Punto final Fig. 6-6: Selección del procedimiento de ajuste www.balluff.com español...
  • Page 150 BTL7-A/C/E/G5_ _-M_ _ _ _-J-DEXC-TA12 Tipo de protección “db” y “ta” Sistema magnetostrictivo de medición de posición Envolventes antideflagrantes – Forma constructiva de varilla Procedimiento de ajuste (continuación) Indicaciones acerca del proceso de ajuste Requisitos – Las entradas de programación están conectadas o el dispositivo de ajuste está...
  • Page 151 (< 1 s). < 1 s ⇒ Los pulsadores están desactivados. 10.00 V 20.00 mA ⇒ Se muestra el valor de posición actual. Entrada de programación La = pulsador azul = Entrada de programación Lb = pulsador gris = www.balluff.com español...
  • Page 152 BTL7-A/C/E/G5_ _-M_ _ _ _-J-DEXC-TA12 Tipo de protección “db” y “ta” Sistema magnetostrictivo de medición de posición Envolventes antideflagrantes – Forma constructiva de varilla Ajuste ATENCIÓN Merma del funcionamiento Valores indicados (ejemplo) El ajuste durante el funcionamiento de la instalación puede provocar funciones erróneas.
  • Page 153 9.00 V 19.00 mA 1) Active brevemente el pulsador: el valor actual se aumenta o se reduce aprox. 1 mV o 1 µA. Si un pulsador se activa durante más de 1 s, el incremento o la reducción es mayor. www.balluff.com español...
  • Page 154 BTL7-A/C/E/G5_ _-M_ _ _ _-J-DEXC-TA12 Tipo de protección “db” y “ta” Sistema magnetostrictivo de medición de posición Envolventes antideflagrantes – Forma constructiva de varilla Ajuste mediante configuración online Al realizar la configuración online, la instalación no se pone ATENCIÓN fuera de servicio. El valor inicial y el final se ajustan online. Rango de ajuste máximo por proceso de ajuste: Merma del funcionamiento Valor inicial:...
  • Page 155 0.00 V 4.00 mA ⇒ La salida emite el valor cero. ⇒ Todos los valores se han repuesto. ► Suelte el pulsador. ⇒ Se muestra el valor de posición actual. 8.43 V 15.67 mA ⇒ Los pulsadores están bloqueados. www.balluff.com español...

  • Page 156: Btl7-A

    (si se monta en un cilindro 3) Requisito: longitud nominal ≤ 2680 mm. hidráulico) Se debe conectar el aparato a ≥ –40 °C. 4) Disposición individual según la norma de fábrica de Balluff Carga de choque 100 g/6 ms 5) Frecuencias de resonancias excluidas Choque permanente 100 g/2 ms...
  • Page 157 Peso (en función de la longitud) Aprox. 3 kg/m Material de la carcasa Acero inoxidable Material de la brida Acero inoxidable Material de la varilla Acero inoxidable Grosor de pared de la varilla 2 mm Fijación de la carcasa Brida con 6 orificios www.balluff.com español...
  • Page 158 BTL7-A/C/E/G5_ _-M_ _ _ _-J-DEXC-TA12 Tipo de protección “db” y “ta” Sistema magnetostrictivo de medición de posición Envolventes antideflagrantes – Forma constructiva de varilla Accesorios Los accesorios no se incluyen en el suministro y, por tanto, se deben solicitar por separado. 12.1 Flotador Para mediciones de nivel de llenado en la zona 0...
  • Page 159 Material de la Aluminio Ø 15 carcasa Rosca NPT 1/2" Temperatura –40…+85 °C ambiente Incluido en el volumen de suministro del sensor de posición: Ø 15 Elemento 8 mm, material no imantable distanciador Rosca M20 Código de BAM011T pedido Carcasa Latón niquelado www.balluff.com español...
  • Page 160 BTL7-A/C/E/G5_ _-M_ _ _ _-J-DEXC-TA12 Tipo de protección “db” y “ta” Sistema magnetostrictivo de medición de posición Envolventes antideflagrantes – Forma constructiva de varilla Código de modelo BTL7 - A 5 10 - M0500 - J - DEXC - TA12 Interfaz: A = Interfaz analógica, salida de tensión 0…10 V G = interfaz analógica, salida de tensión –10…+10 V...
  • Page 161 Tab. 14-2: Tabla de conversión pulgadas-mm Tab. 14-1: Tabla de conversión mm-pulgadas 14.2 Placa de características 1) Código de pedido 2) Tipo 3) Número de serie 4) Sede de producción Fig. 14-1: Placa de características BTL7 (detalle, ejemplo) www.balluff.com español...
  • Page 163 BTL7-A/C/E/G5_ _-M_ _ _ _-J-DEXC-TA12 操作手册 II 1/2 GD Ex db IIC T6/T5 Ga/Gb II 1/2 GD Ex ta IIIC T85°C/T100°C Da IP68 中文...
  • Page 164 www.balluff.com...
  • Page 165 维护、检测和维修 结构与功能 结构 功能 安装和连接 与固定障碍物的最小间距 应用1：0区外 4.2.1 安装类型 4.2.2 准备安装 4.2.3 安装BTL 应用2：在0区进行液位测量 4.3.1 准备安装 4.3.2 安装位置测量系统 更换电子模块 电气连接 屏蔽与布线 调试 系统投入使用 运行提示 调节方法 调节装置 编程输入端 调节方法概览 6.3.1 示教 6.3.2 校准 6.3.3 在线设置 6.3.4 复位 选择调节方法 调节过程提示 中文 www.balluff.com...
  • Page 166 防爆防护类别“db”和“ta” BTL7-A/C/E/G5_ _-M_ _ _ _-J-DEXC-TA12 磁致伸缩位置测量系统 – 杆式结构 隔爆型封装 示教 校准 通过在线设置进行设置 复位所有数值 (复位) 技术参数 11.1 精度 11.2 环境条件 11.3 供电 (外部) 11.4 输出端 11.5 输入端 11.6 尺寸、重量 配件 12.1 浮子 12.2 位置指示器 12.3 调节装置 12.4 设置盒 12.5 导线适配接头 型号编码 附录 14.1 长度单位换算表...

  • Page 167: Btl

    本操作手册适用于合格的专业人员使用。请在安装和运行 2. 操作说明2 BTL前阅读本操作手册。 提示、建议 供货范围 该符号代表普通提示。 – 6个固定螺栓 – 警告提示的意义 操作手册 – 请务必注意本操作手册中的警告提示和所述避免危险的措 施。 导线不包含在供货范围内。 所用的警告提示包含各种不同的信号词，并按照下列示意 图进行构图： 特定设备的一致性声明请参见 www.balluff.com 的下载区。为此需在搜索栏 信号词 内输入型号名称或订购代码。 危险的种类和来源 忽视危险的后果 可提供各类不同构造的位置指示器/浮子，可单 ► 防止危险的措施 独订购 (参见第28页上的配件)。 下列信号词的意义： 具备资质的人员 注意 本操作手册的目标人群是具有选择、安装和运行方面必要 知识的专业人士。 标识可能导致产品损坏或毁坏的危险。 危险 语言 带提示词“危险”的一般警示符号用于标识可能直接导致死 原版操作手册为英语版。其他语言版本均为原版操作手册 亡或重伤的危险。...
  • Page 168 –50…+80°C (T5)、适用于气体和带有标记 限制开关和急停开关以及遵守允许的环境条件。如有迹象 II 1/2 GD Ex ta IIIC T85°C/T100°C Da IP68 Ta 表明存在损坏或故障，应立即停止运行BTL并防止未经授 –50°C…+70°C (T85) –50…80°C (T100)、适用于可燃粉 权使用设备。 尘的BTL满足针对爆炸危险区域电气设备的要求，符合标 虽然采取了正确的防爆措施，但无论是在正常运行还是在 准： 出现故障的情况下，均仍存在一定的风险，可能会导致人 EN 60079-0：一般要求 – 员伤害和设备损坏。 EN 60079-1：防爆防护类别“d” – EN 60079-26：设备保护级别 (EPL) – 许可、标准和一致性 为Ga级的生产设备 EN 60079-31：防爆防护类别“t” – 我方通过CE标志确认产品符合最新的 一致性通过欧盟样品检验证书SIRA 11 ATEX 1104X和CE EMV及ATEX准则要求。 一致性声明证明。 BTL已获得IECEx SIR 11.0048X证书证 明。 更多有关指令、认证和标准的信息请参阅www. 最新版本请参见www.iecex.com balluff.com下的产品页。 Class I Zone 1 A Ex db IIC T* Ga/Gb T6 Ta –50…70°C, T5 Ta –50…80°C Class I Zone 1 Ex db IIC T* Gb T6 Ta –50…70°C, T5 Ta –50…80°C Class I, Division 1, Groups A,B,C,D Class II, Division 1, Groups E,F,G; 2411253 Class III T6 Ta –50°…70°C, T5 Ta –50…80°C Type 4X/6P; IP68 中文...
  • Page 169 °C。这样，点燃温度超过85 °C的爆炸性气体环境就无法 EN 60079-19执行。 被点燃。 安装在本装置中或本装置作为备件使用的组件，只能 – 由经过相应培训的人员依照制造商文档进行安装。 Ga/Gb表示1/2 G设备类别的保护级别 (EPL)。 防爆防护类别“d”，隔爆型封装 – II组1G类设备的特殊要求 – 粉尘防爆 安全使用的特殊条件 (X) – 防爆防护类别“t”表示电气设备通过外壳保护，防止粉尘进 关于准则、许可和标准的详细信息参见一致性 入以及并用于相应限制设备的表面温度 (T85°C) 的措施。 声明。 IIIC粉尘组包括在所有爆炸性粉尘环境区域中可能的使 用，不仅包括导电和非导电粉尘环境，还包括可燃绒尘环 使用和检测 境。 Da表示对应1 D设备类别的防护级别 (EPL)。 设备类别和适用性 2.5.1 BTL 被划分为II类电气设备，即适用于除瓦斯矿井之外的 所有爆炸危险区域。它可依照下列说明用于气体或者粉尘 爆炸危险区域。 气体防爆 设备类别II 1/2 G所包括的设备，其设计可确保在频繁出现 通常可预料的设备损坏或故障的情况下所要求的安全性水 平。此类设备可在0区 (测量距离) 或1区 (电子头) 内使 用。0区指空气与可燃气体、蒸汽或雾状物构成的混合物 长期或经常存在而构成爆炸危险环境的区域。1区指在正 常运行过程中可能形成可燃气体或蒸汽与空气构成的混合 物因而可能构成爆炸性环境的区域。运营方应负责正确的 区域划分。 中文 www.balluff.com...
  • Page 170 特殊条件符号“X” 2.5.3 括机械保护，还包括对不允许的运行条件以及不利的环境 “X”符号表示为确保安全使用必须遵守的特殊条件： 和环保影响采取预防措施。 允许的环境温度范围为–50 °C...+80 °C。 – 本装置认证取决于设计时使用以下材料： – 维护、检测和维修 – 法兰 – 不锈钢 BTL采用免维护、无磨损的测量原理。运营方必须在考虑 – 盖子 – 不锈钢 使用环境和环境影响的情况下，定期检查是否存在损坏或 – O形环 故障。在这种情况下必须立即停止运行BTL。 如果装置接触腐蚀性物质的可能性高，则由使用方负 责采取适当的预防措施以避免装置受损，同时通过这 损坏的BTL只允许由Balluff服务技师进行维修。出于安全 种方式确保不会降低装置相应的防护。 考虑，禁止运营方进行干预或篡改。 腐蚀性物质：例如侵蚀金属的酸性液体或气体，或者 可损坏聚合物材料的溶液。 型号铭牌上标有警告提示。 适当的预防措施：例如在例行检查过程中定期检查， 或者证明材料对于材料数据页中的特定化学物质具有 耐受性。 必须对本文档章节14.2中的产品印刷文本插图进行检 – 查，确认相应的标记、额定数据和制造商联系方式。 运营方文档 2.5.4 设备的区域划分由运营方负责，并且必须在防爆文档中明 确规定。其中还应记录危险分析和评估、培训证明、维护 计划以及符合1999/92/EC指令要求的其他资料。 强烈建议在运营方文档中继续使用此操作手册。出于安全 原因，不得擅自更改且须完整将该操作手册用于此目的。...
  • Page 171 Ø 4 浮子 2) O形环 经过更改的1/2"-14 NPT (电缆入口) A – A视图 15/16"或24 mm扳手 设备平面 外壳体接地接头 螺纹 M4x6 30.8 1) 不能使用的区域 2) 不包含在供货范围之内 壳体副固定螺栓 图 3-1: BTL7-…，结构 结构 电气接头：通过接线端子连接 (参见第30页上的型号编 位置指示器：定义波导管上需要测量的位置。可提供各类 码)。 不同构造的位置指示器，可单独订购 (参见从页28起的 配件)。 壳体：高负载不锈钢壳体，采用经过更改的1/2"-14 NPT 螺纹管开口穿入电缆 (导线不包含在供货范围内)。经过更 额定长度：定义可用的位移/长度测量范围。根据BTL的规 改的开口符合FM标准3615，章节3.3.3，段落D，第1节。 格，可提供额定长度为25 mm至7620 mm的杆。 无需去除压力壳体便可更换内部电子模块。 缓冲区：杆端不可测量的区域，可穿越行驶。 固定：为实现可靠固定，将BTL在所有6个固定孔上通过 圆柱头螺栓 (M6 × 45 - A4-70) 拧紧 (参见图 3-1)。所有螺 栓都必须至以3.5 Nm拧紧。 BTL在杆末端有额外的螺纹用于在额定长度较大时进行支 撑。 中文 www.balluff.com...
  • Page 172 防爆防护类别“db”和“ta” BTL7-A/C/E/G5_ _-M_ _ _ _-J-DEXC-TA12 磁致伸缩位置测量系统 – 杆式结构 隔爆型封装 结构和功能 (接上页) 功能 内部产生的INIT脉冲与位置指示器的磁场共同在波导管中 波导管位于BTL中，外面套有不锈钢管，起保护作用。位 触发一个扭力轴，该扭力轴通过磁致伸缩产生并以超声波 置指示器沿波导管运动。该位置指示器与位置待确定的设 速度前进。 备部件相连。 驶向波导管末端的扭力轴在缓冲区中被吸收。驶向波导管 位置指示器定义波导管上的待测量位置。 始端的扭力轴在接收线圈中生成一个电子信号。通过轴的 运行时间确定位置。视设备型号不同，该位置以上升或下 降的特征曲线通过电压值或电流值显示。 组件概览 浮子 外壳体接地接头 O形环壳体盖 压力壳体 壳体副固定螺栓 位置传感器 壳体螺栓 O形环法兰 (不可 电子模块 (包括测量道在内) 见) 固定螺栓 电缆入口 内壳体接地接头 适配接头 接线端子 订购号位置 (备用电子模块) 1) 用于测量液位，不包含在供货范围内 (参见章节12.1 浮子) 壳体盖...
  • Page 173 装配时，确保固定障碍物 (例如保护盖) 与BTL的外壳间隙 安装类型：建议采用不可磁化材料夹持BTL和位置指示 之间满足最小间距。所需间距在EN 60079-14中有规定， 器。 具体取决于应用的气体组。 水平安装：额定长度> 500 mm进行水平安装时，必须对 杆提供支承，必要时在尾端旋紧。 液压缸：在安装到液压缸中时，夹持活塞的最小孔径为 13 mm。 配合孔：BTL的接触面必须完全贴合夹持面。匹配的O形 环必须将孔完全密封，即O形环的锪孔必须依照图 4-4加 工。 图 4-1: 最小间距 应用1：0区外 配合孔 (带位置指示器，参见章节12.2) 安装类型 4.2.1 不可磁化材料 用于安装O形环15.4x2.1的锥面 图 4-4: 用于安装带O形环的BTL的配合孔 位置指示器：针对BTL提供不同的位置指示器以供选择 (参见第28页上的配件)。 位置指示器 图 4-2: 不可磁化材料中的安装类型 可磁化材料 如果使用了可磁化材料，则必须对BTL采取适当措施，以 防止其受到磁干扰 (例如由不可磁化材料制成的隔离环、 与外部强磁场保持足够远的间距)。 由不可磁化材料制成的隔离环 位置指示器 位置指示器 由不可磁化材料制成的隔离环 图 4-3: 可磁化材料中的安装类型 中文 www.balluff.com...
  • Page 174 防爆防护类别“db”和“ta” BTL7-A/C/E/G5_ _-M_ _ _ _-J-DEXC-TA12 磁致伸缩位置测量系统 – 杆式结构 隔爆型封装 安装和连接 (接上页) 安装BTL 应用2：在0区进行液位测量 4.2.3 (带浮子，参见章节12.1) 注意 准备安装 4.3.1 功能故障 装配错误会影响BTL的功能并加剧磨损。 安装类型：建议采用不可磁化材料夹持BTL和浮子。 ► BTL的接触面必须完全贴合夹持面。 必须避免旋入螺纹处的干扰磁场 (例如由于螺纹法兰处的 ► 钻孔必须完全密封 (O形环/平面密封)。 焊缝引起的干扰磁场)！ ► 应针对具体应用检查所安装的O形环的适用性。 ► 在0区外装入液压缸时，位置指示器不得在杆上滑 安装BTL时，确保只有杆深入0区爆炸危险范围，隔板后 动。必须对杆采取保护措施，防止其损坏或磨损。 的机身与电子设备留在1区爆炸危险范围内。 借助间隔套确保浮子不会进入杆下端的缓冲区。 1. 拧下并去除壳体盖。 旋入孔的深度至少要达到25 mm (参见图 4-4)。 2. 为实现可靠固定，将BTL在所有6个固定孔上通过内六 角螺栓M6x45 A4或1/4"-20 x 1-3/4"拧紧...
  • Page 175 之间建立充分的密封连接 (IP67) 或防火连接 (IEC/EN60079-1)。 ► 不得打开处于潜在爆炸危险区域内的壳体！ 注意 功能故障 浮子的浸入深度S s 装配错误会影响位置测量系统的功能并加剧磨损。 (参见配件) ► 仅允许垂直向上安装位置！ ► BTL的接触面必须完全贴合夹持面。匹配的O形环 必须将孔完全密封，即O形环的锪孔必须依照图 4-4 加工。 ► 应针对具体应用检查所安装的O形环的适用性。 ► 安装时小棒不可与容器壁碰撞。必须通过合适的支 撑件或水箱中的定位防止小棒侧向偏移，例如通过 流动特性。 ► 不得对杆尾端处的焊缝施加机械应力！ 间隔套，1.4301 开口销， DIN 94 – 3.2 × 20 – 1.4301 图 4-5: BTL安装， 用途2：液位测量 区延迟： 如果设备的杆插入0区，则必须避免由于静电导致系统部 件之间产生电位差。因此浮子的设计可确保在遵守规定安 装位置的情况下浮子不会倾翻并始终紧贴杆。不得因安装 而导致该属性受限。为了安全分隔0区与1区，必须遵守相 关的防爆规范。 调节装置不得在爆炸危险区域内使用，在正常 模式下使用BTL时必须重新将其去除。 中文 www.balluff.com...
  • Page 176 防爆防护类别“db”和“ta” BTL7-A/C/E/G5_ _-M_ _ _ _-J-DEXC-TA12 磁致伸缩位置测量系统 – 杆式结构 隔爆型封装 安装和连接 (接上页) 更换电子模块 5. 将电子模块小心地从压力壳体中拔出 (避免弯折测量 危险 道)。 爆炸 打开壳体时可能产生电火花，从而在爆炸危险区域触发爆 炸。 ► 不得打开处于潜在爆炸危险区域内的壳体！ 1. 断开电源。 2. 松开并去除壳体盖。 6. 将新电子模块小心地推入压力壳体 (避免弯折测量道)。 7. 用两个新螺栓 (包含在备用模块的供货范围内) 拧紧电 子模块。 8. 连接接头 (参见第14页上的电气连接)。 9. 重新平齐地装上壳体盖，并以33...40 Nm (25...30 ft ∙ lb) 拧紧。拧紧副固定螺栓 (ATEX)。 3. 记录连接布置，以便之后重新组装，然后松开接头连 接。 4. 去除电子模块的两个固定螺栓 (参见图 4-6)。 电气连接...
  • Page 177 电缆长度 BTL7-A/G 最长30 m 定义的接地！ BTL7-C/E 最长100 m 请注意：位置测量系统必须按照EN 60079-14 的要求连接电位平衡系统。借助金属导电安装 1) 前提条件：通过结构、屏蔽和布线排除外部干扰场的影响。 方式在接地环境中进行外部连接。法兰和外壳 表 4-2: 电缆长度BTL7 已机械固定且已导电连接，因此其间不会出现 电位差。 如果未确保金属导电的安装地点，则必须通过 盖板上的接地螺栓连接外壳。 BTL和控制柜接地必须处于等电势。为此需要 足够的电位均衡，其可不经由电缆线屏蔽装置 进行！ 屏蔽 为确保电磁兼容性 (EMV)，BTL和控制系统必须用屏蔽电 缆连接。 屏蔽：单根铜质金属线制成的编制网，至少覆盖85 %的面 积。 磁场 位置测量系统属于磁致伸缩系统。确保BTL和夹持缸与外 部强磁场保持足够间距。 布线 BTL、控制系统和电源之间的电缆不得敷设在强电流导线 周围 (可能产生感应干扰)。 特别是电缆屏蔽仅能对电源高次谐波感应干扰 (如相位控 制器) 起到有限的保护作用。 已根据EN 60079-0标准在降低牵引力的情况下检测了所安 装的电缆螺栓接头。因此，必须固定铺设连接电缆并利用 附加的夹紧装置防止其承受拉伸和扭转负荷。不允许使用 牵引链。 按照NEC和CEC准则的要求在长度45 cm (18英寸) 处对所有电缆保护管进行密封。 中文 www.balluff.com...
  • Page 178 防爆防护类别“db”和“ta” BTL7-A/C/E/G5_ _-M_ _ _ _-J-DEXC-TA12 磁致伸缩位置测量系统 – 杆式结构 隔爆型封装 调试 系统投入使用 危险 系统运动不受控制 调试过程中，如果位置测量系统是控制系统的一部分而其 参数尚未设置，则可能导致系统运动不受控制。由此可能 造成人员伤害或财产损失。 ► 相关人员必须远离设备的危险区域。 ► 仅允许由已接受培训的专业人员进行设备的调试。 ► 请务必遵守设备或系统制造商的安全提示。 1. 检查接口是否牢固且电极是否正确。更换损坏的接 口。 2. 接通系统。 3. 检查测量值和可设置的参数 (尤其是在更换BTL或电子 模块后)。 运行提示 定期检验BTL和所有连接组件的功能。 – 出现功能故障时，停止运行BTL。 – 防止未经授权使用本设备。 – 中文...
  • Page 179 5. 重新平齐地装上壳体盖，并以33...40 Nm 危险 (25...30 ft ∙ lb) 拧紧。拧紧副固定螺栓 (ATEX)。 爆炸 打开壳体时可能产生电火花，从而在爆炸危险区域触发爆 编程输入端 炸。 调节时也可使用编程输入端 ► 不得打开处于潜在爆炸危险区域内的壳体！ 代替调节装置： La对应蓝色按钮 – 自动禁用！ Lb对应灰色按钮 – 约10分钟未按下调节装置的按钮时，将自动退 10至30 V的编程输入端相当于激活 (高活跃)。 – 出编程模式。 为此可使用巴鲁夫调节盒BTL7-A-CB02-K (参见第29页 上的配件)。 1. 松开并去除壳体盖。 自动禁用！ 如果经编程输入端约10分钟未传输信号，则编 程模式自动结束。 2. 推上调节装置。 电源 设置盒 6芯 8芯 带插拔连接器的适配 器电缆 (接线端子) 8芯接线端子 图 6-1: 连接设置盒BTL7-A-CB02-K 中文 www.balluff.com...
  • Page 180 防爆防护类别“db”和“ta” BTL7-A/C/E/G5_ _-M_ _ _ _-J-DEXC-TA12 磁致伸缩位置测量系统 – 杆式结构 隔爆型封装 调节方法 (接上页) 调节方法概览 校准 6.3.2 关于校准的详细说明参见第页22及以后。 示教 6.3.1 出厂时设置的零点和终点将被新的零点和终点取代。 校准新的初始值和/或终点值。当位置指示器未被置于零点 或终点时，该过程具有意义。 关于示教操作方法的详细说明参见第页21。 操作流程： ► 将位置指示器推到新的初始位置。 操作流程： ► 通过激活按钮或编程输入端设置所需的初始值。 ► 将位置指示器推到新的零点位置。 ► 通过激活按钮或编程输入端读入新的零点。 新初始值 新零点 调节前 调节前 调节后 调节后 零点 图 6-2: 读入新零点 (偏移补偿) 图 6-4: 校准新的初始位置 (偏移补偿) ►...
  • Page 181 BTL7-A/C/E/G5_ _-M_ _ _ _-J-DEXC-TA12 磁致伸缩位置测量系统 – 杆式结构 隔爆型封装 调节方法 (接上页) 在线设置 6.3.3 关于在线设置操作方法的详细说明参见第页 24。 在设备运行时设置初始值和终点值。 复位 6.3.4 关于复位操作方法的详细说明参见第页25。 将BTL恢复出厂设置。 选择调节方法 按钮未激活 按钮已激活 复位 示教 校准 终点 终点 零点 零点 按钮未激活 按钮已激活 在线 在线 设置 设置 终点 零点 图 6-6: 选择调节方法 中文 www.balluff.com...

  • Page 182: Btl7-A

    防爆防护类别“db”和“ta” BTL7-A/C/E/G5_ _-M_ _ _ _-J-DEXC-TA12 磁致伸缩位置测量系统 – 杆式结构 隔爆型封装 调节方法 (接上页) 调节过程提示 前提条件 编程输入端已连接或者调节装置已装上。 – BTL与设备控制系统相连。 – 可以读取BTL的电压值或电流值 (通过万用表、设备控 – 制系统或调节盒)。 零点和终点值 位置指示器的任意位置均可作为零点或终点。但零点 – 和终点不可互换。 绝对零点和终点必须处于所能给出的最大或最小极限 – 内 (参见数值表)。 零点和终点之间的间距必须至少为4 mm。 – 无论调节过程是通过按钮、编程输入进行结束 或10分钟后自动结束，始终储存最后所调节的 数值。 示教和倒转数值表 下列调节示例所展示的均是具有0...10 V电压输 出或4...20 mA电流输出的BTL。 下列数值表中的数值适用于其他规格。 零点 终点 特征曲线走 单位 最小值...

  • Page 183: Btl7-A/C/E/G5

    9.89 V 19.13 mA ► 将位置指示器置于新的终点。 10.00 V 20.00 mA 激活至少2 s。 ► > 2 s 10.00 V 20.00 mA ⇒ 新的终点已设置。 5. 结束示教并禁用按钮 ► 同时激活 和 至少6 s。 > 6 s 10.50 V 3.60 mA ⇒ 输出端发出错误值。 ► 短时 (< 1 s) 激活 或 。 < 1 s ⇒ 按钮已禁用。 10.00 V 20.00 mA ⇒ 显示当前位置值。 编程输入端La = 蓝色按钮 = 编程输入端Lb = 灰色按钮 = 中文 www.balluff.com...

  • Page 184: Btl7-A

    防爆防护类别“db”和“ta” BTL7-A/C/E/G5_ _-M_ _ _ _-J-DEXC-TA12 磁致伸缩位置测量系统 – 杆式结构 隔爆型封装 校准 注意 功能故障 所显示的数值 (示例) 在设备运行过程中执行校准可能导致设备功能故障。 ► 校准前，使设备停止运行。 在0…10 V时 在4…20 mA时 初始位置： 5.39 V 9.15 mA 带位置指示器的BTL处于测量范围内 – 1. 激活按钮 ► 激活任意按钮至少3 s。 5.39 V 9.15 mA > 3 s ► 松开按钮。 < 1 s ► 同时 (在1 s内) 激活 和 至少3 s。...
  • Page 185 2.00 V 6.00 mA ⇒ 显示“校准”标志。 9.00 V 19.00 mA ⇒ 储存已设置的位置值。 检查数值 取决于测量位置，初始值和终点值的设 置互相影响。 重复步骤3和4，直至所需的数值已精确 设置。 5. 结束校准并禁用按钮 ► 同时激活 和 至少6 s。 > 6 s 10.50 V 3.60 mA ⇒ 输出端发出错误值。 ► 短时 (< 1 s) 激活 或 。 < 1 s ⇒ 按钮已禁用。 ⇒ 显示当前位置值。 9.00 V 19.00 mA 1) 短时激活按钮：当前数值将增大或减小约1 mV或1 µA。 如果保持按钮按下超过1 s，则步幅增长。 中文 www.balluff.com...
  • Page 186 防爆防护类别“db”和“ta” BTL7-A/C/E/G5_ _-M_ _ _ _-J-DEXC-TA12 磁致伸缩位置测量系统 – 杆式结构 隔爆型封装 通过在线设置进行设置 在线设置时，未将设备停止运行。在线设置初始值和终点 注意 值。 各调节过程的最大调节范围： 功能故障 初始值： 当前行程±25 % 设备准备就绪时，更改BTL的输出信号可能会导致人身 终点值： 当前输出值±25 % 伤害或财产损失。 如果在第一个调节过程中没有达到理想的数值 (最大调节范 ► 相关人员必须远离设备的危险区域。 围已超过)，则必须重新开始调节过程。 1. 在线设置初始值： 所显示的数值 (示例) ► 控制设备，使得位置指示器位于初始位置。 在0…10 V时 在4…20 mA时 5.39 V 12.62 mA > 3 s 5.39 V 12.62 mA ► 激活至少3 s。 ►...
  • Page 187 ► 松开按钮。 < 1 s ► 同时 (在1 s内) 激活 和 至少3 s。 > 3 s ⇒ 输出端发出错误值。 10.50 V 3.60 mA ⇒ 按钮已激活。 如果在按钮激活过程中出现故障或中断，则在 再次尝试前等待12 s的保护时间。 2. 复位 ► 激活 和 至少6 s。 > 6 s 0.00 V 4.00 mA ⇒ 输出端输出零值。 ⇒ 所有数值已复位。 ► 松开按钮。 ⇒ 显示当前位置值。 8.43 V 15.67 mA ⇒ 按钮已锁定。 中文 www.balluff.com...

  • Page 188: Btl7-G

    防爆防护类别“db”和“ta” BTL7-A/C/E/G5_ _-M_ _ _ _-J-DEXC-TA12 磁致伸缩位置测量系统 – 杆式结构 隔爆型封装 技术参数 精度 供电 (外部) 11.1 11.3 所输入的数值即是在DC 24 V、室内温度和额定长度为 稳定电压： 10…30 V DC 500 mm且已连接型号为BTL-P-1013-4R、 余波 ≤ 0.5 V BTL-P-1013-4S或BTL-P-1012-4R的位置指示器或者已连 接型号为BTL2-S-6216-8P-Ex、BTL2-S-5113-4K-Ex、 电流消耗 (在24 V DC时) ≤ 150 mA BTL2-S-4414-4Z-Ex或BTL2-S-4414-4Z01-Ex的浮子的情 接通峰值电流 ≤ 500 mA 况下的典型值。 极性混淆防护 最大 36 V BTL立即准备就绪，在热运转阶段后即达到完全精确。 过压保护 最大36 V 其他技术参数适用于特殊规格。通过铭牌上 抗电强度 (对外壳GND) 500 V AC 的-SA标志对特殊规格进行标记。 输出端 11.4 重复精度...
  • Page 189 防爆防护类别“db”和“ta” BTL7-A/C/E/G5_ _-M_ _ _ _-J-DEXC-TA12 磁致伸缩位置测量系统 – 杆式结构 隔爆型封装 技术参数 (接上页) 尺寸、重量 11.6 杆径 10.2 mm 额定长度 25…7620 mm 重量 (取决于长度) 约3 kg/m 外壳材料 不锈钢 法兰材料 不锈钢 杆材料 不锈钢 杆壁厚 2 mm 外壳固定 有6个孔的法兰 中文 www.balluff.com...
  • Page 190 防爆防护类别“db”和“ta” BTL7-A/C/E/G5_ _-M_ _ _ _-J-DEXC-TA12 磁致伸缩位置测量系统 – 杆式结构 隔爆型封装 配件 配件不包含在供货范围中，因此需另行订购。 浮子 12.1 在0区进行液位测量时，只允许此处所列出的浮子作为位 置指示器。 BTL2-S-6216-8P-EX BTL2-S-5113-4K-EX BTL2-S-4414-4Z-EX BTL2-S-4414-4Z01-EX 订购代码 BAM014E BAM014A BAM0147 BAM0148 重量 69 g 34 g 34 g 52 g 外壳材料 不锈钢 抗压强度 最大15 bar 最大40 bar 最大20 bar 最大20 bar 环境温度 –20…+120 °C 最小密度 0.6 g/cm 0.7 g/cm 0.7 g/cm...
  • Page 191 图 12-1: 位置指示器的安装尺寸 供货范围： 设置盒 – 订购代码 2根适配器电缆，分别约为0.3 m/0.6 m。 – BTL-P-1013-4R BAM013L 操作手册 – BTL-P-1013-4S BAM013P BTL-P-1012-4R BAM013J 导线适配接头 12.5 重量 < 15 g BTL-A-AD09-M-00EX 外壳材料 铝 Ø 15 环境温度 –40…+85 °C 1/2" NPT螺纹 包含在位置指示器的供货范围中： 间隔垫片 8 mm，不可磁化材料 Ø 15 M20螺纹 订购代码 BAM011T 外壳 镀镍黄铜 中文 www.balluff.com...
  • Page 192 防爆防护类别“db”和“ta” BTL7-A/C/E/G5_ _-M_ _ _ _-J-DEXC-TA12 磁致伸缩位置测量系统 – 杆式结构 隔爆型封装 型号编码 BTL7 - A 5 10 - M0500 - J - DEXC - TA12 接口： A = 模拟接口，电压输出端0…10 V G = 模拟接口，电压输出端-10…+10 V C = 模拟接口，电流输出端0…20 mA E = 模拟接口，电流输出端4…20 mA 供电电压： 5 = 10...30 V DC 特征曲线的特点： 00 = 上升 (例如C_00 = 0...20 mA)；仅在BTL7-C/E中 10 = 上升 + 下降 (例如A_10 = 10...0 V和0...10 V)；仅在BTL7-A/G中 70 = 下降 (例如C_70 = 20...0 mA)；仅在BTL7-C/E中...
  • Page 193 1 mm = 0.03937008英寸 1英寸 = 25.4 mm 英寸 英寸 0.03937008 25.4 0.07874016 50.8 76.2 0.11811024 101.6 0.15748031 0.19685039 152.4 0.23622047 177.8 0.27559055 203.2 0.31496063 228.6 0.35433071 0.393700787 表 14-2: 英寸 - 毫米换算表 表 14-1: 毫米 - 英寸换算表 铭牌 14.2 1) 订购代码 2) 型号 3) 系列号 4) 产地 图 14-1: 铭牌BTL7 (细节， 示例) 中文 www.balluff.com...
  • Page 194 Americas Service Center Asia Pacific Service Center Poland Greater China Balluff Sp. z o.o. Balluff Inc. Balluff Automation (Shanghai) Co., Ltd. Ul. Graniczna 21A 8125 Holton Drive No. 800 Chengshan Rd, 8F, Building A, 54-516 Wrocław Florence, KY 41042 Yunding International Commercial Plaza...

This manual is also suitable for:

Btl7-c5 m seriesBtl7-e5 m seriesBtl7-g5 m seriesBtl7-a510 seriesBtl7-g510 seriesBtl7-c500 series ... Show all

Table of Contents
