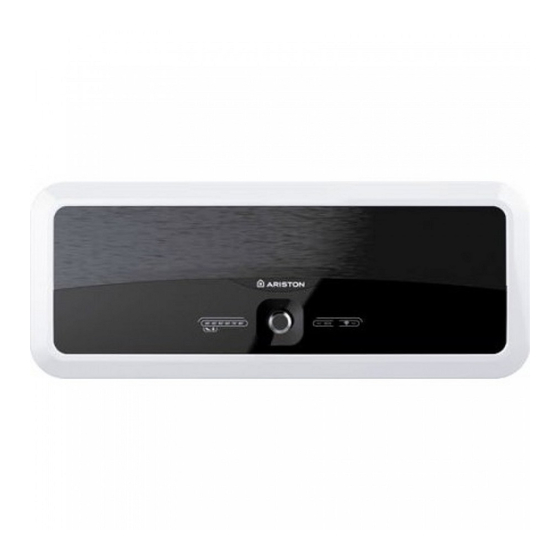

Summary of Contents for Ariston Thermo SL2 30 LUX WI-FI 2.5 FE
- Page 3 Boiler protection Power frequency IPX1 Approval mark UNIT 11.8 INLET PRESSURE lack...
- Page 4 The appliance intended to permanently connected to water mains, shall not be connected by a hose set. Non-return valve shall be installed, when connected to the water mains, so as to prevent back-siphonage into the water mains. ”...
- Page 5 To work on thermostat remove it from the housing and disconnect it from the mains. To work on the heating element, first empty the appliance by closing the mains tap and allow the water to flow from inside the same through the supply pipe after having opened the emptying tap and opening the hot water tap.
- Page 6 PRODUCT Hea� C P CITY THERMOST T Touch Function (Liter) / T max button Element SL2 30 LUX WI-FI Copper/ Manual; ECO; Electronic 2.5 FE 2500W Wifi / 80°C WIFI Electronic Manual; Eco; SL2 30 LUX ECO Copper/ / 80°C Ready 2.5 FE 2500W...
- Page 7 1.1> Some typical error/ warning. PHENOMENON ERROR This is a safety error. If heating is running and heating resistances are switched o , then the control board shall switched to the FUNCTION_CHECK state (functional relays o , safety relays on): here the program shall Error check.
- Page 8 PHENOMENON ERROR This is a safety error. When a NTC1, 2 open or short circuit condition is detected the NTC1,2 corresponding error shall occur. This is a volatile error: the system shall be locked until short or open conditions are no more detected. This is not a safety error.
- Page 9 1.2> Errors diagnostics: In diagnostics state: - TEMPER TURE LEDS shall encode the error. - ECO led shall be off. - RE DY (with ECO version) leds shall be off. - WIFI led (with WIFI version) state is given by Wifi state If more than one occurs, the one to be shown depends on priority (1 is highest).
- Page 10 1.3 Main functions 1.3.1 Working Mode As soon as the product is supplied, all the temperature leds are switched on for two seconds. Then the product shall control if the NFC parameters that will characterize the product are updated. If the data is not updated and the internal EEPROM is corrupted the product will be forced to a NFC error, elsewhere the temp leds will be switched on in turn one after the others.
- Page 11 1.3.6 WiFi The Wifi module can be switched on/off by pressing the corresponding button: if WiFi is connected and working properly the corresponding led is on steady, if Wifi is in error (comm error) the WiFi led is off. In idle state (Wifi on but not configured) the Wifi led will be blinking normally then to enter the AP mode is necessary to press the WiFi button for 5 seconds: the module remains in AP mode for 10 minutes at the most (or 25 seconds if AP mode is not correctly entered) then it comes back to...
- Page 13 Số serial Kiểu máy Vật liệu bảo vệ bình Áp suất tối đa Dung tích cho phép Tần số điện năng IPX1 Công suất Dấu chứng nhận Cấp độ bảo vệ Điện áp Loại Khối lượng danh định 11.8 Áp suất nước đầu vào Tối đa Tối thiểu...
- Page 15 Khi tháo bộ điều nhiệt, đầu tiên tháo nó ra khởi giá, tháo các dây nối với bình. Khi thao tác với thanh đốt, trước hết phải xả hết nước trong bình bằng cách đóng kín van cấp nước, mở vòi nước nóng và xả nước ra theo vòi xả. Đối với các bình có...
- Page 17 Dung tích Rơ le/ nhiệt độ Thanh đốt Sản phẩm Chức năng Nút bấm (lít) lớn nhất SL2 30 LUX WI-FI Đồng Chỉnh tay/ Eco/ Điện tử 2.5 FE /2500W Wifi / 80°C WIFI Đồng Chỉnh tay/ Eco/ SL2 30 LUX ECO Điện tử...
- Page 18 1.1> Một số lỗi, cảnh báo thường gặp: Lỗi an toàn. Nếu thanh đốt hoạt động và điện trở thanh đốt bị ngắt, mạch điện tử sẽ chuyển sang chế độ kiểm tra chức năng (rơ le chức năng ngắt, rơ le an toàn bật): chương trình sẽ...
- Page 19 Lỗi NTC 1,2 Lỗi an toàn. Khi phát hiện tình trạng ngắn mạch hoặc 2 mạch NTC1, sẽ xảy ra lỗi tương ứng. Đây là một lỗi do hoạt động thiếu ổn định: hệ thống sẽ bị khóa cho đến khi các điều kiện ngắn hoặc mở không còn được phát hiện. Không phải lỗi an toàn.
- Page 20 1.2> Chuẩn đoán lỗi : Trong trạng thái chẩn đoán: - Đèn nhiệt độ sẽ mã hóa lỗi. - Đèn ECO sẽ được tắt. - Đèn sẵn sàng (với phiên bản ECO) sẽ bị tắt. - Đèn WIFI (với phiên bản WIFI) được cung cấp bởi trạng thái Wifi Nếu có...
- Page 21 1.3 Chức năng chính 1.3.1 Chế độ hoạt động Ngay khi sản phẩm được cấp nguồn, tất cả các đèn led nhiệt độ sẽ được bật trong hai giây. Sau đó, sản phẩm sẽ kiểm soát nếu các thông số NFC sẽ đặc trưng cho sản phẩm được cập nhật. Nếu dữ...
- Page 22 1.3.6 Chức năng WiFi (với dòng sản phẩm wifi) Có thể bật / tắt Wifi bằng cách nhấn nút tương ứng: nếu WiFi được kết nối và hoạt động bình thường thì đèn led tương ứng không nháy, nếu Wifi bị lỗi thì đèn WiFi bị tắt. Ở...
- Page 23 INSTRUCTION FOR WIFI CONNECT (Hướng dẫn kết nối Wifi) Wi-Fi Heating Mode ( Chế độ Wifi) smart remote control and programming of the heating mode is possible using the specific app. The app is free and available on Google play and pp Store. Please refer to "Wi-Fi Function" paragraph.
- Page 24 3> Wi-Fi configuration & product registration. Thiết lập wifi và kết nối tài khoản. Step 1 Android Step 1 IOS...
- Page 25 Step 2 Step 3 Step 4 . Press the Wi-Fi Button on the product's control panel to activate the Wi-Fi (Wi-Fi Led indicator slow blinking). B. Press the Wi-Fi Button again for 5 seconds on the product’s control panel to create the ccess Point (Wi-Fi Led indicator fast blinking).
- Page 26 4. PROCEDURE COMPLETED (Hoàn tất đăng ký) . The procedure is successful when: a) The Wi-Fi Led indicator is steady on. b) The pp shows the successful registration message. . Quá trình đăng ký hoàn tất khi: a) Đèn Wi-Fi sáng (không nháy). b) Ứng dụng thông báo quá...
- Page 27 5. PP control modes (các thiết lập trong phần mềm) 5.1: Manual Mode (Thiết lập chỉnh tay) In M NU L MODE the desired number of showers is always visualized since heating is always on. lso the available number of showers/set and current temperature are always displayed, while the remaining time refers to the time left to reach the set point.
- Page 28 5.5: Report (Báo cáo) The "Report" screen allow the user to view 4 alternatives reports of the energy consumption, accessible through 4 buttons placed on the bottom of the screen: • Daily (kWh/2 hours – last 24 hours) • Weekly (kWh/day – last 7 days) •...
- Page 29 5.6.2: Warnings Errors (Cảnh báo lỗi) problem’s notice pops up in every current screen of the application if a no blocking error appears on product. You can drag up the notification and continue to navigate and use the product. See the picture below for further details. Một thông báo có...
- Page 30 Have 3 way to do that (có 3 cách để hủy kết nối): a. By PP: Delete Product (a pop-up window asks for confirmation): the gateway is removed from the database and returns virgin. a. Bằng phần mềm: Xóa Sản phẩm (cửa sổ bật lên yêu cầu xác nhận): cổng được xóa khỏi cơ...
- Page 31 HE1: Heating element. HE1: Thanh đốt F: Functional contact. F: Công tắc chức năng S: Safety contact. S: Công tắc an toàn 40 -> 80: Leds. 40-80: đèn led. E: encoder E: bộ mã hóa TS1: Button 1 TS1: nút ấn 1 TS2: Button 2 (no function with ECO version) TS2: Nút ấn 2 (không chức...
- Page 36 420011047400...
