Goobay 60925 User Manual

DE Betriebsanleitung
Audio/Video-Umschaltbox
1 Sicherheitshinweise
• Betriebsanleitung vollständig und sorgfältig vor Gebrauch lesen.
Die Betriebsanleitung ist Bestandteil des Produktes und enthält wichtige
Hinweise zum korrekten Gebrauch.
• Betriebsanleitung aufbewahren.
Die Betriebsanleitung muss bei Unsicherheiten und Weitergabe des
Produktes verfügbar sein.
Kurzschlussgefahr:
• Öffnen Sie niemals das Gehäuse.
• Modifizieren Sie Produkt und Zubehör nicht.
• Schließen Sie Anschlüsse und Schaltkreise nicht kurz.
• Benutzen Sie Produkt, Produktteile und Zubehör nur in ein-
wandfreiem Zustand.
Nicht für Kinder geeignet.
• Sichern Sie Verpackung, Kleinteile und Dämmmaterial gegen
unbeabsichtigte Benutzung.
Hitzestau:
• Decken Sie das Produkt nicht ab.
• Halten Sie um das gesamte System ausreichend Freiraum, um
eine gute Belüftung aller Geräte zu gewährleisten und Beschädi-
gungen zu vermeiden.
2 Beschreibung und Funktion
2.1 Produkt

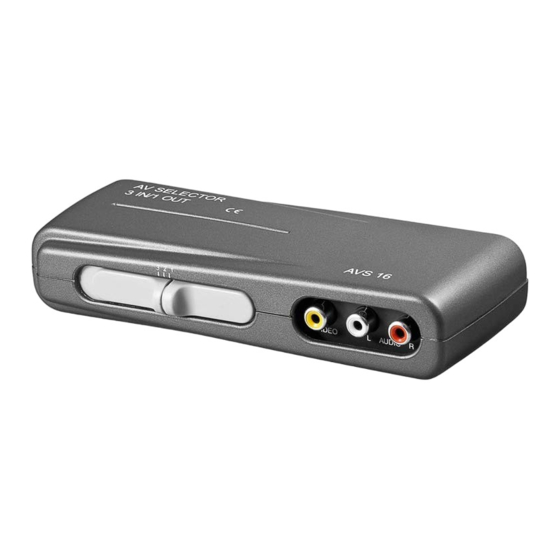

Das Produkt bietet Ihnen die Möglichkeit je nach Modell bis zu 3 bzw. 4 Quellgeräte,
wie Videorecorder, DVD-Player, SAT-Reciever, etc. mit einem LCD/Plasma Fernse-
her zu verbinden.
• Mit manuellem Wahlschalter zur Auswahl des A/V-Gerätes.
2.2 Lieferumfang
Audio/Video-Umschaltbox, Betriebsanleitung.
2.3 Bedienelemente und Teile
Fig. 1: Bedienelemente und Teile
1 Wahlschalter 2 Video-Eingang
2.4 Technische Daten
Arikel-Nr.
Eingänge
Ausgänge
Video
Eingangs-/Ausgangsimpedanz
Eingangspegel
Audio
Eingangs-/Ausgangsimpedanz
Eingangspegel
Maße
Nettogewicht
Tab. 1: Technische Daten
3 Bestimmungsgemäßer Gebrauch
Eine andere Verwendung als in Kapitel „Beschreibung und Funktion"
beschrieben, ist nicht zugelassen. Dieses Produkt darf nur in trockenen
Innenräumen benutzt werden. Das Nichtbeachten und Nichteinhalten
dieser Bestimmungen und der Sicherheitshinweise kann zu schweren Unfällen und
Schäden an Personen und Sachen führen.
4 Anschluss und Bedienung
VORSICHT! Verletzungsgefahr durch Stolpern und Sturz
• Achten Sie darauf, dass das Anschlusskabel so verlegt wird,
dass es niemanden behindert und nicht beschädigt wird.
• Installieren Sie das Produkt und die daran befestigten Geräte so,
dass keine Personen oder Sachen z.B.durch Herabstürzen oder
Stolpern verletzt oder beschädigt werden können.
ACHTUNG! Sachschäden durch falsches Platzieren
• Platzieren Sie das Produkt nur auf einer ebenen und rutschfesten
Unterlage.
4.1 Anschluss
1. Kontrollieren Sie den Lieferumfang auf Vollständigkeit und
Unversehrtheit.
2. Vergleichen Sie die technischen Daten aller zu verwendenden
Geräte und stellen Sie die Kompatibilität sicher.
REV2019-04-02
V1.0 ss
3 Analog Audio-Eingänge R/L
60925 60926
3x AV (Video und 4x AV (Video und
analog Audio R/L, analog Audio R/L,
Cinch) Cinch)
1x AV (Video und anaolog Audio R/L, Cinch)
75 Ω
1,0 Vp-p
47 kΩ
0,4 Vp-p
160 x 64 x 32 mm 200 x 64 x 32 mm
117 g 159 g
Fig. 2: Beispiel, Anschluss
3. Schließen Sie ihre Quellgeräte mit Composite A/V-Anschluss an
die A/V Eingänge (2 + 3) der Umschaltbox an (gelb = Video,
rot = Audio rechts, weiß = Audio links).
4. Schließen Sie das Ausgabegerät, an den A/V-Ausgang (2) der
Umschaltbox an.
4.2 Bedienung
• Wählen Sie eines der Quellgeräte manuell über den Wahl-
schalter (1) an der Audio/Video-Umschaltbox aus.
4.3 Problembehebung
Problem
Kein Bild
Tab. 2: Problembehandlung
5 Wartung, Pflege, Lagerung und Transport
Die Produkte sind wartungsfrei.
ACHTUNG! Sachschäden
• Nur ein trockenes und weiches Tuch zum Reinigen verwenden.
• Keine Reinigungsmittel und Chemikalien verwenden.
• Kühl und trocken lagern.
• Produkt bei längerem Nichtgebrauch für Kinder unzugänglich und
in trockener und staubgeschützter Umgebung lagern.
• Originalverpackung für den Transport aufheben und verwenden.
• Vermeiden Sie extreme Belastungen wie Hitze und Kälte, Nässe
und direkte Sonneneinstrahlung, Mikrowellen sowie Vibrationen
und mechanischen Druck.
• Wenden Sie sich bei Fragen, Defekten, mechanischen Beschä-
digungen, Störungen und anderen nicht durch die Begleitdoku-
mentation behebbaren Probleme, an den Händler oder Hersteller.
6 Haftungshinweis
Druckfehler und Änderungen an Produkt, Verpackung oder
Produktdokumentation behalten wir uns vor.
• Beachten Sie unsere Garantiebedingungen. Diese können Sie in
aktueller Form unter den genannten Kontaktdaten anfragen.
7 Entsorgungshinweise
Elektrische und elektronische Geräte dürfen nach der europäischen
WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren
Bestandteile müssen getrennt der Wiederverwertung oder Entsorgung
zugeführt werden, weil giftige und gefährliche Bestandteile bei unsach-
gemäßer Entsorgung die Gesundheit und Umwelt nachhaltig schädigen
können.
Sie sind als Verbraucher nach dem Elektrogesetz (ElektroG) verpflichtet,
elektrische und elektronische Geräte am Ende ihrer Lebensdauer an den
Hersteller, die Verkaufsstelle oder an dafür eingerichtete, öffentliche
Sammelstellen kostenlos zurückzugeben. Einzelheiten dazu regelt das
jeweilige Landesrecht. Das Symbol auf dem Produkt, der Betriebs-
anleitung oder/und der Verpackung weist auf diese Bestimmungen hin.
Mit dieser Art der Stofftrennung, Verwertung und Entsorgung von Altge-
räten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.
WEEE Nr.: 82898622
8 EU-Konformitätserklärung
Mit dem CE Zeichen erklärt Goobay
Wentronic GmbH, dass das Produkt die grundlegenden Anforderungen
und Richtlinien der europäischen Bestimmungen erfüllt.
- 1 -
60925, 60926
Mögliche Lösung
1. Überprüfen Sie, ob alle Videokabel mit der
richtigen Anschlussbuchse verbunden sind.
2. Prüfen Sie, ob der Fernseher und die Quell-
geräte eingeschaltet sind.
, eine registrierte Handelsmarke der
®
by Wentronic GmbH | Pillmannstraße 12
38112 Braunschweig | Germany
Goobay
®
