ARRI TRUE BLUE ST 5 Theater Manual

Alles über die Theaterfunktionen Ihres Scheinwerfers
All about the Theater Features of your Lamphead
ST 5 Theater
TRUE BLUE
Allgemeine Hinweise
Die ARRI TRUE BLUE ST 5 Glühlichtscheinwerfer der

Theaterreihe sind für den Einsatz in Theater-Umgebung
konzipiert und dürfen nur von qualifizierten Personen betrieben
werden.
Dieses Beiblatt ist Teil der Bedienungsanleitung Ihres

Scheinwerfers, bitte lesen Sie es aufmerksam durch und
bewahren Sie es zusammen mit der Bedienungsanleitung
sorgfältig auf.
10
1
6
Abb. 1 / fi g. 1
5

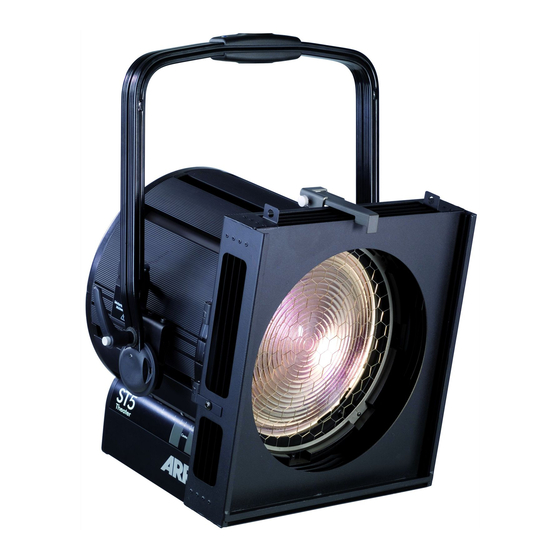

Produktbeschreibung
Die ARRI TRUE BLUE ST 5 Glühlichtscheinwerfer der

Theaterreihe sind mit einigen Extras für den optimalen Einsatz
in Theater-Umgebung ausgestattet.
Das Hauptmerkmal dieser Scheinwerfer-Reihe ist die vorge-
setzte Theaterkassette (1) zur Abdichtung gegen unerwünsch-
tes Streulicht und zur Anbringung von Theaterzubehör. Die
integrierten Lüftungsschlitze sorgen für ausgezeichnete
Wärmeableitung aus der Theaterkassette.
Weitere Besonderheiten der Theaterreihe
Zusätzliche Zubehörsicherung in Form von Sicherungsösen

(11) an der Theaterkassette.
Das Linsentor ist durch den Schnapphakenverschluss mit

Schraubverriegelung (2) gegen unbeabsichtigtes Aufklappen
bei schwerem Zubehör gesichert.
Die praktische Focusanzeige (9) kann direkt am Scheinwerfer

abgelesen werden.
Ein Streulichtrahmen (5) ist serienmäßiges Zubehör.

Der Haltebügel (7) kann sowohl an der Theaterkassette (1) als

auch am Scheinwerferkörper montiert werden. So lässt sich der
Scheinwerfer auch mit schwerem Zubehör optimal
ausbalancieren.
Eine zweite Sicherungsöse (8) am Scheinwerferkörper dient zur

Sicherungs des Scheinwerfers, wenn der Haltebügel an der
Theaterkassette montiert ist. Das Sicherungsseil muss nach
oben an der Zugstange befestigt werden.
Der verstärkte Haltebügel (7) sorgt für noch mehr Stabilität bei

schwerem Theaterzubehör.
Einsetzen und Sichern des Zubehörs (Abb. 3 und 4)
Torsicherung (6) durch Eindrücken des seitlichen Stifts

entriegeln, Torsicherung springt auf.
Zubehör, wie z.B. Flügeltor in den vorderen Einschub (10b) der

Theaterkassette (1) einsetzen. Der hintere Einschub (10a) dient
der Aufnahme von weiterem Zubehör, wie Filterrahmen oder
Scrims, ansonsten Streulichtrahmen einsetzen.
Torsicherung (6) wieder einrasten lassen.

Zubehör mit Hilfe eines Sicherungsseils, oder einer

Sicherungskette durch die Sicherungsösen (11) an der
Theaterkassette mit dem Zubehör verbinden und sichern.
VORSICHT! Die Tragfähigkeit des Sicherungsseiles und der

Verbindungsglieder muss ausreichend dimensioniert sein und
ist kurz zu halten. Sonst Gefahr durch herabfallende Teile!

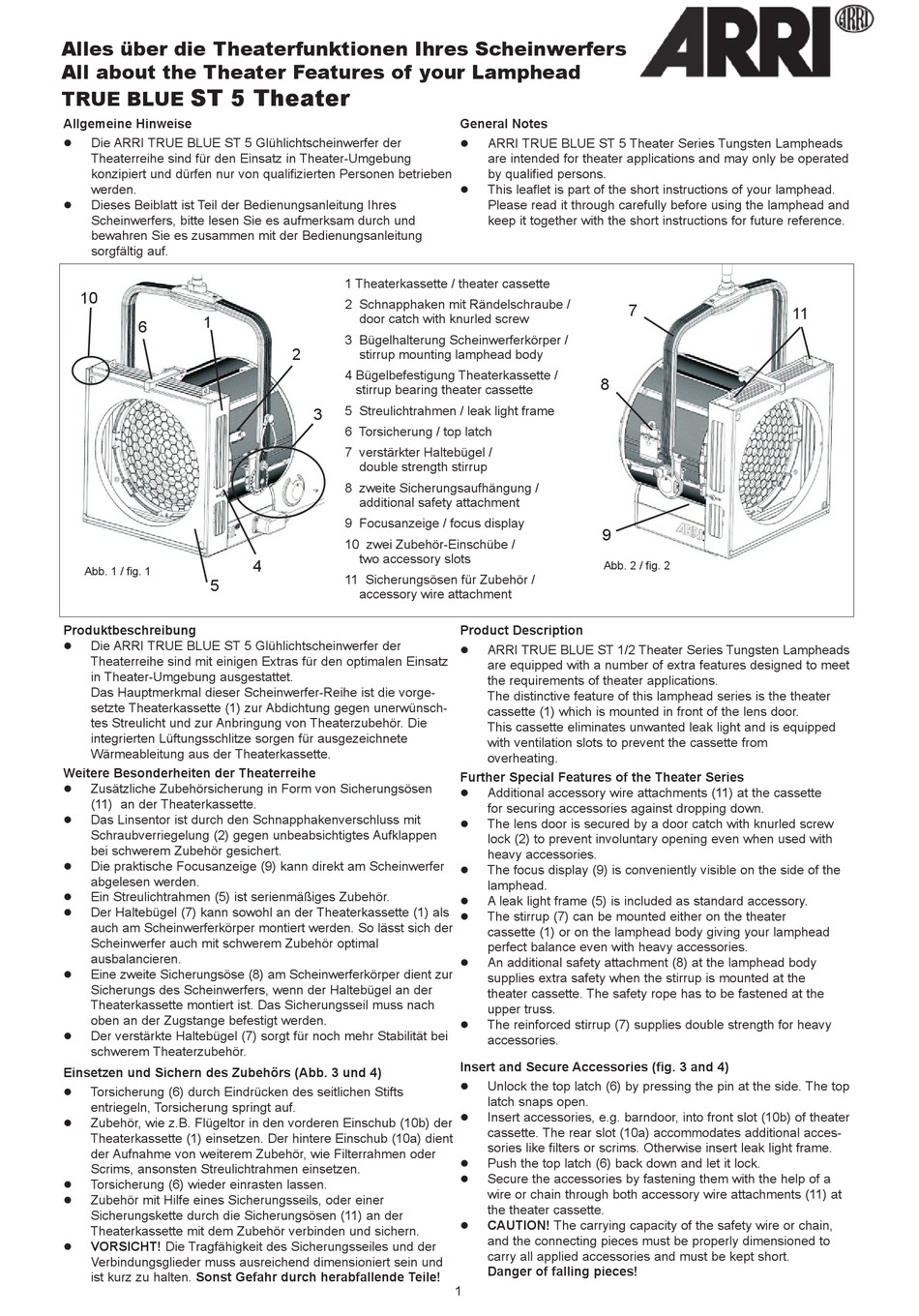

1 Theaterkassette / theater cassette
2 Schnapphaken mit Rändelschraube /
door catch with knurled screw
3 Bügelhalterung Scheinwerferkörper /
2
stirrup mounting lamphead body
4 Bügelbefestigung Theaterkassette /
stirrup bearing theater cassette
5 Streulichtrahmen / leak light frame
3
6 Torsicherung / top latch
7 verstärkter Haltebügel /
double strength stirrup
8 zweite Sicherungsaufhängung /
additional safety attachment
9 Focusanzeige / focus display
10 zwei Zubehör-Einschübe /
two accessory slots
4
11 Sicherungsösen für Zubehör /
accessory wire attachment

General Notes

ARRI TRUE BLUE ST 5 Theater Series Tungsten Lampheads

are intended for theater applications and may only be operated
by qualified persons.
This leaflet is part of the short instructions of your lamphead.

Please read it through carefully before using the lamphead and
keep it together with the short instructions for future reference.
7
8
9
Abb. 2 / fi g. 2

Product Description

ARRI TRUE BLUE ST 1/2 Theater Series Tungsten Lampheads

are equipped with a number of extra features designed to meet
the requirements of theater applications.
The distinctive feature of this lamphead series is the theater
cassette (1) which is mounted in front of the lens door.
This cassette eliminates unwanted leak light and is equipped
with ventilation slots to prevent the cassette from
overheating.

Further Special Features of the Theater Series

Additional accessory wire attachments (11) at the cassette

for securing accessories against dropping down.
The lens door is secured by a door catch with knurled screw

lock (2) to prevent involuntary opening even when used with
heavy accessories.
The focus display (9) is conveniently visible on the side of the

lamphead.
A leak light frame (5) is included as standard accessory.

The stirrup (7) can be mounted either on the theater

cassette (1) or on the lamphead body giving your lamphead
perfect balance even with heavy accessories.
An additional safety attachment (8) at the lamphead body

supplies extra safety when the stirrup is mounted at the
theater cassette. The safety rope has to be fastened at the
upper truss.
The reinforced stirrup (7) supplies double strength for heavy

accessories.

Insert and Secure Accessories (fig. 3 and 4)

Unlock the top latch (6) by pressing the pin at the side. The top

latch snaps open.
Insert accessories, e.g. barndoor, into front slot (10b) of theater

cassette. The rear slot (10a) accommodates additional acces-
sories like filters or scrims. Otherwise insert leak light frame.
Push the top latch (6) back down and let it lock.

Secure the accessories by fastening them with the help of a

wire or chain through both accessory wire attachments (11) at
the theater cassette.
CAUTION! The carrying capacity of the safety wire or chain,

and the connecting pieces must be properly dimensioned to
carry all applied accessories and must be kept short.
Danger of falling pieces!
