Installation/démontage des supports latéraux et/ou des
stabilisateurs de bassin
REMARQUE: Pour cette procédure, se référer à la FIGURE 2.10.
REMARQUE: pour retirer les supports latéraux ou les stabilisateurs de bassin, inverser cette procédure.
REMARQUE: si le dossier de positionnement InTouch PCS est installé sur un fauteuil électrique qui possède un porte‐fiches MK6i™ fixé
à la coquille du dossier, il pourrait être nécessaire de retirer les deux vis et écrous hexagonaux qui retiennent le porte‐fiches à la coquille du
dossier pour accéder aux fentes. Avant de retirer les vis, noter lʹorientation du porte‐fiches lorsquʹil est encore fixé à la coquille.
REMARQUE: les supports latéraux et stabilisateurs de bassin peuvent sʹinstaller en toute position sur la coquille du dossier pour mieux
sʹadapter à lʹutilisateur et DOIVENT TOUJOURS être retenus par deux vis à tête creuse avec rondelles.
REMARQUE: une clé 7/16 est nécessaire pour cette procédure.
REMARQUE: le support latéral peut être élevé ou abaissé dans les fentes du haut tous les 2,5 cm.
REMARQUE: le stabilisateur de bassin peut être élevé ou abaissé dans les fentes du haut tous les 2,5 cm.
1. Déterminer la position souhaitée pour attacher les supports latéraux ou les stabilisateurs de bassin à la coquille du
dossier.
2. Retirer les deux vis et écrous hexagonaux qui retiennent le support de fixation du porte‐fiches à la coquille. Si le
câblage est déjà prêt, laisser pendre le porte‐fiches MK6i et le support de fixation au câblage.
3. Pour chaque stabilisateur de bassin ou support latéral, fixer à la coquille de dossier avec deux vis à tête creuse et
rondelles.
4. Attacher les supports de fixation du porte‐fiches à la coquille de dossier avec deux vis et écrous hexagonaux.
Vis
Support
latéral
Stabilisateur de
bassin

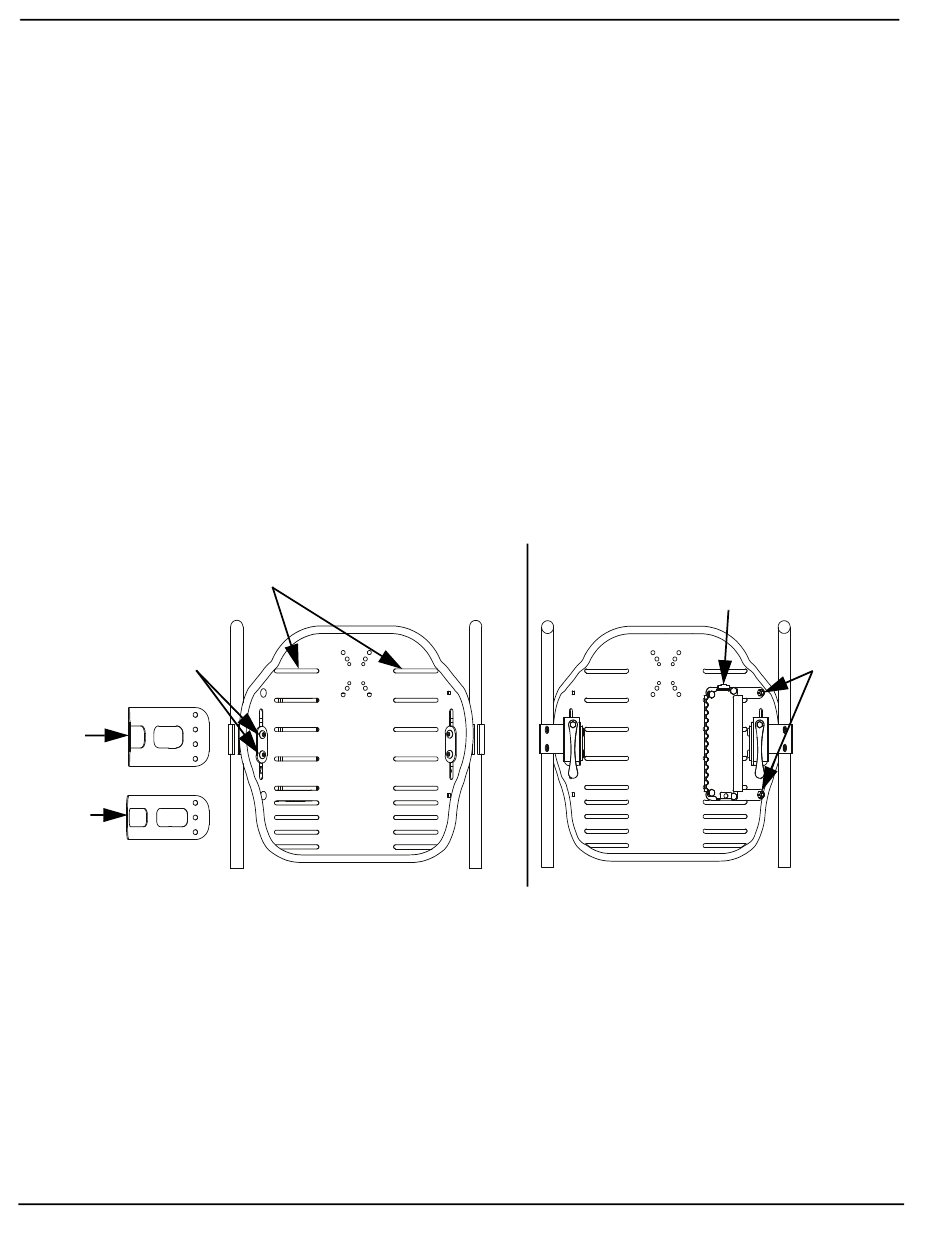

FIGURE 2.10 Installation/démontage des supports latéraux et/ou des stabilisateurs de bassin
Démontage du dossier pour le transport
REMARQUE: les deux loquets DOIVENT être en position débloquée (vers le haut) pour pouvoir retirer le dossier.
1. Sur chaque support de fixation du dossier, tirer légèrement en tournant le bas du loquet a 180° vers la position
débloquée (vers le haut).
2. Retirer le dossier des montants des tiges en canne du dossier en le soulevant.
Part No 1163138
Vue de face
Fentes
SECTION 2—INSTALLATION
Vue arrière
25
Dossier de positionnement InTouch™PCS™
Porte-fiches MK6i
Écrous
hexagonaux
