Speaka Professional SP-6518224 Operating Instructions

Bedienungsanleitung
2 Port Lautsprecher-Umschalter
Best.-Nr. 1629556
Bestimmungsgemäße Verwendung

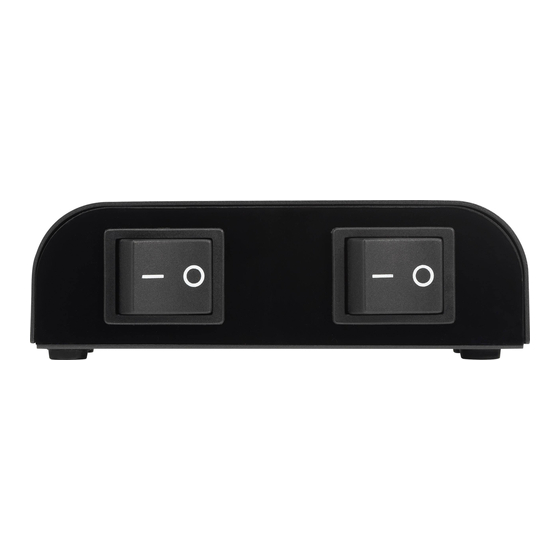

Das Produkt dient dazu, zwei Lautsprecher-Paare an einem Verstärker zu verwenden. Die Lautsprecher-
Paare können gleichzeitig oder separat geschaltet werden. Das Produkt verfügt über ein Metallgehäuse und
zwei separate Wippschalter. Dadurch werden Interferenzen und eine Verringerung der Lautstärke eliminiert.
Eine Verwendung ist nur in geschlossenen Räumen, also nicht im Freien erlaubt. Der Kontakt mit
Feuchtigkeit, z.B. im Badezimmer u.ä. ist unbedingt zu vermeiden.
Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder verändern. Falls
Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann das Produkt beschädigt werden.
Außerdem kann eine unsachgemäße Verwendung Gefahren wie z.B. Kurzschluss, Brand, Stromschlag, etc.
hervorrufen. Lesen Sie sich die Bedienungsanleitung genau durch und bewahren Sie diese auf. Reichen Sie
das Produkt nur zusammen mit der Bedienungsanleitung an dritte Personen weiter.
Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Alle enthaltenen
Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte
vorbehalten.
Lieferumfang
• Umschalter
• Bedienungsanleitung
Aktuelle Bedienungsanleitungen
Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads herunter oder
scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der Webseite.
Symbol-Erklärung
Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für Ihre Gesundheit besteht,
z.B. durch einen elektrischen Schlag.
Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in dieser
Bedienungsanleitung hin, die unbedingt zu beachten sind.
Das Pfeil-Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung
gegeben werden sollen.
Sicherheitshinweise
Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie
insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die
Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung nicht befolgen,
übernehmen wir für dadurch resultierende Personen-/Sachschäden keine Haftung.
Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie.
• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu einem
gefährlichen Spielzeug werden.
• Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht, starken
Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämpfen und
Lösungsmitteln.
• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer Betrieb und
schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr
gewährleistet, wenn das Produkt:
- sichtbare Schäden aufweist,
- nicht mehr ordnungsgemäß funktioniert,
- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde
oder
- erheblichen Transportbelastungen ausgesetzt wurde.
• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall aus bereits
geringer Höhe wird es beschädigt.
• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte,
an die das Produkt angeschlossen wird.
• Hören Sie Musik nicht über einen längeren Zeitraum mit übermäßiger Lautstärke. Hierdurch
kann das Gehör geschädigt werden.
• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit
oder den Anschluss des Produkts haben.
• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem
Fachmann bzw. einer Fachwerkstatt durchführen.
• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet werden,
wenden Sie sich an unseren technischen Kundendienst oder an andere Fachleute.
Anschluss
Falls Sie die folgenden Hinweise nicht beachten, können das Produkt, die Lautsprecher und der
Verstärker beschädigt werden.
Schalten Sie den Verstärker aus, bevor Sie die Kabel anschließen. Überprüfen Sie alle
Kabelverbindungen, bevor Sie den Verstärker einschalten.
Führen Sie die Litzen korrekt in die Anschlüsse ein. Ansonsten besteht die Gefahr eines
Kurzschlusses.
Verwenden Sie nur geeignete Lautsprecherkabel. Wenden Sie sich im Zweifelsfall an einen
Fachmann.
Schließen Sie an den Lautsprecher-Ausgängen ausschließlich Passiv-Lautsprecher an (keine
Aktiv-Lautsprecher).
Verbinden Sie den Verstärker-Eingang ausschließlich mit den Lautsprecher-Ausgängen eines
geeigneten Audio-Verstärkers.
Informieren Sie sich in der Bedienungsanleitung des Verstärkers und der Lautsprecher über
deren technische Daten und eventuelle Besonderheiten bei den Anschlüssen.
Beachten Sie die Beschriftung der Anschlüsse.
Beschriftung
+
–
Right
Left
SPEAKER OUTPUT
PAIR 1
PAIR 2
AMP (AMPLIFIER) INPUT
Inbetriebnahme
• Schalten Sie den Verstärker ein und starten Sie die Audio-Wiedergabe.
• Wählen Sie mit den Wippschaltern eines der Lautsprecher-Paare oder beide Lautsprecher-Paare aus
(ON = Ein / OFF = Aus).
Falls nur ein Lautsprecher-Paar angeschlossen ist, muss sich der Wippschalter des unbelegten
Anschlusses in der Stellung OFF befinden. Ansonsten ist kein korrekter Betrieb möglich.
Durch die Schaltungstechnik wird gewährleistet, dass der Impedanzwert, mit dem der
Verstärker-Ausgang belastet wird, in keinem Fall unter die Impedanz des Lautsprechers mit
dem kleinsten Impedanzwert sinkt.
Pflege und Reinigung
• Schalten Sie vor einer Reinigung den angeschlossenen Verstärker aus.
• Verwenden Sie auf keinen Fall aggressive Reinigungsmittel, Reinigungsalkohol oder andere chemische
Lösungen, da dadurch das Gehäuse angegriffen oder gar die Funktion beeinträchtigt werden kann.
• Verwenden Sie ein trockenes, faserfreies Tuch zur Reinigung des Produkts.
Entsorgung
Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen Sie das
Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen.
Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten Ihren Beitrag zum Umweltschutz.
Technische Daten
Belastung .............................................. 150 W RMS pro Kanal
Impedanz .............................................. 4 – 16 Ω
Kabellänge ............................................ max. 50 m
Kabelquerschnitt ................................... max. 2,5 mm
Betriebs-/Lagerbedingungen ................ -25 bis +85 ºC, 20 – 75 % rF
Abmessungen (B x H x T) .................... 140 x 37 x 75 mm
Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder
die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers.
Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.
Copyright 2018 by Conrad Electronic SE.
Bedeutung
positiver Anschluss
negativer Anschluss
rechter Anschluss
linker Anschluss
Lautsprecher-Ausgang
Lautsprecher-Paar 1
Lautsprecher-Paar 2
Verstärker-Eingang
