Minirack
KAWASAKI Z 650
ab Baujahr 2017
from date of manufacture 2017
Artikel Nr.: / Item-no.:
2527
660
01 01
schwarz/black
INHALT
CONTENTS
1x
700009031
1x
700009538
1x
700009539
1x
700009542
2x
Zylinderschraube Innensechskant M8x40
2x
Zylinderschraube Innensechskant M8x55
4x
Senkkopfschrauben M6x20
4x
U-Scheiben ø6,4
2x
U- Scheibe Ø8,4
4x
selbstsichernde Muttern M6
2x
Aludistanz Ø18xØ9x40mm
1x
Logo Hepco & Becker ø30mm
4x
Verschlußstopfen Ø8 mm
Bild/picture: KAWASAKI Z 650
BENÖTIGTE WERKZEUGE
TOOLS REQUIRED
KAWASAKI Ninja 650
ab Baujahr 2017
from date of manufacture 2017
Artikel Nr.: / Item-no.:
2528
660

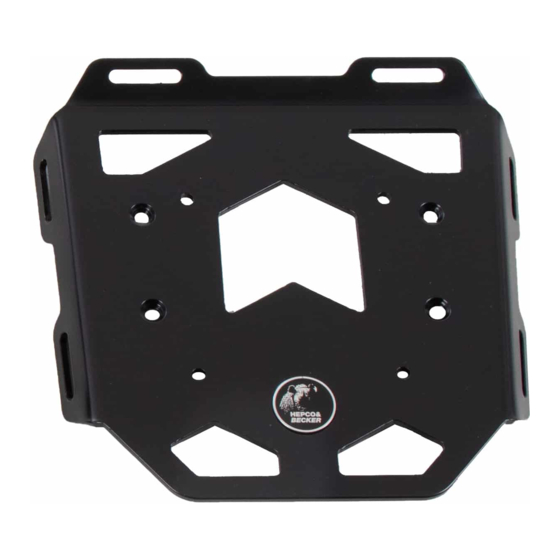

Minirack Alupalette - alu palette
Rohradapter links - tube adapter left
Rohradapter rechts - tube adapter right
Schraubensatz/Screw kit:
Set
Verlängerung/extension
01 01
schwarz/black
2x
allen screw M8x35
2x
allen screw M8x50
4x
countersunk screws M6x20
4x
washer ø6,4
2x
washer Ø8,4
4x
self lock nut M6
4x
alu spacer Ø18xØ9x40mm
1x
emblem Hepco & Becker
4x
plastic plugs Ø8 mm
Kombinierbar mit/Combinable with:
C-Bow Taschenhalter /C-Bow soft bag holder
Ratsche/Ratchet
1
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for hepco & becker Minirack
Summary of Contents for hepco & becker Minirack
- Page 1 2527 2528 01 01 01 01 schwarz/black schwarz/black INHALT CONTENTS 700009031 Minirack Alupalette - alu palette 700009538 Rohradapter links - tube adapter left 700009539 Rohradapter rechts - tube adapter right 700009542 Schraubensatz/Screw kit: Zylinderschraube Innensechskant M8x40 allen screw M8x35 Zylinderschraube Innensechskant M8x55...
- Page 2 Minirack KAWASAKI Z 650 KAWASAKI Ninja 650 ab Baujahr 2017 ab Baujahr 2017 from date of manufacture 2017 from date of manufacture 2017 Artikel Nr.: / Item-no.: Artikel Nr.: / Item-no.: 2527 2528 01 01 01 01 schwarz/black schwarz/black WICHTIG IMPORTANT Die Voraussetzung für die Montage ist natürlich eine gewisse technische Erfahrung.
- Page 3 Nun alle Teile festziehen und Logo einkleben. Die nicht benutzen Bohrungen mit den Verschlußstopfen Ø8 mm verschließen. Fastening of the Minirack: At the tube adapters with countersunk head screws M6x20. Secure it with self lock nuts M6 and washers Ø6,4. Now, screw on all bolts and nuts and stick the logo into the cutout.Seal up the 4 holes...
