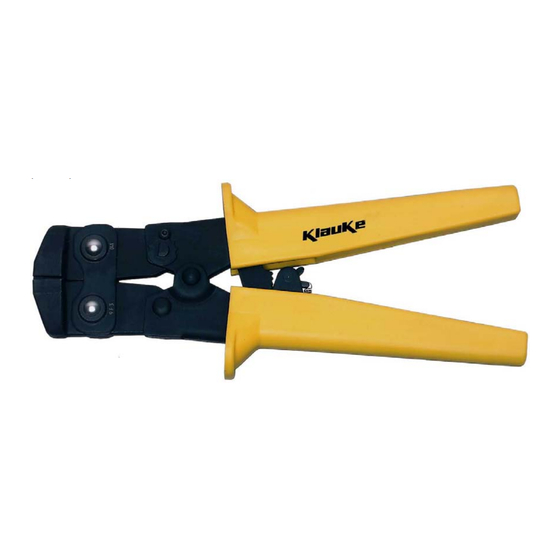

Klauke TEXTRON K 66 Instruction Manual

Auf dem Knapp 46
D-42855 Remscheid
_________________________________________________________________________________________________________________
Bedienungsanleitung
Preßwerkzeug K 66
1. Allgemeine Hinweise
Vor Inbetriebnahme Ihres Preßwerkzeuges lesen Sie sich die Bedienungsanleitung
sorgfältig durch.
2. Technische Daten
- Gewicht:
- Länge:
- Preßbereich: für Aderendhülsen nach DIN 46228 Teil 2 von 0,5-2,5 mm², Ader- und
3. Bedienung des Werkzeuges
Um das Werkzeug zu öffnen pressen Sie die Griffe fest zusammen bis die Sperr-
vorrichtung sich löst. Legen Sie das Verbindungsmaterial in das entsprechende Profil
und schließen Sie das Werkzeug vollständig.
Das Werkzeug ist mit einem Ratschenmechanismus ausgestattet, der das
Verbindungsmaterial erst wieder freigibt, wenn der Preßzyklus vollständig beendet
wurde.
Im Falle einer Fehlbedienung, z.B. einer falschen Zuordnung des Verbindungs-
materials zum Preßprofil, kann der Preßvorgang durch Betätigung des Ratschenhebels
(Pos. 1) unterbrochen werden.
Vor Arbeitsbeginn ist ein spannungsfreier Zustand der zu verpressenden Verbindung
sicherzustellen.
4. Wartung
Das Preßwerkzeug ist nach jedem Gebrauch zu reinigen und die Bolzenverbindungen
einschließlich des Ratschenmechanismus sind leicht einzuölen.
WE.3251 Version 1.a
0,650 kg
ca. 240 mm
Isolationscrimpung erfolgt bei diesem Werkzeug in einem Arbeitsgang.
Achtung
Es dürfen keine unter Spannung stehenden Teile verpreßt werden.
Tel.: ++49 (0)2191/907-0
Fax: ++49 (0)2191/907-141

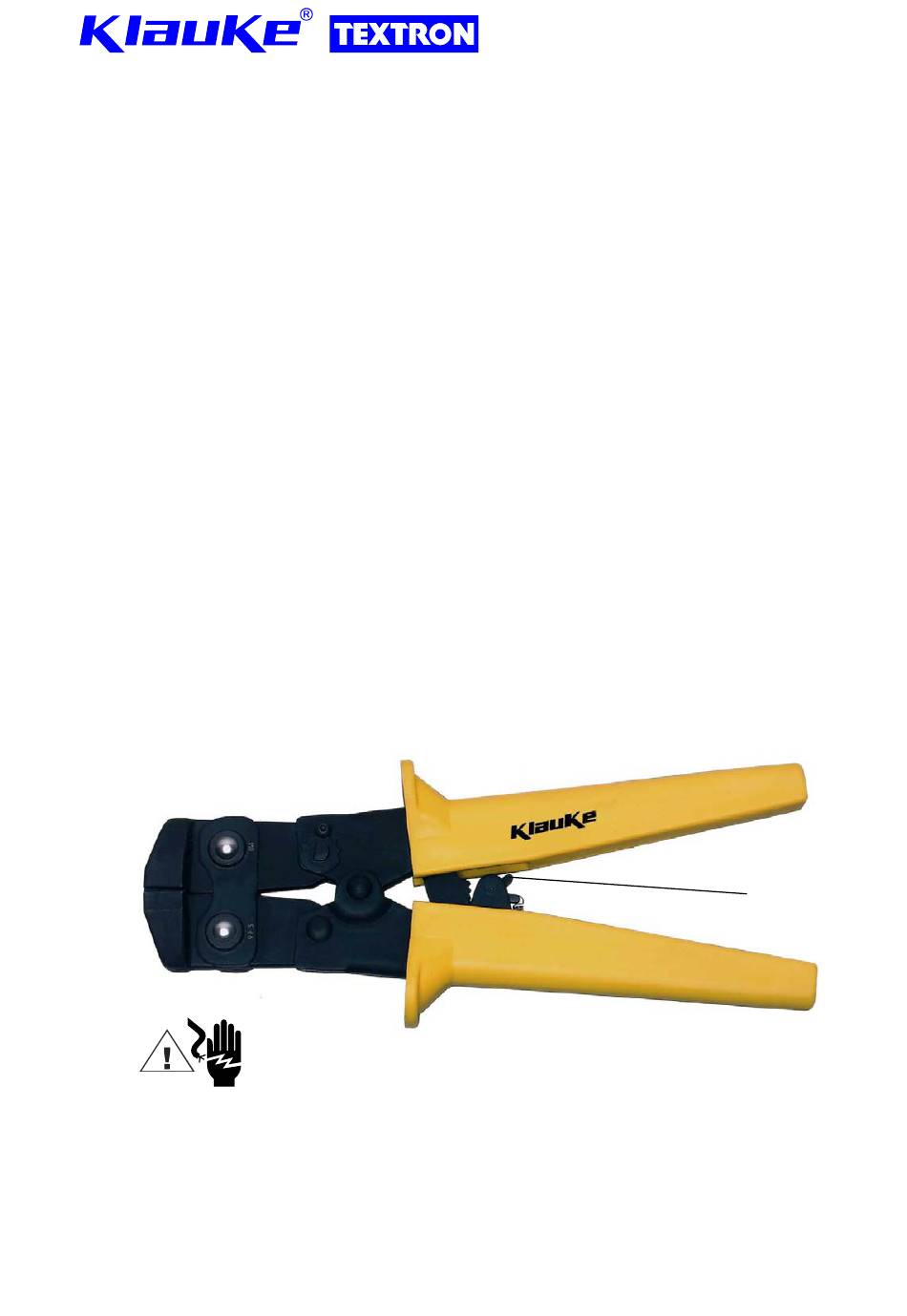

Pos. 1
 5/99
