Sortie Analogique - Solid State Logic XLogic Alpha VHD Pre Installation Manual

2. Connect
DC
+5V - 0.5A
+/-15V - 0.3A
POWER
Courant continu
+5V, ±15Vdc fourni par
l'alimentation externe
Connections sur panneau avant
DIN 5 broches 180° XLR-F 3 broches
0V
Pin 1
0V
Pin 2
+5V
Pin 3
–15V
Pin 4
+15V
Pin 5
Solid State Logic - Oxford - England
ALPHA VHD Pre
Part no. 629998XA
Serial No
12345
MANUFACTURED IN U.K.
XLR-M 3 broches
0V 0V
+ve +ve
–ve –ve
Entrées microphone
Symétriques, niveau d'entrée maximum: 0dBu (+20dBu avec Pad)
4 3 2 1 4
OUTPUT

Sortie Analogique

Symétrique, niveau de sortie maximal: +24dBu

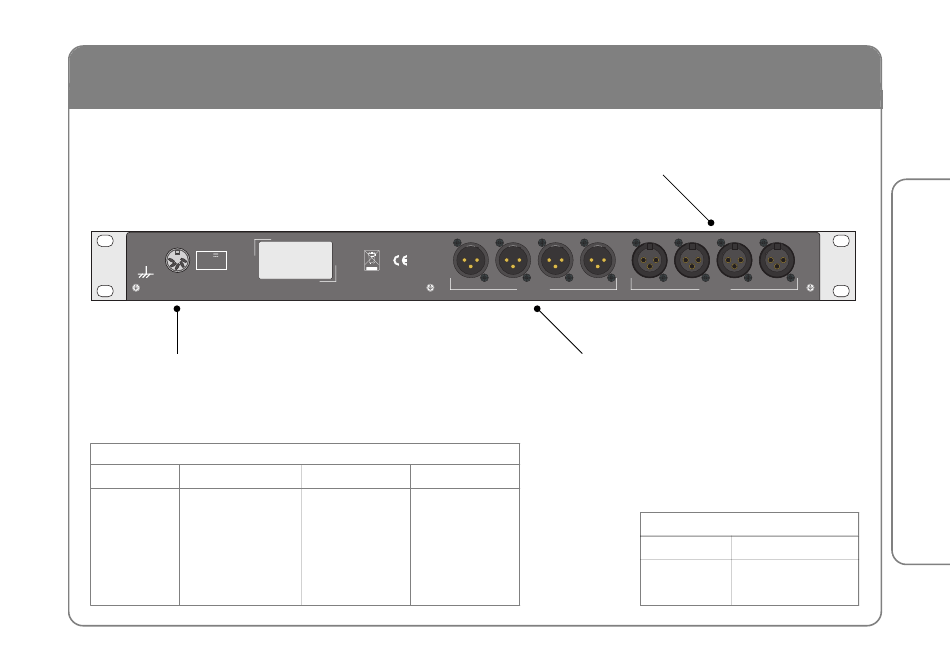

Connections sur panneau arrière
Instrument
Pointe (Tip)
Gaine (Sleeve) 0V
3 2 1
INPUT
Jack 6,35 mono
Signal
