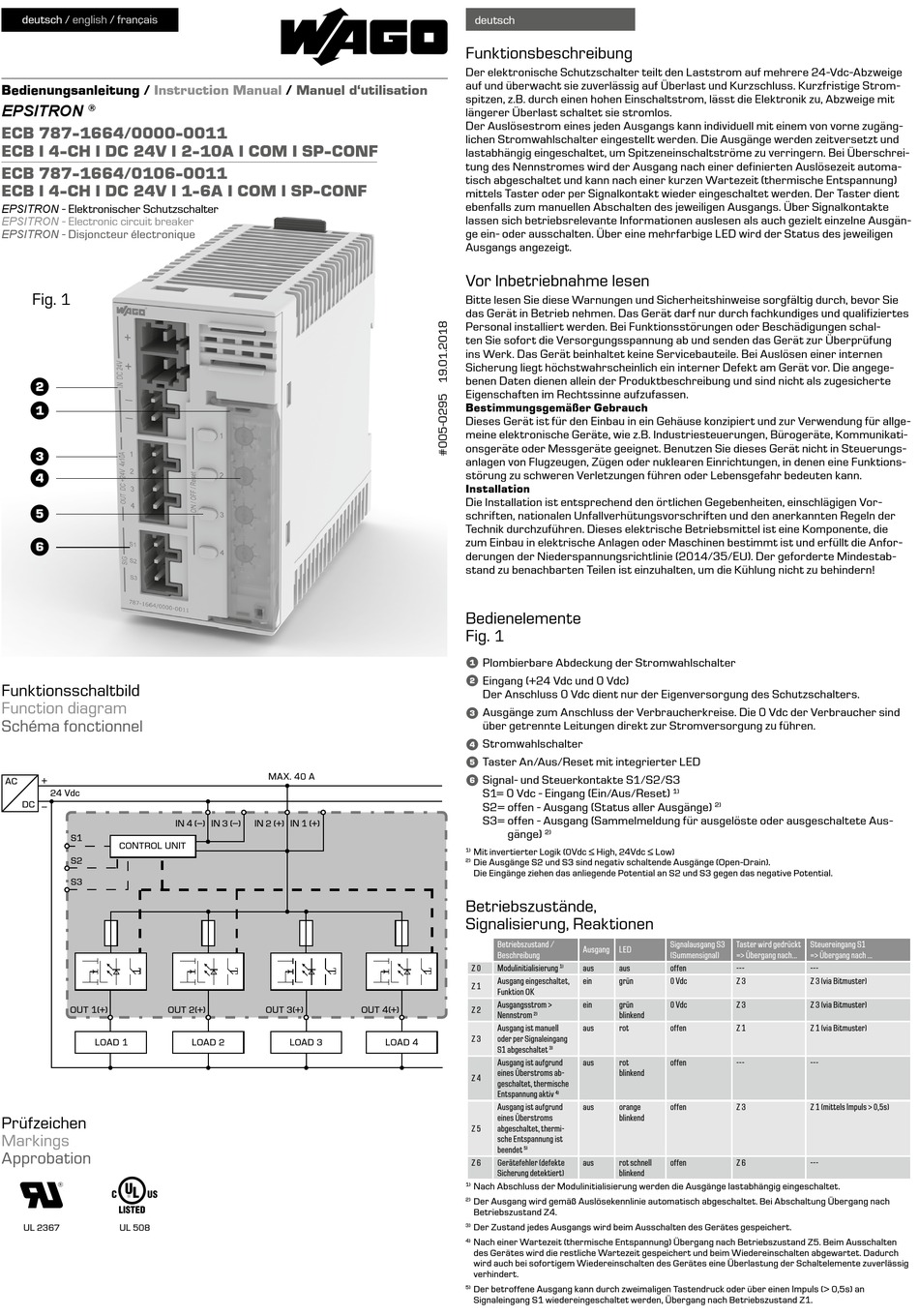

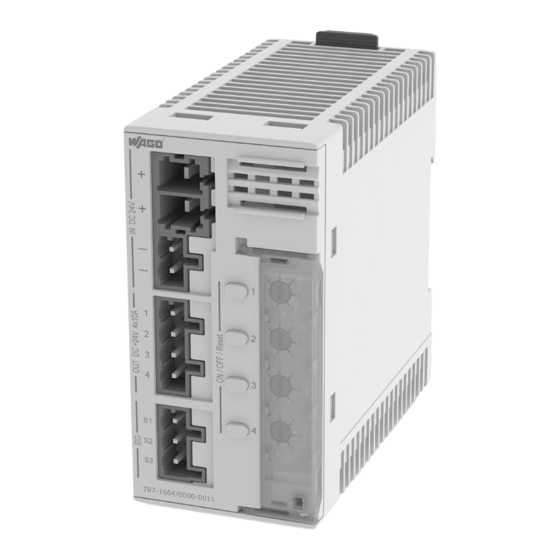

WAGO EPSITRON ECB 787-1664/0000-0011 Instruction Manual

deutsch / english / français
Bedienungsanleitung / Instruction Manual
EPSITRON
®
ECB 787-1664/0000-0011
ECB I 4-CH I DC 24V I 2-10A I COM I SP-CONF
ECB 787-1664/0106-0011
ECB I 4-CH I DC 24V I 1-6A I COM I SP-CONF
EPSITRON - Elektronischer Schutzschalter
EPSITRON - Electronic circuit breaker
EPSITRON - Disjoncteur électronique
Fig. 1
2
1
3
4
5
6
Funktionsschaltbild
Function diagram
Schéma fonctionnel
+
AC
24 Vdc
DC
–
S1
CONTROL UNIT
S2
S3
OUT 1(+) OUT 2(+)
LOAD 1
Prüfzeichen
Markings
Approbation
U o
UL 2367 UL 508
/ Manuel d'utilisation
MAX. 40 A
IN 4 (–) IN 3 (–) IN 2 (+) IN 1 (+)
OUT 3(+)
LOAD 2 LOAD 3
deutsch
Funktionsbeschreibung
Der elektronische Schutzschalter teilt den Laststrom auf mehrere 24-Vdc-Abzweige
auf und überwacht sie zuverlässig auf Überlast und Kurzschluss. Kurzfristige Strom-
spitzen, z.B. durch einen hohen Einschaltstrom, lässt die Elektronik zu, Abzweige mit
längerer Überlast schaltet sie stromlos.
Der Auslösestrom eines jeden Ausgangs kann individuell mit einem von vorne zugäng-
lichen Stromwahlschalter eingestellt werden. Die Ausgänge werden zeitversetzt und
lastabhängig eingeschaltet, um Spitzeneinschaltströme zu verringern. Bei Überschrei-
tung des Nennstromes wird der Ausgang nach einer definierten Auslösezeit automa-
tisch abgeschaltet und kann nach einer kurzen Wartezeit (thermische Entspannung)
mittels Taster oder per Signalkontakt wieder eingeschaltet werden. Der Taster dient
ebenfalls zum manuellen Abschalten des jeweiligen Ausgangs. Über Signalkontakte
lassen sich betriebsrelevante Informationen auslesen als auch gezielt einzelne Ausgän-
ge ein- oder ausschalten. Über eine mehrfarbige LED wird der Status des jeweiligen
Ausgangs angezeigt.
Vor Inbetriebnahme lesen
Bitte lesen Sie diese Warnungen und Sicherheitshinweise sorgfältig durch, bevor Sie
das Gerät in Betrieb nehmen. Das Gerät darf nur durch fachkundiges und qualifiziertes
Personal installiert werden. Bei Funktionsstörungen oder Beschädigungen schal-
ten Sie sofort die Versorgungsspannung ab und senden das Gerät zur Überprüfung
ins Werk. Das Gerät beinhaltet keine Servicebauteile. Bei Auslösen einer internen
Sicherung liegt höchstwahrscheinlich ein interner Defekt am Gerät vor. Die angege-
benen Daten dienen allein der Produktbeschreibung und sind nicht als zugesicherte
Eigenschaften im Rechtssinne aufzufassen.
Bestimmungsgemäßer Gebrauch
Dieses Gerät ist für den Einbau in ein Gehäuse konzipiert und zur Verwendung für allge-
meine elektronische Geräte, wie z.B. Industriesteuerungen, Bürogeräte, Kommunikati-
onsgeräte oder Messgeräte geeignet. Benutzen Sie dieses Gerät nicht in Steuerungs-
anlagen von Flugzeugen, Zügen oder nuklearen Einrichtungen, in denen eine Funktions-
störung zu schweren Verletzungen führen oder Lebensgefahr bedeuten kann.
Installation
Die Installation ist entsprechend den örtlichen Gegebenheiten, einschlägigen Vor-
schriften, nationalen Unfallverhütungsvorschriften und den anerkannten Regeln der
Technik durchzuführen. Dieses elektrische Betriebsmittel ist eine Komponente, die
zum Einbau in elektrische Anlagen oder Maschinen bestimmt ist und erfüllt die Anfor-
derungen der Niederspannungsrichtlinie (2014/35/EU). Der geforderte Mindestab-
stand zu benachbarten Teilen ist einzuhalten, um die Kühlung nicht zu behindern!
Bedienelemente
Fig. 1
1
Plombierbare Abdeckung der Stromwahlschalter
2
Eingang (+24 Vdc und 0 Vdc)
Der Anschluss 0 Vdc dient nur der Eigenversorgung des Schutzschalters.
3
Ausgänge zum Anschluss der Verbraucherkreise. Die 0 Vdc der Verbraucher sind
über getrennte Leitungen direkt zur Stromversorgung zu führen.
4
Stromwahlschalter
5
Taster An/Aus/Reset mit integrierter LED
6
Signal- und Steuerkontakte S1/S2/S3
S1= 0 Vdc - Eingang (Ein/Aus/Reset)
S2= offen - Ausgang (Status aller Ausgänge)
S3= offen - Ausgang (Sammelmeldung für ausgelöste oder ausgeschaltete Aus-
gänge)
1) Mit invertierter Logik (0Vdc ≙ High, 24Vdc ≙ Low)
2) Die Ausgänge S2 und S3 sind negativ schaltende Ausgänge (Open-Drain).
Die Eingänge ziehen das anliegende Potential an S2 und S3 gegen das negative Potential.
Betriebszustände,
Signalisierung, Reaktionen
Betriebszustand /
Beschreibung
Z 0 Modulinitialisierung
Ausgang eingeschaltet,
Z 1
Funktion OK
Ausgangsstrom >
OUT 4(+) Z 2
Nennstrom 2)
Ausgang ist manuell
Z 3 oder per Signaleingang
LOAD 4
S1 abgeschaltet
Ausgang ist aufgrund
eines Überstroms ab-
Z 4
geschaltet, thermische
Entspannung aktiv
Ausgang ist aufgrund
eines Überstroms
Z 5 abgeschaltet, thermi-
sche Entspannung ist
beendet 5)
Z 6 Gerätefehler (defekte
Sicherung detektiert)
1) Nach Abschluss der Modulinitialisierung werden die Ausgänge lastabhängig eingeschaltet.
Der Ausgang wird gemäß Auslösekennlinie automatisch abgeschaltet. Bei Abschaltung Übergang nach
2)
Betriebszustand Z4.
Der Zustand jedes Ausgangs wird beim Ausschalten des Gerätes gespeichert.
3)
4) Nach einer Wartezeit (thermische Entspannung) Übergang nach Betriebszustand Z5. Beim Ausschalten
des Gerätes wird die restliche Wartezeit gespeichert und beim Wiedereinschalten abgewartet. Dadurch
wird auch bei sofortigem Wiedereinschalten des Gerätes eine Überlastung der Schaltelemente zuverlässig
verhindert.
Der betroffene Ausgang kann durch zweimaligen Tastendruck oder über einen Impuls (> 0,5s) an
5)
Signaleingang S1 wiedereingeschaltet werden, Übergang nach Betriebszustand Z1.
1)
2)
2)
Signalausgang S3
Ausgang LED
(Summensignal)
1) aus aus offen
ein grün 0 Vdc
ein grün 0 Vdc
blinkend
aus rot offen
3)
aus rot offen
blinkend
4)
aus orange offen
blinkend
aus rot schnell offen
blinkend
Taster wird gedrückt Steuereingang S1
=> Übergang nach... => Übergang nach ...
--- ---
Z 3 Z 3 (via Bitmuster)
Z 3 Z 3 (via Bitmuster)
Z 1 Z 1 (via Bitmuster)
--- ---
Z 3 Z 1 (mittels Impuls > 0,5s)
Z 6 ---
