pizzato FD EX7 Series Manual

1 INFORMAZIONI SUL PRESENTE DOCUMENTO
1.1 Funzione
Il presente manuale di istruzioni fornisce informazioni su installazione, collegamento
e uso sicuro degli articoli FD ...-EX7,
FL ...-EX7, FM ...-EX7.
1.2 A chi si rivolge
Le operazioni che trovate nel presente manuale di istruzioni, dovranno essere
eseguite esclusivamente da personale qualificato all'installazione di dispositivi in
ambienti ATEX con pericolo di esplosione, perfettamente in grado di comprenderle e
con le opportune autorizzazioni.
1.3 Campo di applicazione
Le presenti istruzioni si applicano esclusivamente alle serie
FD ...-EX7, FL ...-EX7, FM ...-EX7 e ai loro accessori.
2 SIMBOLOGIA UTILIZZATA
Questo simbolo segnala valide informazioni supplementari
Attenzione: Il mancato rispetto di questa nota di attenzione può causare rotture
o malfunzionamenti, perdita della funzione di sicurezza svolta dal dispositivo e gravi
danni a persone o cose.
3 DESCRIZIONE
3.1 Descrizione del dispositivo

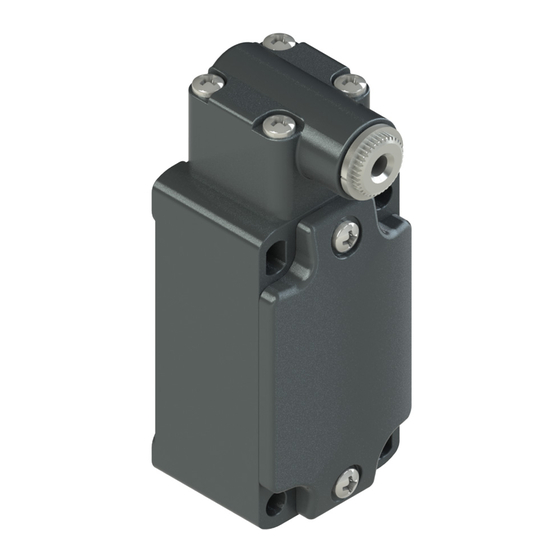

I dispositivo descritto nel presente manuale consiste in un interruttore di posizione,
costituito da una custodia in metallo, contenente dei contatti elettrici azionati mediante
delle teste di azionamento.
3.2 Uso previsto del dispositivo
- Il dispositivo descritto nel presente manuale nasce per essere applicato su macchine
industriali con o senza rischio di esplosione.
- E' vietata la vendita diretta al pubblico di questo dispositivo.
- Non è consentito utilizzare il dispositivo per usi diversi da quanto indicato nel
presente manuale.
4 ISTRUZIONI DI MONTAGGIO
4.1 Condizioni generali
- Prima di eseguire l'installazione, leggere attentamente il presente manuale al
fine di assicurare il corretto funzionamento del dispositivo e garantire sicurezza
dell'applicazione.
Se tuttavia vi dovessero restare dubbi o domande da porre, potete contattare il nostro
Ufficio Tecnico (vedi paragrafo SUPPORTO).
- Nella scelta e nell'utilizzo dei dispositivi si devono osservare le norme generali
d'ingegneria, le norme specifiche nazionali e le direttive applicabili.
- L'impiego implica il rispetto e la conoscenza della Direttiva ATEX 2014/34/UE.
- Per l'utilizzo in aree potenzialmente esplosive, devono essere osservate le norme
per l'installazione previste dalle regole tecniche relative alla zona per cui il dispositivo
è stato progettato.
- La mancata osservanza delle indicazioni riportate sul manuale operativo o lo
scorretto utilizzo durante il servizio possono portare al danneggiamento del dispositivo
e alla perdita della funzione di sicurezza svolta dal dispositivo stesso.
Questo comporta la cessazione della garanzia sull'articolo e solleva il costruttore da
qualsiasi responsabilità.
- Conservare i prodotti nell'imballo originale, in un ambiente asciutto, con temperatura
compresa tra -40°C e +70°C
Attenzione: Prima di procedere con l'installazione del dispositivo verificare
accuratamente che le marcature presenti sul prodotto sia compatibili con la
classificazione ATEX del sito di utilizzo. Il mancato rispetto di questa
prescrizione può provocare gravi danni alle persone fino alla morte, e gravi danni alle
cose.
Dispositivi tipo: Marcature
FD.....-EX7 I M2 Ex ia I Mb
FL.....-EX7 II 2G Ex ia IIC T6 Gb
FM.....-EX7
Attenzione: Questi dispositivi devono essere inseriti in un sistema
intrinsecamente sicuro costituito solo da componenti che non riducono la
sicurezza intrinseca prevista per la propria classe di protezione. Ogni dispositivo deve
essere usato solo:
- per un singolo sistema a sicurezza intrinseca per interruttori con unità di contatto 20,
21, 22, 28, 29, 30, 33, 34, 66, 67.
- per uno o due sistemi a sicurezza intrinseca per interruttori con unità di contatto 5,
6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 37.
Struttura Codice: FD 2038-M2-EX7
FD - Tipo di custodia
20 - Tipo unità di contatto
38 - Tipo di testa
4.2 Strumenti
Per l'installazione di questi dispositivi sono richiesti normali cacciaviti e chiavi utensili.
4.3 Parametri elettrici
Attenzione: I parametri elettrici sono indicati sul prodotto, nel presente
manuale e nel certificato, devono essere assolutamente osservati:
-Tensione massima d'interruzione 30V dc
-Corrente massima d'interruzione 2,5A
4.4 Installazione
È possibile fissare il dispositivo in qualsiasi posizione.
-Fissare sempre il dispositivo con almeno due viti di adeguata resistenza e dimensioni
Pizzato Elettrica Srl
via Torino, 1
36063 MAROSTICA (VI)
ITALY
per le sollecitazioni previste. Serrare con coppia compresa tra 2 e 3 Nm.
- Non sollecitare il dispositivo con flessioni o torsioni.
- Serrare le viti del coperchio, della testa e della leva con una coppia compresa tra
0,8 Nm e 1,2 Nm.
- Non oltrepassare la corsa massima di azionamento.
4.5 Prescrizioni di installazione
- Non eseguire nessuna operazione all'interno del dispositivo in presenza di tensione.
- Il mantenimento nei limiti di temperatura ambiente (da -20°C a +60°C) e l'osservanza
delle istruzioni fornite con il dispositivo sono prescrizioni necessarie per il corretto
funzionamento.
- Durante l'installazione e la connessione assicurarsi che i conduttori siano
correttamente posizionati e serrati nei morsetti.
- Serrare i morsetti dei conduttori interni con una coppia compresa tra 0,6 Nm e 0,8
Nm.
- Utilizzare sempre un pressacavo appropriato all'ambiente potenzialmente esplosivo
di utilizzo e alla sezione del cavo. Il pressacavo deve avere un grado di protezione IP
secondo EN 60529 almeno pari o superiore al dispositivo.
- Per collegare il cavo di massa esterno utilizzare un capocorda ad occhiello.
- Non smontare il dispositivo. Nel caso si renda necessaria la regolazione della testa
del dispositivo, dopo la regolazione, riposizionare la testa nella sede con la massima
cura.
- Al termine del cablaggio, verificare che nessun elemento contaminante sia stato
introdotto all'interno del dispositivo.
- Prima di chiudere il coperchio del dispositivo verificare il corretto posizionamento
delle guarnizioni di tenuta.
- Verificare che i cavi elettrici, puntalini, sistemi di numerazione dei cavi o altre parti
non impediscano una corretta chiusura del coperchio o che schiacciandosi tra loro
non possano danneggiare o comprimere l'unità di contatto interna.
- Durante e dopo l'installazione non tirare i cavi elettrici collegati al dispositivo. Nel
caso venissero applicate elevate forze di trazione ai cavi elettrici (non supportate da
un adeguato pressacavo) l'unità di contatto del dispositivo potrebbe danneggiarsi.
- Al termine del cablaggio e prima della messa in servizio, verificare la corrispondenza
tra coperchio e custodia, del codice identificativo del dispositivo.
4.6 Messa in prova
Quando l'installazione è eseguita da personale qualificato, non è richiesto alcun
periodo di messa in prova.
5 AVVERTENZE PER UN USO CORRETTO
5.1 Installazione
- Non modificare il dispositivo per nessun motivo.
- Non superare le coppie di serraggio indicate nel presente manuale.
- Se dispositivo svolge una funzione di protezione degli operatori secondo EN ISO
14119, l'installazione inadeguata o le manomissioni possono causare gravi lesioni
alle persone fino alla morte.
- Questi dispositivi non devono essere né aggirati, né rimossi, né ruotati o resi
inefficaci in altra maniera.
- Se la macchina dove il dispositivo è installato viene utilizzata per un uso diverso
da quello specificato, il dispositivo potrebbe non fornire una protezione efficace per
l'operatore.
- La categoria di sicurezza del sistema (secondo EN ISO 13849-1) comprendente il
dispositivo di sicurezza, dipende anche dai componenti esterni ad esso collegati e
dalla loro tipologia.
- Prima dell'installazione assicurarsi che il dispositivo sia integro in ogni sua parte.
- Prima dell'installazione assicurarsi che i cavi di connessione non siano sotto
tensione.
- Evitare piegature eccessive dei cavi di connessione per impedire cortocircuiti e
interruzioni.
- Non verniciare o dipingere il dispositivo.
- Non forare il dispositivo.
- Non utilizzare il dispositivo come supporto o appoggio per altre strutture come
canaline, guide di scorrimento o altro.
- Prima della messa in funzione, assicurarsi che l'intera macchina (o il sistema)
sia conforme alle norme applicabili e ai requisiti della Direttiva Compatibilità
Elettromagnetica.
- La superficie di montaggio dell'interruttore deve essere sempre piana e pulita.
- La documentazione necessaria per una corretta installazione e manutenzione è
Nr. Certificato
sempre disponibile nelle seguenti lingue: Inglese, Francese, Tedesco, Italiano.
BVS 05 ATEX E107
- Nel caso l'installatore non sia in grado di comprendere pienamente la
Dekra Exam
documentazione, non deve procedere con l'installazione del prodotto e può chiedere
assistenza (vedi paragrafo SUPPORTO).
- Allegare sempre le presenti prescrizioni d'impiego nel manuale della macchina in
cui il dispositivo è installato.
- La conservazione delle presenti prescrizioni d'impiego deve permettere la loro
consultazione per tutto il periodo di utilizzo del dispositivo.
5.2 Non utilizzare nei seguenti ambienti
- In ambienti dove continui sbalzi di temperatura provocano formazione di condensa
all'interno del dispositivo.
- In ambienti dove l'applicazione provoca collisioni, urti o forti vibrazioni al dispositivo.
- In ambienti dove è possibile la formazione di manicotti di ghiaccio sul dispositivo.
- In ambienti fortemente chimico aggressivi, dove i prodotti utilizzati che vengono
a contatto con il dispositivo, possono comprometterne l'integrità fisica o funzionale.
- In ambienti dove polvere e sporcizia possono in qualsiasi modo ricoprire il dispositivo
e sedimentando bloccarne il corretto funzionamento.
5.3 Arresto meccanico
- La parte di macchina che aziona il dispositivo deve essere sempre dotata di un
arresto meccanico indipendente.
- Non utilizzare il dispositivo come arresto meccanico della parte di macchina che lo
aziona.
5.4 Manutenzione e prove funzionali
- E' responsabilità dell'installatore del dispositivo stabilire la sequenza di prove
funzionali a cui sottoporre il dispositivo prima della messa in funzione della macchina
e-mail: info@pizzato.com
web site: www.pizzato.com
Phone: +39.0424.470.930
Attenzione: Non smontare o tentare di riparare il dispositivo. In caso di anoma-
lia o guasto sostituire l'intero dispositivo.
Attenzione: In caso di danneggiamenti o di usura si deve sostituire il dispositivo
completo. Con il dispositivo deformato o danneggiato il funzionamento non è
garantito.
ZE FOG302A17-EU
