1 INFORMAZIONI SUL PRESENTE DOCUMENTO
1.1 Funzione
Il presente manuale di istruzioni fornisce informazioni su installazione, collegamento
e uso sicuro dei seguenti articoli: FD 874, FL 874, FP 874, FR 874, FM 874, FX 874,
FZ 874.
1.2 A chi si rivolge
Le operazioni descritte nel presente manuale di istruzioni, devono essere eseguite
esclusivamente da personale qualificato, perfettamente in grado di comprenderle, con
le necessarie qualifiche tecnico professionali per intervenire sulle macchine e impianti
in cui saranno installati i dispositivi di sicurezza.
1.3 Campo di applicazione
Le presenti istruzioni si applicano esclusivamente ai prodotti elencati nel paragrafo
Funzione e ai loro accessori.
1.4 Istruzioni originali
La versione in lingua italiana rappresenta le istruzioni originali del dispositivo. Le
versioni disponibili nelle altre lingue sono una traduzione delle istruzioni originali.
2 SIMBOLOGIA UTILIZZATA
Questo simbolo segnala valide informazioni supplementari.
Attenzione: Il mancato rispetto di questa nota di attenzione può causare rotture
o malfunzionamenti, con possibile perdita della funzione di sicurezza.
3 DESCRIZIONE
3.1 Descrizione del dispositivo

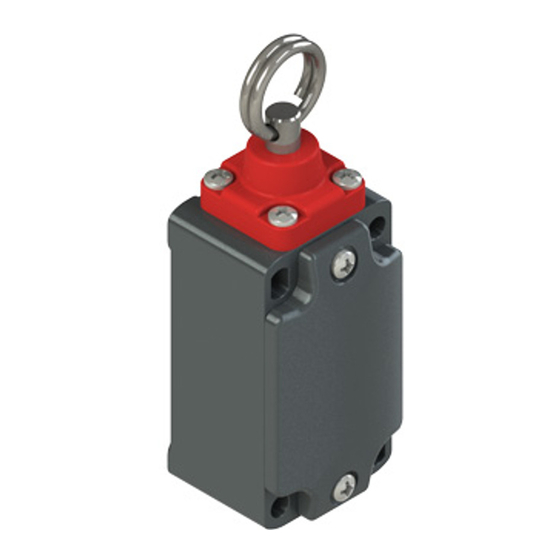

Gli interruttori di sicurezza a fune a cui si riferiscono le presenti istruzioni d'uso
sono dispositivi di sicurezza progettati e realizzati per essere installati su macchine
automatiche (tipicamente nastri trasportatori o macchine con sviluppo elevato in
lunghezza) per rendere possibile l'arresto semplice da qualsiasi posizione ad ogni
intervento manuale sulla fune.
I dispositivi sono dotati di una funzione di autocontrollo integrata in grado di segnalare,
tramite l'apertura dei contatti elettrici, un eventuale allentamento o la rottura della fune.
Attenzione: i dispositivi di sicurezza a cui si riferiscono le presenti istruzioni
d'uso non sono adatti per realizzare funzioni di arresto di emergenza come previste
dalla norma EN ISO 13850, in quanto privi del meccanismo di ritenuta dei contatti
elettrici in posizione aperta, fino all'intervento manuale dell'operatore sul dispositivo
di reset. Per realizzare funzioni di arresto di emergenza utilizzare esclusivamente
interruttori di sicurezza a fune con dispositivo di reset delle serie F• •78, F• •83, F• •84.
3.2 Uso previsto del dispositivo
- Il dispositivo descritto nel presente manuale nasce per essere applicato su macchine
industriali per realizzare la funzione di arresto semplice.
- È vietata la vendita diretta al pubblico di questo dispositivo. L'uso e l'installazione è
riservata a personale specializzato.
- Non è consentito utilizzare il dispositivo per usi diversi da quanto indicato nel
presente manuale.
- Ogni utilizzo non espressamente previsto nel presente manuale è da considerarsi
come utilizzo non previsto da parte del costruttore.
- Sono inoltre da considerare utilizzi non previsti:
a) utilizzo del dispositivo a cui siano state apportate modifiche strutturali, tecniche o
elettriche;
b) utilizzo del prodotto in un campo di applicazione diverso da quanto riportato nel
paragrafo CARATTERISTIChE TECNIChE.
4 ISTRUZIONI DI MONTAGGIO
Attenzione: L'installazione di un dispositivo di protezione non è sufficiente a
garantire l'incolumità degli operatori e la conformità a norme o direttive specifiche
per la sicurezza delle macchine. Prima di installare un dispositivo di protezione è
necessario eseguire un'analisi del rischio specifica secondo i requisiti essenziali di
salute e sicurezza della Direttiva Macchine. Il costruttore garantisce esclusivamente
la sicurezza funzionale del prodotto a cui si riferisce il presente manuale di istruzioni,
non la sicurezza funzionale dell'intera macchina o dell'intero impianto.
4.1 Fissaggio del dispositivo
Attenzione: Il dispositivo deve essere sempre fissato con almeno 2 viti M5 (per
articoli FD 874, FL 874, FP 874) oppure con almeno 2 viti M4 (per articoli FM 874,
FR 874, FX 874, FZ 874). Le viti devono avere classe di resistenza 4.6 o superiore e
sotto testa piano. Le viti devono essere montate con frena filetti di media resistenza
e avere un numero di filetti in presa uguale o superiore al proprio diametro. Non è
ammesso il fissaggio del dispositivo con un numero di viti inferiore a 2.
Per gli articoli FR 874 si prescrive l'utilizzo di rondelle sottotesta per le viti di fissaggio
del corpo del dispositivo.
Rispettare i seguenti valori di coppia di serraggio minima e massima:
Articoli Viti Coppia di serraggio
FD 874, FL 874, FP 874 M5 2 ÷ 3 Nm
FM 874, FZ 874 M4 2 ÷ 3 Nm
FR 874, FX 874 M4 2 ÷ 2,5 Nm
e-mail:
Pizzato Elettrica Srl
web site: www.pizzato.com
via Torino, 1
36063 MAROSTICA (VI) Phone:
ITALY

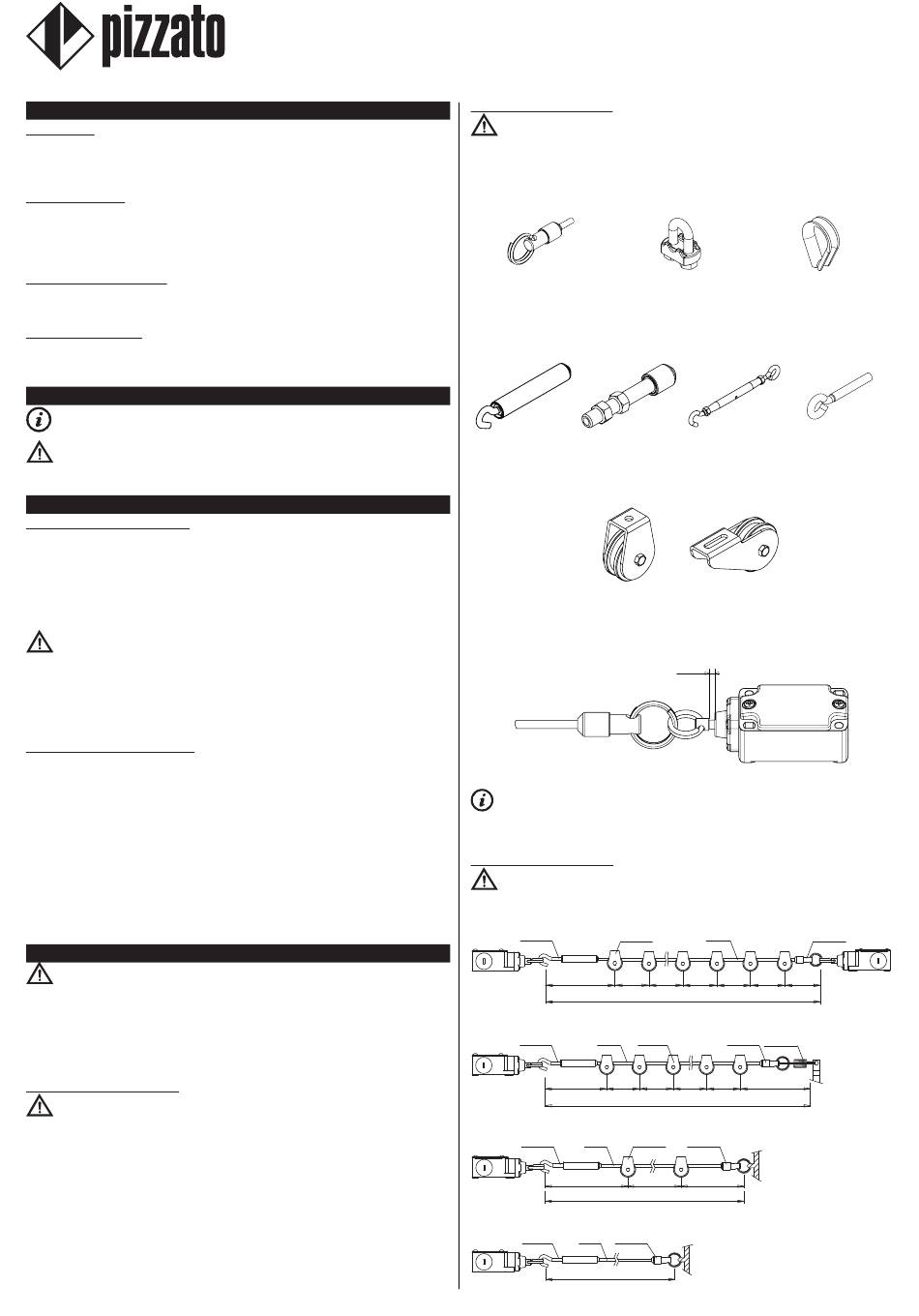

4.2 Installazione della fune
Attenzione: si raccomanda di utilizzare solo accessori originali (funi, carrucole,
morsetti, cavallotti e tiranti) per garantire le prestazioni dichiarate del dispositivo.
Attenersi alla seguente procedura per effettuare il collegamento della fune di
azionamento.
1) Installare nella prima estremità della fune un morsetto articolo VF AF-MR5 oppure,
in alternativa, un morsetto VF M870 abbinato ad un cavallotto VF C870.
Morsetto
art. VF AF-MR5
2) Installare nella seconda estremità della fune uno tra i seguenti tiranti: VF AF-TR5,
VF AF-TR8, VF AF-TR2X, VF T870. Nel caso venga utilizzato un tirante VF AF-TR2X
o VF T870, la fune deve essere agganciata al tirante con un morsetto VF AF-MR5
oppure, in alternativa, con un morsetto VF M870 abbinato ad un cavallotto VF C870.
Tirante Tirante
art. VF AF-TR5 art. VF AF-TR8
3) Nel caso in cui la lunghezza della fune superi i 6 m devono essere utilizzate
delle carrucole VF AF-CA5 oppure VF AF-CA10 per sostenere il peso della fune. La
distanza tra le carrucole o tra la carrucola e l'interruttore non deve mai superare i 3 m.
Carrucola
art. VF AF-CA5
4) Mettere in tensione la fune collegata all'interruttore, avvitando o svitando
all'occorrenza il gambo filettato del tirante, fino a quando il cursore dell'interruttore si
posiziona a circa a 4 mm dalla testa (vedi figura).
5) Bloccare il tirante in posizione, avvitando l'apposito controdado (se presente).
La fune appena installata tende ad allungarsi per effetto del suo naturale
detensionamento, pertanto si consiglia di controllare il corretto tensionamento della
fune 24 ore dopo il termine dell'installazione.
4.3 Esempi di installazione
Attenzione: Le lunghezze massime della fune indicate negli esempi seguenti
non devono essere superate per nessun motivo.
Esempio A
VF AF-TR5 VF AF-CA5
2 ÷ 3 m 2 ÷ 3 m
Esempio B
VF AF-TR5 VF F05
2 ÷ 3 m 2 ÷ 3 m
Esempio C
VF AF-TR5 VF F05
2 ÷ 3 m
Esempio D
VF F05
VF AF-TR5 VF AF-MR5
6 m MAX
1/12
info@pizzato.com
+39.0424.470.930
Morsetto Cavallotto
art. VF M870 art. VF C870
Tirante
art. VF AF-TR2X
Carrucola
art. VF AF-CA10
4 mm
VF F05
2 ÷ 3 m 2 ÷ 3 m 2 ÷ 3 m 2 ÷ 3 m 2 ÷ 3 m
24 m MAX
VF AF-CA5 VF AF-MR5 VF AF-ME78
2 ÷ 3 m 2 ÷ 3 m 2 ÷ 3 m 2 ÷ 3 m
18 m MAX
VF AF-CA5 VF AF-MR5
2 ÷ 3 m 2 ÷ 3 m
12 m MAX
ZE FOG02A19-EU
Tirante
art. VF T870
VF AF-MR5
