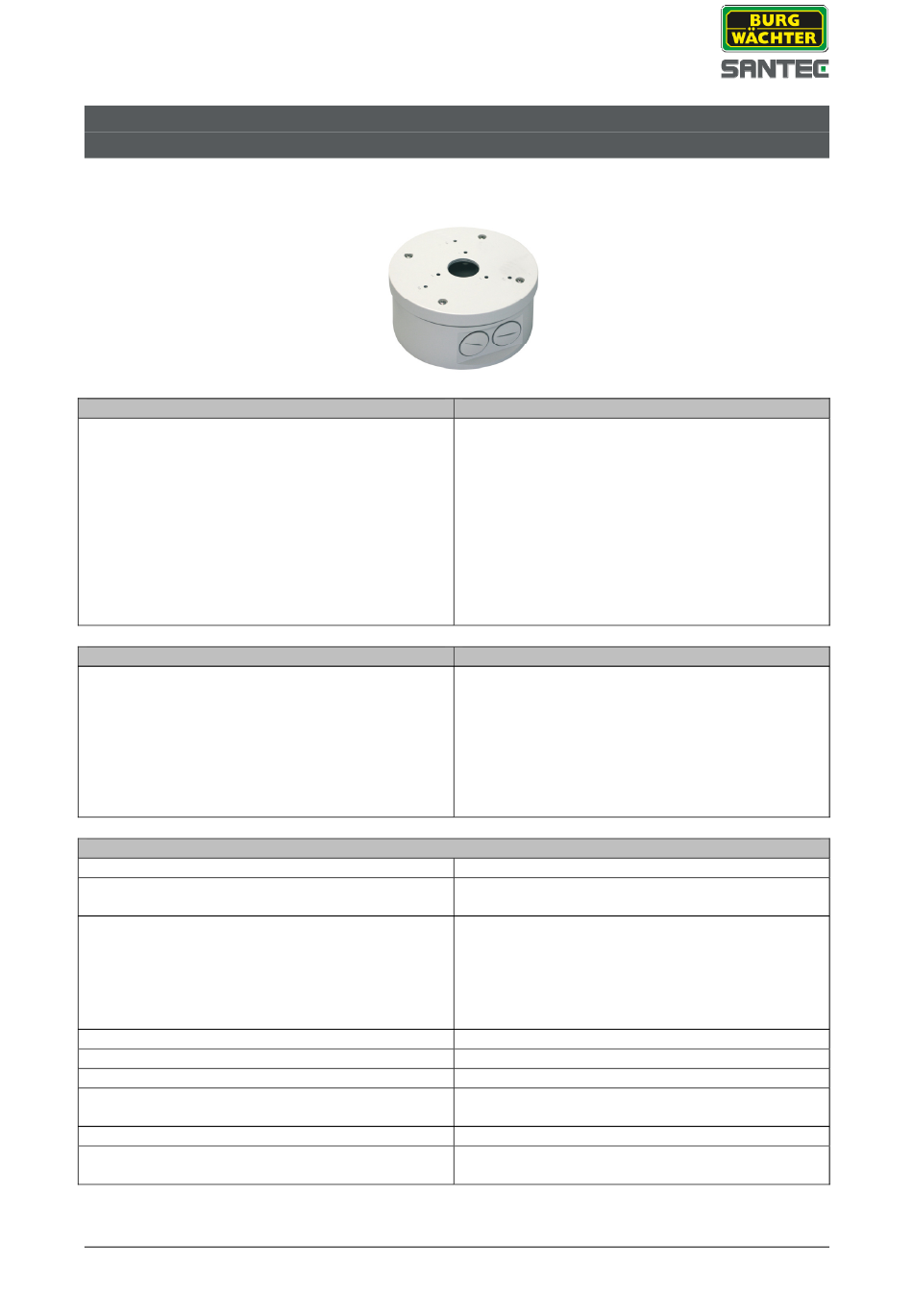

Kurzanleitung / Quick Installation Guide
JB-500
Beschreibung
Universelle SANTEC Anschluss-Montagebox für
SANTEC Bullet-Kameras und Kuppel-Kameras in
Kombination mit Wandhaltern WB-HDH und WB-
HDHW.
Die JB-500 Box ist bereits mit einer internen
Halterung für die zusätzliche Aufrüstung mit
einem Netzteil ausgestattet (Netzteil nicht im
Lieferumfang enthalten).
Die Box ist zur Wand- oder Deckenmontage
sowie für die Ecken-/Mastmontage (mit Adapter
CMP-220W) im Außenbereich geeignet.
Lieferumfang
1x Anschlussbox JB-500
1x Sechskantschlüssel
Je 4x Schrauben für die Boxmontage an der
Wand/Decke, am Wandarm und an
der CMP-220W Halterung
2x PG-Verschraubung
1x Plastiköffner
1x Kurzanleitung
Technische Daten / Technical specifications
Typ / Type
Montageort / Installation site
Passend für / Suitable for
Schutzart / Classification
Gehäuse / Housing
Abmessung / Dimensions (DxH)
Gewicht / Weight
Besonderheit / Specials
Empfohlenes Netzteil (optional)/
Recommended power supply (optional)

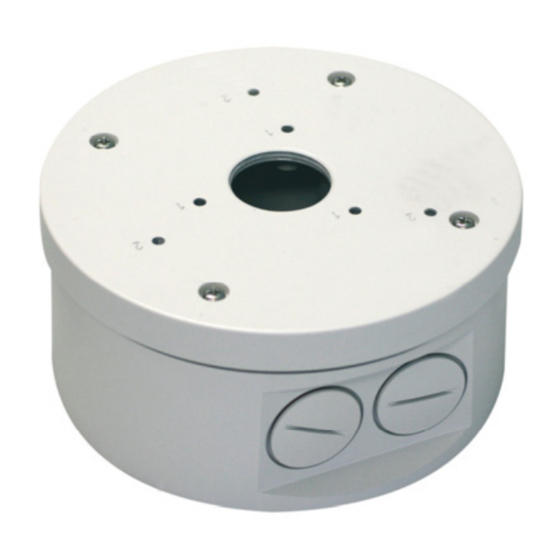

Kamera-Anschlussbox
Camera junction box
JB-500
Description
All-purpose SANTEC junction box for SANTEC
bullet and dome cameras, in combination with
wall brackets WB-HDH and WB-HDHW. Junction
box JB-500 is already equipped with an
integrated clamp to install a power supply unit
(power supply not included in the delivery).
The box is suitable for outdoors installations as
wall or ceiling mount and as corner/pole mount
(using adapter CMP-220W).
Items included in the delivery
1x Junction box JB-500
1x Allen wrench
4x Screws each to mount the box on the
ceiling/wall, the wall bracket and the
corner/pole adapter CMP-220W
2x PG fitting
1x Plastic opener
1x Quick installation guide
Montagebox / Junction box
Außenbereich, Decken- oder Wandmontage/
Outdoors, ceiling or wall mount
Verschiedene SANTEC Kameras (siehe Seite 4-
5), Wandhalter WB-HDH und WB-HDHW sowie
Halterung CMP-220W
Various SANTEC cameras (see page 4-5),
wall brackets WB-HDH and WB-HDHW as well
as bracket CMP-220W
IP-66
Metall, weiß / Metal, white
140 x 75 mm
Ca. 1150 g
(ohne Netzteil / without power supply)
2x PG-Verschraubung / 2x PG fitting
VCA-12V-1.5AE
1
Version 1.2sfi/0714/dt-engl/A5
Advertisement
Related Manuals for Santec JB-500
Summary of Contents for Santec JB-500
- Page 1 WB-HDH and WB-HDHW. Junction HDHW. box JB-500 is already equipped with an Die JB-500 Box ist bereits mit einer internen integrated clamp to install a power supply unit Halterung für die zusätzliche Aufrüstung mit (power supply not included in the delivery).
- Page 2 Kurzanleitung / Quick Installation Guide JB-500 Abmessungen / Dimensions: Deckelvorderseite: Befestigungslöcher: Cover front: Mounting holes: WB-HDH, WB-HDHW VTC-249IRPW Deckel auf Box Cover on box Seitenansicht (ohne Deckel): Side view (without cover): PG-Verschraubung: PG fitting: Version 1.2sfi/0714/dt-engl/A5...
- Page 3 Kurzanleitung / Quick Installation Guide JB-500 Innenansicht Box Box interior view: Platz für optionales Netzteil Spot for optional power supply Box Rückseite: Box rear view: Alle Angaben in Millimeter. Skizzen nicht maßstabsgerecht. All dimensions in millimeter. Drawings not true to scale.
- Page 4 Installation an der Wand oder Decke / Ceiling or wall mounting: Direkte Montage von Bullet-Kameras Direct installation of bullet cameras: Die folgenden SANTEC Kameramodell können The following SANTEC camera models can be direkt auf die Box montiert werden (Decken- oder attached directly to the box (ceiling or wall Wandmontage):...
- Page 5 Installation with wall bracket for dome cameras: Die folgenden SANTEC Kuppel-Kameramodelle The following SANTEC dome camera models können in Kombination mit dem Wandarm WB- can be installed on the junction box using wall HDH bzw. WB-HDHW an der Box montiert bracket WB-HDH or WB-HDHW (see below).
- Page 6 Soll ein Netzteil in die Box eingebaut werden, so empfehlen wir das SANTEC Netzteil VCA-12V-1.5AE (nicht im Lieferumfang enthalten). We recommend to use SANTEC power supply VCA-12V-1.5AE for integration into the junction box (not included in the delivery). Innenansicht der Anschlussbox mit eingebautem Netzteil.
- Page 7 Kurzanleitung / Quick Installation Guide JB-500 Kabelverlegung / Wiring Führen Sie die Kameraanschlusskabel durch den Kabeldurchführung / Cable passage Abdichtstopfen der Box. Falls erforderlich, dichten Sie die Kabeleinführung weiter ab, damit keine Feuchtigkeit in die Box eindringen kann. Lead the camera connection cables through the rubber sealing.
-
Page 8: Important Note
Kurzanleitung / Quick Installation Guide JB-500 Schließen der Box / Closing the box Zum Schließen der Box setzen Sie die Markierung des Deckels genau über die Markierung der Box. To close the box, please make sure that the mark on the lid is positioned exactly above the mark on the box.
