Bosch 3725DEVS Operating/Safety Instructions Manual

Bosch random orbit sander operating/safety instructions 3725devs, 3727devs
Hide thumbs Also See for 3725DEVS:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Enlarged version
IMPORTANT:
Read Before Using
Operating/Safety Instructions
Consignes de fonctionnement/sécurité
Instrucciones de funcionamiento
y seguridad
3725DEVS
3727DEVS
Renseignement des consommateurs
Información para el consumidor
Toll Free Number:
1-877-BOSCH99 (1-877-267-2499) http://www.boschtools.com
For English
See page 2
IMPORTANT :
Lire avant usage
Consumer Information
Appel gratuit :
Número de teléfono gratuito:
Parlez-vous français?
Voir page 11
IMPORTANTE:
Leer antes de usar
¿Habla español?
Ver página 20

Advertisement

Table of Contents
loading

Related Manuals for Bosch 3725DEVS

Summary of Contents for Bosch 3725DEVS

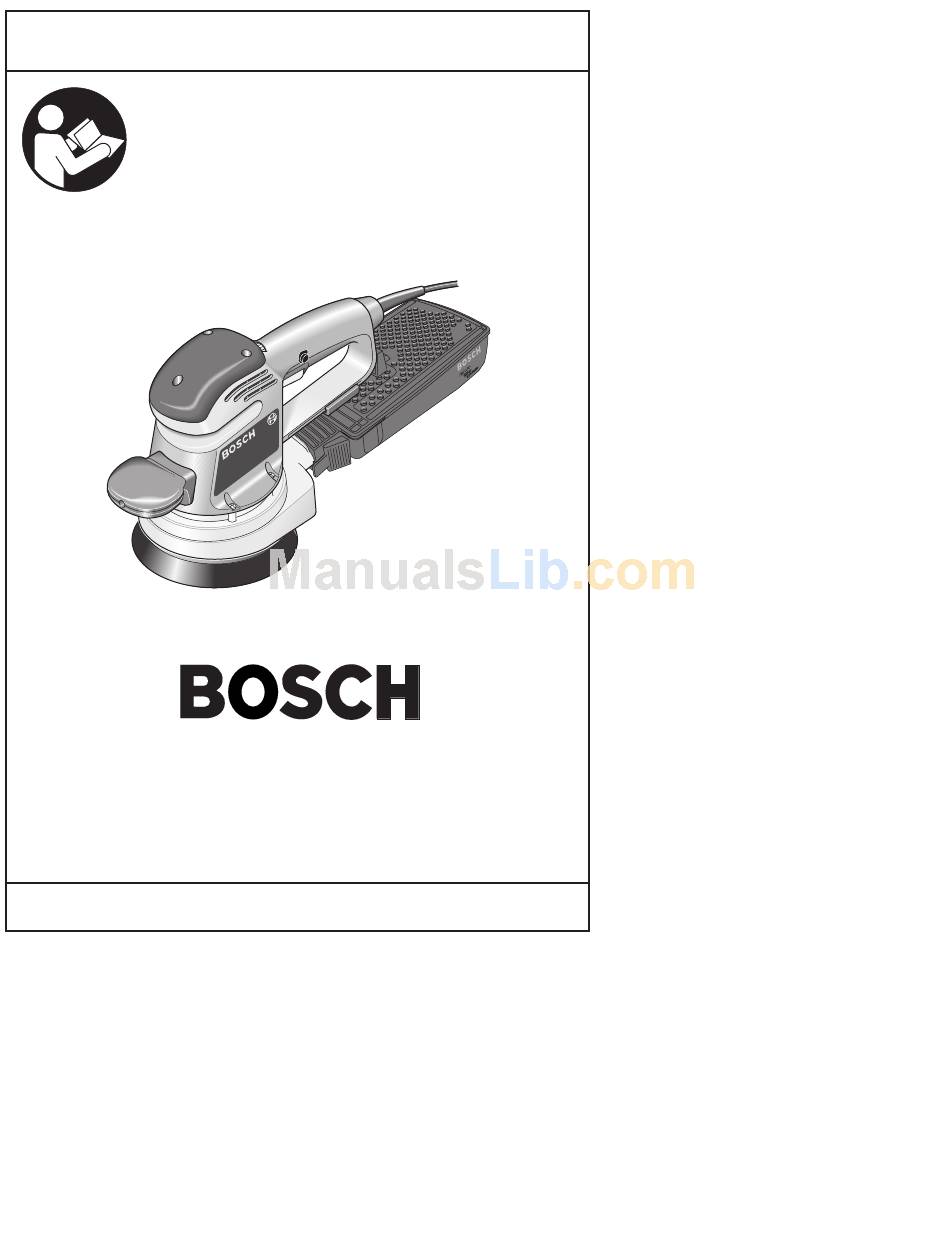

  • Page 1 IMPORTANT: IMPORTANT : Read Before Using Lire avant usage Operating/Safety Instructions Consignes de fonctionnement/sécurité Instrucciones de funcionamiento y seguridad 3725DEVS 3727DEVS Consumer Information Renseignement des consommateurs Información para el consumidor Toll Free Number: Appel gratuit : 1-877-BOSCH99 (1-877-267-2499) http://www.boschtools.com For English Parlez-vous français?

  • Page 2: Power Tool Safety Rules

    Power Tool Safety Rules Read and understand all instructions. Failure to follow all instructions WARNING listed below, may result in electric shock, fire and/or serious personal injury. SAVE THESE INSTRUCTIONS Work Area Keep your work area clean and well lit. Cluttered benches and dark areas invite accidents.
  • Page 3 Safety Rules for Orbital Sanders Unplug the sander before changing accessories. Accidental start-ups may occur if sander is plugged in while changing an accessory. If your tool is equipped with a dust bag, empty it frequently and after completion of sanding.
  • Page 4 "Lock-ON" button. Clamp or secure workpiece when sanding. Clamping the workpiece prevents it from being ejected from under the sander and leaves both hands to control the tool. Keep the cord away from the spinning pad and sandpaper. The cord can become entangled with the pad.
  • Page 5 MPORTANT: Some of the following symbols may be used on your tool. Please study them and learn their meaning. Proper interpretation of these symbols will allow you to operate the tool better and safer. Symbol Name Volts Amperes Hertz Watt Kilograms Minutes Seconds...

  • Page 6: Functional Description And Specifications

    Random Orbit Sander "LOCK-ON" BUTTON ON/OFF SWITCH VARIABLE SPEED DIAL VENTILATION OPENINGS FRONT HANDLE BACKING Model number 3725DEVS Voltage rating 120 V Amperage rating 3.3 A No load speed 4,500-12,000/min Pad diameter ** 5" (125 mm) Abrasive diameter ** 5"...

  • Page 7: Operating Instructions

    Assembly BACKING PAD INSTALLATION The random orbit sander is equipped with a backing pad of soft hardness, which is suitable for general service. Harder and softer pads are available for other purposes, and in general are used as follows; Extra soft pad - Polishing or sanding large or curved surfaces.

  • Page 8: Front Handle

    VARIABLE SPEED WITH DIAL SETTING Your sander is also equipped with a variable speed dial. The sander's orbital pad speed can be preset from zero to maximum nameplate OPM by rotating the dial in the housing.

  • Page 9: Maintenance

    It is important to note that the orbit speed of the random orbit sander is not the same as the RPM of a standard right-angle polisher. The random orbit action is much like a...
  • Page 10 Accessories If an extension cord is WARNING necessary, a cord with adequate size conductors that is capable of carrying the current necessary for your tool must be used. This will prevent excessive voltage drop, loss of power or overheating. Grounded tools must use 3-wire extension cords that have 3-prong plugs and receptacles.

  • Page 11: Règles De Sécurité Générales

    Règles de Sécurité Générales Vous devez lire et comprendre toutes les instructions. Lenon-respect, même AVERTISSEMENT partiel, des instructions ci-après entraîne un risque de choc életrique, d'incendie et/ou de blessures graves. CONSERVEZ CES INSTRUCTIONS Aire de travail Veillez à ce que l'aire de travail soit propre et bien éclairée.
  • Page 12 Ne forcez pas l'outil. Utilisez l'outil approprié à la tâche. L'outil correct fonctionne mieux et de façon plus sécuritaire. Respectez aussi la vitesse de travail qui lui est propre. N'utilisez pas un outil si son interrupteur est bloqué. Un outil que vous ne pouvez pas commander par son interrupteur est dangereux et doit être réparé.
  • Page 13 Connaissez l'emplacement et le réglage du bouton de blocage de l'interrupteur en position de marche. Si l'interrupteur est bloqué en position de marche « ON », soyez prêt, dans les cas d'urgence, à le mettre à l'arrêt « OFF » en appuyant d'abord sur la gâchette, puis en la relâchant immédiatement sans appuyer sur le bouton de blocage en marche.
  • Page 14 Important : Certains des symboles suivants peuvent être utilisés sur votre outil. Veuillez les étudier et apprendre leur signification. Une interprétation appropriée de ces symboles vous permettra d'utiliser l'outil de façon plus efficace et plus sûre. Symbole Volts Ampères Hertz Watt Kilogrammes Minutes...

  • Page 15: Description Fonctionnelle Et Spécifications

    BOUTON DE BLOCAGE EN MARCHE INTERRUPTEUR MARCHE/ARRÊT CADRANDE VARIATEUR DE VITESSE PRISES D'AIR POIGNÉE AVANT DISQUE D'APPUI Numéro de modèle 3725DEVS Tension nominale 120 V Intensité nominale 3,3 A Vitesse à vide 4 500-12 000/min Diamètre du disque **5 po (125 mm) Diamètre abrasif...

  • Page 16: Consignes De Fonctionnement

    Assemblage POSE DU DISQUE D’APPUI La ponceuse à orbite aléatoire est équipée d’un disque d’appui de consistance souple qui convient aux applications générales. Les disques d’appui plus souples et plus fermes sont surtout réservés aux applications particulières. Disque d’appui extra souple - Polissage et ponçage des surfaces plus grandes et incurvées.

  • Page 17: Poignée Avant

    POUR DÉBLOQUER LA GÂCHETTE: enfoncez et relâchez la gâchette sans appuyer sur le bouton de blocage en marche. relâchement AVERTISSEMENT gâchette est impossible si le bouton de blocage en marche est maintenu enfoncé. VARIATEUR DE VITESSE À CADRAN Votre ponceuse est aussi équipée d’un variateur de vitesse à...
  • Page 18 d’un mouvement circulaire, la pâte à l’aide d’un tampon éponge. N’utilisez pas plus de pâte qu’il faut et nettoyez l’éponge fréquemment. Lorsque le polissage initial est terminé, essuyez l’excès de pâte avec une serviette douce, puis finissez de polir la surface avec la coiffe. Pour de meilleurs résultats, chevauchez délicatement vos courses.
  • Page 19 Si un cordon de rallonge AVERTISSEMENT s'avère nécessaire, vous devez utiliser un cordon avec conducteurs de dimension adéquate pouvant porter le courant nécessaire à votre outil. Ceci préviendra une chute excessive de tension, une perte de courant ou une surchauffe. Les outils mis à la terre doivent utiliser des cordons de rallonge trifilaires pourvus de fiches à...
  • Page 20 Normas de seguridad para herramientas mecánicas Lea y entienda todas las instrucciones. El incumplimiento de todas las instrucciones ADVERTENCIA indicadas a continuación puede dar lugar a sacudidas eléctricas, incendios y/o lesiones personales graves. CONSERVE ESTAS INSTRUCCIONES Area de trabajo Mantenga el área de trabajo limpia y bien iluminada. Las mesas desordenadas y las áreas oscuras invitan a que se produzcan accidentes.
  • Page 21 Utilización y cuidado de las herramientas Utilice abrazaderas u otro modo práctico de fijar y soportar la pieza de trabajo a una plataforma estable. La sujeción de la pieza de trabajo con la mano o contra el cuerpo resulta inestable y puede ocasionar pérdida de control.
  • Page 22 Conozca la ubicación y la posición del botón de "Fijación en ON" del interruptor. Si el interruptor está fijado en la posición "ON" (encendido), esté preparado para cambiarlo a "OFF" (apagado) en situaciones de emergencia, apretando primero el gatillo y soltándolo inmediatamente después sin oprimir el botón de "Fijación en ON".
  • Page 23 Importante: Es posible que algunos de los símbolos siguientes se usen en su herramienta. Por favor, estúdielos y aprenda su significado. La interpretación adecuada de estos símbolos le permitirá utilizar la herramienta mejor y con más seguridad. Símbolo Nombre Volt Ampere Hertz Watt...

  • Page 24: Descripción Funcional Y Especificaciones

    ENCENDIDO Y APAGADO) DIAL DE VELOCIDAD VARIABLE ABERTURAS DE VENTILACIÓN MANGO DELANTERO ZAPATA DE SOPORTE Número de modelo 3725DEVS Tensión nominal 120 V Amperaje nominal 3,3 A Velocidad sin carga 4 500-12 000/min Diámetro de la zapata ** (125 mm) Diámetro del abrasivo...

  • Page 25: Instrucciones De Funcionamiento

    Ensamblaje INSTALACION DE LA ZAPATA DE SOPORTE La lijadora de órbita al azar está equipada con una zapata de soporte de dureza blanda , la cual es adecuada para servicio general. Hay zapatas más duras y más blandas disponibles para otros propósitos y en general se utilizan como se indica a continuación: Zapata extra blanda - Pulido o lijado de superficies grandes o curvadas.
  • Page 26 PARA FIJAR EL GATILLO EN LA POSICION “ON”: apriete el gatillo, oprima el botón y suelte el gatillo. PARA DESBLOQUEAR EL GATILLO: apriete el gatillo y suéltelo sin oprimir el botón de “Fijación en ON”. Si se oprime continuamente el ADVERTENCIA botón de “Fijación en ON”, no se puede soltar el gatillo.

  • Page 27: Mantenimiento

    tanta pasta como sea necesario y limpie la esponja frecuentemente durante su utilización. Cuando se haya terminado el pulido inicial, limpie el exceso de pasta con una toalla suave y luego pula la superficie hasta su acabado final con la cubierta de pulir.
  • Page 28 Accesorios Si es necesario un cordón de ADVERTENCIA extensión, se debe usar un cordón con conductores de tamaño adecuado que sea capaz de transportar la corriente necesaria para la herramienta. Esto evitará caídas de tensión excesivas, pérdida de potencia o recalentamiento. Las herramientas conectadas a tierra deben usar cordones de extensión de 3 hilos que tengan enchufes de 3 terminales y receptáculos para 3 terminales.
  • Page 29 Notes: -29-...
  • Page 30 Remarques : -30-...
  • Page 31 Notas: -31-...
  • Page 32 LIMITED WARRANTY OF BOSCH PORTABLE AND BENCHTOP POWER TOOLS Robert Bosch Tool Corporation (“Seller”) warrants to the original purchaser only, that all BOSCH portable and benchtop power tools will be free from defects in material or workmanship for a period of one year from date of purchase. SELLER’S SOLE OBLIGATION AND YOUR EXCLUSIVE REMEDY under this Limited Warranty and, to the extent permitted by law, any warranty or condition implied by law, shall be the repair or replacement of parts, without charge, which are defective in material or workmanship and which have not been misused, carelessly handled, or misrepaired by persons other than Seller or Authorized Service Station.

This manual is also suitable for:

3727devs
