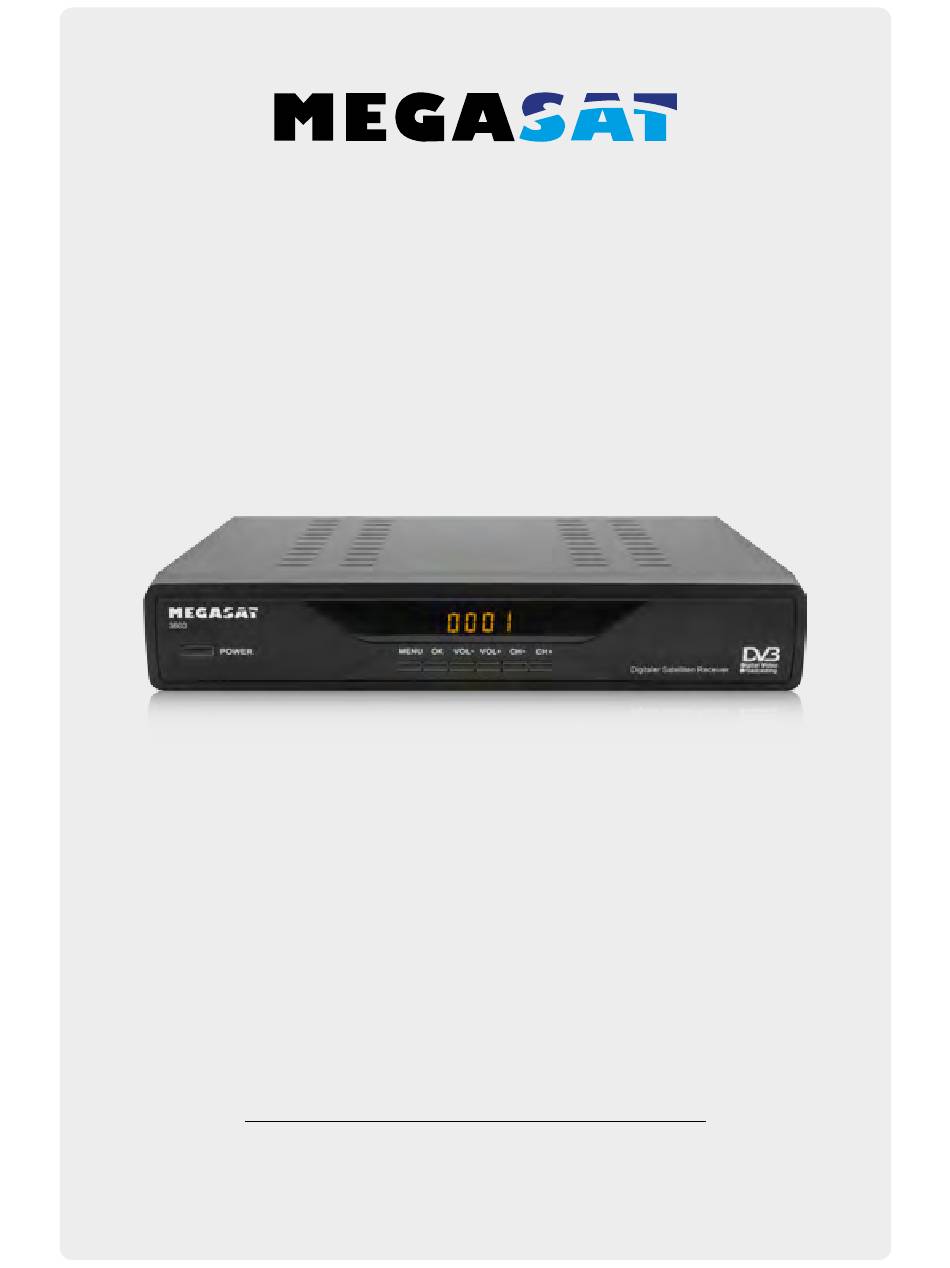

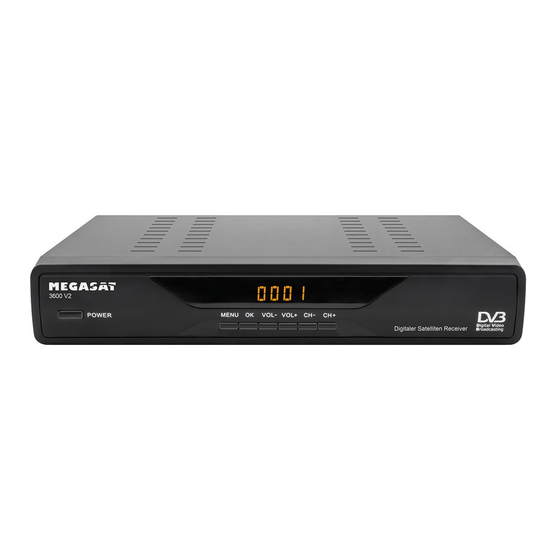

  • Page 1 3600 Bedienungsanleitung...

  • Page 2: Table Of Contents

    Inhaltsverzeichnis Sicherheitshinweise ..................03 1. Referenz 1.1 Allgemeine Merkmale ................04 1.2 Lieferumfang ....................04 2. Bezeichnungen und Tastenbelegung 2.1 Vorderseite ..................... 05 2.2 Rückseite ......................05 2.3 Fernbedienung ................... 06 3. Anschließen des Receivers 3.1 Anschließen des Receivers ..............07 4.

  • Page 3: Sicherheitshinweise

    Sicherheitshinweise Bitte lesen Sie die Bedienungsanleitung sorgfältig vor Inbetriebnahme des Gerätes. Bei falscher oder unsachgemäßer Handhabung erlischt der Gewährleistungsanspruch. Netzanschluss: Vor der Inbetriebnahme überprüfen Sie bitte die richtige Betriebs- spannung Ihres Stromanschlusses. Die Betriebsspannung des Gerätes beträgt AC 100~240 V, 50/60Hz. Überlastung: Überlasten Sie nicht die Wandsteckdose, das Verlängerungskabel oder den Adapter.

  • Page 4: Referenz

    • Variables Seitenverhältnis (4:3, 16:9) mit Pan Vektor oder Letter Box • Favoritenlisten • Kindersicherung • Bildschirmmenü mit voller Farbauflösung • Videotext-und Untertitel-Unterstützung (OSD) • 7 Tage EPG (Electronic Program Guide) für Programminformationen • Mehrsprachiges Menü 1.2 Lieferumfang • Megasat 3600 • Fernbedienung • Batterien • Bedienungsanleitung DEUTSCH...

  • Page 5: Bezeichnungen Und Tastenbelegung

    2. Bezeichnungen und Tastenbelegung 2.1 Vorderseite Menü Taste Display Standby Taste Kanal Taste Tasten Lautstärke Tasten 2.2 Rückseite Video Ausgang Audio Ausgang LNB Eingang RS232 S/PDIF Scart Audioausgang DEUTSCH...

  • Page 6: Fernbedienung

    2. Bezeichnungen und Tastenbelegung 2.3 Fernbedienung Bereich 1 STANDBY Ein-/Ausschalten des Gerätes MUTE Stummschalten des Tones NUMERIC KEYS (0~9) Programmwechsel / Zifferneingabe MENU Um in das Hauptmenü zu gelangen EXIT Verlässt das Hauptmenü Bereich 2 TV/R Wechsel zwischen TV und Radio Empfang INFO Zeigt Informationen des aktuellen Programms CH +/- Wechselt TV/Radio Programme (hoch/runter) VOL +/- Regelt die Lautstärke (laut/leise)

  • Page 7: Anschließen Des Receivers

    3. Anschließen des Receivers 3.1 Anschließen des Receivers 1. Verbinden Sie das Koaxialkabel mit dem LNB. (Sie können ein LNB direkt an LNB IN anschließen, oder mehrere LNBs über einem DiSEqC Schalter oder Multischalter. 2. Verbinden Sie das Scartkabel mit Ihrem Fernseher. 3.

  • Page 8: Hauptmenü

    4. Hauptmenü Nach dem Anschließen an alle anderen erforderlichen Komponenten, schalten Sie den Receiver ein. Drücken Sie die MENU Taste um in das Menü zu gelangen. Das Hauptmenü besteht aus: • Programmliste • Installation • System • Werkzeuge • Spiele Mit den pq Tasten wählen Sie einen Hinweis: Menüppunkt aus und bestätigen diesen...
  • Page 9 4. Hauptmenü Sperren Drücken Sie die ROTE Taste auf der Fern- bedienung, um die Sperren-Funktion zu aktivieren. Hier können Sie ein Progamm sperren. Nach drücken der OK Taste wer- den Sie aufgefordert ein Passwort zu ver- geben. Sobald Sie auf dieses Programm wechseln, muss von nun an das Passwort eingegeben werden.
  • Page 10 4. Hauptmenü 2. Radio Programmliste Die Bearbeitung der Radio Programmliste erfolgt auf die gleiche Weise wie die Bearbei- tung der TV Programmliste. 3. Alle löschen Wenn Sie diesen Menüpunkt mit OK auswählen erscheint ein Hinweisfenster mit der Aufforderung, ob Sie wirklich löschen wollen. Bestätigen Sie mit JA, werden alle Pro- gramme aus der Senderliste gelöscht.
  • Page 11 4. Hauptmenü 3. Antennen Einstellung (Optionen nur bei „Feste Antenne“) Hier können Sie diverse Einstellungen am jeweiligen Satelliten vornehmen. Satellit Wählen Sie mit den t u Tasten einen gewünschten Satelliten aus. LNB Freq Hier können Sie den LNB Typ entsprechend Ihrer Satellitenanlage einstellen. Die Stan- dard Einstellung (Universal) ist in den meisten Fällen zutreffend.
  • Page 12 4. Hauptmenü 3. Antennen Einstellung (Optionen nur bei „Motorantenne“) Hier können Sie diverse Einstellungen der Motorsteuerung vornehmen. LNB Typ Hier können Sie den LNB Typ entsprechend Ihrer Satellitenanlage einstellen. Die Stan- dard Einstellung (Universal) ist in den meisten Fällen zutreffend. Bei Unicable Betrieb, beachten Sie bitte die Benutzerband und Frequenz Angaben Ihres Unicable Systems.
  • Page 13 4. Hauptmenü 4. Einzelsatellitensuche Nachdem Sie alle relevanten Positionen in den Antennen Einstellungen eingestellt haben, können Sie nun nach Programmen eines jeweiligen Satelliten suchen. Sie können verschiedene Suchfunktionen nutzen. Satellit: Wählen Sie hier den Satelliten der abgesucht werden soll. Nur FTA: Wählen Sie hier, ob alle Programme (inkl.
  • Page 14 4. Hauptmenü 6. TP Liste (Transponder) Hier finden Sie alle Frequenzdaten der ge- speicherten Transponder. Diese können Sie bearbeiten, neue Transponder hinzu- fügen, löschen und den Satellit nach ein- zelnen Transpondern absuchen. Wählen Sie mit den t u Tasten den gewünschten Satelliten aus.
  • Page 15 4. Hauptmenü 4.3 System 1. Sprache Wählen Sie hier die gewünschte Sprache in den verschiedenen Bereichen aus. 2. TV-System Wählen Sie hier den Anzeigemodus (z.B. PAL oder NTSC), den Aspect Mode (Seitenver- hältnis) 4:3 oder 16:9 und den Videoausgang RGB oder CVBS. Die richtigen Einstellungen hängen von Ihrem TV Gerät ab.
  • Page 16 Bestätigen Sie es mit JA, oder NEIN um abzubrechen. 3. Upgrade über RS232 Zukünftige Firmwareupdates können über die RS232 Schnittstelle aufgespielt werden. Auf unserer Homepage www.megasat.tv finden Sie immer die aktuellste Firmware. 4.5 Spiele Diverse Spiele Klassiker.

  • Page 17: Zusätzliche Information

    5. Zusätzliche Informationen 5.1 Fehlerbehebung Bei Problemen mit dem Receiver, überprüfen Sie folgende Situationen, um die Fehler- quelle zu ermitteln. Problem Mögliche Ursachen Was müssen Sie tun? LED Leuchte auf der Vorderseite Netzkabel ist nicht angeschlossen Überprüfen Sie, ob das Netzkabel nicht.

  • Page 18: Technische Daten

    (nach Hersteller) ohne vorherige Ankündigung. Konformitätsinformation Hiermit erklärt die Firma Megasat Werke GmbH, dass sich folgendes Gerät in Überein- stimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Be- stimmungen der Richtlinie 2014/30/EU und 2014/35/EU befindet: Megasat 3600 (Artikel-Nr.
  • Page 19 Notizen DEUTSCH...
  • Page 20 Version: 1.2 (Juli 2016) // Technische Änderungen, Druckfehler und Irrtümer vorbehalten. Megasat Werke GmbH | Industriestraße 4a | D-97618 Niederlauer | www.megasat.tv | info@megasat.tv...
  • Page 21 3600 user manual...
  • Page 22 Contents Safety instructions .................... 03 1. Referenz 1.1 Genareal Features ..................04 1.2 Delivery ......................04 2. Names and key assignment 2.1 Front view ...................... 05 2.2 Rear view ......................05 2.3 Remote Control ..................06 3. Connecting the set-top box 3.1 Connecting the set-top box ...............

  • Page 23: Safety Instructions

    Safety instructions Please read the manual thoroughly before operating the equipment. In case of incorrect or improper handling, the warranty becomes void. Power supply: Before start please check the correct operation voltage of the power point. The operating voltage of this device is AC 100 ~ 240 V, 50/60 Hz.

  • Page 24: Referenz

    • Screen display with full color resolution • Teletext and subtitle support (OSD) • 7 days EPG (Electronic Program Guide) for On-Screen Program Information • Multilingual menu 1.2 Delivery • Megasat 3600 • Remote control • Batteries • User manual ENGLISH...

  • Page 25: Names And Key Assignment

    2. Names and key assignment 2.1 Front view Menu button Display Standby Channel button button button Volume button 2.2 Rear view Video output Audio output LNB input RS232 S/PDIF Scart audio output ENGLISH...

  • Page 26: Remote Control

    2. Names and key assignment 2.3 Remote control Zone 1 STANDBY Turn on/off the unit MUTE Muting the sound NUMERIC KEYS (0~9) Program Change / Enter numbers MENU To access the main menu EXIT Exits the current menu step by step Zone 2 TV/R Switches between TV and radio reception INFO Displays information of the current program...

  • Page 27: Connecting The Set-Top Box

    3. Connecting the set-top box 3.1 Connecting the set-top box 1. Connect the coaxial cable to the LNB. (You can connect an LNB directly to the LNB IN, or more LNBs through a DiSEqC switch or multiswitch. 2. Connect the Scart cable with your TV. 3.

  • Page 28: Main Menu

    4. Main Menu After connecting the receiver to other required equipment, turn on the set-top box Press the MENU button to enter the menu. The main menu consists of: • Channel List • Installation • System • Tools • Game Use the t u button to select your sub- Note: ject and press OK to confirm your selec-...
  • Page 29 4. Main Menu Lock Press the RED button on the remote cont- rol to activate the lock function. Here you can lock a progam. After press OK button, you are prompted to enter a password. Once you switch to this program, you must enter the password from now on.

  • Page 30: Installation

    4. Main Menu 2. Radio Channel List Editing the radio channels are in accordance with the instructions of TV programs. 3. Delete All Here you can delete all settings and channels and set back to factory condition. If the option is selected and confirmed with OK, you are prompted to confirm this. If you select „YES“, all data and settings are reset to the factory preset values .
  • Page 31 4. Main Menu 3. Antenna Setup (Options only for „Fixed Antenna“) Here you can make various settings on each satellite. Satellit Use the t u buttons to select a desired satellite. LNB Freq Here you can set the LNB type as your satellite system. The default setting (Universal) is true in most cases.
  • Page 32 4. Main Menu 3. Antenna Setup (Options only for „motorized antenna“) Here you can make various settings of the motor controller. LNB Typ Here you can set the LNB type as your satellite system. The default setting (Universal) is true in most cases. If you have an Unicable System, please use the right IF Channel and Center freq.
  • Page 33 4. Main Menu 4. Single Satellite Search After you set all relevant positions in the antenna settings, you can now search for cahnnels of each satellite. you can use va- rious search functions. Satellite: Select the satellite to be searched. FTA only: Select here whether all channels (including encrypted) or only free channels are to be searched.
  • Page 34 4. Main Menu 6. TP Liste (Transponder) Find all frequency data of the stored trans- ponder. You may edit, add new transpon- ders, delete, and scan the satellite to indi- vidual transponders. Use the t u buttons to select the desired satellite. This appears at the top of the screen.

  • Page 35: System

    4. Main Menu 4.3 System 1. Language Here, select the desired language in the various areas. 2. TV-System Here you can select the display mode (eg PAL or NTSC), the Aspect mode (aspect ratio) of 4:3 or 16:9 and the video output RGB or CVBS. The correct settings depend on your TV set.

  • Page 36: Tools

    Confirm it with YES or NO to cancel. 3. Upgrade by RS232 Future firmware updates can be loaded via the RS232 interface. On our website www.megasat.tv you will find the current firmware. 4.5 Game Various games classics. ENGLISH...

  • Page 37: Additional Information

    5. Additional information 5.1 Troubleshooting You might meet abnormal working of this STB with various reasons. Check the following which may help you. Problem Possible causes What to do LED on the front panel fail to light Main supply cable is not connected. Check if the main supply cable is up/is not lit.

  • Page 38: Specifications

    (according to manufacturer) without prior notice. Conformity information Hereby declare the company Megasat Werke GmbH that the following devices is in compliance with the essential requirements and other relevant provisions of Directive Council 2014/30/EU and 2014/35/EU: Megasat 3600 (Article-No.
  • Page 39 Notes ENGLISH...
  • Page 40 Version: 1.2 (July 2016) // Technical changes, misprints and errors reserved. Megasat Werke GmbH | Industriestraße 4a | D-97618 Niederlauer | www.megasat.tv | info@megasat.tv...
