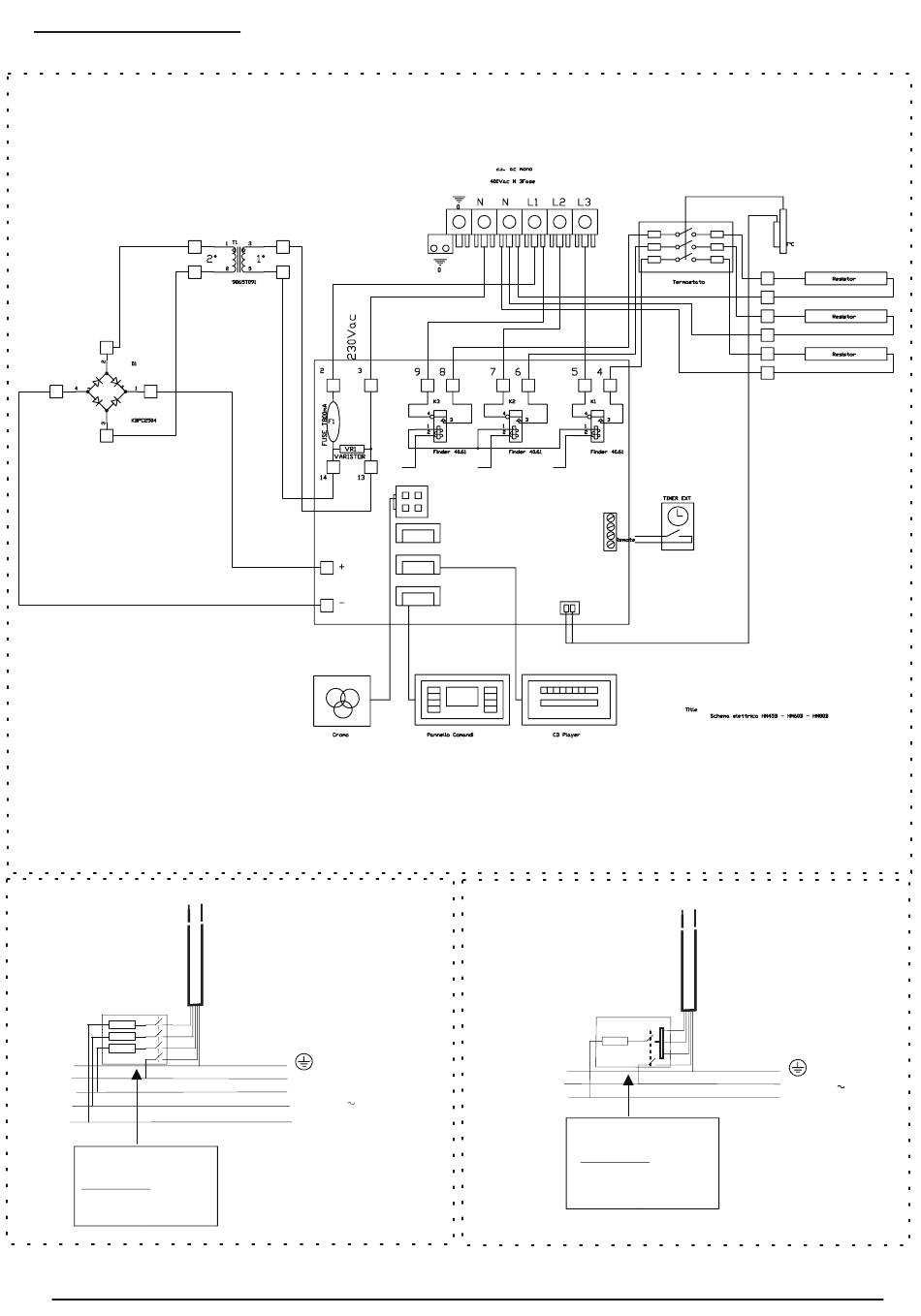

SCHEMA ELETTRICO

Cablaggi interni alla sauna
Cablaggi interni alla sauna
COLLEGAMENTO TRIFASE
COLLEGAMENTO TRIFASE
0-I
T16A
T16A
T16A
(CEI 64.8)
INTERRUTTORE OMOLOGATO
MAGNETOTERMICO+
DIFFERENZIALE
( distanza contatti d > 3mm) +
Fusibili T16A
CAVO ALIMENTAZIONE SAUNA
N
L3 Linea di alimentazione
400V 3N + T
L2
L1

COLLEGAMENTO MONOFASE

COLLEGAMENTO MONOFASE
FUSE
(CEI 64.8)
INTERRUTTORE OMOLOGATO
MAGNETOTERMICO +
DIFFERENZIALE
( distanza contatti d > 3mm ) +
Fusibile T50A
CAVO ALIMENTAZIONE SAUNA
0-I
Linea di alimentazione
N
230V LN + T
L
