effegibi MASTER SQUARE Assembling Instruction page 21

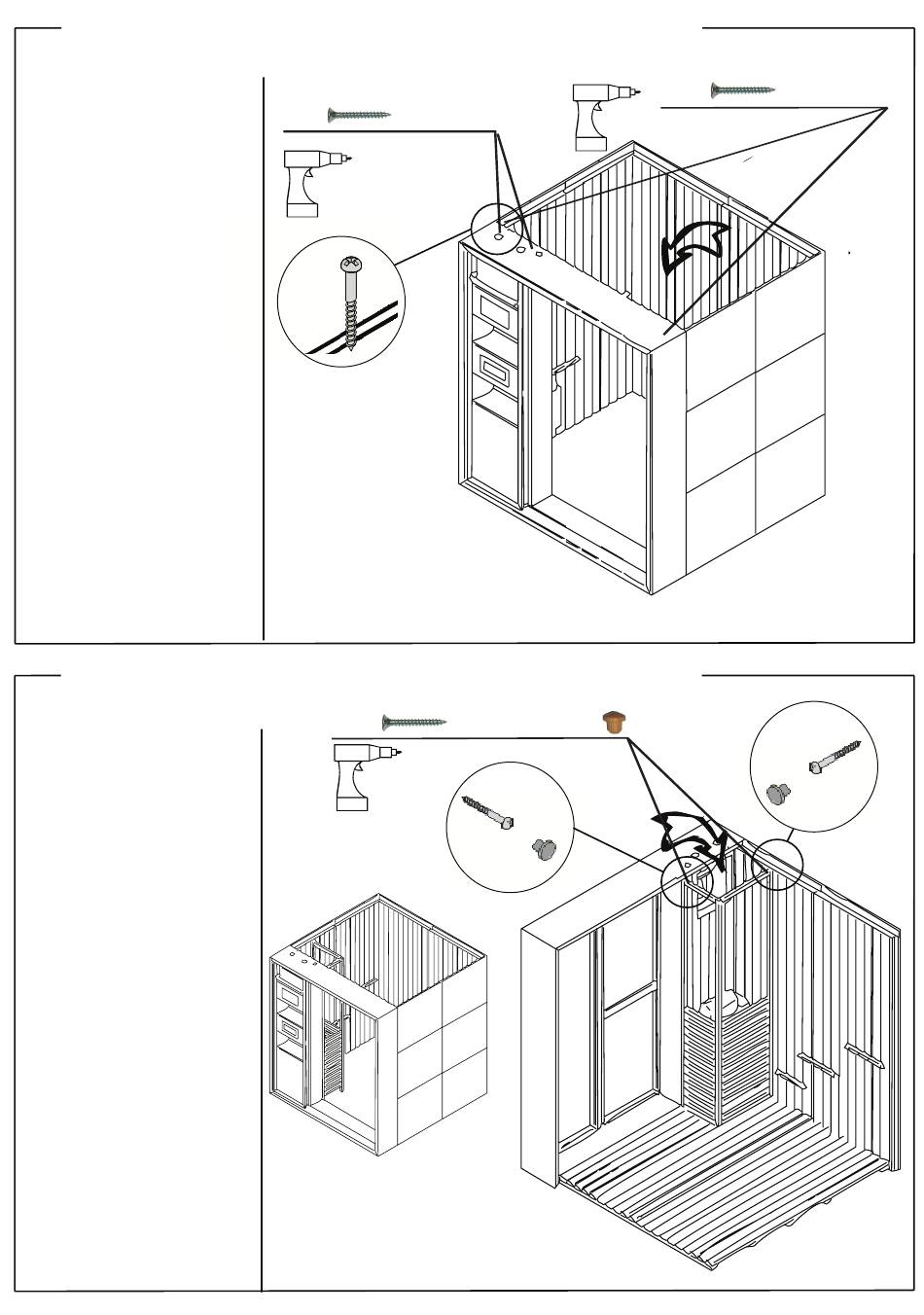

FASE 9: MONTAGGIO ELEMENTO FRONTALE SUPERIORE
PHASE 9:
FRONT HIGHER ELEMENT
ASSEMBLING
PHASE 9:
MONTAGE ÉLÉMENT FRONTAL
SUPÉRIEUR
FASE 9:
MONTAJE DELANTERA
SUPERIOR
PHASE 9:
MONTAGE OBERES
FRONTELEMENT
FASE 9:
MONTAGE BOVENSTE
FRONTAAL ELEMENT
FASE 9:
MONTAGEM DO ELEMENTO
FRONTAL SUPERIOR
FASE 10: MONTAGGIO PROTEZIONE STUFA E PEDANE
PHASE 10:
HEATER PROTECTIVE
GRID ASSEMBLING
PHASE 10:
MONTAGE PROTECTION POÊLE
FASE 10:
MONTAJE PROTECCIÓN ESTUFA
PHASE 10:
MONTAGE OBERES
FRONTELEMENT
FASE 10:
MONTAGE
KACHELBESCHERMING
FASE 10:
MONTAGEM DA PROTECÇÃO
DA ESTUFA
n°2 6x100
n°2
L
L
5x50 +n°2
n°4 8x70
Pag.20
di 31
