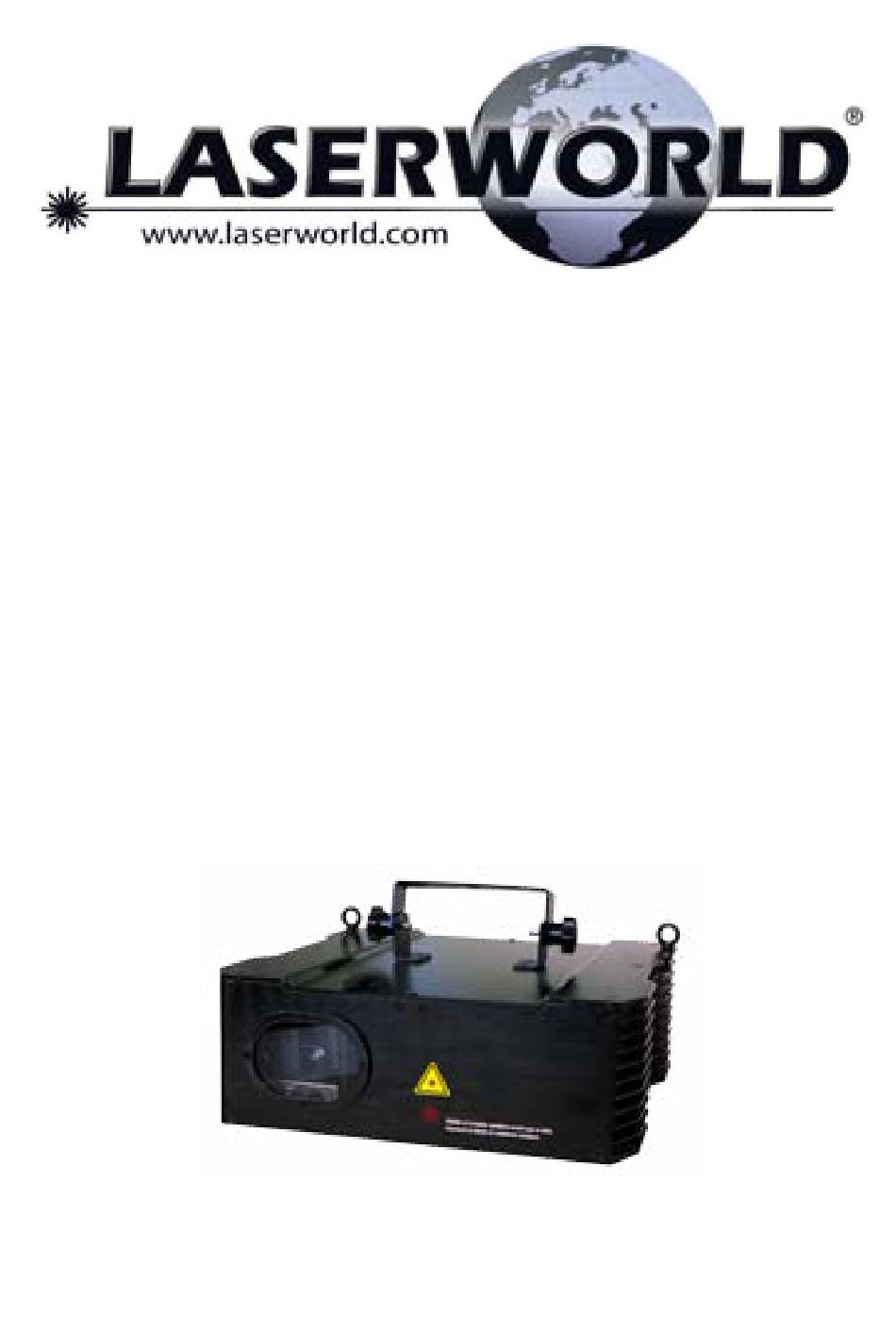

- Page 1 Manual / Bedienungsanleitung Club Series CS-1000RGB CS-2000RGB Please spend a few minutes to read this manual fully before operating this laser! Bitte lesen Sie diese Bedienungsanleitung sorgfältig vor Inbetriebnahme dieses Showlasersystems! English Deutsch 11/2014...
- Page 2 Manual: Club Series Legal notice: Rechtlicher Hinweis: Thank you for purchasing this Laserworld Die Firma Laserworld AG behält sich das product. Due to continual product develop- Recht vor, Änderungen an ihren Produkten ments and technical improvements, Laser- vorzunehmen, die der technischen Weiter- world (Switzerland) AG reserves the right to entwicklung dienen.
-
Page 3: Table Of Contents
Manual: Club Series Content: Product and package contents Preliminary warning notices Initial operations, safety instructions Working on the device Service notes Warnings and other notices on the device Device connections Operation Final statement Technical data sheet Laser specifications page 3 / 22... -
Page 4: Product And Package Contents
Manual: Club Series 1. Product and package contents Please check if all listed parts are included and undamaged. Included in delivery: 1 x laser projector 1 x Interlock connector 1 x power cable 2 x key (for key switch) 1 x manual 2. -
Page 5: Working On The Device
Manual: Club Series 10. If the device has been exposed to great 12. Ensure sufficient ventilation and do not temperature changes, do not switch it place the device on any warm or heat ra- diating surface. Especially the ventilati- on immediately. Condensation (or any on openings must not be covered! moisture/water formed) may damage device. -
Page 6: Warnings And Other Notices On The Device
• As for troubleshooting, please check the ranty. FAQ on our website www.laserworld.com • Removal of the warranty label as well • If there are traces of fog fluid in the pro-... -
Page 7: Device Connections
Manual: Club Series 7. Device connections CS-1000RGB / CS-2000RGB trim pot for sensitivity control microphone switch DMX address connection for power supply key switch Interlock DMX in DMX out ILDA out ILDA in LED signals page 7 / 22... -
Page 8: Operation
Manual: Club Series 8. Operation Connect the power cable to the device and then to the mains Insert key and turn it ‚ON‘ 3. Press „ON“ to switch the device on 4. Please make sure, that the Interlock adapter is inserted Your device runs in auto mode: Your device runs in music mode: Control the music-sensitivity by the trim pot at the rear side of the device. - Page 9 Manual: Club Series Channel Value Function 0-63 Laser off 64-127 sound mode 128-191 automatic mode 192-255 DMX mode 0 - 255 Patterns 0 - 255 Effect channel: Strobe Horizontal movement no effect 1-167 (fixed) movement 168-188 animated left to right with increasing speed 189-209 dto.
- Page 10 Manual: Club Series Channel Value Function Blanking 0-70 no effect 71-139 points are brighter 140-209 dashed lines 210-255 points only 0 - 255 Wave 0 - 255 Colour: 0 - 19 white; etc. 6 colours 139-164 rain- bow static; 164-248 rainbow moving; 249-255 colour change 0 - 255 image format...
-
Page 11: Final Statement
Due to continual product developments, please check for the latest update of this product manual at www.laserworld.com. If you do have any further questions, then please contact your dealer/place of purchase or use our contact section on our website. - Page 12 Manual: Club Series Inhaltverzeichnis: Lieferumfang & Hinweise Einleitende Warnhinweise Schritte zur Inbetriebnahme, Sicherheitshinweise Sicherheitshinweise für Arbeiten am Gerät Pflege- und Wartungshinweise Warnhinweise und Spezifikationen am Gerät Geräteanschlüsse & Bedienelemente Bedienung Abschließende Erklärung Technische Daten Laserleistungsdaten page 12 / 22...
-
Page 13: Lieferumfang & Hinweise
Manual: Club Series 1. Lieferumfang & Hinweise Bitte prüfen Sie, ob Sie die Lieferung vollständig erhalten haben und die Ware unbeschädigt ist. Im Lieferumfang enthalten sind: 1 x Laserprojektor 1 x Interlock Stecker 2 x Schlüssel für den Schlüsselschalter 1 x Bedienungsanleitung 1 x Kaltgerätekabel zur Stromversorgung 2. -
Page 14: Sicherheitshinweise Für Arbeiten Am Gerät
Beim Transport des Lasers jegliche Er- bensdauer des Lasersystems stark ver- schütterung oder Schläge vermeiden. kürzen und führen zum Erlöschen des Bitte das Produkt bestmöglich schützen. Gewährleistungsanspruchs. Laserworld bietet entsprechendes Equip- ment an. • Das Gerät nicht schnell hintereinander Ein- und Ausstecken/-schalten, da dies •... - Page 15 • Fehlfunktionen können Spritzwasser. unserer Webseite www.laserworld.com die häufigsten Pro- • Schalten Sie das Gerät aus, wenn es nicht bleme und Lösungswege nachlesen. benutzt wird. Trennen Sie hierzu das • Durch das Entfernen des Garantiela- Netzteil von der Stromversorgung. Auch...
-
Page 16: Geräteanschlüsse & Bedienelemente
Manual: Club Series 7. Geräteanschlüsse & Bedienelemente CS-1000RGB / CS-2000RGB Drehregler für die Mikrofonsensitivität An- / Ausschalter DMX Adressierung Mikrofon Anschluss für die Stromversorgung Schlüsselschalter Interlock DMX Ausgang ILDA Ausgang DMX Eingang ILDA Eingang LED Signale page 16 / 22... -
Page 17: Bedienung
Manual: Club Series 8. Bedienung Verbinden Sie das Stromkabel mit dem Gerät und anschließend mit der Stromversor- gung Stecken Sie den Schlüssel in den Schlüsselschalter und drehen Sie auf „ON“ Drücken Sie den Anschalter auf „ON“, um Ihr Gerät einzuschalten Vergewissern Sie sich, dass der Interlock Adapter eingesteckt ist Ihr Gerät befindet sich im Auto Modus: Ihr Gerät befindet sich im Musik Modus:... - Page 18 Manual: Club Series Der Laser hat 13 Betriebskanäle (internationaler Standard DMX 512 Signal). Es ist darauf zu achten, dass entsprechend 12 Kanäle hinter der Startadresse nicht für andere DMX- Geräte belegt werden. Kanal Wert Funktion 0-63 Laser aus 64-127 Musikmodus 128-191 Automatikmodus 192-255...
- Page 19 Manual: Club Series Blanking 0-70 kein Effekt 71-139 Punkte werden betont 140-209 Linienstücke werden gestrichelt gezeichnet 210-255 nur Punkte werden gezeichnet Wellen 0 - 255 Farbe: 0 - 19: weiss; etc. 6 Farben // 139-164 Regenbogen statisch; 165 - 248 Regenbogen dynamisch; 249- 255 Farbwechsel 0 - 255 Bildaufbau...
-
Page 20: Abschließende Erklärung
Sollten Änderungen an dieser Bedienungsanleitung vorgenommen werden, können wir Sie darüber nicht in Kenntnis setzen. Bitte kontaktieren Sie für Fragen Ihren Händler. Für Servicefragen wenden Sie sich bitte an Ihren Händler oder aber an Laserworld. Verwenden Sie auschließlich Laserworld-Ersatzteile. Änderungen vorbehalten. Aufgrund der Datenmenge kann keine Gewähr für die Richtigkeit der Angaben gegeben werden. - Page 21 Mode de fonctionnement: automatique, musique, DMX, ILDA Beam: ca. 3mm / 2mrad Power supply: Stromversorgung: 85V - 250V AC Alimentation: Power consumption: 60W (CS-1000RGB) Stromaufnahme: 120W (CS-2000RGB) Consommation: Operating temperature: Betriebstemperatur: +10° to +35°C température d‘opération: Dimensions: 315 x 335 x 110 mm (L x W x H)(B x T x H)(H x L x P)
- Page 22 Power specifications (at laser module) / Laserleistung (am Modul) / Puissance Red / Rot / Green / Grün / Blue / Blau / min. - max. Rouge (650nm) Vert (532nm) Bleu (445nm) CS-1000RGB 750-1.000mW >250mW >50mW >450mW CS-2000RGB 1.500-2.000mW >500mW >200mW >800mW...
