Käyttö- ja asennusohje HNS-M2

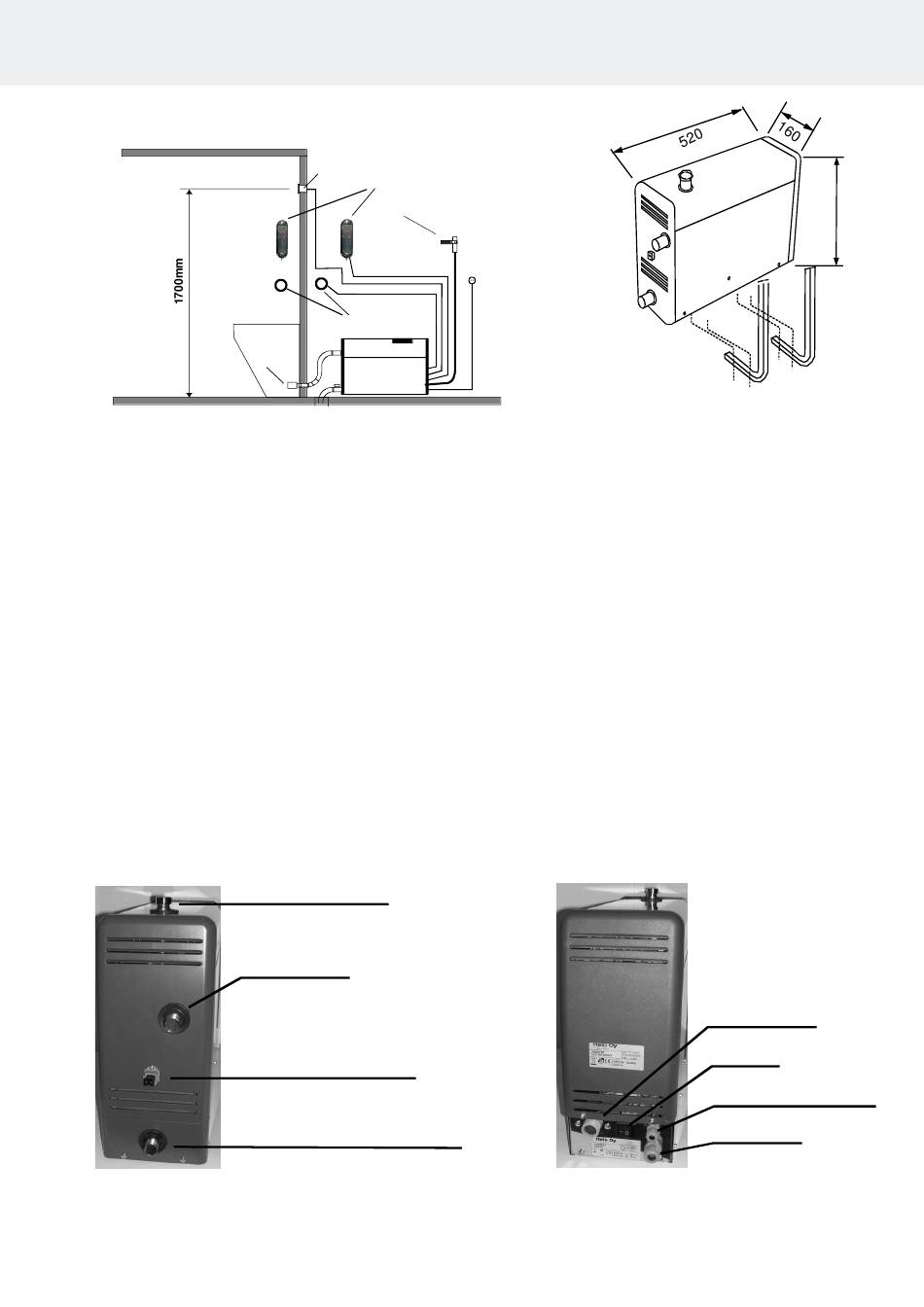

Periaatekuva asennuksesta
Höyryhuone
Höyryputki
Ohjauspaneelin sijoitus
Ohjauspaneeli asennetaan höyryhuoneen sisäpuolelle tai ulkopuolelle malli HNS – M2.
HUOM! Jos höyrygeneraattorin päivittäinen käyttö kestää yli 4 tuntia, on ohjauspaneeli
sijoitettava höyryhuoneen ulkopuolelle ja käytettävä erillistä tuntoelintä, tuotenumero
0043210.
Ohjauspaneelin kaapeli voidaan myös jatkaa vastaavanlaisella kaapelilla, max. 10 m.
On / Off painonappia voidaan käyttää höyrygeneraattorin kaukokäynnistykseen ja sammuttamiseen, painonappi
voidaan sijoittaa höyryhuoneeseen tai sen ulkopuolelle. Katso tarkemmat ohjeet sivulta 12.
Höyrysuutin / -suuttimet asennetaan n. 200 – 400 mm lattiasta penkin tai istuimen alle, tai seinään siten, ettei
kuuma höyry pääse polttamaan jalkoja. Höyrysuuttimet suunnataan lattiaa kohti. Suuttimien asennuksessa on
myöskin huomioitava niiden paikka siten, ettei niihin pääse koskettamaan tahattomasti. Höyryn lämpötila on
+100 °C ja se voi aiheuttaa palovammoja.
Jos höyrykylvyssä käy lapsia tai sellaisia henkilöitä, joiden reaktiokyky on alentunut, tulee höyrysuuttimen eteen
asentaa suoja, joka estää tahattomasti joutumasta kuumaan höyrysuihkuun.
Tuntoelin. Tuntoelin kytketään höyrygeneraattorin piirikortilla liittimiin T1 ja T2, joka tunnistaa sen automaattisesti.
Tuntoelin asennetaan n. 1700 mm korkeuteen lattiasta, mieluiten oven vastakkaiselle seinälle. Tuntoelimen
asennusreikä suositellaan tiivistää sopivalla massalla, ettei kosteus kulkeudu rakenteisiin.
Höyryhuoneen lämpömittari asennetaan sellaiselle korkeudelle, että se osoittaa samaa lämpötilaa kuin ohjauspanee-
lin näyttämä.
Höyrygeneraattorin liitännät
Kansimutteri kalkinpoistoa varten
Höyryputki 1/2"
Automaattisen
magneettiventtiilin
pistoke (HNS - M2)
Veden tyhjennys 1/2"
Manuaalinen tai sähkökäyttöinen venttiili
Tuntoelin
Ohjauspaneeli
Vesiliitäntä
Sähkö syöttö
On / Off Painonappi
Tyhjennys
380
Höyrystimen seinäkiinnitys
Vesiliitäntä 3/4"
Pääkytkin
Ohjauspaneelin kaapeli
Sähkösyöttö
