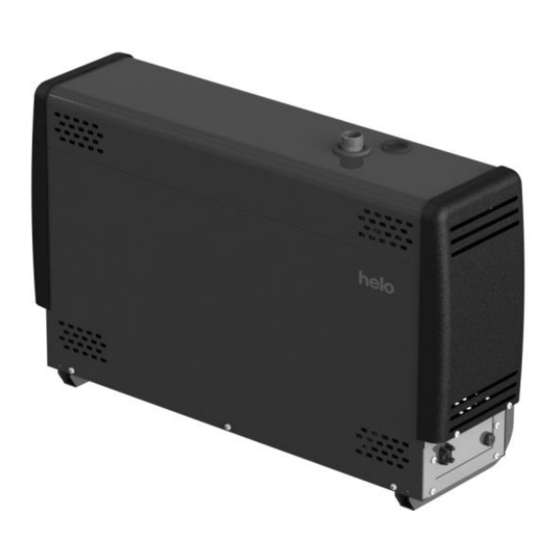

Helo Trend Product Manual

Helo Trend Product Manual

Control centre
Table of Contents
  • Deutsch

    • Technische Daten
    • Allgemeines
    • Einfache Wartung
    • Warnhinweise
    • Zubehör
    • Automatische Zwischenspülung während des Betriebs
    • Automatisches Spülen
    • Belüftung
    • Hauptschalter
    • Kesselsteinbeseitigung
    • Reinigen der Saunakabine
    • Dampferzeugeranschlüsse
    • Wasser- und Dampfleitungen
    • Elektrische Anschlüsse
    • Schaltbild
    • Den Dampferzeugerausgang für das Dampfbad Wählen
    • Widerstände des Dampferzeugers
    • Fehlerbehebung
    • Rohs
  • Français

    • 520 X 380 X 160 MM
    • Accessoires
    • Avertissements
    • Généralités
    • Maintenance Aisée
    • Interrupteur Principal
    • Protection Contre Les Surchauffes
    • Rinçage Intermédiaire Automatique Pendant L'utilisation
    • Ventilation
    • Vidange Automatique
    • Détartrage
    • Nettoyage de la Cabine de Bain de Vapeur
    • Raccords du Générateur de Vapeur
    • Raccordement des Tuyaux D'eau Et de Vapeur
    • Raccordements Électriques
    • Télécommande
    • Schéma de Commutation
    • De Bain de Vapeur
    • Résistances du Générateur de Vapeur
    • Dépannage
    • Rohs
  • Русский

    • Общие Положения
    • Предупреждения
    • Упрощенное Техобслуживание
    • Автоматическая Промывка Во Время Эксплуатации
    • Автоматический Слив
    • Вентиляция
    • Главный Выключатель
    • Термопредохранитель
    • Очистка Помещения Парной
    • Удаление Накипи
    • Подключение Парогенератора
    • Подключение К Патрубкам Для Подачи Воды И Пара
    • Подключение К Сети Питания
    • Дистанционное Управление
    • Схема Подключения
    • Выбор Мощности Парогенератора Для Парной
    • Резисторы Парогенератора

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 31
REWARD YOURSELF

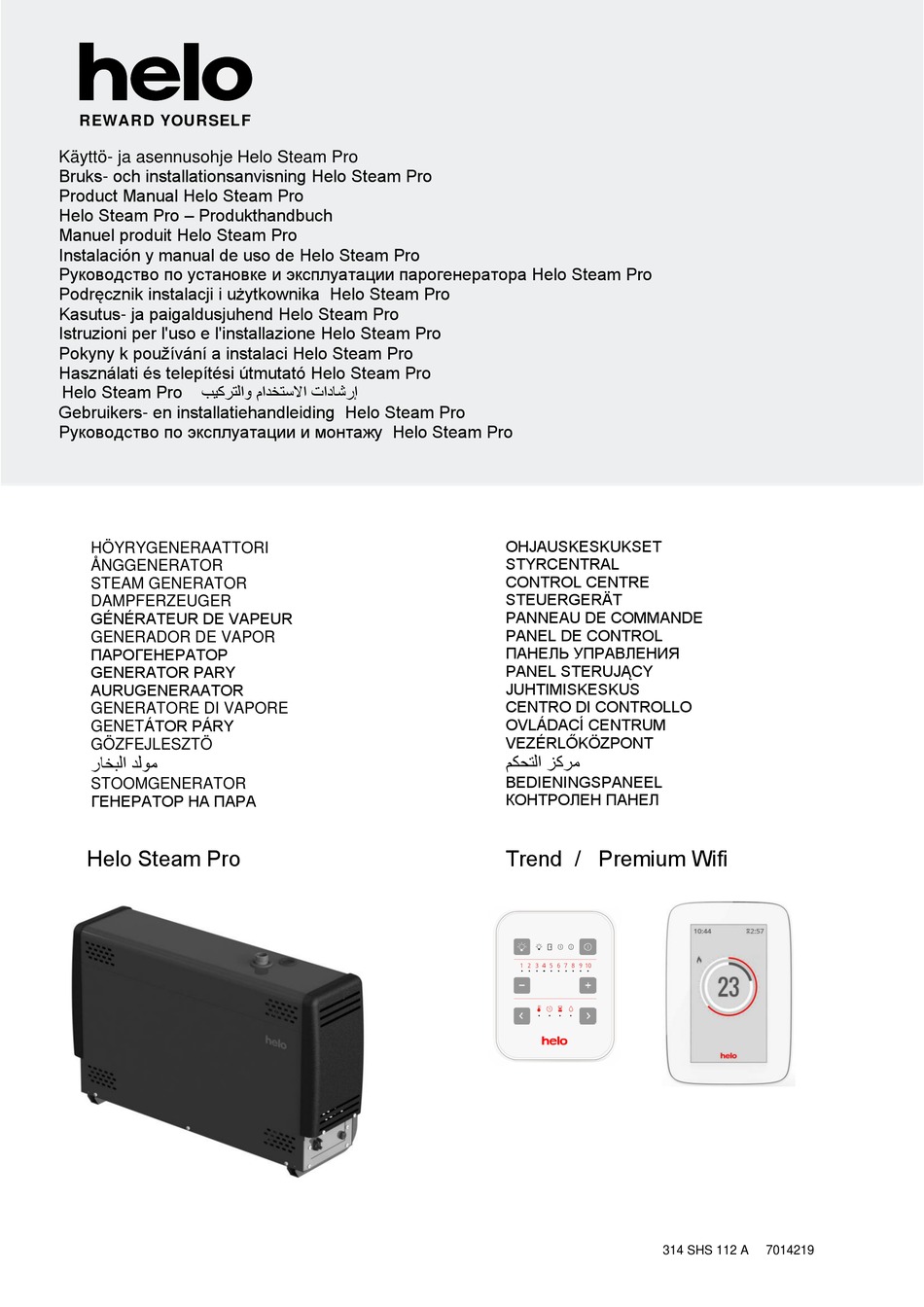

Käyttö- ja asennusohje Helo Steam Pro
