hem met uw hand rond te draaien.
 Open de roostersluitring een eindje door de schroef wat losser te draaien. Plaats het
voorrooster op het achterrooster, zodanig dat de roostersluitring de randen van de
roosters correct omvat; roosters goed tegen elkaar! Sluit tenslotte de roostersluitring stevig
met de schroef. Controleer of alles goed sluit.
 Vento 9, 12 & 16: Leid de elektrokabel door het gat in de
voet. Plaats de sokkel op de voet, zodanig dat de
uitstulpingen van de sokkel in de uitsparingen van de voet
vallen. Draai de sokkel nu vast op de voet; de elektrokabel
valt nu in zijn geleidingen (zie afb.).
 Vento 16SR: Steek het lagerdeel van de standaard in het
gat van de basis en schroef het met de 4 schroeven-met-
ringetjes aan de onderzijde van de basis op elkaar.
Schroef het bovendeel standaard met de klok mee stevig
op het lagerdeel.
4

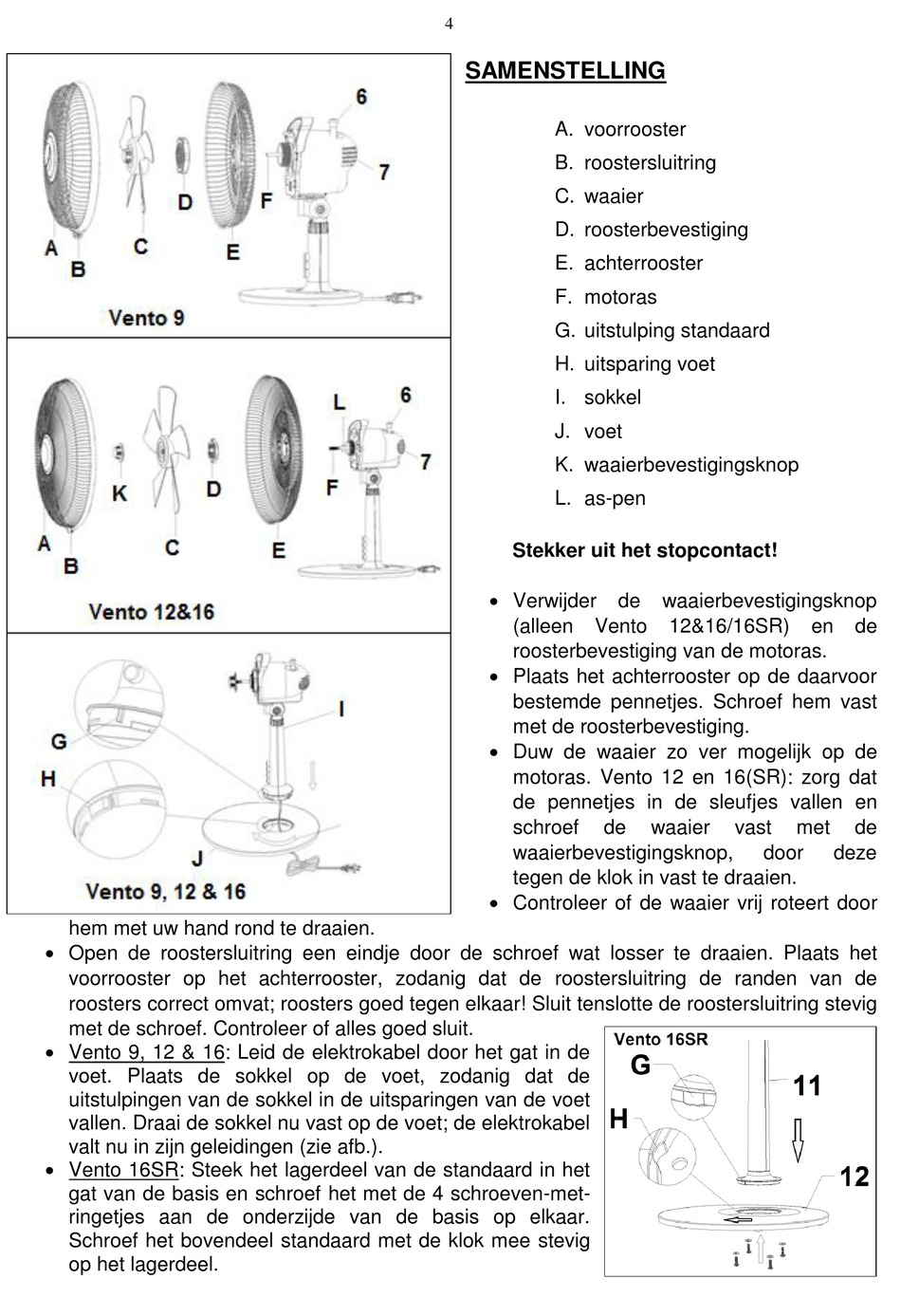

SAMENSTELLING
A. voorrooster
B. roostersluitring
C. waaier
D. roosterbevestiging
E. achterrooster
F. motoras
G. uitstulping standaard
H. uitsparing voet
I. sokkel
J. voet
K. waaierbevestigingsknop
L. as-pen
Stekker uit het stopcontact!
 Verwijder
(alleen
Vento
roosterbevestiging van de motoras.
 Plaats het achterrooster op de daarvoor
bestemde pennetjes. Schroef hem vast
met de roosterbevestiging.
 Duw de waaier zo ver mogelijk op de
motoras. Vento 12 en 16(SR): zorg dat
de pennetjes in de sleufjes vallen en
schroef
de
waaierbevestigingsknop,
tegen de klok in vast te draaien.
 Controleer of de waaier vrij roteert door
de
waaierbevestigingsknop
12&16/16SR)
waaier
vast
door
en
de
met
de
deze
