Onnittelut loistavasta kiuasvalinnastanne!
Tutustu käyttöohjeisiin huolellisesti ennen käyttöönottoa.
Congratulations on your purchase of SAWO sauna heater.
Please read the manual carefully before using the heater.

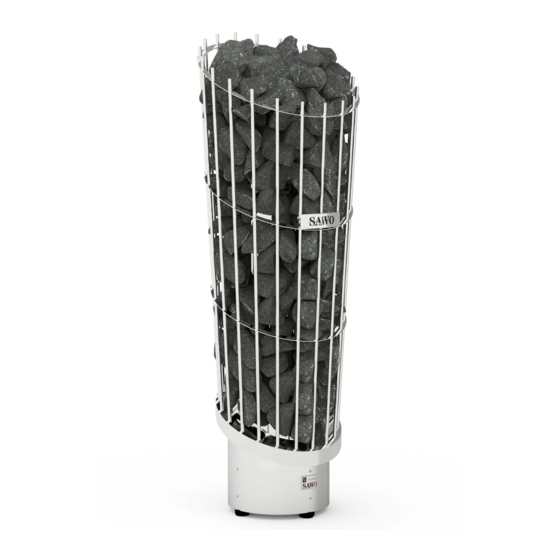

SÄHKÖKIUAS
ELECTRIC SAUNA
HEATER
PHOENIX
HEATER
KÄYTTÖOHJEET
MANUAL
Ei käytössä seuraavissa maissa: USA, Kanada ja Meksiko.
Not for use in the USA, Canada and Mexico.
SUOMI / ENGLISH
Advertisement
Table of Contents
Related Manuals for Sawo PHOENIX PNX3-45NS
Summary of Contents for Sawo PHOENIX PNX3-45NS

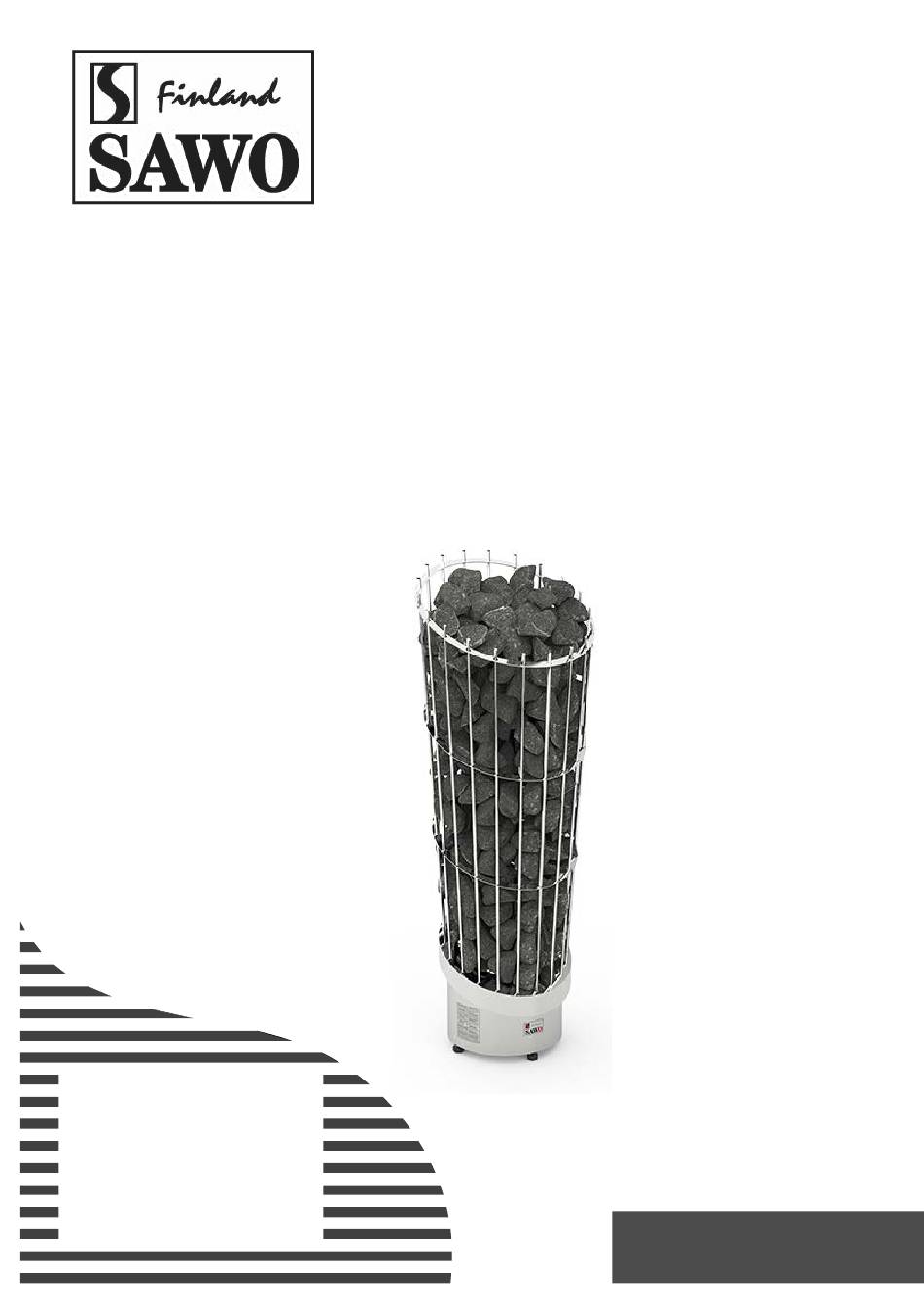

- Page 1 MANUAL PHOENIX HEATER Onnittelut loistavasta kiuasvalinnastanne! Tutustu käyttöohjeisiin huolellisesti ennen käyttöönottoa. Congratulations on your purchase of SAWO sauna heater. Please read the manual carefully before using the heater. SÄHKÖKIUAS ELECTRIC SAUNA Ei käytössä seuraavissa maissa: USA, Kanada ja Meksiko. HEATER Not for use in the USA, Canada and Mexico.
- Page 2 SISÄLLYSLUETTELO Turvaohjeet käyttäjälle Turvaohjeet asentajalle Kiukaan asentaminen Kiuaskivet Kivien latominen kiukaaseen Sensorin Sijainti Kytkentäkaavio 12-13 Ilmanvaihto Eristys Saunahuoneen lämmitys Tekniset tiedot Häiriötilanne Varaosat KATSO OHJEISTA TÄRKEÄT PEITTAMINEN AIHEUTTAA LISÄOHJEET PALOVAARAN READ THE MANUAL FOR COVERING THE HEATER ADDITIONAL IMPORTANT CAUSES FIRE HAZARD INSTRUCTIONS SUOMI...
-
Page 3: Table Of Contents
TABLE OF CONTENTS Safety Instructions for the user Safety Instructions for the Technician Heater Installation Heater Stones Loading the stones Sensor Location 12-13 Electrical Diagram Air Ventilation Insulation Heating of the Sauna Technical Data Malfunctions Spare Parts ENGLISH... - Page 4 Turvaohjeet Ole hyvä ja seuraa näitä ohjeita ennen saunan käyttöä, tai kiukaan asentamista. Käyttäjälle: Tämän tuotteen käyttäminen ei sovellu henkilöille (lapset mukaanlukien) joilla on fyysisiä tai henkisiä rajoitteita, tai aiempaa käyttökokemusta kiukaan käytöstä ellei valvomassa ole henkilö jolla on riittävä kokemus kiukaan käyttämiseksi.
-
Page 5: Safety Instructions For The User
Safety Instructions Please take note of these safety precautions before using the sauna or when installing the heater. For user: This product is not designed to be used by persons (including children) with limited physical or mental abilities and limited experience and knowledge except under close supervision by a responsible person with knowledge and experience or having been advised by such person. - Page 6 Asentajalle: Kiukaan kytkennän ja korjaamisen saa suorittaa vain valtuutettu sähköasentaja Asentaessasi kiuasta, tarkista vaadittavat suojaetäisyydet valmistajan käyttöohjeesta (Kuva 2) Elektroniset tunnistimet ja muut sensorit tulee asentaa siten, että saunaan tuleva raitisilma ei vaikuta niiden toimintaan. Käyttäessä erillistä ohjausta, tulee ohjauskeskus ja ohjauspaneeli asentaa saunan ulkopuolelle.
-
Page 7: Safety Instructions For The Technician
For Technicians: Wiring and repairs must be done by a certified electrician. Follow the Minimum Safety Distances when mounting the heater (see Fig. 2). The electronic sensor and electric heating system should be mounted in a way so that incoming air will not interfere with it. If using a separate control, the controlunit and control panel must be mounted outside the sauna cabin. - Page 8 Kiukaan asentaminen Kiuas voidaan sijoittaa mihin vain saunaan, kuitenkin vähimmäisetäisyyksiä turvallisuussyistä noudattaen (kuva 2). Noudata annettuja kuutiotilavuuksia (katso tekniset tiedot s. 18). Kiuasta ei saa asentaa syvennykseen. Älä asenna saunaan kuin yksi kiuas ellei sinulla ole erikoisohjeita kahden kiukaan asentamiseen. Useimmissa maissa, laki vaatii kiukaan kiinnittämisen lattiaan. Kiuas on todella kuuma.
-
Page 9: Heater Installation
Heater Installation The heater can be placed wherever in the sauna, but for safety and convenience, follow the minimum safety distances as provided in Fig. 2. Follow the cubic volumes given in the Technical Data (page 18.). Do not install the heater to the floor or wall niche. - Page 10 Tarvittava kivien määrä on ilmoitettu kiukaan teknisissä tiedoissa sivulla 18. HUOM! Älä käytä kiuasta ilman kiuaskiviä, sillä se voi aiheuttaa palovaaran. Käytä kiukaassasi vain valmistajan suosittelemia SAWO-kiuaskiviä. Väärien kivien käyttö voi aiheuttaa lämmityselementtien ennenaikaisen hajoamisen. Älä käytä kiukaassa keraamisia kiuaskiviä.
-
Page 11: Heater Stones
See page 18 (Technical Data). NOTE! Never use the heater without stones as it may cause fire. Use only manufacturer recommended SaWo-stones. Using unsuitable stones may lead to heating element damage and will void the warranty. Never use eramic stones... -
Page 12: Sensor Location
Sensorin Sijanti Sensor Location ILMANVAIHTO KATTO AIR VENT CEILING Kuva. 5 Fig. 5 SENSORIN PAIKKA SENSOR LOCATION Sensori Sensor LATTIA FLOOR Kytkentäkaavio Electrical Diagram Huom! Note! Siirrä jumpperia kun käytät yksivaihe kytkentää tai delta kytkentää Relocate jumper when using 220-240V 1N~ (Single Phase) 220-240V 3~ (Delta Connection) PNX3-45NS 4,5 kW... - Page 13 9,0 kW PNX6-90NS 220-240V 3~ 220-240V 1N~ 380-415V 3N~ 50/60Hz 50/60Hz 50/60Hz PNX6-120NS 12,0 kW 10,5 kW PNX6-105NS W W V U N G W W V TERMINAL 1 TERMINAL 2 6,0 kW 6,0 kW TERMINAL 1 TERMINAL 2 6,0 kW 4,5 kW 18,0 kW PNX6-150NS...
- Page 14 Ilmanvaihto Saadaksesi miellyttävän ilmatilan saunaan siellä pitäisi olla kuumaa ja raikasta ilmaa sopivassa suhteessa. Ilmanvaihdon tarkoitus on kierrättää kiukaan ympärillä oleva ilma saunan kaukaisimpaankin nurkkaan. Tulo- poistoilmaventtiilien sijainnit vaihtelevat saunan mallista sekä omistajan mieltymyksistä riippuen. Tuloilmaventtiili voidaan asentaa seinälle suoraan kiukaan alle (kuva 6A). Koneellista ilmastointia käytettäessä...
-
Page 15: Air Ventilation
Air Ventilation To have a soothing sauna, there should be a proper mixing of hot and cold air inside the sauna room. Another reason for ventilation is to draw air around the heater and move the heat to the farthest part of the sauna. The positioning of the inlet and outlet vents may vary depending on the design of the sauna room or preference of the owner. - Page 16 Lämpöeristyksen suositeltava minimipaksuus seinissä on 50 mm ja katossa 100 mm. Höyrysulkuna voi käyttää pahvi- tai alumiinifoliolaminaattia, joka kiinnitetään eristyksen päälle alumiinifolio sisäänpäin. Jätä vähintään 20 mm ilmarako höyrysulun ja sisäpaneelin väliin. Estääksesi kosteuden kerääntymisen paneelin taakse jätä seinäpaneelin ja katon väliin rako. Saunahuoneen lämmitys VAROITUS! Savun ja hajun muodostuminen ensimmäisellä...
-
Page 17: Heating Of The Sauna
The recommended minimum thickness of the thermal insulation in the walls is 50 mm and in the ceiling 100 mm. It is possible to use carton- or aluminum foil laminate as a vapor barrier, which is affixed over the insulation aluminum foil inwards. -
Page 18: Technical Data
Häiriötilanne - Katso erillisen ohjauskeskuksen käyttöohjeet Tekniset tiedot Technical Data Kuva. 7 Fig. 7 VASTUS JÄNNITE SAUNAN KIUAS- JOHDON KIUKAAN KOKO TILAVUUS OHJAUS SULAKE MALLI TYYPPINUMERO LEVEYS SYVYYS KORKEUS POIKKIPINTA KIVET FUSE SIZE OF WIRE SAUNA ROOM SUPPLY SIZE OF HEATER HEATER HEATING ELEMENT STONES... -
Page 19: Malfunctions
Malfunctions If heater doesn't work, check the following: - Check the instructions for the separate control unit 1,5 kW 2,0 kW 2,5 kW 3,0 kW 10mm 10mm Spareparts Varaosat Heating Element Vastus Heating Element Holder Vastuspidikkeet Cable Holder Kaapelipidike Terminal Block (Large) Riviliitin (suuri) Leveling Bolt Säätöjalka... - Page 20 Pidätämme oikeuden muutoksiin. www.sawo.com Subject to change without notice. info@sawo.com...
