Konig & Meyer 17400 Quick Manual

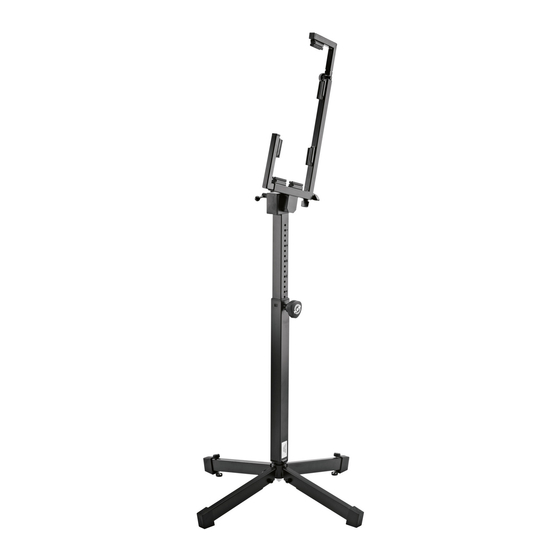

17400 Akkordeonständer
Der Spielständer, der Sie wirksam vom Gewicht des Instruments entlastet
- passend für Akkordeons folgender Größe:
- Tiefe: 135-250 mm, Höhe: 380-585 mm
- Stativ ist in der Höhe verstellbar von:
- 730-1135 mm (Unterkante des Instruments)
- Akkordeonhalter ist in der Neigung verstellbar:
- jeweils 22° nach vorne oder hinten
- Transportfreundlich durch klappbare Füße
- Gewicht: 7,2 kg
Vielen Dank, dass Sie sich für dieses Produkt entschieden haben.
Diese Anleitung informiert Sie über alle wichtigen Schritte bei Aufbau und Handhabung.
Wir empfehlen, sie auch für den späteren Gebrauch aufzubewahren.
SICHERHEITSHINWEISE
- Akkordeonabmessungen beachten (s.Techn.Daten)
- Der Untergrund muß tragfähig und eben sein
- Akkordeon ggf. mit zwei Personen einbauen
- Akkordeon ausbalanciert in Halterung einpassen und
- Schrauben fest anziehen -
- Handkraft genügt aber völlig
- Die Höhe des Stativs wird mit einer
- Rast-Klemmschraube eingestellt;
darauf achten, dass der Bolzen dieser Schraube
- stets in eine Bohrung des Auszugrohres eingreift
- Bei eingehängtem Akkordeon niemals unkontrolliert
- die Rast-Klemmschraube lösen; ggf. mit zweiter
- Person arbeiten, welche das Instrument hält
- Die Neigung der Akkordeonhalterung wird mit
- einem Knebelgriff fixiert. Diesen fest anziehen -
- Handkraft genügt aber völlig
- Aufmerksame Handhabung erforderlich, da die
- Verstellmöglichkeiten Einklemmgefahren bergen

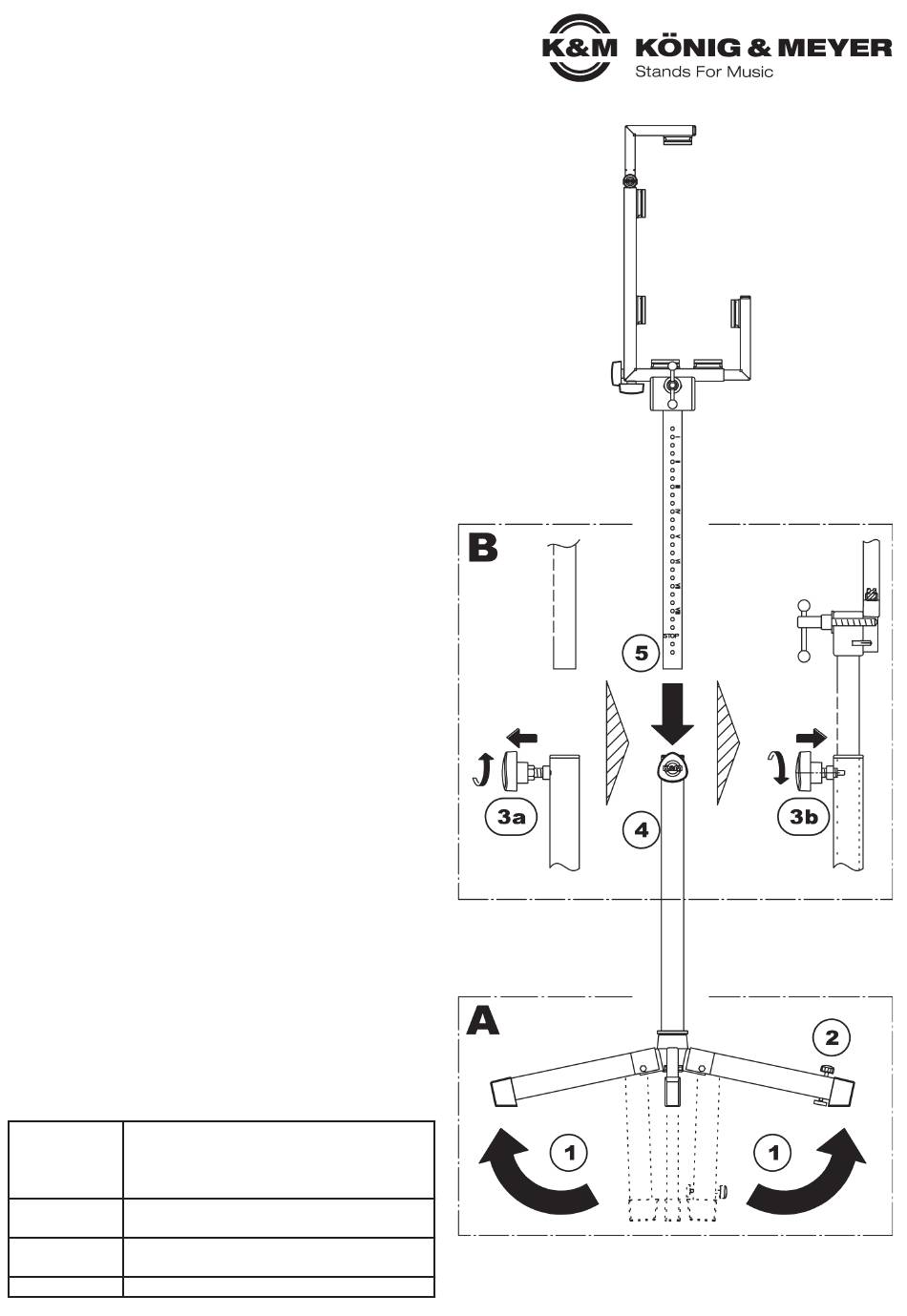

AUFBAUANLEITUNG
A - STATIV
- Die vier Füsse 1 bis zum Anschlag aufklappen
- und Stativ auf Boden stellen
- Evtl. Bodenunebenheiten durch Drehen an der
- Rändelschraube 2 ausgleichen
B - AKKORDEONHALTERUNG
Die Rast-Klemmschraube 3 besteht aus einem üblichen
Gewinde plus integriertem Federbolzen.
- Zuerst Gewinde etwas losdrehen, dann Schraube nach hinten
- ziehen 3a damit der Federbolzen das Grundrohr 4 freigibt.
- Auszugrohr 5 in das Grundrohr 4 einführen
- Auszugrohr in gewünschter Höhe sichern:
- dazu den Federbolzen in Bohrung am Auszug einrasten lassen
- und anschließend das Gewinde fest anziehen 3b
TECHNISCHE DATEN / SPEZIFIKATIONEN
Rohre und Profile: Stahl
Griffe, Führungen: Polyamid (PA)
Material
Instrumentenauflagen: Gummi
Parkettschoner: (PE)
Akkordeon passender Größe:
Traglast
Tiefe: 135-250 mm, Höhe: 380-585 mm
max. Fußkreis ø 660 mm
Abmessungen
Höhe: 730-1135 mm (Unterkante Akkordeon)
Karton, kg B x T x H: 285 x 260 x 1000 mm, 7,2 kg
KÖNIG & MEYER GmbH & Co. KG
Kiesweg 2, 97877 Wertheim, www.k-m.de
17400-009-55 Rev.11 03-80-230-00 1/16
