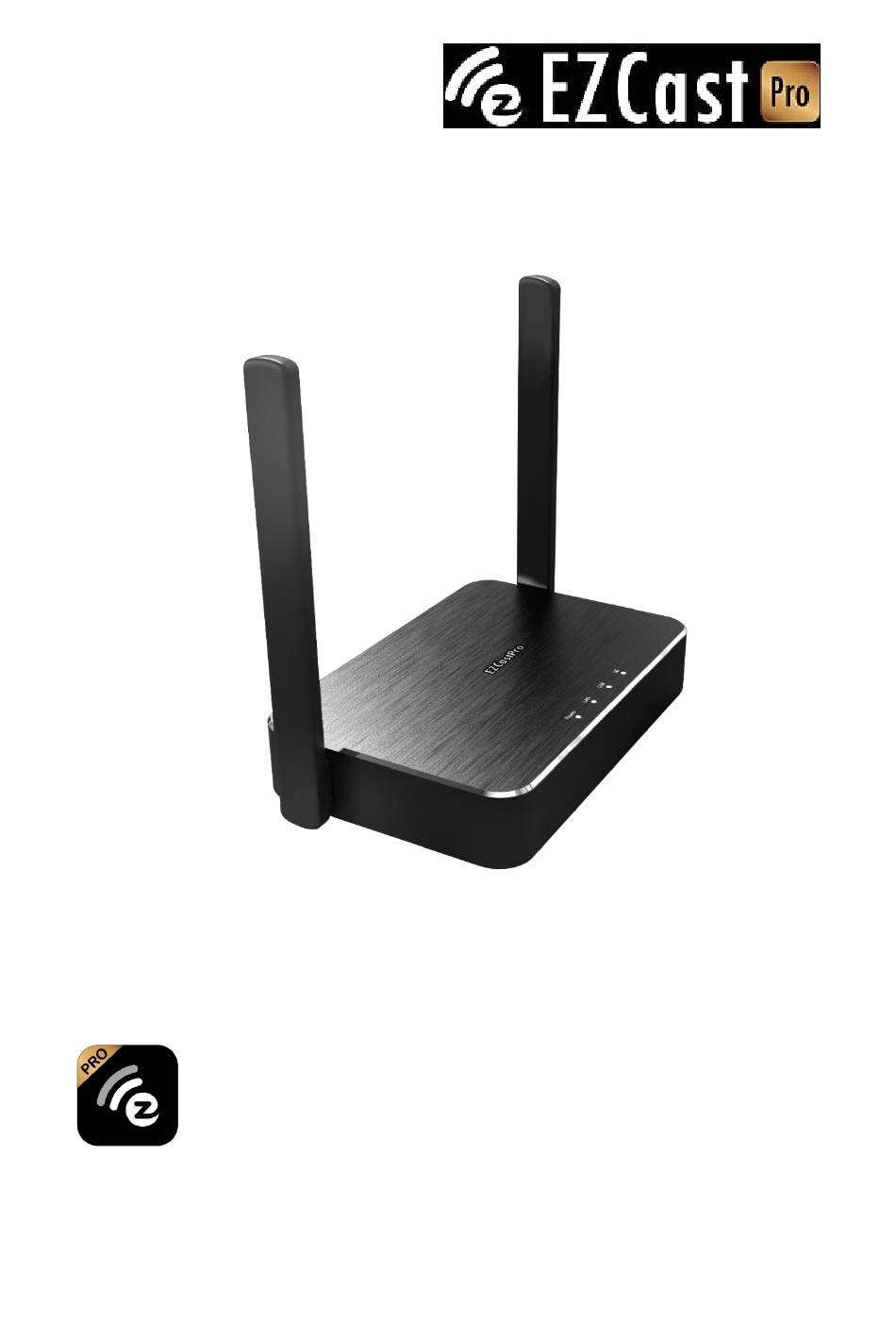

- Page 1 EZCast Pro Box II Model: B10 UICK TART UIDE...
-
Page 2: Learn More
Introduction Thank you for purchasing EZCast Pro Box II. This Quick Start Guide is designed to guide you through the installation. EZCast Pro Box II realizes the true BYOD meeting room by supporting Windows, macOS, Android, iOS, and ChromeOS. Learn More Please visit www.ezcast-pro.com for more... -
Page 3: Package Contents
EZCast Pro Box II HDMI Adapter with HDMI HDMI A to A Cable 1m female port, VGA female port, 3.5mm port 5V Universal Adapter EZCast Pro Box II QSG System Requirements ⚫ Windows 7/8/10 ⚫ macOS 10.11 and above ⚫... - Page 4 Hardware Overview Part I Back Panel Reset Button Power Button DC Port USB Port HDMI Port Ethernet Port Port Description DC Port Connect to 5V/2A Universal Adapter Power Button Switch ON/OFF for power After powering up, press and hold the reset Reset Button button to reset to factory default setting USB Port...
- Page 5 Hardware Overview Part II LEDs Power Wi-Fi State Description White Power ON Power Grey Power OFF White Connected to Ethernet cable Grey Not connected to Ethernet cable White Connected to USB device Grey Not connected to USB device White Connected to Wi-Fi Wi-Fi Grey Not connected to Wi-Fi...
-
Page 6: Product Installation
EZCast Pro Box II’s DC port. Step 2: Connect the HDMI A to A cable to the EZCast Pro Box II’s HDMI port. Step 3: Press the Power button to activate EZCast Pro Box II. * For better Wi-Fi connection, please place the EZCast Pro Box II in line of sight. - Page 7 Cast with EZCast Pro App Step 1: Scan the QRCode below to download the EZCast Pro App. Step 2: Install EZCast App on your device. Step 3: Find EZCast Pro Box II’s SSID in your device’s Wi-Fi list, enter the password.
- Page 8 Step 4: Open EZCast Pro App and connect to the EZCast Pro Box II. Step 5: Start casting or using the value-added functions in EZCast Pro App!
- Page 9 For Windows user, please press Win + K. and select your EZCast Pro Box II. For Android user, find “Wireless casting” in Setting to select your EZCast Pro Box II. Please note that each mobile device manufacturer has its own naming rule for...
- Page 10 Cast with Native Protocol AirPlay Step 1: Find EZCast Pro Box II in your device’s Wi-Fi list, and enter the password. Step 2: Open “Screen Mirroring” in your device to select your EZCast Pro Box II.
-
Page 11: Specifications
Specifications EZCast Pro Box II B10 Dual Core CPU, 1Ghz max Output/Input Up to 4K @ 30Hz Resolution HDMI Ethernet USB Type A 802.11ac 2T2R, Wi-Fi Max bandwidth 866Mbps (5Ghz) Ethernet 10/100/1000M, support POE Power DC 5V, 2A Working Temp 0~40°C... -
Page 12: Safety Notice
Safety Notice 1. Read and follow all these safety instructions. 2. Heed all warnings. WARNING: DO NOT expose this product to rains or moisture. WANRING: DO NOT use this product in the location where it might be submerged by water. WANRING: Place this product indoor and away from windows and doors to avoid lighting strikes. - Page 13 2. Changes or modifications not expressly approved by the party responsible for compliance could void the user's authority to operate the equipment. NOTE: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules.
- Page 14 20cm between the radiator & your body ©2019 Actions Microelectronics Co., Ltd. All right reserved. EZCast, and EZCast Pro are trademarks of Actions Microelectronic Co., Ltd., registered in China and other countries. Other product and company names mentioned...
- Page 15 EZCast Pro Box II 產品型號: B10 快速使用手冊...
- Page 16 簡介 感謝您購買 EZCast Pro Box II 無線投影盒。 本 《快速使用手冊》 旨在協助您快速完成安裝及上 手使用本產品。 透過支援 Windows、macOS、Android、iOS 和 ChromeOS 等作業系統，EZCast Pro Box II 可以真正實現 BYOD 智慧辦公室，大大提升工 作效率。 瞭解更多 有關 EZCast Pro Box II 的更多資訊，請前往 www.ezcast-pro.com。...
- Page 17 包裝內容 P O W E R L A N U S B 接收器 HDMI 轉接器，包含 HDMI HDMI A to A 母接頭、VGA 母接頭、 1m×1 3.5mm 接頭 5V 電源供應器 快速使用手冊 系統要求 Windows 7/8/10 ⚫ macOS 10.11 及以上 ⚫ Android 5.0 及以上 ⚫ iOS 10.0 及以上...
- Page 18 重置鍵 電源鍵 DC 介面 USB 介面 HDMI 介面 乙太網路介面 介面 說明 DC 介面 連接到 5V / 2A 電源供應器 電源鍵 開啟/關閉 EZCast Pro Box II 重置鍵 上電長按重置按鈕，重開機後恢復為原廠設置 支援回控操作功能 USB 介面 乙太網路介面 支持 PoE 和 GB 級網路 HDMI 介面 支援 HDMI 影像輸出...
- Page 19 硬體概述 Part II LED 指示燈 Power Wi-Fi 指示燈 狀態 說明 白色 通電 Power 灰色 關機 白色 連接到乙太網 灰色 未連接到乙太網 白色 連接到 USB 設備 灰色 未連接到 USB 設備...
- Page 20 白色 連接 Wi-Fi Wi-Fi 灰色 未連接 Wi-Fi...
- Page 21 產品安裝 步驟 1：將 5V 電源供應器連接到 EZCast Pro Box II 的 DC 介面。 步驟 2：將 HDMI A 到 A 線連接到 EZCast Pro Box II 的 HDMI 介面。 步驟 3：按住電源按鈕以啟動 EZCast Pro Box II。 *為了獲得更好的 Wi-Fi 連線品質，我們建議將 EZCast Pro Box II 放置於...
- Page 22 利用 EZCast Pro App 進行投影 步驟 1：掃描下方的二維條碼，然後下載 EZCast Pro App。 步驟 2：在設備中安裝 EZCast App。 步驟 3：在裝置 Wi-Fi 清單找到 EZCast Pro Box II，然後輸入 Wi-Fi 密碼。...
- Page 23 步驟 4：打開 EZCast Pro 應用程式並連接到 EZCast Pro Box II。 步驟 5：開始投影或使用 EZCast Pro App 中 的加值服務！...
- Page 24 利用原生協定進行投影 Miracast Windows 用戶，請按 Win +K。然後選擇您 的 EZCast Pro Box II。 Android 使用者，在系統設置中找到“無線 投影”，然後選擇 EZCast Pro Box II。 請注 意，每家行動設備製造商都有各自的 Miracast 命名規則。...
- Page 25 利用原生協定進行投影 AirPlay 步驟 1：在裝置 Wi-Fi 清單找到 EZCast Pro Box II，然後輸入 Wi-Fi 密碼。 步驟 2：在設備中打開“螢幕鏡像輸出”，然 後選擇 EZCast Pro Box II。...
- Page 26 產品硬體規格 EZCast Pro Box II B10 雙核 CPU，最大 1Ghz 輸出/輸入 最高支援 4K @ 30Hz 解析度 HDMI 介面 Ethernet 介面 USB Type A 介面 802.11ac 2T2R, Wi-Fi 最大頻寬 866Mbps (5Ghz) Ethernet 10/100/1000M, 支持 POE 電源 DC 5V, 2A 工作溫度 0~40°C 儲存溫度...
- Page 27 安全須知 1. 認真閱讀並嚴格遵守下列安全注意事項 2. 注意所有警告 警告：請勿將本產品暴露於雨水或濕氣中 警告：請勿在可能被水淹沒的地方使用本產品 警告：請將本產品放在遠離門窗的地方，並避 免雷擊 本產品符合國家通訊傳播委員會 (NCC) 之規範： 低功率電波輻射性電機管理辦法 第十二條 經型式認證合格之低功率射頻電機，非經許可，公司、商號 或使用者均不得擅自變更頻率、加大功率或變更原設計之特 性及功能。 第十四條 低功率射頻電機之使用不得影響飛航安全及干擾合法通信； 經發現有干擾現象時，應立即停用，並改善至無干擾時方得...
- Page 28 繼續使用。前項合法通信，指依電信法規定作業之無線電通 信。低功率射頻電機須忍受合法通信或工業、科學及醫療用 電波輻射性電機設備之干擾。 ©2019 Actions Microelectronics Co., Ltd.: EZCast 與 EZCast Pro 為 Actions Microelectronic Co., Ltd.,炬力北方 股份有限公司在大陸地區與其他國家註冊之商標，說明書中 提到的相關產品名稱或商標則屬於相對應之該公司所有。...
- Page 29 EZCast Pro Box II 产品型号: B10 快速入门指南...
- Page 30 简介 感谢您购买 EZCast Pro Box II 无线投屏盒 。 本 《快速入门指南》 旨在帮助您快速完成安装及上 手使用。 通过支持 Windows，macOS，Android，iOS 和 ChromeOS 等操作系统，EZCast Pro Box II 可以真正实现 BYOD 会议室，让共享变得更便 捷，更容易。 了解更多 有关 EZCast Pro Box II 的更多信息，请访问 www.ezcast-pro.com。...
- Page 31 包装内容 P O W E R L A N U S B 接收器 HDMI A to A HDMI 转 HDMI 接口, 1m×1 VGA 接口, 3.5mm 接口 5V 电源供应器 系统要求 ⚫ Windows 7/8/10 ⚫ macOS 10.11 及以上 ⚫ Android 5.0 及以上 ⚫...
- Page 32 DC 接口 USB 接口 HDMI 接口 网线接口 接口 说明 DC 接口 连接到 5V / 2A 通用适配器 电源键 开启/关闭 EZCast Pro Box II 重置键 按住重置按钮，恢复为出厂默认设置 USB 接口 对于 USB HID 反向控制 通过连接到 RJ45 电线来支持 PoE 和千兆互联 网线接口 网访问 HDMI 接口 通过连接到 HDMI A to A 电线支持 HDMI...
- Page 33 硬件概述 Part II 指示灯 Power Wi-Fi 指示灯 状态 说明 白色 通电 Power 灰色 关机 白色 连接到以太网电缆 灰色 未连接到以太网电缆 白色 连接到 USB 设备 灰色 未连接到 USB 设备...
- Page 34 白色 连接 Wi-Fi Wi-Fi 灰色 未连接 Wi-Fi...
- Page 35 产品安装 步骤 1：将通用 5V 适配器连接到 EZCast Pro Box II 的 DC 端口。 步骤 2：将 HDMI A 到 A 电缆连接到 EZCast Pro Box II 的 HDMI 端口。 步骤 3：按住电源按钮以激活 EZCast Pro Box II。 *为了获得更好的 Wi-Fi 连接质量，我们建议将 EZCast Pro Box II 放在电视机...
- Page 36 通过 EZCast Pro App 进行投屏 步骤 1 ： 扫描下方的二维码 ， 然后下载 EZCast Pro App。 步骤 2：在设备中安装 EZCast App。 步骤 3：在装置 Wi-Fi 列表找到 EZCast Pro Box II，然后输入 Wi-Fi 密码。...
- Page 37 步骤 4：打开 EZCast Pro 应用程序并连接到 EZCast Pro Box II。 步骤 5：开始投屏或使用 EZCast Pro App 中 的其他增值服务！...
- Page 38 通过无线同屏协议进行投屏 Miracast Windows 用户，请按 Win +K。然后选择您的 EZCast Pro Box II。 Android 用户 ， 在系统设置中找到“无线投射”， 然后选择 EZCast Pro Box II。请注意，每个 移动设备制造商都有自己的 Miracast 命名规 则。...
- Page 39 通过无线同屏协议进行投屏 AirPlay 步骤 1 在装置 Wi-Fi 列表找到 EZCast Pro Box II，然后输入 Wi-Fi 密码。 步骤 2：在设备中打开“屏幕镜像”，然后选择 EZCast Pro Box II。...
- Page 40 硬件规格 EZCast Pro Box II B10 双核 CPU，最大 1Ghz 输出/输入 高达 4K @ 30Hz 解析度 HDMI 接口 Ethernet 接口 USB Type A 接口 802.11ac 2T2R, Wi-Fi 最大带宽 866Mbps (5Ghz) 10/100/1000M, 支持 POE Ethernet 电源 DC 5V, 2A 工作温度 0~40°C 存储温度...
- Page 41 安全须知 1. 认真阅读并严格遵守下列安全注意事项. 2. 注意所有警告. WARNING: 请勿将本产品暴露于雨水或湿气 中. WANRING: 请勿在可能被水淹没的地方使用 本产品. WANRING: 请将本产品放在远离门窗的地方， 并避免雷击. 本产品符合国家通讯传播委员会 (NCC) 之规范： 低功率电波辐射性电机管理办法 第十二条 经型式认证合格之低功率射频电机，非经许可，公司、商号 或用户均不得擅自变更频率、加大功率或变更原设计之特性 及功能。 第十四条 低功率射频电机之使用不得影响飞航安全及干扰合法通信； 经发现有干扰现象时，应立即停用，并改善至无干扰时方得...
- Page 42 继续使用。前项合法通信，指依电信法规定作业之无线电通 信。低功率射频电机须忍受合法通信或工业、科学及医疗用 电波辐射性电机设备之干扰。 ©2019 Actions Microelectronics Co., Ltd.: EZCast 與 EZCast Pro 為 Actions Microelectronic Co., Ltd.,炬力北方股份有限公司在 大陆地区与其他国家注册商标，说明书中提到的相关产品名 称或商标为该公司所有。...
- Page 43 EZCast Pro Box II 製品モデル: B10 クイックスタートガイド...
- Page 44 はじめに EZCast Pro Box II をお買い上げ頂きありがとうご ざいます。 このクイックスタートガイドは、 本製品 をスムーズにお取扱いできようにサポートします。 Windows、macOS、Android、iOS、ChromeOS などのオペレーティングシステムをサポートするこ とにより、EZCast Pro Box II は BYOD スマートオ フィスを実現し、作業効率を大幅に向上させること ができます。 さらに詳しく EZCast Pro Box II の詳細についてはこちら www.ezcast-pro.com。...
- Page 45 パッケージ内容 P O W E R L A N U S B 受信機 HDMI アダプター（HDMI HDMI A to A メスコネクタ、VGA メスコ 1m×1 ネクタ、3.5mm コネクタが 含まれています。 ） 5V 電源アダプター クイックスタートガイド 本書 OS バージョン Windows 7/8/10 ⚫ macOS 10.11 及びその以降 ⚫ Android 5.0 及びその以降 ⚫...
- Page 46 各部の名称とはたらき Part I 裏 リセットボタン 電源ボタン DC-IN USB ポート HDMI ポート イーサネットポート 名称 説明 DC-IN 5V / 2A 電源に接続 電源ボタン 電源オン/オフの切り替え 長押しして再起動後には本機をお買い上げ時の状態 リセットボタン に戻る USB ポート USB リバースコントロールをサポート PoE/GB インターネットをサポート イーサネットポート HDMI ポート HDMI 画像出力をサポート...
- Page 47 各部の名称とはたらき Part II LED ライト Wi-Fi 電源 状態 説明 白色 電源オン 電源 灰色 電源オフ 白色 イーサネットに接続されている 灰色 イーサネットに接続されていない 白色 USB デバイスに接続されている 灰色 USB デバイスに接続されていない 白色 Wi-Fi 接続されている Wi-Fi 灰色 Wi-Fi に接続されていない...
- Page 48 設置方法 ステップ 1：5V 電源アダプターを EZCast Pro Box II 本 体の DC-IN に接続します。 ステップ 2 ： HDMI A to A ケーブルを EZCast Pro Box II 本体の HDMI ポートに接続します。 ステップ 3：電源ボタンを押して、EZCast Pro Box II を起動します。 * Wi-Fi 接続の品質を向上させるには、 EZCast Pro Box II をテレビの前面...
- Page 49 EZCast Pro アプリでの投影 ステップ 1：下記の QR コードをスキャンし、 EZCast Pro アプリをダウンロードします。 ステップ 2：EZCast アプリをデバイスにインス トールします。 ステップ 3：デバイスの Wi-Fi リストで EZCast Pro Box II を見つけて、Wi-Fi パスワードを入力 します。...
- Page 50 ステップ 4：EZCast Pro アプリを開き、EZCast Pro Box II に接続します。 ステップ 5：投影する、または EZCast Pro アプ リのサービスを使用してください！...
- Page 51 デバイスに取り込んだ機能での投影 Miracast Windows ユーザーの場合は、Win + K を押して ください。 次に、EZCast Pro Box II を選択しま す。 Android ユーザーの場合は、システム設定で 「Wireless Projection」を見つけて、EZCast Pro Box II を選択します。 各モバイルデバイスの製 造元には、独自の Miracast 命名規則があります ので、ご注意ください。...
- Page 52 デバイスに取り込んだ機能での投影 AirPlay ステップ 1：デバイスの Wi-Fi リストで EZCast Pro Box II を見つけて、Wi-Fi パスワードを入力 します。 ステップ 2：デバイスで「画面ミラーリング」を 開き、EZCast Pro Box II を選択します。...
- Page 53 製品のハードウェア仕様 EZCast Pro Box II B10 デュアルコア CPU、最大 1Ghz 出力/入力 最大 4K@ 30Hz サポート 解像度 HDMI イーサネット USB タイプ A 802.11ac 2T2R、 Wi-Fi 最大 866Mbps（5Ghz） イーサネット 10/100 / 1000M、POE をサポート 電源 DC 5V, 2A 動作温度 0~40°C 保存温度 -20~70°C...
- Page 54 安全上の注意 1. 次の安全上の注意事項を読み、お守りください。 2. すべての警告に注意してください 警告：本製品を雨や湿気にさらさないでくだ さい。 警告：浸水する可能性のある場所で本製品を 使用しないでください。 警告：落雷を避けるため、本製品をドアや窓 から離れた場所に設置してください。 ©2019 Actions Microelectronics Co., Ltd.: EZCast および EZCast Pro は、中国本土およびその他の国で登録されてい る Actions Microelectronic Co., Ltd.の商標です。本書に記 載されている関連製品名または商標は、該当する会社に属 します。...
