Handbuch/Manual
11/17 MN03407005Z-DE/EN

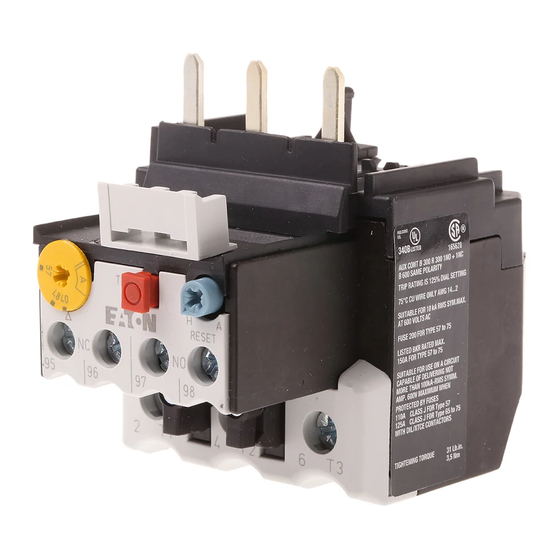

Motorschutzrelais ZB65-.../XTOB...DC1 und
ZB150-.../XTOB...GC1
Überlastüberwachung von Standard- und Ex e-Motoren
Motor-protective relays ZB65-.../XTOB...DC1 and
ZB150-.../XTOB...GC1
Overload monitoring of standard and Ex e motors
Titel/Title

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the ZB65 Series and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Eaton ZB65 Series

Summary of Contents for Eaton ZB65 Series

  • Page 1 Handbuch/Manual 11/17 MN03407005Z-DE/EN Motorschutzrelais ZB65-…/XTOB…DC1 und ZB150-…/XTOB…GC1 Überlastüberwachung von Standard- und Ex e-Motoren Motor-protective relays ZB65-…/XTOB…DC1 and ZB150-…/XTOB…GC1 Overload monitoring of standard and Ex e motors Titel/Title...
  • Page 2 Alle Rechte, auch die der Übersetzung, vorbehalten. Kein Teil dieses Handbuches darf in irgendeiner Form (Druck, Fotokopie, Mikrofilm oder einem anderen Verfahren) ohne schriftliche Zustimmung der Firma Eaton Industries GmbH, Bonn, reproduziert oder unter Verwendung elektronischer Systeme verarbeitet, vervielfältigt oder verbreitet werden.
  • Page 3 Gefahr! Gefährliche elektrische Spannung! Danger! Dangerous electrical voltage! Sicherheitshinweise/Safety Instructions Vor Beginn der Installationsarbeiten Before commencing the installation • Disconnect the power supply of the device. • Gerät spannungsfrei schalten • Ensure relosing interlock that devices cannot be • Gegen Wiedereinschalten sichern accidentally restarted.
  • Page 4 Überblick/Overview Motorschutzrelais ZB65-…/XTOB…DC1 und ZB150-…/XTOB…GC1 Überlastüberwachung von Ex e-Motoren ........Motor-protective relays ZB65-…/XTOB…DC1 and ZB150-…/XTOB…GC1 Overload monitoring of Ex e motors ........... 25 Anhang/Appendix................49...

  • Page 5: Table Of Contents

    Kurzschlussschutz der Motorschutzrelais ........14 Zulassungen ................. 16 Installation .................. 17 Hinweise zur Installation .............. 17 Geräte montieren ................. 18 3.2.1 Montage einer Plombierhaube............. 20 Geräte betreiben ................ 22 Einstellungen................22 4.1.1 Rücksetzung................. 22 4.1.2 Test ....................22 ZB65-…, ZB150-… 11/17 MN03407005Z-DE/EN www.eaton.com...
  • Page 6 ZB150-150/XTOB150GC1 ............66 5.2.16 ZB150-150KK/XTOB150GC1S............67 5.2.17 ZB150-175/XTOB175GC1 ............68 5.2.18 ZB150-175KK/XTOB175GC1S............69 EU-Konformitätserklärung/EU declaration of conformity – ZB65 (Doc. No.: CE1700095) ..............70 EU-Konformitätserklärung/EU declaration of conformity – ZB150 (Doc. No.: CE1700094) ..............72 ZB65-…, ZB150-… 11/17 MN03407005Z-DE/EN www.eaton.com...

  • Page 7: Zu Diesem Handbuch

    Aufnahme der Eaton Typen ✓ EEx e (jetzt: Ex e) ✓ Hinweis auf zusätzliche Maßnahmen bei ✓ Motoren in explosionsgefährdeten Staub-Luft-Gemischen EG-Baumusterprüfbescheinigungs- ✓ Nummer Typenschilder ✓ Auslösekennlinien ✓ EG-Konformitätserklärung ✓ 07/04 Erstausgabe – – – ZB65-…, ZB150-… 11/17 MN03407005Z-DE/EN www.eaton.com...

  • Page 8: Abkürzungen Und Symbole

    Warnt vor gefährlichen Situationen, die möglicherweise zu schweren Verletzungen oder zum Tod führen. GEFAHR  Warnt vor gefährlichen Situationen, die zu schweren Verletzungen oder zum Tod führen. 0.4.3 Tipps ￫ Weist auf nützliche Tipps hin. ZB65-…, ZB150-… 11/17 MN03407005Z-DE/EN www.eaton.com...

  • Page 9: Motorschutzrelais Zb65

    Die Motorschutzrelais ZB65-…/XTOB…DC1 und ZB150-…/XTOB…GC1 sind nach der Richtlinie 94/9/EG (ATEX 95) bzw. 2014/34/EU zugelassen. ￫ Die EG-Baumusterprüfbescheinigungs-Nummer lautet: PTB 10 ATEX 3010 Die folgenden Motorschutzrelais sind ohne ATEX-Zulassung: • ZB65-75/XTOB075DC1, • ZB150-175/XTOB175GC1, • ZB150-175KK/XTOB175GC1S. ZB65-…, ZB150-… 11/17 MN03407005Z-DE/EN www.eaton.com...

  • Page 10: Geräteübersicht

    1 Motorschutzrelais ZB65-…/XTOB…DC1 und ZB150-…/XTOB…GC1 1.2 Geräteübersicht 1.2 Geräteübersicht Abbildung 1: Motorschutzrelais ZB65-…/XTOB…DC1 Abbildung 2: Motorschutzrelais ZB150-…/XTOB…GC1 Abbildung 3: Motorschutzrelais ZB150-…KK/XTOB…GC1S ZB65-…, ZB150-… 11/17 MN03407005Z-DE/EN www.eaton.com...

  • Page 11: Gerätebeschreibung

    1.3.3 Einzelaufstellung Motorschutzrelais Einzelaufstellung ZB65-…/XTOB…DC1 ZB65-XEZ/XTOBXDIND ZB150-…KK/XTOB…GC1S – Bei einer Überlastauslösung schalten die Hilfsschalter 95-96 und 97-98 um und unterbrechen den Steuerstromkreis des zugehörigen Leistungsschüt- zes. Sie schalten so indirekt den Stromfluss des zu überwachenden Motors ZB65-…, ZB150-… 11/17 MN03407005Z-DE/EN www.eaton.com...
  • Page 12 1 Motorschutzrelais ZB65-…/XTOB…DC1 und ZB150-…/XTOB…GC1 1.3 Gerätebeschreibung L1 L2 L3 (Q11/1) -S11 -Q11 -Q11 U V W Abbildung 4: Schaltbild eines Motorabgangs mit Motorschutzrelais Sicherung Motorschutzrelais Motorschütz Motor ZB65-…, ZB150-… 11/17 MN03407005Z-DE/EN www.eaton.com...

  • Page 13: Strombereiche Der Motorschutzrelais

    ZB150-50KK XTOB050GC1S 35 - 50 ZB150-70KK XTOB070GC1S 50 - 70 ZB150-100KK XTOB100GC1S 70 - 100 ZB150-125KK XTOB125GC1S 95 - 125 ZB150-150KK XTOB150GC1S 120 - 150 ZB150-175KK 1) XTOB175GC1S 1) 145 - 175 1) ohne ATEX-Zulassung ZB65-…, ZB150-… 11/17 MN03407005Z-DE/EN www.eaton.com...

  • Page 14: Temperaturkompensation

    Strom über alle drei Strombahnen geführt werden, um Frühauslösungen zu vermeiden. Abbildung 6: Verdrahtung der Motorschutzrelais für den Schutz von Wechselstrom- oder Gleichstrommotoren (Reihenschaltung der Bimetallauslöser) (￫ Abschnitt 5.2, „Auslösekennlinien/Tripping characteristics“, Seite 49) ZB65-…, ZB150-… 11/17 MN03407005Z-DE/EN www.eaton.com...

  • Page 15: Wiedereinschaltung

    Das Ziehen der Testtaste führt zur Auslösung des Motorschutzrelais. Der Öffner 95-96 öffnet und der Schließer 97-98 schließt. Nach dem Loslassen der Testtaste muss das Motorschutzrelais wie nach einer Auslösung zurückgesetzt werden (￫ Abschnitt 1.3.7, „Wiedereinschal- tung“, Seite 11). ZB65-…, ZB150-… 11/17 MN03407005Z-DE/EN www.eaton.com...

  • Page 16: Sicherheitstechnische Betrachtung

    3 Jahren 2) MTTF 67 Jahre 1) Der Performance Level ist das Ergebnis der Risikobeurteilung bezogen auf den Anteil der Risikominderung durch die sicherheitsbezogenen Teile der Steuerung. 2) MTTF = mittlere Zeit bis zu einem gefahrbringenden Ausfall ZB65-…, ZB150-… 11/17 MN03407005Z-DE/EN www.eaton.com...

  • Page 17: Projektierung

    Das Schutzorgan ist so zu bemessen, dass die Auslösezeit t für das Verhältnis I des Ex-e Motors nach Kennlinie nicht größer als seine Erwärmungszeit t ist, um den Motor innerhalb dieser Zeit sicher abzuschalten (a nachfolgendes Beispiel). ZB65-…, ZB150-… 11/17 MN03407005Z-DE/EN www.eaton.com...

  • Page 18: Kurzschlussschutz Der Motorschutzrelais

    Der Kurzschlussschutz der Motorschutzrelais wird durch Sicherungen reali- siert. Bei Direktanbau an ein Schütz wird die Vorsicherung des Schützes für die entsprechende Zuordnungsart mit berücksichtigt. VORSICHT  Zum Schutz von Ex e-Motoren ist nach EN 60947-4-1 nur die Zuordnungsart „2“ zulässig. ZB65-…, ZB150-… 11/17 MN03407005Z-DE/EN www.eaton.com...
  • Page 19 XTOB…GC1S Tabelle 5: ZB150-…/ in Einzelaufstellung Motorschutzrelais Sicherung gG/gL ZB150-… XTOB… Zuordnungsart Zuordnungsart „1“ 1) „2“ 1) ZB150-35KK XTOB035GC1S ZB150-50KK XTOB050GC1S ZB150-70KK XTOB070GC1S ZB150-100KK XTOB100GC1S ZB150-125KK XTOB125GC1S ZB150-150KK XTOB150GC1S ZB150-175KK XTOB175GC1S 1) nach IEC/EN 60947 ZB65-…, ZB150-… 11/17 MN03407005Z-DE/EN www.eaton.com...

  • Page 20: Zulassungen

    II(2)G [Ex d] [Ex e] [Ex px] II(2)D [Ex p] [Ex t] 0102 Die Motorschutzrelais sind nach UL und CSA für die USA und Kanada approbiert. Weitere Approbationen bestehen für: China nur ZB65 Russland, Weissrussland, Kasachstan ZB65-…, ZB150-… 11/17 MN03407005Z-DE/EN www.eaton.com...

  • Page 21: Installation

    Wiederanlauf erfolgen. Dies wird durch eine Selbsthaltung des Leistungsschützes zuverlässig verhindert. L1 L2 L3 (Q11/1) -S11 -Q11 -Q11 U V W Abbildung 8: Schaltung verhindert automatischen Wiederanlauf F1 Sicherung F2 Motorschutzrelais Q11 Leistungsschütz M1 Motor ZB65-…, ZB150-… 11/17 MN03407005Z-DE/EN www.eaton.com...

  • Page 22: Geräte Montieren

    ZB65-XEZ XTOBXDIND ZB150-…KK XTOB…GC1 nicht erforderlich ▶ Montieren Sie die Geräte wie in den nachfolgenden Abbildungen ange- geben. ① ① ① ① ① ≧ 10 mm (0.4’’) ① ≧ 5 mm (0.2’’) Abbildung 9: Mindestabstände ZB65-…, ZB150-… 11/17 MN03407005Z-DE/EN www.eaton.com...
  • Page 23 Tabelle 8: Maße zur Montage ZB65-XEZ/ ZB150-…KK/ XTOBXDIND XTOB…GC1S Bohrmaße (B x H) 50 x 75 mm 100 x 74 mm Schraube / mm 2 x (M5 x 12) 2 x (M6 x 20) ZB65-…, ZB150-… 11/17 MN03407005Z-DE/EN www.eaton.com...

  • Page 24: Montage Einer Plombierhaube

    Tabelle 9: Maße zur Montage ZB32-XEZ/XTOBXDINC Bohrmaße (B x H) 35 x 75 mm Schraube / mm 2 x (M4 x 12) ▶ Verdrahten Sie die Motorleitungen wie in ￫ Abbildung 13. 1∼/⎓ Abbildung 13: Hauptstromverdrahtung ZB65-…, ZB150-… 11/17 MN03407005Z-DE/EN www.eaton.com...
  • Page 25 3,5 Nm (31 lb-in) 10 Nm (88.5 lb-in) 1,2 Nm (11 lb-in) 1) Aderendhülse nach DIN 46228 Die Relais ZB150-…KK/XTOB…GC1S sind mit Doppelrahmenklemmen aus- gerüstet. Hierbei ist nur ein Leiter pro Klemmraum zugelassen (￫ Abbildung 2, Seite 6). ZB65-…, ZB150-… 11/17 MN03407005Z-DE/EN www.eaton.com...

  • Page 26: Geräte Betreiben

    4.1.2 Test Die Motorschutzrelais ZB…/XTOB… sind mit einer Taste „Test“ versehen, in der eine Doppelfunktion integriert ist. TEST NO 97 NC 95 NO 98 NC 96 Abbildung 15: Schaltmöglichkeiten der Taste „Test“ ZB65-…, ZB150-… 11/17 MN03407005Z-DE/EN www.eaton.com...
  • Page 27 Abschalten des Schützes genutzt werden. Im stromlosen Zustand kann durch das Ziehen der Taste die Funktion beider Hilfsschalter getestet werden. GEFAHR  Funktionsuntüchtige Geräte dürfen nicht geöffnet und repariert werden. Sie müssen von Fachpersonal ausgetauscht werden. ZB65-…, ZB150-… 11/17 MN03407005Z-DE/EN www.eaton.com...
  • Page 28 4 Geräte betreiben 4.1 Einstellungen ZB65-…, ZB150-… 11/17 MN03407005Z-DE/EN www.eaton.com...
  • Page 29 Approvals ..................41 Installation .................. 42 Installation instructions ..............42 Fitting the device................43 3.2.1 Mounting a sealable shroud ............45 Using the device................. 47 Settings ..................47 4.1.1 Reset.................... 47 4.1.2 Test ....................47 ZB65-…, ZB150-… 11/17 MN03407005Z-DE/EN www.eaton.com...
  • Page 30 ZB150-150/XTOB150GC1 ............66 5.2.16 ZB150-150KK/XTOB150GC1S............67 5.2.17 ZB150-175/XTOB175GC1 ............68 5.2.18 ZB150-175KK/XTOB175GC1S............69 EU-Konformitätserklärung/EU declaration of conformity – ZB65 (Doc. No.: CE1700095) ..............70 EU-Konformitätserklärung/EU declaration of conformity – ZB150 (Doc. No.: CE1700094) ..............72 ZB65-…, ZB150-… 11/17 MN03407005Z-DE/EN www.eaton.com...

  • Page 31: About This Manual

    EEx e (now: Ex e) ✓ Notes about additional measures for ✓ motors in explosive dust-air mixtures EC prototype test certification numbers ✓ Rating Plates ✓ Tripping characteristics ✓ Declaration of EC Conformity ✓ 07/04 Initial issue ZB65-…, ZB150-… 11/17 MN03407005Z-DE/EN www.eaton.com...

  • Page 32: Abbreviations And Symbols

    Type of protection “Increased Safety” Hardware-Fault-Tolerance Highest possible set current Lowest possible setting current Performance Level Physikalisch Technische Bundesanstalt German Federal Testing Laboratory: Accredited certification authority for devices operated in Ex e areas. Safety integrity level ZB65-…, ZB150-… 11/17 MN03407005Z-DE/EN www.eaton.com...

  • Page 33: Writing Conventions

    Warns of the possibility of hazardous situations that could result in serious injury or even death. DANGER  Warns of hazardous situations that result in serious injury or death. 0.4.3 Tips ￫ Indicates useful tips. ZB65-…, ZB150-… 11/17 MN03407005Z-DE/EN www.eaton.com...

  • Page 34: Zb65

    94/9/EC (ATEX 95) resp. 2014/34/EU Directives. ￫ The EU prototype test certification number is: PTB 10 ATEX 3010 The following overload relays have no ATEX approval: • ZB65-75/XTOB075DC1, • ZB150-175/XTOB175GC1, • ZB150-175KK/XTOB175GC1S. ZB65-…, ZB150-… 11/17 MN03407005Z-DE/EN www.eaton.com...

  • Page 35: Device Overview

    1 ZB65-.../XTOB…DC1 and ZB150-.../XTOB…GC1 overload relays 1.2 Device overview 1.2 Device overview Figure 1: ZB65-…/XTOB…DC1 overload relays Figure 2: ZB150-…/XTOB…GC1 overload relays Figure 3: ZB150-…KK/XTOB…GC1S overload relays ZB65-…, ZB150-… 11/17 MN03407005Z-DE/EN www.eaton.com...

  • Page 36: Description Of Device

    In the event of an overload trip, auxiliary contacts 95-96 and 97-98 switch and interrupt the control circuit of the relevant contactor. In this way, they indirectly disconnect the power flow of the monitored motor. ZB65-…, ZB150-… 11/17 MN03407005Z-DE/EN www.eaton.com...

  • Page 37: Current Ranges Of The Overload Relays

    6 - 10 ZB65-16 XTOB016DC1 10 - 16 ZB65-24 XTOB024DC1 16 - 24 ZB65-40 XTOB040DC1 24 - 40 ZB65-57 XTOB057DC1 40 - 57 ZB65-65 XTOB065DC1 50 - 65 ZB65-75 XTOB075DC1 65 - 75 1) without ATEX accreditation ZB65-…, ZB150-… 11/17 MN03407005Z-DE/EN www.eaton.com...
  • Page 38 25 - 35 ZB150-50KK XTOB050GC1S 35 - 50 ZB150-70KK XTOB070GC1S 50 - 70 ZB150-100KK XTOB100GC1S 70 - 100 ZB150-125KK XTOB125GC1S 95 - 125 ZB150-150KK XTOB150GC1S 120 - 150 ZB150-175KK XTOB175GC1S 145 - 175 1) without ATEX accreditation ZB65-…, ZB150-… 11/17 MN03407005Z-DE/EN www.eaton.com...

  • Page 39: Temperature Compensation

    Figure 6: Wiring of the overload relay for the protection of AC or DC motors (bimetallic release switched in series) (￫ section 5.2, “Auslösekennlinien/Tripping characteristics”, page 51) ZB65-…, ZB150-… 11/17 MN03407005Z-DE/EN www.eaton.com...

  • Page 40: Re-Closing

    95-96 opens and the make contact 97-98 closes. After the test button is released, the overload relay must be reset in the same way as after a normal tripping (￫ section 1.3.7, “Re-closing”, page 36). ZB65-…, ZB150-… 11/17 MN03407005Z-DE/EN www.eaton.com...

  • Page 41: Safety Analysis

    67 years 1) The performance level is the result of the risk assessment based on the percentage of risk mitigation achieved with the control system‘s safety-related parts. 2) MTTF = Mean time to dangerous failure ZB65-…, ZB150-… 11/17 MN03407005Z-DE/EN www.eaton.com...

  • Page 42: Projection

    Ex e motor, that is specified by the characteristic curve, is not greater than the temperature rise time t in order to switch off the motor safely within this time (￫ following example). ZB65-…, ZB150-… 11/17 MN03407005Z-DE/EN www.eaton.com...

  • Page 43: Short-Circuit Protection Of The Overload Relays

    CAUTION  According to EN 60947-4-1 only type of coordination “2” may be used for the protection of EEx e motors. ZB65-…, ZB150-… 11/17 MN03407005Z-DE/EN www.eaton.com...
  • Page 44 Table 5: ZB150-…/XTOB…GC1S separate mounting Overload relay Fuse gG/gL [A] ZB150-… XTOB… Type of Type of coordination “1” coordination “2” ZB150-35KK XTOB035GC1S ZB150-50KK XTOB050GC1S ZB150-70KK XTOB070GC1S ZB150-100KK XTOB100GC1S ZB150-125KK XTOB125GC1S ZB150-150KK XTOB150GC1S ZB150-175KK XTOB175GC1S 1) According to IEC/EN 60947 ZB65-…, ZB150-… 11/17 MN03407005Z-DE/EN www.eaton.com...

  • Page 45: Approvals

    II(2)G [Ex d] [Ex e] [Ex px] II(2)D [Ex p] [Ex t] 0102 The overload relays are UL and CSA approved for use in USA and Canada. Further approvals exist for: China ZB65 only: Russia, Belarus, Kazakhstan ZB65-…, ZB150-… 11/17 MN03407005Z-DE/EN www.eaton.com...

  • Page 46: Installation

    This is prevented safely by means of the latching function of the power relay. L1 L2 L3 (Q11/1) -S11 -Q11 -Q11 U V W Figure 8: Circuit prevents automatic restart F1 Fuse F2 Overload relay Q11 Contactor relay M1 Motor ZB65-…, ZB150-… 11/17 MN03407005Z-DE/EN www.eaton.com...

  • Page 47: Fitting The Device

    XTOB…DC1 ZB65-XEZ XTOBXDIND ZB150-…KK XTOB…GC1 not required ▶ Mount the devices as shown in the figures below. ① ① ① ① ① ≧ 10 mm (0.4’’) ① ≧ 5 mm (0.2’’) Figure 9: Minimal distances ZB65-…, ZB150-… 11/17 MN03407005Z-DE/EN www.eaton.com...
  • Page 48 The ZB150-…KK/XTOB…GC1S relays are mounted directly on a mounting panel. Table 8: Mounting dimensions ZB65-XEZ/ ZB150-…KK/ XTOBXDIND XTOB…GC1S Bore dimensions (W x H) 50 x 75 mm 100 x 74 mm Screw mm 2 x (M5 x 12) 2 x (M6 x 20) ZB65-…, ZB150-… 11/17 MN03407005Z-DE/EN www.eaton.com...

  • Page 49: Mounting A Sealable Shroud

    Hole dimensions (W x H) 35 x 75 mm Screw mm 2 x (M4 x 12) ▶ Connect the motor cables as shown in ￫ Figure 13. 1∼/⎓ Figure 13:Main circuit wiring The following cable cross sections are possible. ZB65-…, ZB150-… 11/17 MN03407005Z-DE/EN www.eaton.com...
  • Page 50 10 Nm (88.5 lb-in) 1,2 Nm (11 lb-in) 1) Ferrule to DIN 46228 The ZB150-…KK/XTOB…GC1S relays are equipped with double frame terminals. Only one conductor may be terminated in each terminal clamp (￫ fig. 2 on page 31). ZB65-…, ZB150-… 11/17 MN03407005Z-DE/EN www.eaton.com...

  • Page 51: Using The Device

    The auxiliary contact 95-96 is opened by pulling the Test button, and can thus be used to switch off the contactor relay. The function of both auxiliary contacts can be tested in current-less state by pulling the button. ZB65-…, ZB150-… 11/17 MN03407005Z-DE/EN www.eaton.com...
  • Page 52 4 Using the device 4.1 Settings DANGER  Faulty devices must not be opened and repaired. They must be replaced by specialist personnel. ZB65-…, ZB150-… 11/17 MN03407005Z-DE/EN www.eaton.com...

  • Page 53: Anhang/Appendix

    For information on the assignment of values to the relevant types, please refer to table 1. Tabelle/Table 1: Werte der einzelnen Typen/Values of the various types ZB65-10 XTOB010DC1 ZB65-16 XTOB016DC1 ZB65-24 XTOB024DC1 ZB65-40 XTOB040DC1 ZB65-57 XTOB057DC1 ZB65-65 XTOB065DC1 ZB65-75 XTOB075DC1 ZB65-…, ZB150-… 11/17 MN03407005Z-DE/EN www.eaton.com...
  • Page 54 Tabelle/Table 2: Werte der einzelnen Typen/Values of the various types ZB150-35 XTOB035GC1 ZB150-50 XTOB050GC1 ZB150-70 XTOB070GC1 ZB150-100 XTOB100GC1 ZB150-125 XTOB125GC1 ZB150-150 XTOB150GC1 ZB150-175 XTOB175GC1 ZB150-35KK XTOB035GC1S ZB150-50KK XTOB050GC1S ZB150-70KK XTOB070GC1S ZB150-100KK XTOB100GC1S ZB150-125KK XTOB125GC1S ZB150-150KK XTOB150GC1S ZB150-175KK XTOB175GC1S ZB65-…, ZB150-… 11/17 MN03407005Z-DE/EN www.eaton.com...
  • Page 55 -5 °C bis +55 °C abgedeckt. ￫ For the following tripping characteristics the current range 3 x I up to 8 x I at -5 °C up to +55 °C is covered according to ATEX directive. ZB65-…, ZB150-… 11/17 MN03407005Z-DE/EN www.eaton.com...
  • Page 56 Auslöseklasse/Tripping class 10 A g20 % Toleranzbereich/Tolerance range Einstellung/ Auslösezeit/Tripping time t [s] Setting 3-phase ① 2-phase ③ 3-phase ② 2-phase ④ 3 x I 16.5 7.2 x I 7 8 9 10 Abbildung/Figure 3: ZB65-10/XTOB010DC1 ZB65-…, ZB150-… 11/17 MN03407005Z-DE/EN www.eaton.com...
  • Page 57 Auslöseklasse/Tripping class 10 A g20 % Toleranzbereich/Tolerance range Einstellung/ Auslösezeit/Tripping time t [s] Setting 3-phase ① 2-phase ③ 3-phase ② 2-phase ④ 3 x I 29.7 7.2 x I 7 8 9 10 Abbildung/Figure 4: ZB65-16/XTOB016DC1 ZB65-…, ZB150-… 11/17 MN03407005Z-DE/EN www.eaton.com...
  • Page 58 Auslöseklasse/Tripping class 10 A g20 % Toleranzbereich/Tolerance range Einstellung/ Auslösezeit/Tripping time t [s] Setting 3-phase ① 2-phase ③ 3-phase ② 2-phase ④ 3 x I 24.5 7.2 x I 7 8 9 10 Abbildung/Figure 5: ZB65-24/XTOB024DC1 ZB65-…, ZB150-… 11/17 MN03407005Z-DE/EN www.eaton.com...
  • Page 59 10 A g20 % Toleranzbereich/Tolerance range Einstellung/ Auslösezeit/Tripping time t [s] Setting 3-phase ① 2-phase ③ 3-phase ② 2-phase ④ 3 x I 23.5 18.2 13.2 7.2 x I 7 8 9 10 Abbildung/Figure 6: ZB65-40/XTOB040DC1 ZB65-…, ZB150-… 11/17 MN03407005Z-DE/EN www.eaton.com...
  • Page 60 10 A g20 % Toleranzbereich/Tolerance range Einstellung/ Auslösezeit/Tripping time t [s] Setting 3-phase ① 2-phase ③ 3-phase ② 2-phase ④ 3 x I 28.8 16.6 7.2 x I 7 8 9 10 Abbildung/Figure 7: ZB65-57/XTOB057DC1 ZB65-…, ZB150-… 11/17 MN03407005Z-DE/EN www.eaton.com...
  • Page 61 Toleranzbereich/Tolerance range Einstellung/ Auslösezeit/Tripping time t [s] Setting 3-phase ① 2-phase ③ 3-phase ② 2-phase ④ 3 x I 26.4 18.5 23.9 7.2 x I ① ③ ④ ② 7 8 9 10 Abbildung/Figure 8: ZB65-65/XTOB065DC1 ZB65-…, ZB150-… 11/17 MN03407005Z-DE/EN www.eaton.com...
  • Page 62 Einstellung/ Auslösezeit/Tripping time t [s] Setting 3-phase ① 2-phase ③ 3-phase ② 2-phase ④ 3 x I 26.4 25.5 16.7 7.2 x I 5.35 ① ③ ④ ② 7 8 9 10 Abbildung/Figure 9: ZB65-75/XTOB075DC1 ZB65-…, ZB150-… 11/17 MN03407005Z-DE/EN www.eaton.com...
  • Page 63 Auslöseklasse/Tripping class 10 A g20 % Toleranzbereich/Tolerance range Einstellung/ Auslösezeit/Tripping time t [s] Setting 3-phase ① 2-phase ③ 3-phase ② 2-phase ④ 3 x I 7.2 x I 7 8 9 10 Abbildung/Figure 10: ZB150-35/XTOB035GC1, ZB150-35KK/XTOB035GC1S ZB65-…, ZB150-… 11/17 MN03407005Z-DE/EN www.eaton.com...
  • Page 64 10 A g20 % Toleranzbereich/Tolerance range Einstellung/ Auslösezeit/Tripping time t [s] Setting 3-phase ① 2-phase ③ 3-phase ② 2-phase ④ 3 x I 15.8 13.8 7.2 x I 7 8 9 10 Abbildung/Figure 11: ZB150-50/XTOB050GC1 ZB65-…, ZB150-… 11/17 MN03407005Z-DE/EN www.eaton.com...

  • Page 65: Zb150-50Kk/Xtob050Gc1S

    Auslöseklasse/Tripping class 10 A g20 % Toleranzbereich/Tolerance range Einstellung/ Auslösezeit/Tripping time t [s] Setting 3-phase ① 2-phase ③ 3-phase ② 2-phase ④ 3 x I 12.8 7.2 x I 7 8 9 10 Abbildung/Figure 12: ZB150-50KK/XTOB050GC1S ZB65-…, ZB150-… 11/17 MN03407005Z-DE/EN www.eaton.com...
  • Page 66 10 A g20 % Toleranzbereich/Tolerance range Einstellung/ Auslösezeit/Tripping time t [s] Setting 3-phase ① 2-phase ③ 3-phase ② 2-phase ④ 3 x I 15.3 7.2 x I 7 8 9 10 Abbildung/Figure 13: ZB150-70/XTOB070GC1, ZB150-70KK/XTOB070GC1S ZB65-…, ZB150-… 11/17 MN03407005Z-DE/EN www.eaton.com...

  • Page 67: Zb150-100/Xtob100Gc1

    Auslöseklasse/Tripping class 10 A g20 % Toleranzbereich/Tolerance range Einstellung/ AuslösezeitTripping time t [s] Setting 3-phase ① 2-phase ③ 3-phase ② 2-phase ④ 3 x I 7.2 x I 7 8 9 10 Abbildung/Figure 14: ZB150-100/XTOB100GC1 ZB65-…, ZB150-… 11/17 MN03407005Z-DE/EN www.eaton.com...

  • Page 68: Zb150-100Kk/Xtob100Gc1S

    Auslöseklasse/Tripping class 10 A g20 % Toleranzbereich/Tolerance range Einstellung/ Auslösezeit/Tripping time t [s] Setting 3-phase ① 2-phase ③ 3-phase ② 2-phase ④ 3 x I 7.2 x I 7 8 9 10 Abbildung/Figure 15: ZB150-100KK/XTOB100GC1S ZB65-…, ZB150-… 11/17 MN03407005Z-DE/EN www.eaton.com...
  • Page 69 10 A g20 % Toleranzbereich/Tolerance range Einstellung/ Auslösezeit/Tripping time t [s] Setting 3-phase ① 2-phase ③ 3-phase ② 2-phase ④ 3 x I 24.5 7.2 x I 7 8 9 10 Abbildung/Figure 16: ZB150-125/XTOB125GC1, ZB150-125KK/XTOB125GC1S ZB65-…, ZB150-… 11/17 MN03407005Z-DE/EN www.eaton.com...

  • Page 70: Zb150-150/Xtob150Gc1

    Auslöseklasse/Tripping class 10 A g20 % Toleranzbereich/Tolerance range Einstellung/ Auslösezeit/Tripping time t [s] Setting 3-phase ① 2-phase ③ 3-phase ② 2-phase ④ 3 x I 7.2 x I 7 8 9 10 Abbildung/Figure 17: ZB150-150/XTOB150GC1 ZB65-…, ZB150-… 11/17 MN03407005Z-DE/EN www.eaton.com...

  • Page 71: Zb150-150Kk/Xtob150Gc1S

    % Toleranzbereich/Tolerance range Einstellung/ Auslösezeit/Tripping time t [s] Setting 3-phase ① 2-phase ③ 3-phase ② 2-phase ④ 3 x I 7.2 x I ① ② ③ ④ 7 8 9 10 Abbildung/Figure 18: ZB150-150KK/XTOB150GC1 ZB65-…, ZB150-… 11/17 MN03407005Z-DE/EN www.eaton.com...

  • Page 72: Zb150-175/Xtob175Gc1

    Auslöseklasse/Tripping class 10 A g20 % Toleranzbereich/Tolerance range Einstellung/ Auslösezeit/Tripping time t [s] Setting 3-phase ① 2-phase ③ 3-phase ② 2-phase ④ 3 x I 7.2 x I 7 8 9 10 Abbildung/Figure 19: ZB150-175/XTOB175GC1 ZB65-…, ZB150-… 11/17 MN03407005Z-DE/EN www.eaton.com...

  • Page 73: Zb150-175Kk/Xtob175Gc1S

    % Toleranzbereich/Tolerance range Einstellung/ Auslösezeit/Tripping time t [s] Setting 3-phase ① 2-phase ③ 3-phase ② 2-phase ④ 3 x I 7.2 x I ① ③ ④ ② 7 8 9 10 Abbildung/Figure 20: ZB150-175KK/XTOB175GC1S ZB65-…, ZB150-… 11/17 MN03407005Z-DE/EN www.eaton.com...
  • Page 74 5.3 EU-Konformitätserklärung/EU declaration of conformity – ZB65 (Doc. No.: CE1700095) EU-Konformitätserklärung EU declaration of conformity Wir / We, Eaton Industries GmbH, 53105 Bonn, Germany, Hein-Moeller-Str. 7-11, 53115 Bonn, Germany erklären hiermit in alleiniger Verantwortung, dass das Produkt (die Produktfamilie) declare under our sole responsibility that the product (family)
  • Page 75 ZB65-XEZ XTOBXDIN / Supplementary Notes: ZB65-75 ohne/without ATEX 11.07.2017 11.07.2017 i.A. Jörg Schartner i.A. Andrew Bruce Head of Divisional Head of Product Line Quality Management ICPD Motor Control Seite/page 2 / 2 ZB65-…, ZB150-… 11/17 MN03407005Z-DE/EN www.eaton.com...
  • Page 76 5.4 EU-Konformitätserklärung/EU declaration of conformity – ZB150 (Doc. No.: CE1700094) EU-Konformitätserklärung EU declaration of conformity Wir / We, Eaton Industries GmbH, 53105 Bonn, Germany, Hein-Moeller-Str. 7-11, 53115 Bonn, Germany erklären hiermit in alleiniger Verantwortung, dass das Produkt (die Produktfamilie) declare under our sole responsibility that the product (family)
  • Page 77 / Supplementary Notes: ZB150-175 ohne/without ATEX 11.07.2017 11.07.2017 i.A. Jörg Schartner i.A. Andrew Bruce Head of Divisional Head of Product Line Quality Management ICPD Motor Control Seite/page 2 / 2 ZB65-…, ZB150-… 11/17 MN03407005Z-DE/EN www.eaton.com...
