11
Open the tool.
Werkzeug öffnen.
13
Remove the crimped contact.
Gecrimpten Kontakt entnehmen.
12
Loosen the Flap locator.
Schwenkanschlag lösen.

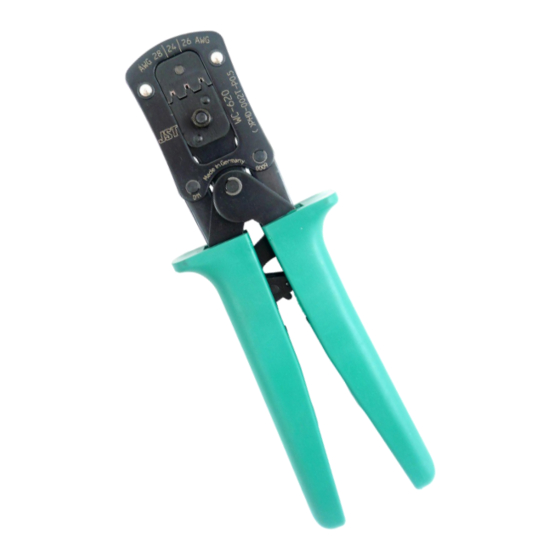

Instruction
Crimp
Tool/Crimp-Werkzeug
Application/Anwendungsbereich:
Mit d
For processing of JST contacts
Zur Verarbeitung der JST Kontakte
SPHD-002T-P0.5
AWG 28 -24
Manual/Bedienungsanleitung
CS 10 - WC - 620
Advertisement
Related Manuals for JST CS 10-WC260
Summary of Contents for JST CS 10-WC260
- Page 1 CS 10 - WC - 620 Open the tool. Loosen the Flap locator. Werkzeug öffnen. Schwenkanschlag lösen. Remove the crimped contact. Gecrimpten Kontakt entnehmen. Application/Anwendungsbereich: Mit d For processing of JST contacts Zur Verarbeitung der JST Kontakte SPHD-002T-P0.5 AWG 28 -24...
- Page 2 AWG 28 AWG 26 AWG 24 Close the tool lightly until the contact The contact lies in the centre of is held (1. Ratchet Lever) the respective profile. Click out the Flap Open the tool. Werkzeug leicht vorschließen, bis Kontakt liegt zur Mitte des locator stop.
