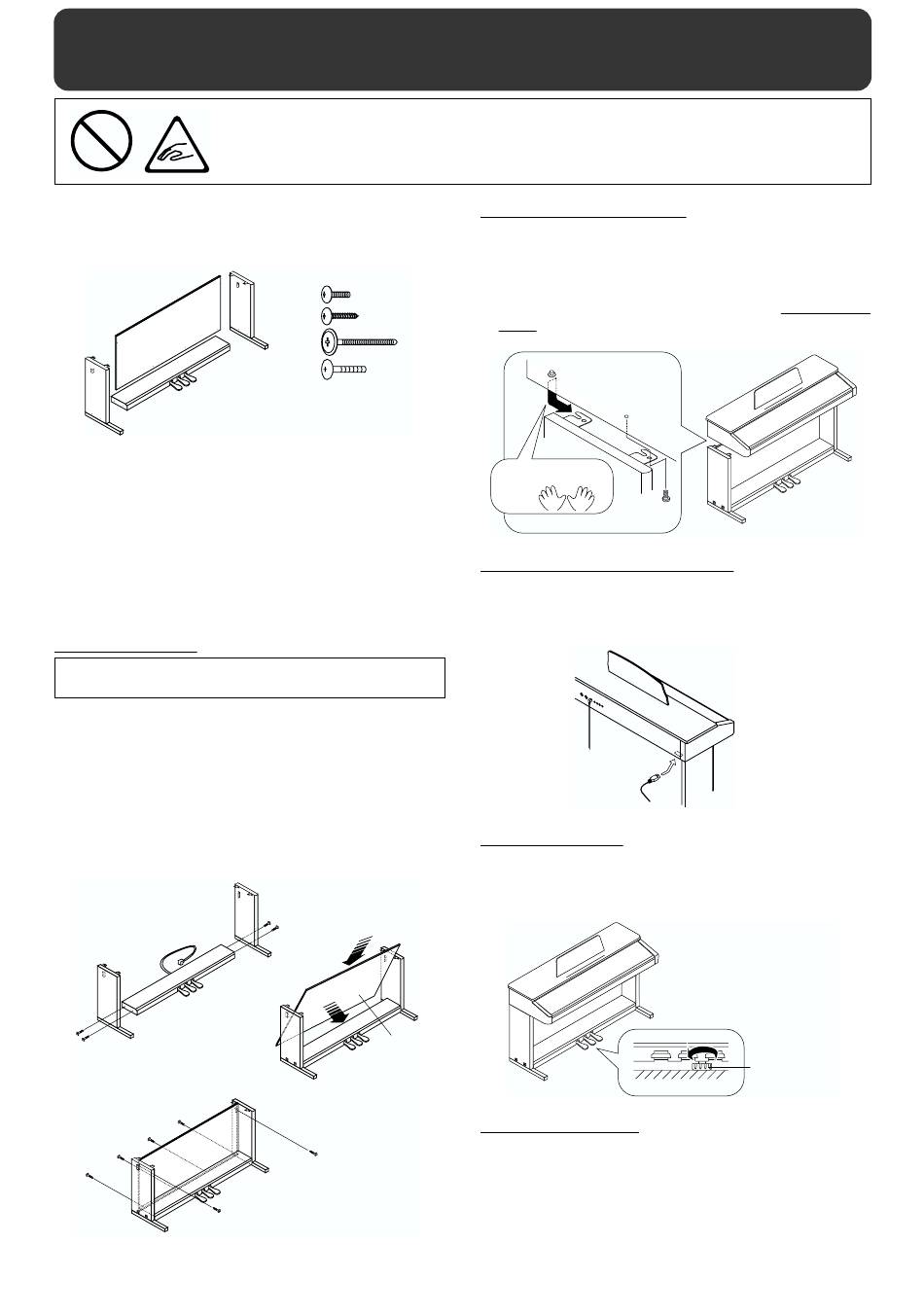

Roland KS-307 Assembly

組立作業は、必ず 2 人で行ってください。
本機を組み立 てたり、移動した りする際は、手をは さんだり、足の上に 落とさないよう、
十分に注意してください。
本機を移動する際は、水平に持ち上げるようにしてください。
●部品の確認
組み立てる前に、部品が揃っていることを確認してください。
また、プラス・ドライバーをご用意ください。
fig.01
D
A
C
A：サイド・ボード（左）
B：サイド・ボード（右）
C：ペダル・ボード
D：リア・ボード
●組み立て手順
※ 各 ネジはしっかり締め 付け、安定した水平な 場所に設置してくだ
さい。
※ 作 業中、ペダル・コードや電 源コードをはさま ないように注意し
てください。
スタンドの組み立て
最初はネジを緩めに締めて全体を組みます。 そして、ゆがみを補
正しながら締め付けるとうまく組み上げることができます。
1. 左右のサイド・ボード（金具が内側になるように）をネジ c
（M6 × 60mm）でペダル・ボードに固定します。
2.
リア・ボードの木目面を手前に向けて図のようにセットし、リ
ア・ボードのネジ穴とペダル・ボードのネジ穴の位置を合わせ
ます。
3.
リア・ボードをネジ a（4 × 16mm）でサイド ・ボード内側の金
具に前方から固定します。リア・ボードを固定する際はサイ
ド・ボード上部を内側に押さえるようにしてください。さらに、
ネジ b（4 × 25mm）で後方からペダル・ボードに固定します。
fig.02.j
1
ネジb
3
KS-307D
スタンドの組み立てかた
a
1
B
b
2
c
3
4 d
1：ネジ a（4 × 16mm） ・・・2 個
2：ネジ b（4 × 2 5mm） ・・・4 個
3：ネジ c（M6 × 60mm） ・・・4 個
4：ネジ d（M5 × 20mm） ・・・2 個
ネジc
木目面
2
ネジa
ピアノとスタンドの組み立て
4.
ピアノの底面にあるネジ（左右各 1 本）をサイド・ボードの金具
に合わせ、ピアノを手前に引いてネジを金具に引っかけます。
5.
ネジ d（M5 × 20mm）でピアノとスタンドを固定します（左右
各 1 本） 。
※ ピアノを持つと きは、ピアノの前と 後をつかみ、手をは さまない
ように注意してください。
fig.03.j
4
5
手を挟まないように
注意！
ネジ d
ペダル・コードと電源コードの接続
6. ペダル・コードを Pedal 端子に接続します。
7.
電源コードをピアノの接続端子につなぎ、コンセントに接続し
ます。
fig.04
6
7
アジャスターの調節
8.
ペダル・ボードの下にあるアジャスターを下げて、床に当るよ
うに調節します。ジュウタンの上などに設置する場合は、床面
を少し強く押しつけるぐらいに下げてください。
fig.05.j
本機を移動される場合
電源コードを外し、スタンドのアジャスターを上げます。そして、水
平に持ち上げ、手を挟んだり、足の上に落とさないように注意して運
んでください。
アジャスター
8
