2. Connecter ensemble les 2 conducteurs rouges (C) avec un
connecteur de fils (homologation UL).
3. Détorsader le conducteur blanc du conducteur vert (ou nu) de
liaison à la terre provenant du four.
4. Connecter ensemble les 2 conducteurs blancs (F) avec un
connecteur de fils (homologation UL).
5. Connecter le conducteur vert (ou nu) de liaison à la terre (H) du
câble du four au conducteur vert (ou nu) de liaison à la terre
dans le boîtier de connexion - utiliser un connecteur de fils
(homologation UL).
6. Installer le couvercle du boîtier de connexion.

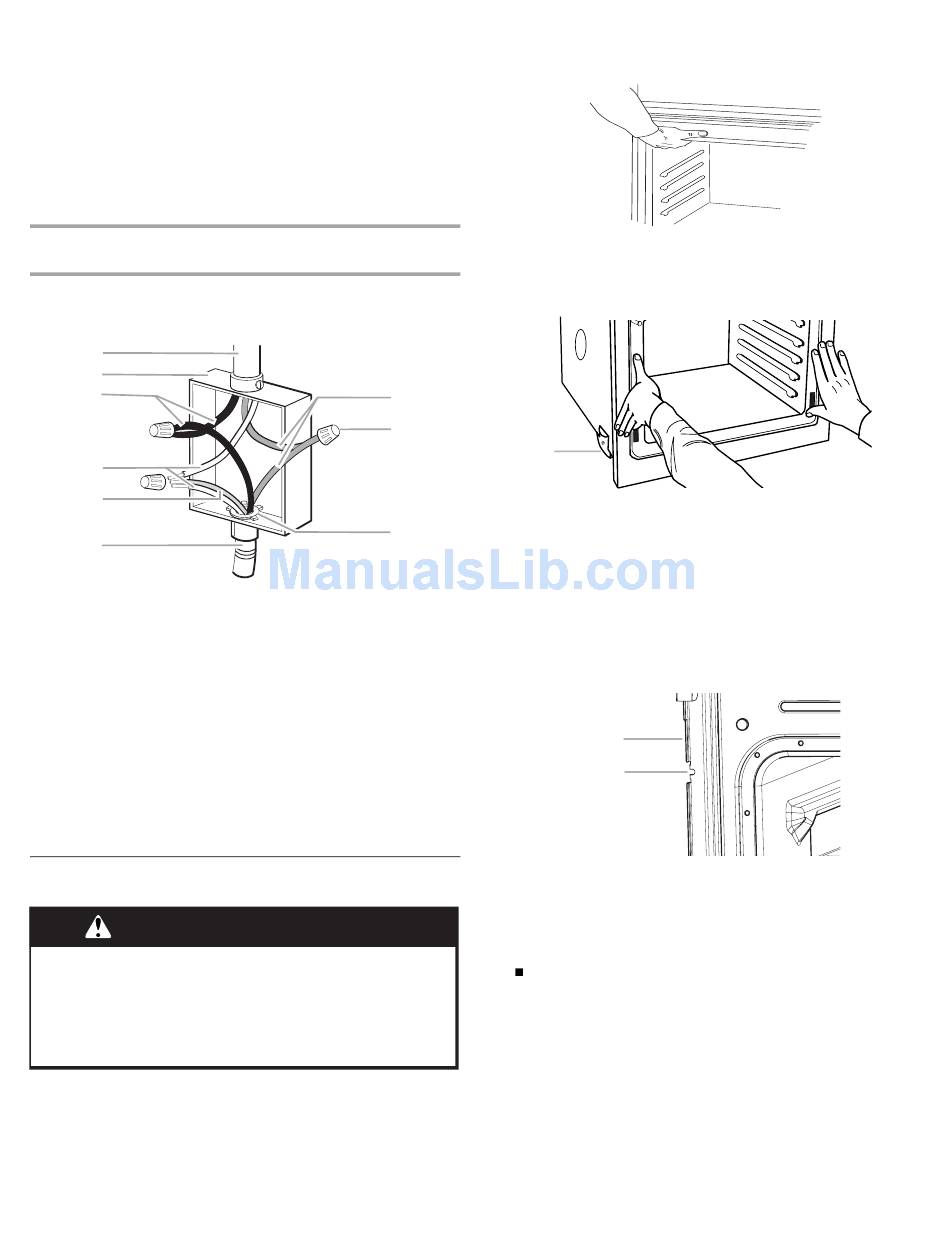

Câble à 3 conducteurs depuis le point de distribution du
domicile - É.-U. seulement
IMPORTANT : Utiliser le câble à 3 conducteurs depuis le point de
distribution du domicile lorsque les codes locaux autorisent un tel
raccordement.
A
B
C
D
E
F
A. Câble depuis le point de
distribution du domicile
B. Boîtier de connexion
C. Conducteurs noirs
D. Conducteurs blancs
E. Conducteur vert (ou nu) de
liaison à la terre (depuis le four)
1. Connecter ensemble les 2 conducteurs noirs (C) avec un
connecteur de fils (homologation UL).
2. Connecter les 2 conducteurs blancs (D) et le conducteur vert
(ou nu) de liaison à la terre (du câble du four) avec un
connecteur de fils (homologation UL).
3. Connecter ensemble les 2 conducteurs rouges (G) avec un
connecteur de fils (homologation UL).
4. Installer le couvercle du boîtier de connexion.

Installation du four

AVERTISSEMENT
Risque du poids excessif
Utiliser deux ou plus de personnes pour déplacer et
installer le four.
Le non-respect de cette instruction peut causer
une blessure au dos ou d'autre blessure.
1. À l'aide de 2 personnes ou plus, soulever partiellement le four
pour l'introduire dans l'ouverture du placard. Utiliser
l'ouverture du four comme zone de prise.
14
G
H
I
F. Câble flexible à 4
conducteurs depuis le four
G. Conducteurs rouges
H. Connecteurs de fils
(homologation UL)
I. Connecteur de conduit
(homologation UL ou CSA)
REMARQUE : Pousser le four pour l'introduire dans le
placard, pousser contre la zone du joint du four sur le châssis
avant. Ne pas pousser contre les bords externes.
2. Pousser contre la zone du joint du châssis avant pour
introduire le four dans le placard, jusqu'à ce que les pieds
installés pour l'expédition soient presque au contact du
placard.
A
A. Pied installé pour l'expédition
3. Sur les modèles avec pieds installés pour l'expédition, utiliser
un tournevis Phillips pour ôter les vis fixant les pieds installés
pour l'expédition.
4. Pousser complètement le four dans le placard; centrer le four
dans la cavité du placard.
5. Fixer solidement le four sur les éléments du placard avec les
vis n° 8–14 x 1" fournies (2 pour un four simple, 4 pour un four
double). Insérer les vis à travers les trous des rails de
montage. Ne pas serrer excessivement les vis.
A
B
A. Rail de montage
B. Insérer la vis.
6. Sur certains modèles, l'évent du four est immobilisé avec du
ruban adhésif sur le côté du four. Pour l'installation, procéder
selon les instructions suivantes.
Insérer les onglets de l'évent (B) dans les ouvertures (A) du
châssis du four.
