BEGA 13 271 Instructions For Use Manual

34.23 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!
Einbaubaldachin 0-40° für Systempendelleuchten · Smart
Recessed canopy 0-40° for system pendant luminaires · Smart
Cache-piton encastré 0-40° pour suspensions modulaires · Smart

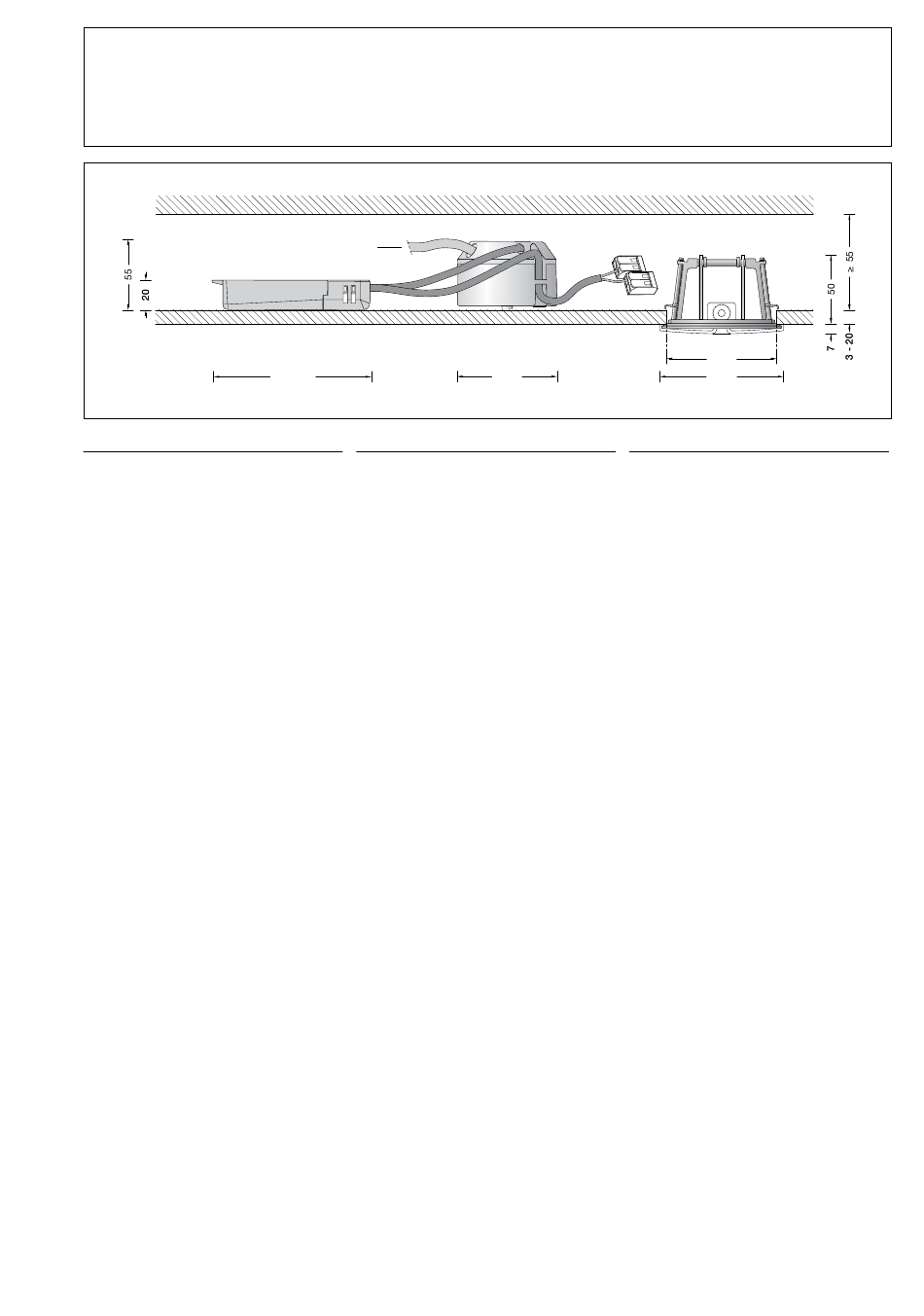

bauseitige Netzanschlussleitung
on-site mains supply cable
câble de raccordement (à prévoir sur le chantier)
Gebrauchsanweisung
Anwendung
Installationskomponente – Einbaubaldachin
(Typ CS) zur Verwendung in Innenräumen.
Mit integriertem Smart DALI-Controller zur
Steuerung der Leuchte mit der App BEGA
Smart.
Für die Montage und die elektrische Installation
einer BEGA Systempendelleuchte an gerade
und geneigte Decken mit einer Neigung
von 0-40°.
Der Baldachin modernisiert bestehende
Elektroinstallationen. Mit dem
herstellerunabhängigen Schnittstellenstandard
DALI bringt er professionelle Lichtsteuerung in
jedes Gebäude. Selbst dann, wenn nur ältere,
dreiadrige Leitungen verlegt sind. Gleichzeitig
ist er Bindeglied zwischen allen Teilen des
BEGA Smart-Systems und ermöglicht die
Fernsteuerung aller DALI-Leuchten sowie
BEGA Zigbee-Leuchtmitteln.
Nach erfolgreicher Installation findet die
Konfiguration per Smartphone in der App
BEGA Smart statt.
Die App BEGA Smart ist kostenlos für iOS und
Android verfügbar.
Des Weiteren ist eine Steuerung auch über
den Smart Rotary Dimmer und über die
Fernsteuerungen ONE und PRO möglich.
Produktbeschreibung
Deckeneinbaurahmen und Aufhänger aus
Metall
Einbauöffnung ø 76 mm
Erforderliche Einbautiefe 55 mm
Befestigung des Deckeneinbaurahmens über
2 keilförmig angebrachte, verstellbare Krallen
Baldachinabdeckung aus Kunststoff,
Oberfläche Farbe samtschwarz
2-teiliger Leitungsverbinder (Klemmteil und
Schraubverschlusskappe) aus Kunststoff, für
Koaxialleitungen mit Geflecht
Mit innenliegender Druckfeder und mit
Kontaktader
Zum Anschluss eines Leitungspendels
2 x 0,5@ oder 2 x 0,75@, Farbe schwarz
Externes LED-Netzteil
Versorgungsspannung:
220-240 V x 0/50-60 Hz
Sekundär: 500 mA DC · max. 20 W
Smart DALI-Controller:
Leerlaufleistung: 0,5 W
Eingangsleistung: max. 3,3 W
120 × 55 120 × 55
Instructions for use
Application
Installation component – Recessed canopy
(Type CS) for indoor use.
With integrated Smart DALI-Controller for
controlling the luminaire with the BEGA Smart
app.
For the electrical installation and mounting of a
BEGA system pendant luminaire on straight or
sloped ceilings with an inclination of 0 - 40°.
The canopy modernises existing electrical
installations. It introduces professional
light control into any building using the
manufacturer-independent DALI interface
standard. even if only older, three-core cables
are installed.It also acts as a link between all
components of the BEGA Smart system and
allows all DALI luminaires and BEGA Zigbee
lamps to be controlled remotely.
Once successfully installed, the device is
configured in the BEGA Smart app on a
smartphone.
The BEGA Smart app is available free of charge
for iOS and Android.
Control is also possible via the Smart Rotary
Dimmer and the ONE and PRO remote
controls.
Product description
Recessed ceiling installation frame and metal
hanger
Recessed opening ø 76 mm
Required installation depth 55 mm
The recessed ceiling installation frame is
attached via 2 adjustable claws, arranged in a
wedge formation.
Synthetic canopy cover, exterior colour velvet
black
Synthetic 2-piece line connector (clamp part
with screw cap) for braided coaxial cables
With internal pressure spring and contact wire
For the connection of a cable pendant
2 x 0.5@ or 2 x 0,75@, colour black
External LED power supply unit
Supply voltage:
220-240 V x 0/50-60 Hz
Secondary: 500 mA DC · max. 20 W
Smart DALI Controller:
No-load power: 0.5 W
Input power: max. 3.3 W
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
Ø 75 Ø 75
Fiche d'utilisation
Utilisation
Composants d'installation – Cache-piton
encastré (type CS) pour utilisation en intérieur.
Avec contrôleur Smart DALI intégré pour la
gestion du luminaire via l'appli BEGA Smart.
Pour le montage et l'installation électrique
d'une BEGA suspension modulaire sur
plafonds droits et inclinés aux plafonds inclinés
de 0-40°.
Le cache-piton modernise les installations
électriques existantes. Avec le standard
d'interface DALI indépendant du fabricant, il
garantit une gestion d'éclairage professionnelle
dans n'importe quel bâtiment. Même lorsque
seuls d'anciens câbles à trois fils sont posés.
Il fait en même temps le lien entre tous les
éléments du système BEGA Smart et permet
la commande à distance de tous les luminaires
DALI ainsi que des sources lumineuses Zigbee
BEGA.
Une fois l'installation réussie, la configuration
a lieu dans l'application BEGA Smart via un
smartphone.
L'application BEGA Smart est disponible
gratuitement pour iOS et Android.
En outre, le pilotage est également possible
à l'aide d'un variateur Smart Rotary et des
télécommandes ONE et PRO.
Description du produit
Cadre d'encastrement pour plafond et attache
en métal
Réservation ø 76 mm
Profondeur d'encastrement requise 55 mm
Fixation du cadre d'encastrement dans le
plafond par deux griffes réglables en forme de
clavette.
Capot du cache-piton en matière synthétique,
finition couleur noir satiné
Connecteur en 2 parties (pièce de serrage et
capuchon fileté) en matière synthétique, pour
câbles coaxiaux avec maillage
Avec ressort de pression intérieur et fil de
contact
Pour le raccordement d'un câble de
suspension
2 x 0,5@ ou 2 x 0,75@, couleur noir
Bloc d'alimentation LED externe
Tension d'alimentation :
220-240 V x 0/50-60 Hz
Secondaire : 500 mA DC · max. 20 W
Contrôleur Smart DALI :
Puissance à vide : 0,5 W
Puissance d'entrée : max. 3,3 W
13 271
å é c
Ø 76 Ø 76
Ø 90 Ø 90
1 / 7
