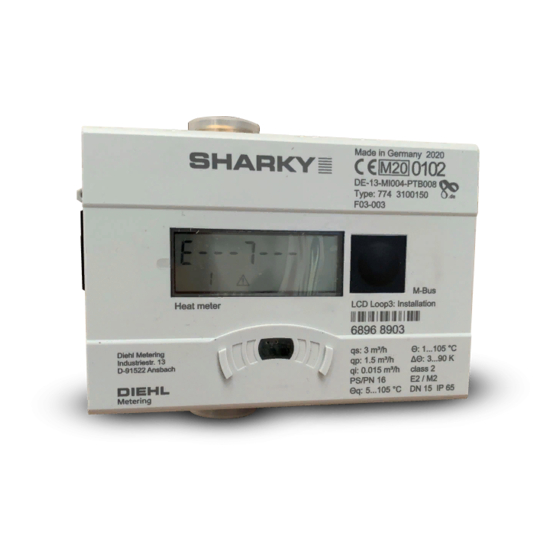

Ultrasonic energy meter | Type 774
Ultraschall-Energiezähler | Typ 774
Diehl Metering GmbH
Industriestraße 13
Donaustraße 120
91522 Ansbach
90451 Nürnberg
Deutschland
Deutschland
Tel.: +49 981 1806-0
Tel.: +49 911 64 24-0
Fax: +49 981 1806-615
Fax: +49 911 64 24–424
info-dmde@diehl.com
www.diehl.com/metering
Inspection and Test Instruction
Prüf- und Testanweisung
Version: 13.02.2018 / MP
Am Weimarer Berg 3
Sitz der GmbH: Ansbach
99510 Apolda
Registergericht:
Deutschland
Ansbach HRB 69
Tel.: +49 3644 84 33-0
Ust.-IdNr.:
Fax : +49 3644 84 33-411
DE 131 940 360
Geschäftsführer:
UniCredit Bank AG, Ansbach
Dr. Christof Bosbach
IBAN: DE31765200710005503108
Thomas Gastner
BIC: HYVEDEMM406
Frank Gutzeit (Sprecher)
Jean-François Marguet
Seite 1 von 18
