Summary of Contents for Diehl IZAR Pulse H

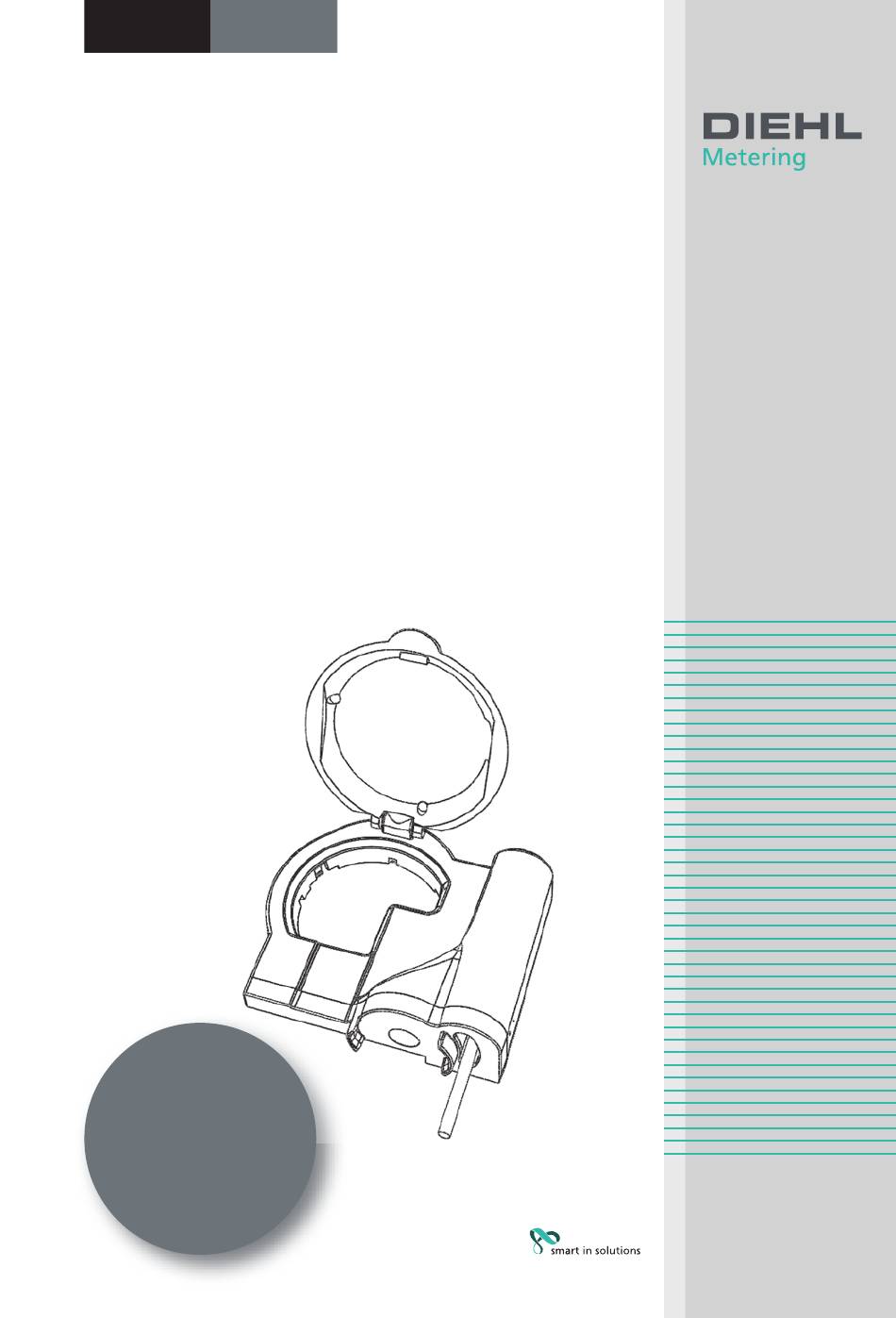

- Page 1 Deutsch English IZAR PULSE H Einbauanleitung Installation guide Diese Anleitung ist dem Endkunden auszuhändigen. This guide must be given to the end consumer.
- Page 2 Deutsch English IZAR PULSE H IZAR RADIO AQUARIUS IZAR PORT ALTAIR OTHERS AQUILA CORONA M - 2 -...
- Page 3 Deutsch English IZAR PULSE H (green) + Manip. 30 V (white) + Pulse 100 mA (brown) - GND (green) + Manip. 30 V + Pulse (white) + Direc. (yellow) 100 mA - GND (brown) - 3 -...
- Page 4 Deutsch English IZAR PULSE H Impulse weiße Adern (+) pulse white wire (+) braune Adern (-) Masse brown wire (-) ground grüne Adern (+) Manipulation green wire (+) fraud VIII Impuls Pulse Richtung Direction Impulse weiße Adern (+) pulse white wire (+)
-
Page 5: Table Of Contents
3.1 Identifikation ...........8 Überprüfung der Installation (Abb. IV)....8 Installation an Zählern aus der modularen Pro- duktpalette von DIEHL Metering .......8 IZAR PULSE H mit DREI Leitungsadern ..9 Betrieb ............9 Anschlüsse (Abb. VII) ........10 IZAR PULSE H mit VIER Leitungsadern ..11 Betrieb ............11 5.2... -
Page 6: Beschreibung
Die werkseitige Programmierung erfolgt über eine opti- sche Schnittstelle. Funktionsweise (siehe Abb. I) Beim IZAR PULSE H handelt es sich um einen Ring mit einem Hallsensor und einem speziellen elektronischen Schaltkreis, der die Informationen verarbeitet und in Form von Signalen des Open-Collector-Typs (polarisiert) überträgt. -
Page 7: Konfiguration (Abb. Iii)
Impulswertigkeit für jede Umdrehung der Über- tragungsscheibe beachten (siehe Details in Abb. II): 1 Liter für DIEHL Metering-Zähler DN 15 - 40 10 Liter für DIEHL Metering-Zähler DN 50 - 125 100 Liter für DIEHL Metering-Zähler DN 150 - 200 Konfiguration (Abb. III) IZAR PULSE H kann an alle Zähler der modularen Pro- duktpalette mit Hall Abtastung (H) von DIEHL Metering einfach angeklemmt werden. Er kann an alle Ableseüber-... -
Page 8: Installation
Deutsch IZAR PULSE H Installation 3.1 Identifikation Stellen Sie sicher, dass der IZAR PULSE H mit dem Zäh- ler, an dem er befestigt werden soll, kompatibel ist (roter oder blauer Ring von DIEHL Metering). Die Installation eines Rückschlagventils ist nicht unbedingt notwendig, weil der IZAR PULSE H den Rückwärtslauf erkennt. 3.2 Überprüfung der Installation (Abb. IV) Stellen Sie sicher, dass die Elektroinstallation mit den Spezifikationen vom IZAR PULSE H übereinstimmt (siehe... -
Page 9: Izar Pulse H Mit Drei Leitungsadern
Impulszähler, der die Durchflussrichtung berück- sichtigt. Funktionsweise: Falls es zu einem Rückfluss kommt sendet der IZAR PULSE H keinen Impuls. Erfolgt der Durchfluss wie- der in normaler Richtung, nimmt der IZAR PULSE H die Impulsgebung wieder auf, sobald die Durchflussmenge über dem Rückfluss liegt (bis zu einem Maximum von 500 Impulsen). Beispiel für einen DN 15-Zähler, bei dem jeder Impuls 1 Liter entspricht: 100 Liter Durchfluss –> 100 Impulse... -
Page 10: Anschlüsse (Abb. Vii)
4.2 Anschlüsse (Abb. VII) Braune und weiße Leitungsader ƒ Anschluss an einen Impulsverstärker oder an jedes andere Impulszählgerät. Grüne Leitungsader ƒ Anschluss der Manipulationserkennung die zur Ermitt- lung aller Versuche von Manipulation durch Magnete, Abklemmen oder Trennen der Impuls-Leitungsader verwendet wird. Polarität der Stromversorgung unbedingt beach- tet. Andernfalls kann der IZAR PULSE H beschädigt werden (falls die Stromversorgung mehr als 30 V / 100 mA beträgt) oder es können keine brauch- baren Signale erzeugt werden. - 10 -... -
Page 11: Izar Pulse H Mit Vier Leitungsadern
Der Installateur ist für den Anschluss verant- wortlich. Wenn dieser nicht den genannten Anforderun- gen entspricht lehnt DIEHL Metering jegliche Verantwortung in diesem Zusammenhang ab. IZAR PULSE H mit VIER Leitungsadern 5.1 Betrieb Der IZAR PULSE H mit vier Leitungsadern liefert Informationen, die dazu verwendet werden, mit- hilfe eines geeigneten Verarbeitungsgeräts die Wassermenge zu ermitteln, die in beiden Rich- tungen durch den Zähler fließen. -
Page 12: Beispiel Eines Signalverlaufes (Abb. Viii)
Deutsch IZAR PULSE H 5.2 Beispiel eines Signalverlaufes (Abb. VIII) In diesem Fall sendet IZAR PULSE H 6 Impulse aus, sowie das zusätzliche Richtungssignal, welches anzeigt, dass die ersten beiden Impulse positiv sind, die nächsten drei negativ und der letzte wieder positiv. 2 Liter Durchfluss: 2 Impulse, Richtung: + 3 Liter Rückfluss: 3 Impulse, Richtung: – 1 Liter Durchfluss: 1 Impuls, Richtung: + 5.3 Anschlüsse (Abb. IX) Braune Leitungsader (Masse) und weiße Leitungsader (Impuls) ƒ Anschluss an einen Impulsverstärker oder an jedes andere Impulszählgerät. -
Page 13: Technische Daten
Deutsch IZAR PULSE H Technische Daten 6.1 Elektrische Spezifikationen Bezeichnung Wert Kabeltyp flexibel, nicht abgeschirmt Anzahl Kabeladern 3 / 4 Kabelquerschnitt [mm²] bei 3 Leitungsadern 0,34 bei 4 Leitungsadern 0,25 Kabellänge [m] 1,5 / 5 Spannungsversorgung Lithiumbatterie (nicht ersetzbar) Batterie-Lebensdauer < 15 Jahre Schutzklasse IP 68 Elektromagnetische Kompatibilität Anschlüsse... -
Page 14: Signalausgänge
Deutsch IZAR PULSE H 6.2 Signalausgänge Impuls ƒ Open-Collector NPN-Transistorausgang. ƒ Geschlossen, wenn ein Impuls vorliegt. ƒ Bei Fließgeschwindigkeit > 3 Impulse/Sekunde, gilt ein Verhältnis um 50 % Duty Circle. ƒ Bei Fließgeschwindigkeit < 3 Impulse/Sekunde, ist die Impulsdauer auf 150 ms festgelegt. ƒ Entprellter Statuswechsel (keine Störung auf dem Signal). -
Page 15: Mechanische Spezifikationen
Umwelthinweis Das Gerät darf nicht mit dem Hausmüll entsorgt werden. Senden Sie es zum Recycling an den Hersteller zurück. Zulassung und Konformität Hiermit erklärt Diehl Metering, dass sich das IZAR PULSE H in Übereinstimmung mit den grundlegenden Anforderun- gen und den anderen relevanten Vorschriften der Richtli- nie 1999/5/EG befindet. Weitere Informationen sowie die aktuelle Konformitätser- klärung finden Sie unter: http://www.diehl.com/de/diehl-metering/produkte- loesungen/produkt-download/ Bitte wählen Sie dort den Partner "Diehl Metering GmbH" und den Produktbereich "Systemtechnik" aus. - 15 -... - Page 16 Identification ..........19 3.2 Checking the installation (Fig. IV)....19 Installation of meters from the modular product range of DIEHL Metering ........19 IZAR PULSE H with THREE wires .....20 Operation ............20 Connections (Fig. VII) ........21 IZAR PULSE H with FOUR wires ....22 Operation ............22 Example of signal path (Fig. VIII) ....22 Connections (Fig.
-
Page 17: Description
DIEHL Metering. The factory default programming is carried out via the optical interface. Operation (see Fig. I) IZAR PULSE H is a ring with a sensor that uses the Hall effect principle and a special electronic circuitry that pro- cesses the information and transmits it in the form of open-collector type signals (polarised). -
Page 18: Configuration (Fig. Iii)
100 litres for DIEHL Metering meter DN 150 - 200 Configuration (Fig. III) IZAR PULSE H can be clipped to all meters from the mod- ular product range with Hall Sensor (H) of DIEHL Meter- ing. It can be connected to all reading transfer systems or remote reading systems, provided the polarity is followed (see chapter "3.1 Identification" at page 19 and "5.3 Con3 -... -
Page 19: Installation
PULSE H (see chapter "3.1 Identification" at page 19 and "5.3 Connections (Fig. IX)" at page 23). The connection label of IZAR PULSE H is glued to the bot- tom of the housing. 3.3 Installation of meters from the modular product range of DIEHL Metering ƒ... -
Page 20: Izar Pulse H With Three Wires
The IZAR PULSE H with three wires is a pulse emitter which takes the flow direction into account. Principle: If there is a reverse flow, IZAR PULSE H emits no pulse. When the flow resumes in the normal direction, IZAR PULSE H only resumes pulse emission when the flow volume makes up for the reverse flow (up to a max- imum of 500 pulses). -
Page 21: Connections (Fig. Vii)
It is important to take the polarity of the power supply into account. Otherwise the IZAR PULSE H can be damaged (if the power supply is higher than 30 V / 100 mA) or no usable signals can be generated. -
Page 22: Izar Pulse H With Four Wires
IZAR PULSE H with four wires sends the following pulses: ƒ Flow in one of both directions (white wire). ƒ Direction signal (yellow wire) which makes it possible to identify the direction of flow of each pulse. 5.2 Example of signal path (Fig. VIII) In this case, IZAR PULSE H emits 6 pulses and the addi- tional direction signal, which indicates that the first two pulses are positive, the next three are negative and the last one is positive again. 2 litre flow rate: 2 pulses, direction: + 3 litre flow rate:... -
Page 23: Connections (Fig. Ix)
English IZAR PULSE H 5.3 Connections (Fig. IX) Brown wires (mass) and white wires (pulses) ƒ Connection to pulse amplifier or to any other pulse metering. Yellow wire ƒ Connection for detection of flow direction. Green wire ƒ Connection of fraud detection, which is used to iden- tify any attempt of magnetic fraud, unclipping or pulse wire cutting. -
Page 24: Signal Output
English IZAR PULSE H Connections Cable colour Function Brown Earth White Pulse Green Fraud (magnetic fraud, unclipping or wire cut-off) Yellow Flow direction (with four wires) 6.2 Signal output Pulse ƒ Open-collector NPN transistor output. ƒ Closed, if pulse is present. -
Page 25: Mechanical Specification
IZAR PULSE H conforms to the basic requirements and all other relevant regulations of the directive 1999/5/EC. Further information as well as the actual declaration of conformity are available at: http://www.diehl.com/en/diehl-metering/products- solutions/product-download/ On this page, please select "Diehl Metering GmbH" from the partner list and "Metering Systems" from the product list. - 25 -... - Page 28 Diehl Metering GmbH Industriestrasse 13 91522 Ansbach Phone: +49 981 1806-0 Fax: +49 981 1806-615 info-dmde@diehl.com www.diehl.com/metering...
