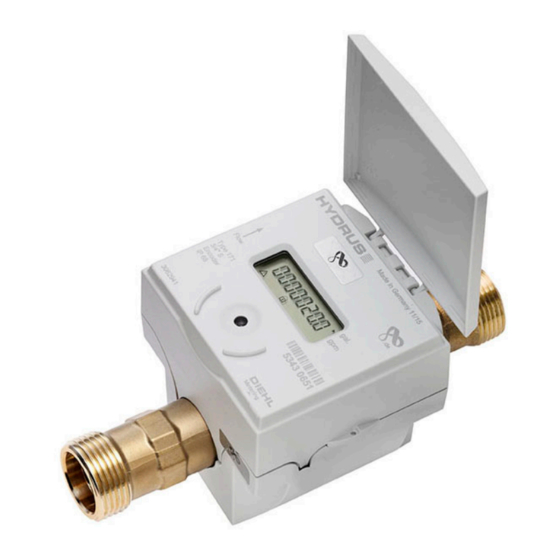

HYDRUS
Einbau- und Bedienungsanleitung
Installation and User Guide
Instructions de montage et d'utilisation
Guia de Instalação e do Usuário
Diese
Anleitung ist
dem Endkunden
auszuhändigen.
This guide must be given to
the end consumer.
Ce guide doit être donnée au
client final.
Este Guia de
Instalação e do Usuário
deve ser entregado ao
cliente final.

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Hydrus and is the answer not in the manual?

Questions and answers

Related Manuals for Diehl Hydrus

Summary of Contents for Diehl Hydrus

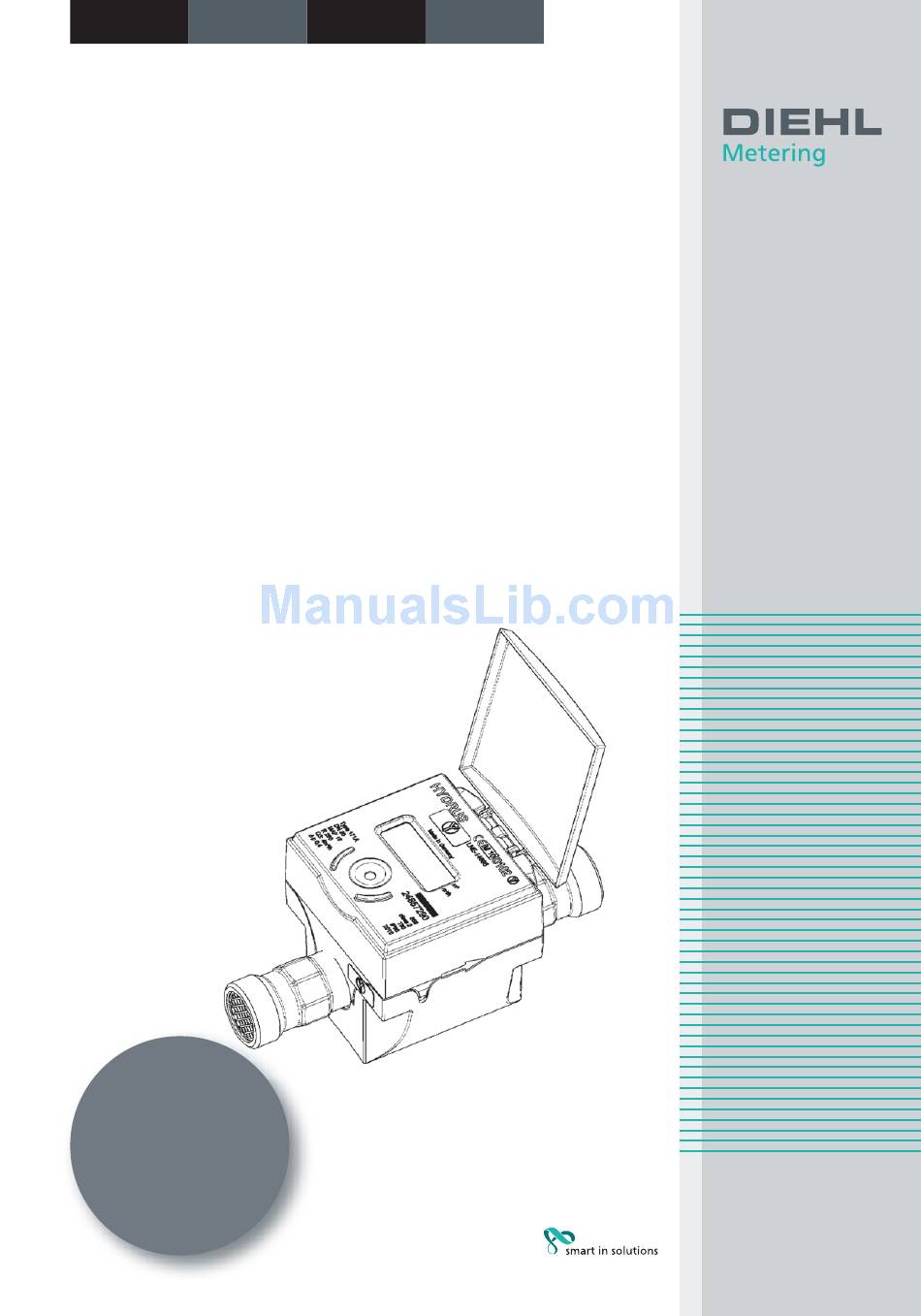

  • Page 1 Deutsch English Français Português HYDRUS Einbau- und Bedienungsanleitung Installation and User Guide Instructions de montage et d’utilisation Guia de Instalação e do Usuário Diese Anleitung ist dem Endkunden auszuhändigen. This guide must be given to the end consumer. Ce guide doit être donnée au client final.
  • Page 2 HYDRUS Deutsch English Français Português DN 15, 110 mm Baulänge installation length longueur de l‘installation comprimento de instalação DN 20 / DN 40 DN 25 / DN 32 1 Ausgleichsring Compensating Rondelle de Anel de com- ring compensation pensação 2 Rückfluss-...

  • Page 3: Table Of Contents

    Medium: Trinkwasser ohne Zusätze Zum Auslesen/Parametrisieren dient die Software IZAR@SET, zu finden im Internet unter www.diehl.com/metering Hinweis Funk Bei Auslieferung ist der Funk abgeschaltet und aktiviert sich selb- ständig bei Erkennung von Wasser im Zähler. Nach dauerhaftem...

  • Page 4: Transport Und Lagerung

    English Français Português HYDRUS Deutsch Transport und Lagerung ƒ Wassermessgeräte sind Präzisionsgeräte, vor Stößen und Erschütte- rung schützen! ƒ Auf frostfreie Lagerung (auch beim Transport) ist zu achten. ƒ Der Zähler kann durch Frosteinwirkung beschädigt werden. Montage ƒ Bei Frostgefahr die Anlage entleeren, notfalls den Zähler ausbauen.

  • Page 5: Spannungsversorgung Mit Batterie (Ein- Oder Zwei Batterielösung)

    English Français Português HYDRUS Deutsch Bei der Geräteinstallation muss der Wasserzähler an der markier- ten Position (siehe Abb. III) mit einem geeignetem Werkzeug gegengehalten werden, um Beschädigungen am Kunststoffge- häuse zu vermeiden. Spannungsversorgung mit Batterie (ein- oder zwei Batterielösung) ƒ...

  • Page 6: Impulsausgänge (Open Collector) Und Impulsfolgen

    English Français Português HYDRUS Deutsch Impulsausgänge (Open collector) und Impulsfolgen Eingangsspannung max. 30 V Eingangsstrom max. 27 mA Spannungsabfall am aktiven max. 2 V / 27 mA Ausgang Strom durch inaktiven Ausgang max. 5 μA / 30 V Rückwärtsstrom max. 27 mA Impulsdauer min.

  • Page 7: Schnittstellen

    L-Bus / Puls ƒ Puls Die Kommunikationsbeschreibung der Schnittstellen finden Sie im Inter- net unter www.diehl.com/metering Bedienung Um die vom Zähler ausgelesenen Daten im Display anzuzeigen, sind ver- schiedene Fenster mit zugeordneten Anlageinformationen (z.B. Durch- fluss, Volumen, Datum, Stichtag, Mediumstemperatur) als nacheinander abrufbare Funktionen angelegt.
  • Page 8 English Français Português HYDRUS Deutsch Konformitätszeichen 10 Schutzklasse Jahr der Erklärung der Kon- 11 Optischer Taster formität Baumusterprüfbescheini- 12 Positionierhilfe Optokopf gungsnummer Wassermenge 13 Druckstufe Durchfluss 14 Dynamik Seriennummer 15 Nenndurchfluss, Nennweite Funk Frequenz MHz 16 Druckverlust Meteorologische Klasse 17 Plombierung Max.

  • Page 9: Anzeigen

    English Français Português HYDRUS Deutsch Zusätzliche Displayinformationen (konfigurierbar) ƒ Mediumstemperatur in °C oder F ƒ Datum ƒ Primär- und Sekundäradresse ƒ Funksignal AN/AUS ƒ Impulswertigkeit Displayanzeige / Symbole Vorwärts- Hinweispfeil durchfluss Wassermenge Hinweispfeil Rückwärts- Durchfluss durchfluss Servicewert Alarm / Testmodus...

  • Page 10: Konformitätserklärung Für Geräte Nach Mid

    English Français Português HYDRUS Deutsch Fehler- Beschreibung Code Kein sinnvolles Ultraschallsignal, Luft in der Messstrecke Überlast Durchfluss Alarmmeldungen (Ständige optische Anzeige am LC-Display) Alarm- Beschreibung Code Rückfluss Leckagealarm kein Verbrauch Störung / Ausfall der Ultraschall- oder Temperaturmessung Niedrige Temperaturen (unter 3°C)
  • Page 11 English Français Português HYDRUS Deutsch -11-...

  • Page 12: Installation Guide

    Deutsch Français Português HYDRUS English Table of content Installation guide ..............12 Transport and storage ............12 Installation ................13 Battery power supply (one or two batteries) ......13 Pin assignment of cable ............14 Reading date function ............14 Pulse outputs (open collector) and pulse rates ......

  • Page 13: Installation

    Deutsch Français Português HYDRUS English ƒ Store meters in a frost-free place (also during transport). ƒ The meter can be damaged by frost. Installation ƒ If a risk of frost exists, empty the system and, if necessary, remove the meter.

  • Page 14: Pin Assignment Of Cable

    Deutsch Français Português HYDRUS English ƒ Meter version with two 3.6 VDC lithium batteries with a battery life- time of up to approx. 16 years depending on configuration and instal- lation location. Batteries cannot be retrofitted or replaced! Pin assignment of cable The M-Bus, L-Bus or pulse variant of the meter is supplied with a 1.5-m...

  • Page 15: Interfaces

    Funk 434 / 868 MHz ƒ Funk 868 MHz / L-Bus ƒ Funk 434 MHz / L-Bus ƒ M-Bus ƒ L-Bus / pulse ƒ Pulse The Communication Description of the interfaces is available on the Inter- net at www.diehl.com/metering -15-...

  • Page 16: User Guide

    Deutsch Français Português HYDRUS English User guide To show the data read by the meter in the display, various windows have been created as functions that can be called up in succession to display the assigned system information (e.g. flow rate, volume, date, reading date, medium temperature).
  • Page 17 Deutsch Français Português HYDRUS English An optical touch button mounted on the front of the meter is used to switch to the various displays (see fig. IV pos. 11). To save the battery, the meter switches to sleep mode (display off) if the button is not pressed for approx.

  • Page 18: Displays

    Deutsch Français Português HYDRUS English Displays Error display (visual indication on the LC display in the event of an error) Fault Description code Basic parameter error in flash or RAM - Meter must be replaced Temperature measurement error (temp. outside range, sensor...

  • Page 19: Instruction De Montage

    Deutsch English Português HYDRUS Français Table des matières Instruction de montage ............19 Transport et stockage ............. 20 Montage ................20 Alimentation électrique avec pile (version à une ou deux piles) .. 21 Affectation des bornes de câble ..........21 Fonction jour de relevé...

  • Page 20: Transport Et Stockage

    Deutsch English Português HYDRUS Français Transport et stockage ƒ Les compteurs d’eau sont des appareils de précision. Les protéger contre les chocs et les vibrations ! ƒ Garder le compteur (même pendant le transport) à l’abri du gel. ƒ Sous l’effet du gel, le compteur risque d’être endommagé.

  • Page 21: Alimentation Électrique Avec Pile (Version À Une Ou Deux Piles)

    Deutsch English Português HYDRUS Français Lors du montage de l’appareil, le compteur d’eau doit être main- tenu dans cette position (voir fig. III) à l’aide d’un outil appro- prié, afin d’éviter tout endommagement du boîtier plastique. Alimentation électrique avec pile (version à une ou deux piles) ƒ...

  • Page 22: Sorties D´impulsion (Open Collector) Et Train D´impulsion

    Deutsch English Português HYDRUS Français Sorties d´impulsion (open collector) et train d´impulsion Tension d’entrée max. 30 V Intensité de courant d’entrée max. 27 mA Chute de tension à la sortie max. 2 V / 27 mA active Courant traversant la sortie max.

  • Page 23: Intervaces

    Deutsch English Português HYDRUS Français Intervaces En fonction de la variante choisie, le compteur dispose de différents ports de communication : ƒ optique (standard) ƒ radio 434 / 868 MHz ƒ radio 868 MHz / L-Bus ƒ radio 434 MHz / L-Bus ƒ...
  • Page 24 Deutsch English Português HYDRUS Français Sigle de conformité 10 Indice de protection Année de la déclaration de 11 Bouton-poussoir de commuta- conformité tion optique Numéro de l'attestation 12 Moyen de positionnement de d'examen de type la tête de lecture optique Quantité...
  • Page 25 Deutsch English Português HYDRUS Français Les paramètres de la boucle peuvent être programmés en fonc- tion des exigences spécifiques du client à l’aide du logiciel IZAR@SET. Informations supplémentaires sur l´affichage (pouvant être configurées) ƒ Température du fluide en °C ou en F ƒ...

  • Page 26: Affichages

    Deutsch English Português HYDRUS Français Affichages Affichage erreur (Affichage optique sur l’écran à cristaux liquides en cas d’erreur) Code Description d'erreur Paramètres de base défaillants dans la mémoire Flash ou Le compteur doit être remplacé. Mesure de la température erronée (température extérieure, court-circuit de la sonde, rupture de la sonde) En présence d’un court-circuit de la sonde ou d’une rupture...

  • Page 27: Déclaration De Conformité Pour Les Appareils Conformes À Mid

    CEM (2004/108/CE) ƒ directive R&TTE (1999/5/CE) ƒ directive MID (2004/22/CE) ƒ LNE-14586 attestation d’examen CE de type pour BR 171 A/B Le cas échéant, vous trouverez la déclaration de conformité complète sur l’Internet à l’adresse suivante : www.diehl.com/metering -27-...

  • Page 28: Índice Do Conteúdo 1. Guia De Instalação

    Meio: água potável sem aditivos. O software IZAR@SET é utilizado para leituras/parametrização e pode ser obtido na internet em www.diehl.com/metering Observação sobre a função de rádio A função de rádio encontra-se desligada quando da entrega e é ativada automaticamente quando a água é detectada no me- didor.

  • Page 29: Transporte E Armazenamento

    Deutsch English Français HYDRUS Português Transporte e armazenamento ƒ Medidores de água são dispositivos de precisão e devem ser protegi- dos contra impacto e vibração! ƒ Armazene os medidores em local onde não exista a possibilidade de congelamento (durante o transporte também).

  • Page 30: Fonte De Alimentação À Pilha (Uma Ou Duas Pilhas)

    Deutsch English Français HYDRUS Português Durante a instalação, o medidor de água deve ser fixado nesta posição (vide fig. III) com uma ferramenta adequada para evi- tar dano ao invólucro plástico. Fonte de alimentação à pilha (uma ou duas pilhas) ƒ...

  • Page 31: Recursos De Saídas De Pulso E Taxas De Pulso

    Deutsch English Français HYDRUS Português Recursos de SAÍDAS DE PULSO e taxas de pulso Tensão de entrada máx. 30 V Corrente de entrada máx. 27 mA Queda de tensão na saída ativa máx. 2 V / 27 mA Corrente através de saída inativa máx.

  • Page 32: Interfaces

    Deutsch English Français HYDRUS Português Interfaces O medidor está equipado com diversas interfaces de comunicação a depender da variante selecionada: ƒ Óptica (padrão) ƒ Rádio 434/868 MHz ƒ Rádio 868 MHz / L-Bus ƒ Rádio 434 MHz / L-Bus ƒ...
  • Page 33 Deutsch English Français HYDRUS Português Marcação de conformidade 10 Classe de proteção Ano da declaração de confor- 11 Botão óptico midade Número do certificado de 12 Ajuda de posicionamento para exame de tipo sonda óptica Volume de água 13 Nível de pressão Taxa de vazão...

  • Page 34: Exibição

    Deutsch English Français HYDRUS Português Informações adicionais na tela (configuráveis) ƒ Temperatura média em °C ou F ƒ Data ƒ Endereço principal e secundário ƒ Sinal de rádio LIGADO/DESLIGADO ƒ Valor do pulso Indicação na tela / Símbolos Seta indicadora Vazão de...

  • Page 35: Declaração De Conformidade Para Medidores Mid

    Diretiva R&TTE (1999/5/EC) ƒ Diretiva MID (2004/22/EC) ƒ LNE-14586 Número de Certificado de Exame Tipo EC para o modelo 171 A / B Caso seja necessário, é possível encontrar a declaração completa de con- formidade na internet em www.diehl.com/metering -35-...
  • Page 36 Hydrometer GmbH Industriestr. 13 91522 Ansbach Fon: ++49 (0)981-1806-0 Fax: ++49 (0)981-1806-615 info@hydrometer.de www.diehl.com/metering A company of the division Diehl Metering www.diehl.com/metering...
