Deutsch

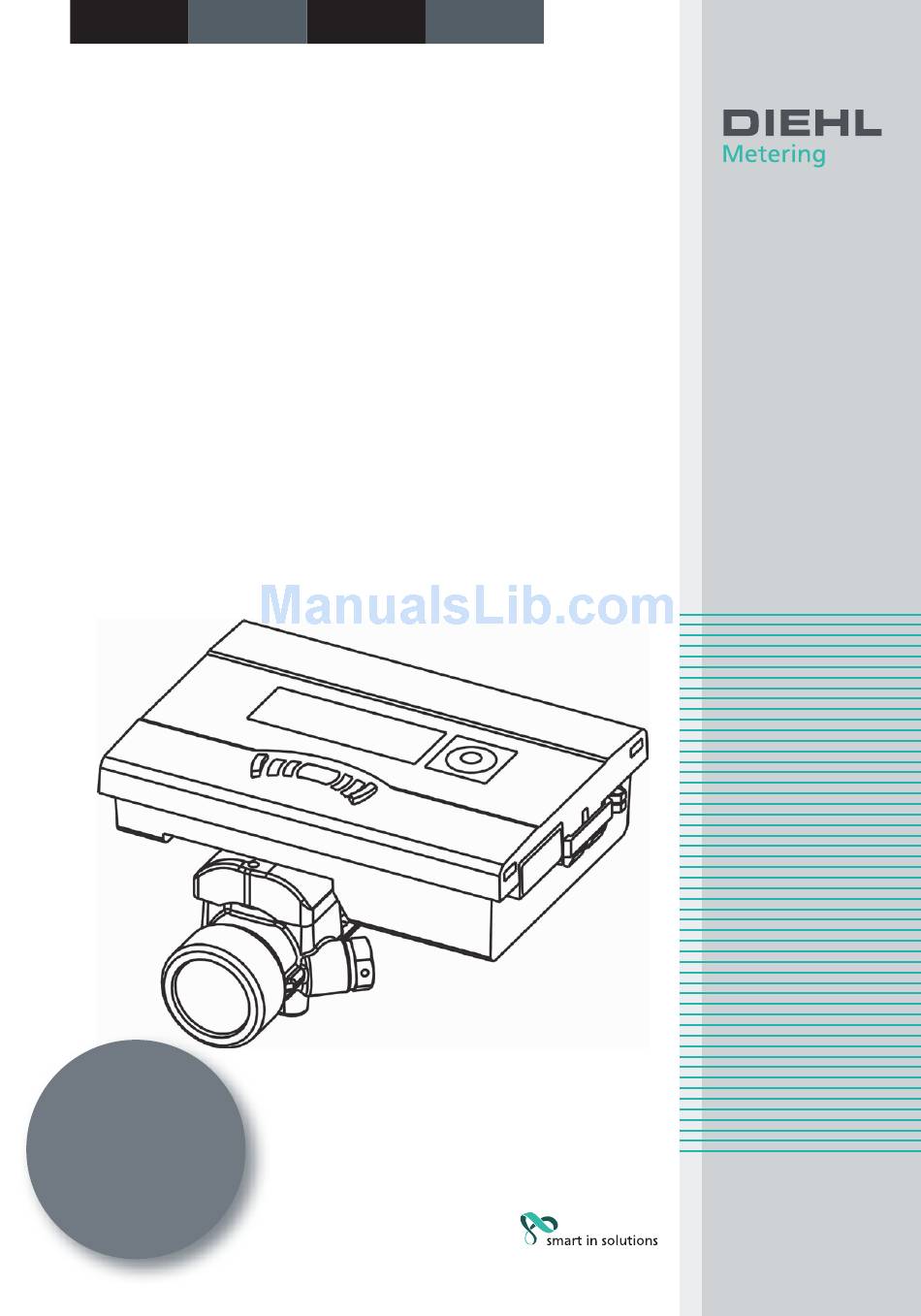

Ultraschall-Wärmezähler
Ultrasonic heat meter
Compteur de chaleur à
ultrasons
Contador de calor por
ultrasonido
Einbauanleitung
Installation Guide
Instruction de montage
Instrucciones de montaje
Diese
Anleitung ist
dem Endkunden
auszuhändigen.
This guide must be given
to the end consumer.
Ce guide doit être donné
au client final.
Esta guía se debe dar
al cliente final.
English
Français
Español
Advertisement
Chapters
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Diehl SHARKY 774
Summary of Contents for Diehl SHARKY 774
- Page 1 Deutsch English Français Español Ultraschall-Wärmezähler Ultrasonic heat meter Compteur de chaleur à ultrasons Contador de calor por ultrasonido Einbauanleitung Installation Guide Instruction de montage Instrucciones de montaje Diese Anleitung ist dem Endkunden auszuhändigen. This guide must be given to the end consumer. Ce guide doit être donné...
- Page 2 Deutsch English Français Español...
- Page 3 Deutsch English Français Español Optional 105°- Adapter / 105° adapter, optional / 105° adaptateur en option / 105° adaptador, opcional (3026160)
-
Page 4: Table Of Contents
English Français Español Deutsch Inhalt Allgemein .................5 Zulässige Betriebsbedingungen / Messbereiche ......6 Transport und Lagerung ..........6 Montage / Installation .............7 Vorbereitende Arbeiten ............7 3.2 Durchflusssensor montieren ........... 8 3.3 Temperaturfühlerpaar montieren ..........8 3.3.1 Einbau in Kugelventil mit Adapter ........... 9 3.3.2 Einbau in Tauchhülse ............10 3.4 Rechenwerk montieren ............ -
Page 5: Allgemein
Wasser, nach AGFW-Merkblatt FW510 (die Lebensdauer des Zäh- lers kann bei Nichteinhaltung beeinträchtigt werden). ƒ Der Temperaturbereich ist abhängig von Variante und Nenngröße. Eine umfangreiche Bedienungsanleitung mit weiteren Details zu den Varianten ist unter http://www.diehl.com/de/diehl-metering/produkte- loesungen/produkt-download/ zu finden. Diese Bedienungsanleitung ist unbedingt zu beachten. Zum Auslesen/Parametrisieren dient die Software IZAR@SET, zu finden im Internet unter http://www.diehl.com/de/diehl-metering/produkte- loesungen/produkt-download/. -
Page 6: Zulässige Betriebsbedingungen / Messbereiche
English Français Español Deutsch 1.1 Zulässige Betriebsbedingungen / Messbereiche Betriebsbedingungen Messbereich Temperaturfühler 15…105 °C Durchflusssensor 15…90 °C Temperaturspreizung 3…90 K Messrate Durchfluss 2 Sek. Messrate Temperatur 16 Sek. Klimatische Umgebung Die Installation muss in nicht-kondensierenden Umgebungen sowie in geschlossenen Räumen (Inneninstallation) vorgenommen werden. Die Umgebungstemperatur muss zwischen 5…55 °C liegen. -
Page 7: Montage / Installation
English Français Español Deutsch Montage / Installation Der Zähler darf nur in trockenen und frostfreien Räumen instal- liert werden. Auf scharfkantige Stellen achten. Montage und Demontage nur in druckloser Anlage. Der Zähler ist gegen Beschädigungen durch Stöße und Schwin- gungen zu schützen. Die Rohrleitungen des Heizungssystems sind vor und hinter dem Zähler hinreichend zu verankern. Leitungen für Messsignale dürfen nicht unmittelbar neben ande- ren Leitungen zur Stromversorgung verlegt werden. Den Einbauort so wählen, dass der Zähler gut für Service- und Bedienpersonal zu erreichen ist. Zur Erleichterung der Demontage des Zählers empfiehlt sich der Einbau von Absperrventilen vor und nach dem Zähler. 3.1 Vorbereitende Arbeiten 1. Leitung gründlich spülen. 2. Absperrorgane vor und nach dem Zähler schließen und Rohrleitung druckentlasten. -
Page 8: Durchflusssensor Montieren
English Français Español Deutsch 3.2 Durchflusssensor montieren Einbaulage / Position ƒ Die Montage kann sowohl in waagerechten als auch in senkrechten Rohrstücken vorgenommen werden (siehe Abb. I). ƒ Wir empfehlen den Durchflusssensor gekippt einzubauen, um mög- liche Luftblasen aus dem Kreislauf zu transportieren (siehe Abb. II). ƒ Den Durchflusssensor so einbauen, dass die Flussrichtung mit der auf dem Sensor angegebenen Pfeilrichtung übereinstimmt (siehe Abb. -
Page 9: Einbau In Kugelventil Mit Adapter
English Français Español Deutsch Die Anschlussleitungen von den Temperaturfühlern dürfen nicht gekürzt oder verlängert werden. Eine gemeinsame Verlegung in Kabelkanälen oder auf Kabelprit- schen mit Netzversorgungsleitungen ist nicht zulässig. Der Mindestabstand für Niederspannungsleitungen nach EN 1434 - 6 von 50 mm muss eingehalten werden. 3.3.1 Einbau in Kugelventil mit Adapter (Verschraubungsset in separatem Beutel) Verwenden Sie Kugelventile mit Temperaturfühler-Einbaumöglichkeit mit einem Gewinde M10 x 1. Einbau (siehe Abb. IV) 1. Kugelventil schließen. 2. Verschlussschraube aus dem Kugelventil herausschrauben. 3. O-Ring aus dem beiliegenden Verschraubungsset auf den Montage- stift aufsetzen. 4. O-Ring mit dem Montagestift in die Fühlerbohrung des Kugelventils einsetzen (Montagestift dabei drehen). -
Page 10: Einbau In Tauchhülse
English Français Español Deutsch 3.3.2 Einbau in Tauchhülse MID-Wärmezähler bzw. Temperaturfühler für Nenngrößen DN25 oder kleiner dürfen bei Neuinstallationen nur direkt eintauchend eingebaut werden. Das dient dem Ziel eines symmetrischen Messaufbaus, mit höherer Mess- genauigkeit. 3.4 Rechenwerk montieren Achten Sie bei der Montage auf ausreichenden Abstand zwischen dem Rechenwerk und möglichen elektromagnetischen Störquel- len (Schalter, Elektromotoren, Leuchtstofflampen, usw.). Am Durchflusssensor (siehe Abb. VI-A) ƒ Montage bei Mediumstemperatur < 90 °C und bei T > T Wasser Umgebung Mit Abstandshalter (siehe Abb. -
Page 11: Kommunikation
English Français Español Deutsch Fehlermeldungen bei Falscheinbau Fehler- Beschreibung Code E - 3 Temperaturfühler wurden beim Einbau oder Anschließen vertauscht. E - 6 Zähler wurde entgegen der vorgesehenen Durchflussrichtung eingebaut. Bei Anlagenstillstand können die Fehlermeldungen "E - 3" und "E - 6" erscheinen, ohne dass ein Falscheinbau vorliegt. Kommunikation 4.1 Drahtgebunden M-Bus (Optional) Aus dem Gerät führt eine 2-polige M-Bus-Leitung. -
Page 12: Drahtlos M-Bus Funk (Optional)
Die integrierte Funkschnittstelle ist spezifiziert mit: ƒ Unidirektionale Senderichtung ƒ Datenaktualität: Online - keine Zeitverzögerung zwischen Messwer- terfassung und Datenübertragung ƒ Der integrierte Funk greift immer auf die aktuellen Zählerstände zu ƒ Übertragungsfrequenz: 868 MHz ƒ Zum Empfangen des Protokolls stehen verschiedene Diehl Metering Empfänger zur Verfügung (z. B. Bluetooth, GPRS, LAN, …) ƒ Verschlüsseltes Protokoll: Open Metering Standard Telegramme (Diehl Metering Standard) ƒ Standard M-Bus HEADER ƒ Funk M-Bus Energy... -
Page 13: Anzeige / Bedienung
Modus Liste der parallelen wM- Sende- Batterie- Bus Funkübertragungen intervall Lebensdauer Walk-by 64 sek. OMS 3.0 Modus T1 Synchron 15 min. Standard bis zu 12 Jahre Telegramm* Diehl Metering Netzwerk** 15 min. Drive-by 14 sek. Schnell / OMS 3.0 Modus T1 Synchron 15 min. bis zu 6 Jahre Fast Telegramm* Diehl Metering Netzwerk** 15 min. * z. B. für Radio Receiver mit Batteriebetrieb ** Höchste Empfangsleistung (bis zu 2 km) mit Diehl Metering AMR System Anzeige / Bedienung 5.1 Display... -
Page 14: Drucktaste
English Français Español Deutsch 5.2 Drucktaste Auf der Frontplatte des Zählers befindet sich eine Drucktaste. Mit dieser Drucktaste können die einzelnen Anzeigen weitergeschaltet werden. Aktion Funktion Taste kurz drücken Innerhalb einer Schleife weiterschalten (<3 Sekunden) Taste lang drücken In die nächste Anzeigeschleife weiterschal- (> 3 Sekunden) Taste 4 Minuten nicht Zähler schaltet die Anzeige automatisch aus drücken (um Strom zu sparen, nur wenn kein Fehler vorliegt) Taste erneut drücken Zähler befindet sich in der Grundanzeige 5.3 Anzeigeschleifen Um die vom Rechenwerk ausgelesenen Daten im Display anzuzeigen, sind verschiedene Fenster mit zugeordneten Anlageninformationen (z. B. kumulierte Energie, kumuliertes Volumen, Durchfluss, Leistung, aktuelle Temperaturen, ...) als nacheinander abrufbare Schleifenfunktionen ange- legt. - Page 15 English Français Español Deutsch Hauptschleife (1) Sequenz Fenster 1 Fenster 2 Kumulierte Energie Kumuliertes Volumen Durchfluss Leistung Rücklauftemperatur Vorlauftemperatur Differenztemperatur Betriebstage Fehlerstunden Fehlerstatus Anzeigetest Die Grundanzeige zeigt das Fenster "Energie", wenn der Zähler in die Rohrleitung eingebaut ist, die Leitung komplett mit Wasser gefüllt ist und kein Fehler vorliegt (Sequenz 1.1). Sobald ein Fehler vorliegt wird dieser dauerhaft in der Grundanzeige angezeigt. Der Zähler geht nicht in den Stromsparmodus. Wird die Fehlerursache wieder beseitigt, dann erlischt der Fehler im Display. Stichtagsschleife (2) Sequenz Fenster 1 Fenster 2...
-
Page 16: Fehlermeldungen
English Français Español Deutsch Infoschleife (3) Sequenz Fenster 1 Fenster 2 Aktuelles Datum Sekundäradresse "SEC_Adr" Primäradresse "PRI_Adr 1" Installationsort Checksumme Softwareversion Monatsschleife (6) Sequenz Fenster 1 Fenster 2 Fenster 3 Fenster 4 Datum letz- Energie Durchfluss "LOG" ter Monat Datum Energie Durchfluss "LOG" 6.24 Datum Energie... -
Page 17: Wartung
English Français Español Deutsch Fehler- Beschreibung Code C - 1 Grundparameter im Flash oder RAM zerstört E - 1 Fehlerhafte Temperaturmessung ƒ Temperaturbereich außerhalb [-9,9 °C … 190 °C] ƒ Fühlerkurzschluss ƒ Fühlerbruch E - 3 Temperaturfühler im warmen und kalten Zweig vertauscht E - 4 Hardwarefehler bei der Ultraschallmessung ƒ Ultraschallwandler defekt ƒ Kurzschluss Ultraschallwandler E - 5 zu häufiges Auslesen ƒ kurzzeitig keine M-Bus Kommunikation möglich E - 6 falsche Durchflussrichtung ƒ... -
Page 18: Umwelthinweis
Berührung kommen, kurzgeschlossen oder Temperaturen über 85 °C ausgesetzt werden. Leere Batterien, nicht mehr benötigte elektronische Geräte oder Bauteile sind Sondermüll. Das Gerät darf nicht mit dem Hausmüll entsorgt werden. Führen Sie es einem fachgerechtem Recycling zu. Konformitätserklärung für Geräte nach MID Hiermit erklärt die Diehl Metering GmbH, dass diese Produkte den wesent- lichen Anforderungen der folgenden Richtlinien entsprechen: ƒ EMV-Richtlinie (2004/108/EG) ƒ R&TTE-Richtlinie (1999/5/EG) ƒ MID-Richtlinie (2004/22/EG) Weitere Information sowie die aktuelle Konfomitätserklärung finden Sie... - Page 19 English Français Español Deutsch -19-...
- Page 20 English Français Español Deutsch Table of content General ................21 1.1 Permissible operating conditions / measuring range ....22 Transport and storage............22 Assembly / installation ..........23 Preparatory work ..............23 3.2 Installing the flow sensor ............. 24 3.3 Fitting the temperature sensor pair ........24 3.3.1 Installation in the ball valve with adapter ......25 3.3.2 Installation in a pocket ............
-
Page 21: General
Water according to AGFW-Worksheet FW510 (the lifecycle of the meter may be impaired if not observed). ƒ The temperature range depends on variant and nominal size. Detailed Operating Instructions available at http://www.diehl.com/ en/diehl-metering/products-solutions/product-download/by-product- families.html. This user manual must be observed without fail. The IZAR@SET software is used for readout/parametrization and is available online at http://www.diehl.com/en/diehl-metering/products- solutions/product-download/by-product-families.html. Please select the partner “Diehl Metering GmbH” and the product area “System technology”. -21-... -
Page 22: Permissible Operating Conditions / Measuring Range
English Français Español Deutsch 1.1 Permissible operating conditions / measuring range Operating conditions Measuring range Temperature sensor 15…105 °C Flow sensor 15…90 °C Temperature spread 3…90 K Measuring rate Flow 2 sec. Measuring rate Temperature 16 sec. Climatic conditions The installation must be performed in a non-condensing environment as well as in closed spaces (indoor installation). The ambient temperature must be between 5…55 °C. -
Page 23: Assembly / Installation
English Français Español Deutsch Assembly / installation The meter may only be installed in dry and frost-free spaces. Be careful of sharp edges. Assembly and disassembly only in depressurised system. The meter is to be protected against damages due to impacts and vibrations. The pipelines of the heating system are to be attached before and behind the counter. Pipes for measuring signals are to be installed far away from other power lines. -
Page 24: Installing The Flow Sensor
English Français Español Deutsch 3.2 Installing the flow sensor Mounting position / Position ƒ The meter can be installed in both horizontal and vertical pipe sec- tions (see fig. I). ƒ We recommend installing the flow sensor in a tilted position, to trans- port possible air bubbles from the circulation (see fig. II). ƒ Install the flow sensor so that the flow direction matches the arrow direction on the sensor (see fig. III). ƒ Depending on the version, the flow sensor must be installed in flow or return direction. The installation position is displayed in the info loop 3.4 (see "Information loop (3)" on page 32) and also by means of a pictogram. Flow Return Please make sure that the flow sensor is always filled with water. -
Page 25: Installation In The Ball Valve With Adapter
English Français Español Deutsch The connecting lines of the temperature sensors, may not be shortened or extended. A common routing in cable conduits or on cable racks with power supply lines are not admissible. The minimum distance for low voltage cables according to EN 1434 - 6 of 50 mm must be observed. 3.3.1 Installation in the ball valve with adapter (Coupling set in a separate bag) Use ball valves with installation option for temperature sensor with thread M10 x 1. Installation (see fig. IV) 1. -
Page 26: Installation In A Pocket
English Français Español Deutsch 3.3.2 Installation in a pocket In case of new installations, MID heat meter or temperature sensors for nominal sizes DN25 or smaller must only be installed directly immersed. The objective of a symmetrical measure set-up with higher measuring accuracy is thus supported. 3.4 Installing the integrator Pay attention to sufficient distance between integrator and pos- sible electromagnetic sources of interference (switches, electric motors, fluorescent lamp, etc.) during installation. At the flow sensor (see fig. VI-A) ƒ Installation at medium temperature < 90°C and at T >... -
Page 27: Communication
English Français Español Deutsch Error messages when assembly is wrong Error Description code E - 3 Temperature sensors were mixed up during installation or connection. E - 6 Meter were installed against the planned flow direction. During system downtime the error messages “E - 3” and “E - 6” may appear without possible wrong assembly inside. Communication 4.1 M-Bus wired (optional) A 2 pin M-Bus line lead out of the housing. Connect the M-Bus line with the marked connections of the M-Bus Master. -
Page 28: M-Bus Wireless Radio (Optional)
Data timeliness: Online - no time delay between data logging and data communication ƒ The integrated radio accesses always the actual meter readings ƒ Transmission frequency: 868 MHz ƒ Various Diehl Metering receivers are available for receiving the proto- col (e.g. Bluetooth, GPRS, LAN, …) ƒ Encrypted protocol: Open Metering Standard Telegrams (Diehl Metering Standard) ƒ M-Bus wired HEADER ƒ M-Bus wireless radio Energy Volume Flow Rate Power Flow Temperature Return Temperature... -
Page 29: Display / Operation
List of the parallel wM-Bus radio Radio Battery transmissions period lifecycle Walk-by 64 sec. up to 12 Standard OMS 3.0 mode T1 synchr. telegram* 15 min. years Diehl Metering network** 15 min. Drive-by 14 sec. up to 6 Fast OMS 3.0 mode T1 synchr. telegram* 15 min. years Diehl Metering network** 15 min. * e.g. for Radio Receiver with battery mode ** highest receiver performance (up to 2 km) with Diehl Metering AMR System Display / Operation 5.1 Display... -
Page 30: Push Button
English Français Español Deutsch 5.2 Push button A touch button is mounted on the front plate of the meter. This push button is used to switch to the various displays. Action Function Briefly press the key Switch within one loop (<3 seconds) Hold the key Switch to the next display loop (> 3 seconds) Do not press the key for Meter turns off the display automatically 4 minutes... - Page 31 English Français Español Deutsch Main loop (1) Sequence Window 1 Window 2 Accumulated energy Accumulated volume Flow Power Return temperature Flow temperature Differential temperature Operating days Error hours Error status Display test The basic display shows the display “energy”, if the meter is integrated into the pipeline, the pipeline is filled completely with water and no error prevails (sequence 1.1). As soon as an error occurs, it is permanently shown in the basic display. The meter will not enter the power saving mode. If the cause of the error is eliminated, the error in the display disap- pears. Due date loop (2) Sequence Window 1 Window 2 Window 3 Due date 1 date...
-
Page 32: Error Messages
English Français Español Deutsch Information loop (3) Sequence Window 1 Window 2 Actual date Secondary address "SEC_Adr" Primary address "PRI_Adr 1" Installation location Check sum Software version Month loop (6) Sequence Window 1 Window 2 Window 3 Window 4 Date last Energy Flow "LOG" month Date Energy Flow... -
Page 33: Maintenance
English Français Español Deutsch Error Description code C - 1 Basic parameter error in flash or RAM - Meter must be replaced E - 1 Erroneous temperature measurement ƒ Temperature range exceeds [-9.9 °C...190 °C] ƒ Sensor short circuit ƒ Sensor break E - 3 Temperature sensor mixed up in hot and cold line E - 4 Hardware error during ultrasonic measuring ƒ Ultrasonic transducer defective ƒ Short-circuit ultrasonic transducer E - 5 too frequent reading ƒ no M-Bus communication possible for a short time E - 6 flow direction incorrect ƒ... -
Page 34: Environmental Note
Hand it over to professional recycling. Declaration of conformity for MID meters Diehl Metering GmbH hereby declares that these products conform to the essential requirements of the following directives: ƒ EMC Directive (2004/108/EC) ƒ R&TTE Directive (1999/5/EC) ƒ MID Directive (2004/22/EC) Further information as well as the actual declaration of conformity are available at: http://www.diehl.com/en/diehl-metering/products-solutions/product- download/by-product-families.html Please select the partner “Diehl Metering GmbH” and the product area “Thermal Energy Metering”. Signed Declaration of Conformity at page 19. -34-... - Page 35 English Français Español Deutsch Table des matières Généralités ..............36 1.1 Conditions de service / plages de mesure admissibles .... 37 Transport et stockage ............37 Montage / installation ...........38 Préparation ................. 38 Montage du capteur de débit ..........39 3.3 Montage des sondes de température ........39 3.3.1 Montage dans une vanne à boisseau sphérique avec adaptateur . 3.3.2 Montage dans un doigt de gant ..........41 Montage du calculateur ............
-
Page 36: Généralités
électriques ainsi qu'aux directives applicables. Fluide Eau, selon fiche technique AGFW FW510 (la durée de vie du compteur peut diminuer en cas de non-respect). ƒ La plage de températures dépend de la variante et du diamètre nominal. Un mode d'emploi exhaustif comprenant d'autres détails sur les variantes est consultable sur le site http://www.diehl.com/fr/diehl-metering/ produits-solutions/documentation-a-telecharger/familles-de-produits. html. Il convient impérativement de tenir compte du présent mode d'emploi. Servant au relevé de données et au paramétrage, le logiciel IZAR@SET est présenté sur internet à http://www.diehl.com/fr/diehl-metering/produits- solutions/documentation-a-telecharger/familles-de-produits.html. Veuillez sélectionner le partenaire « Diehl Metering GmbH » et la rubrique « Technique du système ». -36-... -
Page 37: Conditions De Service / Plages De Mesure Admissibles
English Français Español Deutsch 1.1 Conditions de service / plages de mesure admissibles Conditions de service Plage de mesure Sonde de température 15…105 °C Capteur de débit 15…90 °C Écart de température 3…90 K Cycle de mesure du débit 2 sec. Cycle de mesure de la tempéra- 16 sec. ture Environnement climatique L'installation doit être réalisée dans un environnement sans condensation et dans des pièces fermées (installation en intérieur). La température ambiante doit être comprise entre 5…55 °C. -
Page 38: Montage / Installation
English Français Español Deutsch Montage / installation Ne monter le compteur que dans des pièces sèches et à l'abri du gel. Attention aux zones à arêtes vives. Le montage et le démontage doivent se dérouler lorsque l'instal- lation n'est pas sous pression. Le compteur doit être protégé contre endommagement par des chocs et vibrations. Les tuyauteries du système de chauffage doivent être attachées suffisamment à l'avant et à l'arrière. Les conduits pour les signaux de mesure ne doivent pas être installés tout près des câbles pour l'alimentation électrique. Sélectionner l'emplacement de montage de manière à ce que le compteur soit parfaitement accessible pour le personnel de ser- vice et de maintenance. Afin de faciliter le démontage du comp- teur, il est conseillé de mettre en place des vannes d’arrêt en amont et en aval du compteur. -
Page 39: Montage Du Capteur De Débit
English Français Español Deutsch 3.2 Montage du capteur de débit Position de montage ƒ Le montage est réalisable dans des canalisations tant horizontales que verticales (voir fig. I). ƒ Nous recommandons de monter le capteur de débit dans une position inclinée afin d'évacuer les éventuelles bulles d'air hors du circuit (voir fig. II). ƒ Monter le capteur de débit de façon à ce que le sens d'écoulement coïncide avec la direction de la flèche figurant sur le capteur (voir fig. III). -
Page 40: Montage Dans Une Vanne À Boisseau Sphérique Avec Adaptateur
English Français Español Deutsch Les câbles des sondes de température ne doivent pas être ache- minés à proximité des lignes électrique ou des sources d'interfé- rence électromagnétique. La distance minimale de 50 mm pour les lignes basse tension selon la norme EN 1434 - 6 doit être respectée. 3.3.1 Montage dans une vanne à boisseau sphérique avec adaptateur (kit de vissage fourni dans un sachet séparé) Utilisez les vannes à boisseau sphérique permettant le montage de sondes de température avec un filet M10 x 1. Montage (voir fig. IV) 1. Fermer la vanne à boisseau sphérique. 2. Dévisser le bouchon fileté de la vanne à boisseau sphérique. 3. -
Page 41: Montage Dans Un Doigt De Gant
English Français Español Deutsch 3.3.2 Montage dans un doigt de gant MID compteurs de chaleur ou sondes de température pour les diamètres nominaux DN25 ou inférieur doivent seulement être installées directe- ment en immersion. Ceci permet d'obtenir un dispositif de mesure symétrique, avec une pré- cision de mesure supérieure. 3.4 Montage du calculateur Lors du montage, veiller à respecter une distance suffisante entre le calculateur et les éventuelles sources électromagnétiques (inter- rupteurs, moteurs électriques, lampes fluorescentes, etc.). Sur le capteur de débit (voir fig. VI-A) ƒ Montage lorsque la température de fluide < 90 °C et lorsque >... -
Page 42: Communication
English Français Español Deutsch Messages d'erreur en cas de montage incorrect Code Description d'erreur E - 3 Les sondes de température ont été interverties lors du montage ou du raccordement. E - 6 Le capteur hydraulique a été installé dans le sens inverse du sens d'écoulement. Lorsque l'installation est à l'arrêt, les messages d'erreur « E - 3 » et « E - 6 » peuvent s'afficher, sans qu'une erreur de montage n'ait été commise. Communication 4.1 M-Bus filaire (en option) L'appareil est équipé d'un câble M-Bus 2 pôles. Reliez le câble M-Bus aux raccords marqués du maître M-Bus. Il s'agit d'une interface sérielle permettant de communiquer avec des appareils externes (unité... -
Page 43: M-Bus Sans Fil Radio (En Option)
Sens d'émission unidirectionnel ƒ Rafraîchissement des données transmises : en temps réel. Pas de délai entre la mesure et la transmission. ƒ La radio intégrée accède toujours aux valeurs actuelles du compteurs ƒ Fréquence de transmission : 868 MHz ƒ Divers récepteurs de Diehl Metering sont disponibles pour recevoir ce protocole (par ex. Bluetooth, service GPRS, réseau local (LAN), …) ƒ Protocole codé : Open Metering Standard Télegrammes (Diehl Metering Standard) ƒ M-Bus filaire EN-TÊTE ƒ M-Bus sans fil radio Énergie... - Page 44 64 sec. (Walk-By) Standard OMS 3.0 mode T1 télé- 15 min. jusqu'à 12 ans gramme synchrone* Réseau Diehl Metering** 15 min. À bord d'un véhicule 14 sec. (Drive-By) Rapide / OMS 3.0 mode T1 télé- 15 min. jusqu'à 6 ans Fast gramme synchrone* Réseau Diehl Metering** 15 min. * p. ex. pour récepteur radio fonctionnant sur pile ** puissance de réception maximale (jusqu'à 2 km) avec système AMR Diehl Metering -44-...
-
Page 45: Affichage / Commande
English Français Español Deutsch Affichage / commande 5.1 Afficheur Affichage du quadrant Indicateur de débit Affichage de la Valeurs maximales boucle Identification pour valeur étalonnée Symbole d'erreur La visualisation sur le compteur est rendue possible grâce à un écran LCD 8 digits avec affichage des unités et symboles. 5.2 Bouton-poussoir Un bouton-poussoir se trouve sur la face avant du compteur. Ce bou- ton-poussoir permet de passer d'un affichage à l'autre. -
Page 46: Boucles D'affichage
English Français Español Deutsch 5.3 Boucles d'affichage Les informations lues par le calculateur peuvent être visualisées dans différents écrans. Ces écrans contiennent différentes information sur le système (par ex: énergie accumulée, volume accumulé, débit, puissance, températures actuelles...) et sont accessibles en naviguant dans les diffé- rentes boucles prédéfinies. Le contenu de la fenêtre de chaque boucle est programmé en usine avec les informations de base. Diverses fenêtres d'affichage peuvent contenir jusqu'à 7 affichages de valeurs alternant à un rythme de 2 à 4 sec. - Page 47 English Français Español Deutsch Dès qu'une erreur survient, celle-ci s'affiche alors en permanence dans l'affichage de base. Le compteur ne passe pas en mode d'économie d'énergie. Une fois la cause de l'erreur éliminée, l'er- reur disparaît de l'écran. Boucle des jours de relevé (2) Séquence Fenêtre 1 Fenêtre 2 Fenêtre 3 Jour de relevé 1 Jour de relevé 1 Énergie « Accd 1 »...
-
Page 48: Messages D'erreur
English Français Español Deutsch Boucle du mois (6) Séquence Fenêtre 1 Fenêtre 2 Fenêtre 3 Fenêtre 4 Date mois Énergie Débit « LOG » dernier Date Énergie Débit « LOG » 6.24 Date Énergie Débit « LOG » Messages d'erreur Le compteur procède en permanence à une auto-surveillance et peut ainsi afficher divers messages d'erreur. Le code d’erreur est affiché dans la boucle principale lorsqu'une erreur survient. Il est encore possible de sélectionner toutes les autres fenêtres en appuyant sur le bouton. -
Page 49: Entretien
English Français Español Deutsch Code Description d'erreur C - 1 Paramètres de base défaillants dans la mémoire Flash ou RAM E - 1 Mesure de température erronée ƒ Température en dehors de la gamme [-9,9 °C … 190 °C] ƒ Court-circuit de la sonde ƒ Rupture de la sonde E - 3 Sondes de température aller et retour interverties E - 4 Erreur matérielle (hardware) lors de la mesure à ultrasons ƒ Transducteur d'ultrason défectueux ƒ Court-circuit au niveau du transducteur d'ultrason E - 5 Relevé trop fréquent ƒ... -
Page 50: Faits Concernant L'environnement
Les piles vides, appareils électroniques ou composants qui ne sont plus nécessaires appartiennent à la catégorie des déchets spéciaux. L'appareil ne doit pas être jeté dans les ordures ménagères. Veillez à un recyclage approprié. Déclaration de conformité pour les appareils conformes à MID La société Diehl Metering GmbH déclare que ces produits remplissent les exigences essentielles des directives suivantes : ƒ Directive CEM (2004/108/CE) ƒ Directive R&TTE (1999/5/CE) ƒ... - Page 51 English Français Español Deutsch Índice Generalidades ..............52 1.1 Condiciones permitidas para el funcionamiento / rangos de medición ................53 Transporte y almacenamiento ........53 Montaje / instalación .............54 Trabajos preparatorios ............54 3.2 Montaje del sensor de flujo ..........55 3.3 Montaje de par de sondas de temperatura......55 3.3.1 Montaje en válvula esférica con adaptador ......56 3.3.2 Montaje en manguito de inmersión ........57 3.4 Montaje de unidad aritmética ..........
-
Page 52: Generalidades
Agua, según la hoja informativa AGFW FW510 (la vida útil del contador puede menoscabarse en caso de incumplimiento). ƒ El rango de temperatura depende de la variante y del tamaño nominal. Existe un manual de uso extenso con detalles adicionales sobre las variantes, el cual puede encontrarse en http://www.diehl.com/es/ diehl-metering/productos-soluciones/download-de-producto/familia-de- productos.html. Dicho manual de uso ha de respetarse obligatoriamente. El software IZAR@SET sirve para la lectura/parametrización y puede encontrarse en la página web: http://www.diehl.com/es/diehl-metering/... -
Page 53: Condiciones Permitidas Para El Funcionamiento / Rangos De Medición
English Français Español Deutsch 1.1 Condiciones permitidas para el funcionamiento / rangos de medición Condiciones de funcionamiento Rango de medición Sonda de temperatura 15…105 °C Sensor de flujo 15…90 °C Variación de temperatura 3…90 K Velocidad de medición de flujo 2 seg. Velocidad de medición de temperatura 16 seg. Entorno climático La instalación debe realizarse en entornos sin condensación y lugares cerrados (instalación interior). La temperatura ambiente debe hallarse entre 5 y 55°... -
Page 54: Montaje / Instalación
English Français Español Deutsch Montaje / instalación El contador sólo debe instalarse en lugares secos y exentos de heladas. Controlar puntos con bordes afilados. El montaje y desmontaje sólo deben realizarse con la instalación despresurizada. Hay que proteger el contador contra daños por golpes y vibracio- nes. Hay que fijar adecuadamente las tuberías del sistema de calefac- ción delante y detrás del contador. Los conductos de las señales de medición no deben ser instala- dos junto a los cables de tensión. Seleccionar el lugar de montaje de forma que el contador esté fácilmente accesible para el personal de servicio y manejo. Para facilitar el desmontaje del contador, se recomienda el montaje de válvulas de cierre delante y detrás del contador. 3.1 Trabajos preparatorios 1. Lavar el conducto minuciosamente. 2. Cerrar dispositivos de cierre situados delante y detrás del contador y descargar la presión de la tubería. Se recomienda el montaje de un colector de suciedad delante del sensor de flujo o en otro punto adecuado del circuito. Para la instalación del sensor de flujo no se requiere ningún tramo de entrada o salida. -
Page 55: Montaje Del Sensor De Flujo
English Français Español Deutsch 3.2 Montaje del sensor de flujo Zona de montaje / posición ƒ El montaje puede realizarse en trozos de tubo horizontales y verticales (véase la fig. I) ƒ Recomendamos el montaje del sensor de flujo en posición inclinada, para evacuar posibles burbujas de aire del circuito (véase la fig. II). ƒ El sensor de flujo debe montarse de forma que el sentido de flujo coin- cida con la dirección de la flecha indicada en el sensor (véase la fig. III). ƒ Dependiendo de la versión del sensor de flujo, el mismo tiene que mon- tarse en la salida o el retorno. La posición de montaje se muestra en el bucle de información 3.4 (véase "Bucle de información (3)" en la página 63) y por medio de un pictograma. Salida Retorno Asegúrese de que el sensor de flujo esté siempre lleno de agua. -
Page 56: Montaje En Válvula Esférica Con Adaptador
English Français Español Deutsch Los conductores de conexión de las sondas de temperatura no deben acortarse ni alargarse. No se permite el tendido en canaletas o bandejas de cables junto con conductores de alimentación de red. Se debe respetar la distancia mínima de 50 mm para conductores de baja tensión según EN 1434 - 6. 3.3.1 Montaje en válvula esférica con adaptador (kit de racores en bolsa separada) Utilice válvulas esféricas con posibilidad de montaje de sonda de tempe- ratura y rosca M10 x 1. Montaje (véase la fig. IV) 1. Cerrar la válvula esférica. 2. -
Page 57: Montaje En Manguito De Inmersión
English Français Español Deutsch 3.3.2 Montaje en manguito de inmersión En caso de las instalaciones nuevas hay que montar los contadores de calor MID o sondas de temperatura con tamaños nominales DN25 o infe- rior directamente sumergidos. Ello permite una estructura simétrica y una mayor precisión de medición. 3.4 Montaje de unidad aritmética Durante el montaje, asegúrese de que exista una distancia ade- cuada entre la unidad aritmética y posibles fuentes de interferen- cia electromagnética (interruptores, motores eléctricos, lámpa- ras fluorescentes, etc.). En el sensor de flujo (véase la fig. VI-A) ƒ... -
Page 58: Comunicación
English Français Español Deutsch Mensajes de error en caso de montaje erróneo Código de Descripción error E - 3 Las sondas de temperatura se han intercambiado durante el montaje o la conexión. E - 6 El contador se ha montado en sentido contrario a la direc- ción de flujo prevista. En caso de parada de la instalación pueden aparecer los mensa- jes de error "E - 3" y "E - 6" sin que el montaje sea erróneo. Comunicación 4.1 M-Bus con cable (opcional) Del aparato sale un cable de M-Bus de 2 polos. Conecte el cable de M-Bus en las conexiones marcadas del M-Bus Master. -
Page 59: M-Bus Por Radio Inalámbrico (Opcional)
ƒ Sentido de emisión unidireccional ƒ Actualidad de datos: Online - ningún tiempo de retardo entre registro de datos de medición y transmisión de datos ƒ La radio integrada accede siempre a los estados de lecturas actuales del contador ƒ Frecuencia de transmisión: 868 ƒ Para la recepción del protocolo se hallan disponibles diferentes recep- tores Diehl Metering (p. ej. Bluetooth, GPRS, LAN,...) ƒ Protocolo codificado: Open Metering Standard Telegramas (Diehl Metering Standard) ƒ M-Bus estándar ENCABEZADO ƒ M-Bus por radio Energía Volumen Caudal Alimentación Temperatura de flujo Temperatura de retorno Horas de error Contabilidad Fecha1 - energía Contabilidad Fecha1 - fecha... -
Page 60: Indicador / Manejo
Lista de las transmisiones Intervalo Vida útil de radio de M-Bus para- de emisión de la pila lelas Walk-By 64 seg. Modo OMS 3.0 T1, telegrama 15 min. Hasta Estándar síncrono* 12 años Red Diehl Metering** 15 min. Drive-by 14 seg. Rápido / Modo OMS 3.0 T1, telegrama 15 min. Hasta 6 fast síncrono* años Red Diehl Metering** 15 min. * P. ej. para receptor de radio con modo de pila ** Máxima potencia de recepción (hasta 2 km) con sistema Diehl Mete-... -
Page 61: Tecla
English Français Español Deutsch La visualización en el contador se realiza con un display LCD de 8 dígitos con indicador de unidades y símbolos. 5.2 Tecla Existe una tecla en la placa frontal del contador. Con dicha tecla pueden cambiarse las diferentes indicaciones. Acción Función Presionar la tecla brevemente Cambiar dentro de un bucle (< 3 segundos) Presionar la tecla prolongada- Cambiar al bucle de indicación mente (> 3 segundos) siguiente No presionar la tecla durante El contador desactiva la indicación 4 minutos automáticamente (para ahorrar ener- gía, sólo si no existe ningún error) Presionar la tecla de nuevo El contador se encuentra en la indica- ción básica. - Page 62 English Français Español Deutsch Bucle principal (1) Secuencia Ventana 1 Ventana 2 Energía acumulada Volumen acumulado Flujo Potencia Temperatura de salida Temperatura de entrada Temperatura diferencial Días de funcionamiento Horas de error Estado de error Prueba de indicación La indicación básica muestra la ventana "Energía" si el contador se encuentra montado en la tubería, el conducto está totalmente lleno de agua y no existe ningún error (secuencia 1.1).
- Page 63 English Français Español Deutsch Secuencia Ventana 1 Ventana 2 Ventana 3 "Accd 2" Fecha de día de ven- cimiento futuro 2 Día de venci- Día de vencimiento "Accd 2L" miento 2, fecha 2, energía del año del año anterior anterior Bucle de información (3) Secuen- Ventana 1 Ventana 2 Fecha actual Dirección secundaria "SEC_Adr"...
-
Page 64: Mensajes De Error
English Français Español Deutsch Mensajes de error El contador ejecuta una autovigilancia continua y por tanto puede mostrar diferentes mensajes de error. Cuando se produce un error, en el bucle principal se visualiza el código de error. Presionando una tecla pueden seguir seleccionándose todas las demás ventanas. Tan pronto como se elimine el error, la indicación de error desaparece automáticamente. Todos los errores que se mantengan continuamente durante más de 6 min. se guardan en la memoria de errores. -
Page 65: Mantenimiento
El contador contiene una pila de litio no recargable. La pila no debe abrirse con violencia, entrar en contacto con agua, cortocir- cuitarse o exponerse a temperaturas superiores a 85 °C. Las pilas descargadas y los aparatos o componentes electrónicos que ya no sean necesarios se consideran basura especial. El aparato no debe tirarse con la basura doméstica. Recicle el aparato de manera adecuada. Declaración de conformidad para aparatos según MID Por la presente, Diehl Metering GmbH declara que estos productos cum- plen con los requisitos básicos de las directivas siguientes: ƒ Directiva CEM (2004/108/CE) ƒ Directiva R&TTE (1999/5/CE) ƒ Directiva MID (2004/22/CE) Para más información y la declaración de conformidad actualizada puede... - Page 68 Diehl Metering GmbH Industriestrasse 13 91522 Ansbach Phone: +49 981 1806-0 Fax: +49 981 1806-615 info-dmde@diehl.com www.diehl.com/metering...
