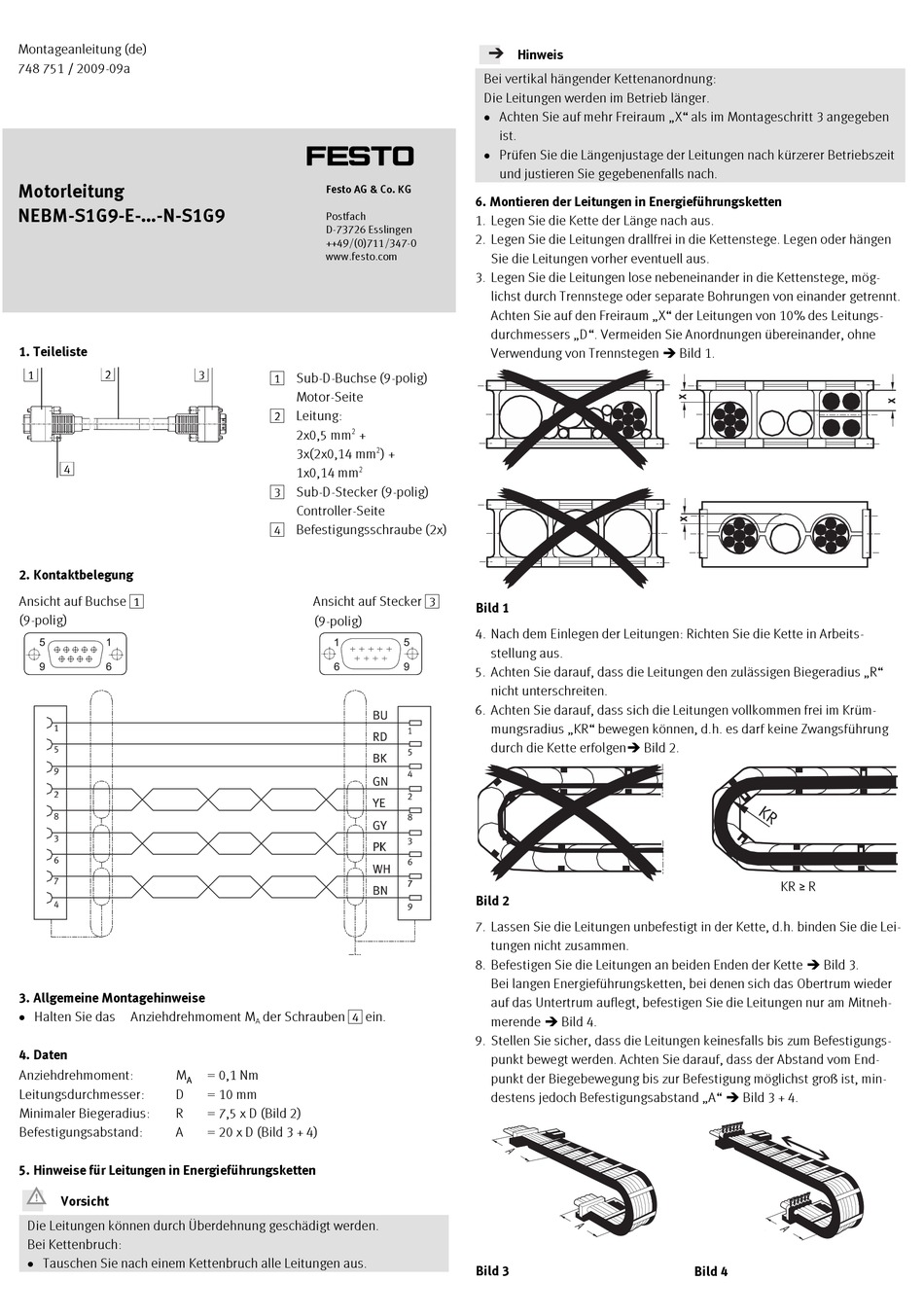

Festo NEBM-S1G9-E N-S1G9 Series Assembly Instructions

Montageanleitung (de)
748 751 / 2009-09a
Motorleitung
NEBM-S1G9-E-...-N-S1G9
1. Teileliste
1 2
14178d_1
4
2. Kontaktbelegung
Ansicht auf Buchse 1
(9-polig)
14178d_2
14178d_4
3. Allgemeine Montagehinweise
• Halten Sie das
Anziehdrehmoment M
4. Daten
Anziehdrehmoment: M
A
Leitungsdurchmesser: D
Minimaler Biegeradius: R
Befestigungsabstand: A
5. Hinweise für Leitungen in Energieführungsketten
Vorsicht
Die Leitungen können durch Überdehnung geschädigt werden.
Bei Kettenbruch:
• Tauschen Sie nach einem Kettenbruch alle Leitungen aus.
†‡
Festo AG & Co. KG
Postfach
D-73726 Esslingen
++49/(0)711/347-0
www.festo.com
3
1 Sub-D-Buchse (9-polig)
Motor-Seite
2 Leitung:
2
2x0,5 mm +
3x(2x0,14 mm
2
1x0,14 mm
3 Sub-D-Stecker (9-polig)
Controller-Seite
4 Befestigungsschraube (2x)
Ansicht auf Stecker 3
(9-polig)
14178d_3
der Schrauben 4 ein.
A
= 0,1 Nm
= 10 mm
= 7,5 x D (Bild 2)
= 20 x D (Bild 3 + 4)
Hinweis
Bei vertikal hängender Kettenanordnung:
Die Leitungen werden im Betrieb länger.
• Achten Sie auf mehr Freiraum „X" als im Montageschritt 3 angegeben
ist.
• Prüfen Sie die Längenjustage der Leitungen nach kürzerer Betriebszeit
und justieren Sie gegebenenfalls nach.
6. Montieren der Leitungen in Energieführungsketten
1. Legen Sie die Kette der Länge nach aus.
2. Legen Sie die Leitungen drallfrei in die Kettenstege. Legen oder hängen
Sie die Leitungen vorher eventuell aus.
3. Legen Sie die Leitungen lose nebeneinander in die Kettenstege, mög-
lichst durch Trennstege oder separate Bohrungen von einander getrennt.
Achten Sie auf den Freiraum „X" der Leitungen von 10% des Leitungs-
durchmessers „D". Vermeiden Sie Anordnungen übereinander, ohne
Verwendung von Trennstegen ! Bild 1.
2
) +
7435d_3
Bild 1
4. Nach dem Einlegen der Leitungen: Richten Sie die Kette in Arbeits-
stellung aus.
5. Achten Sie darauf, dass die Leitungen den zulässigen Biegeradius „R"
nicht unterschreiten.
6. Achten Sie darauf, dass sich die Leitungen vollkommen frei im Krüm-
mungsradius „KR" bewegen können, d.h. es darf keine Zwangsführung
durch die Kette erfolgen! Bild 2.
7435d_4
Bild 2
7. Lassen Sie die Leitungen unbefestigt in der Kette, d.h. binden Sie die Lei-
tungen nicht zusammen.
8. Befestigen Sie die Leitungen an beiden Enden der Kette ! Bild 3.
Bei langen Energieführungsketten, bei denen sich das Obertrum wieder
auf das Untertrum auflegt, befestigen Sie die Leitungen nur am Mitneh-
merende ! Bild 4.
9. Stellen Sie sicher, dass die Leitungen keinesfalls bis zum Befestigungs-
punkt bewegt werden. Achten Sie darauf, dass der Abstand vom End-
punkt der Biegebewegung bis zur Befestigung möglichst groß ist, min-
destens jedoch Befestigungsabstand „A" ! Bild 3 + 4.
7435d_2
Bild 3
KR › R
7435d_1
Bild 4
