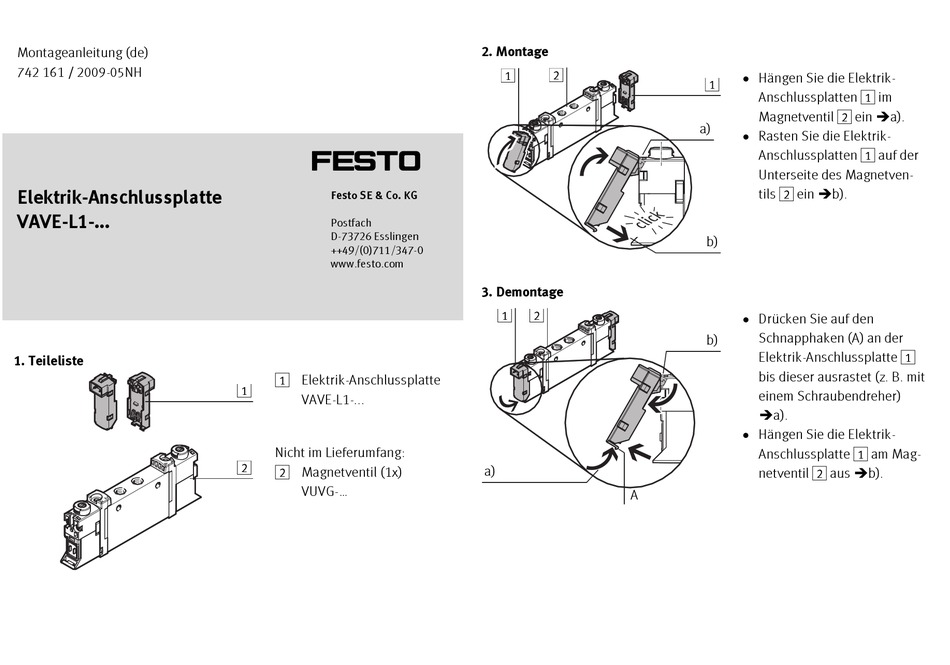

Festo VAVE-L1 Series Assembly Instructions

Montageanleitung (de)
742 161 / 2009-05NH
Elektrik-Anschlussplatte
VAVE-L1-...
1. Teileliste
13427d_1
13427d_2
†‡
Festo SE & Co. KG
Postfach
D-73726 Esslingen
++49/(0)711/347-0
www.festo.com
1 Elektrik-Anschlussplatte
1
VAVE-L1-...
Nicht im Lieferumfang:
2
2 Magnetventil (1x)
VUVG-...
2. Montage
2
1
13427d_3
3. Demontage
1 2
a)
A
13427d_4
• Hängen Sie die Elektrik-
1
Anschlussplatten 1 im
Magnetventil 2 ein !a).
a)
• Rasten Sie die Elektrik-
Anschlussplatten 1 auf der
Unterseite des Magnetven-
tils 2 ein !b).
b)
• Drücken Sie auf den
Schnapphaken (A) an der
b)
Elektrik-Anschlussplatte 1
bis dieser ausrastet (z. B. mit
einem Schraubendreher)
!a).
• Hängen Sie die Elektrik-
Anschlussplatte 1 am Mag-
netventil 2 aus !b).
