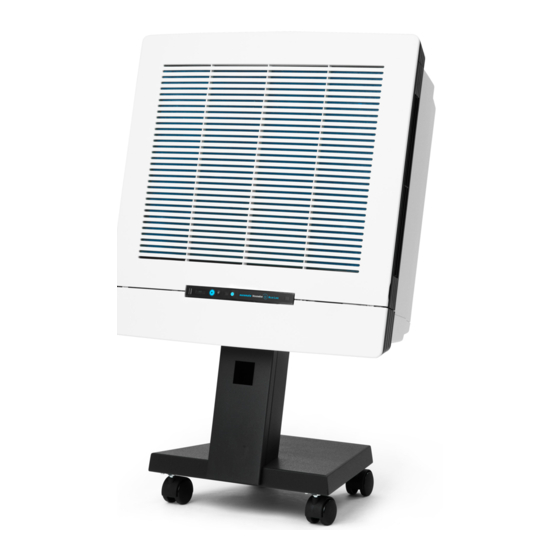

Euromate VisionAir Blue Line 1 User Manual

Hide thumbs

page of 40

/ 40
Bookmarks

Available languages

Quick Links

Download this manual

Gebruikershandleiding

User manual

Bedienungsanleitung

AIR CLEANER

Need help?

Do you have a question about the VisionAir Blue Line 1 and is the answer not in the manual?

Questions and answers

Summary of Contents for Euromate VisionAir Blue Line 1

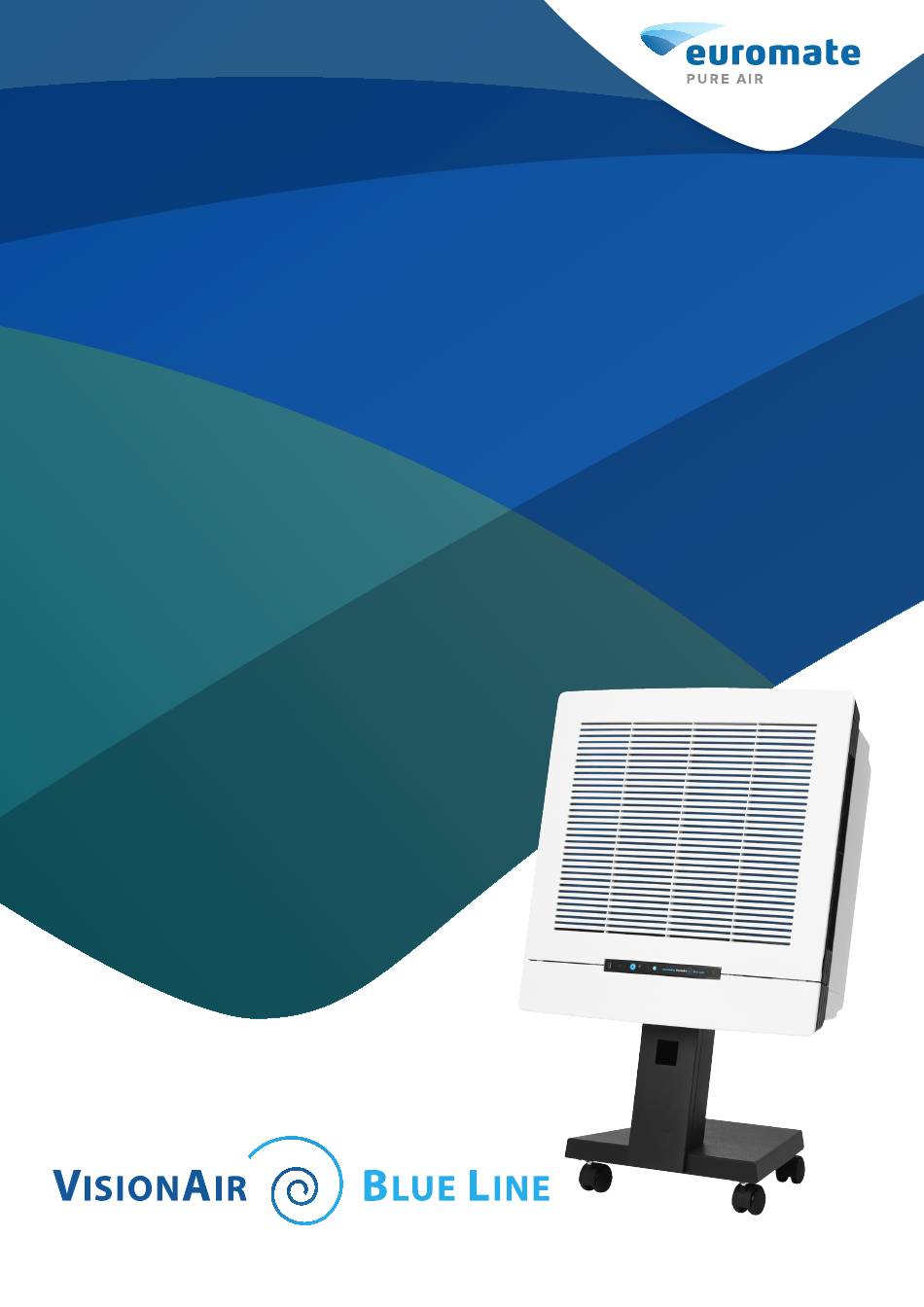

Page 1 Gebruikershandleiding User manual Bedienungsanleitung AIR CLEANER...
Page 2 INHOUDSOPGAVE TABLE OF CONTENTS INHALTSVERZEICHNIS Voorwoord Preface Vorwort Identificatie van het product Identification of the Product Identifizierung des Produkts Algemeen General Allgemeines Montage / installatie Mounting / Installation Montage/Installation Gebruik Gebrauch Productbeschrijving Product Description Produktbeschreibung Montage Mounting Montage Bediening Operation Bedienung Onderhoud Maintenance...
Page 3 Gebruikershandleiding VisionAir luchtreiniger VOORWOORD ALGEMEEN In deze handleiding vindt u aanwijzingen voor de montage, de bediening en LET OP het onderhoud van de luchtreiniger. Ook de installatie en bediening van de Bij het gebruik van elektrische apparaten moeten tegen schok-, opties zijn beschreven.
Page 4 • Het product mag nooit worden gebruikt indien de DUSTFREE veiligheidsvoorzieningen niet compleet of niet aanwezig zijn, dan wel Voorfilter [A] | Pre filter Blue Line buiten werking zijn gesteld of geraakt. Het voorfilter vangt grove stofdeeltjes en andere verontreinigingen op. •...
Page 5 Gas sensor weer uitgeschakeld. Er kunnen verschillende parameters worden ingesteld om de functionaliteit Vanuit de OFF-stand (alles uit) springt de VisionAir Blue Line 1 in op de specifieke situatie aan te passen. Deze parameters van de Gas sensor de STANDBY-stand, kenbaar aan een groene LED [B].
Page 6 8.2.1.1 Instellen Minimale ventilator snelheid Zie 8.2 voor de handeling om in het menu te komen. Door een ENTER [D] kan de Gas sensor worden gekozen. Doormiddel van een ENTER [D] kan de minimale snelheid worden ingesteld van 0-6 (maar nooit hoger dan de ingestelde maximale snelheid zie - knoppen [F] [G].
Page 7 Gebruikershandleiding VisionAir luchtreiniger - Instellen gevoeligheid. LET OP! - X-Changer resetten. UV niet in stand 1 en 2 gebruiken in verband met ozon productie. 8.2.2.1 X-Changer Aan/Uit 8.2.6 Aan/Uitschakelen van ACC-uitgang Zie 8.2 voor de handeling om in het menu te komen. Deze optie is gereserveerd voor toekomstig gebruik en wordt - knoppen [F] [G] te drukken kan de Door op de...
Page 8 8.2.7.4 Activeren/De-activeren schakelpunt Zie 8.2 voor de handeling om in het menu te komen. Door op de - knoppen [F] [G] te drukken kan de timer worden gekozen. Doormiddel van een ENTER [D] wordt de timer keuze bevestigd. Door nu op de op - knoppen [F] [G] en daarna op de ENTER [D] te drukken kan een schakelpunt worden geactiveerd/ - knoppen [F] [G] kunnen...
Page 9 Gebruikershandleiding VisionAir luchtreiniger Vervanging filters 9.2.2 Vervanging / Reinigen van de hoofdfilters Wanneer de symbolen op het display worden weergegeven, dient Filter EM Blue Line (ElectroMax) het hoofdfilter vervangen te worden. Bovendien dienen het voorfilter en het Tijdens het gebruik van de luchtreiniger kunt u zo nu en dan een nafilter vervangen te worden.
Page 10 FreeBreeze patronen zijn uitgewerkt. Vervang FreeBreeze patronen (zie par. 8.3). TECHNISCHE SPECIFICATIE Zie afbeelding 4 en 5 op de illustratiepagina VisionAir Blue Line 1 VisionAir Blue Line 2 Afmetingen 630 x 620 x 290 mm 630 x 1050 x 290 mm...
Page 11 Gebruikershandleiding VisionAir luchtreiniger ILLUSTRATIONS...
Page 13 Gebruikershandleiding VisionAir luchtreiniger EG-VERKLARING EG-VERKLARING VAN OVEREENSTEMMING Wij van Euromate BV, Minervum 7324, 4817 ZD, Breda, Nederland verklaren hierbij dat: Visionair Blue Line 1/2 SmokeFree Special Product Visionair Blue Line 1/2 SmokeFree Global Visionair Blue Line 1/2 OdourFree Incontinence Visionair Blue Line 1/2 OdourFree Universal...
Page 15 User Manual VisionAir air cleaner PREFACE GENERAL This manual contains instructions for the installation, operation and PLEASE NOTE maintenance of the air cleaner. The installation and operation of the options When using electrical appliances, the following fundamental are also described. Read the safety instructions first. safety measures must be observed in order to avoid the risk of electric shock, injury and fire.
Page 16 • The product must never be used if the safety equipment is not DUSTFREE complete or not present, or if it is or has been deactivated. Pre filter [A] | Pre filter Blue Line • The safety equipment must be inspected for proper function at regular The Pre filter removes coarse dust particles and other impurities.
Page 17 - Maximum fan speed (irrespective of the gas sensor value). - Sensitivity of the gas sensor. From the OFF state (everything off ), the VisionAir Blue Line 1 goes to the STANDBY, the LED indicatior lights up green LED [B].
Page 18 8.2.1.1 Setting the minimum fan speed See 8.2 for the steps to call up the menu. The gas sensor can be selected by pressing the ENTER button [D]. Pressing the ENTER button [D] allows the minimum speed to be set from 0-6 (but never higher that the set maximum speed, see 8.2) with the buttons [F] [G].
Page 19 User Manual VisionAir air cleaner - X-Changer ON/OFF. PLEASE NOTE! - Setting of sensitivity. Do not use UV in position 1 and 2 to avoid the production of - Reset X-Changer. ozone. 8.2.6 Activation/Deactivation of the ACC Output 8.2.2.1 X-Changer ON/OFF This option is reserved for future use and is therefore not See 8.2 for the steps to call up the menu.
Page 20 8.2.7.4 Activating/deactivating a switching point See 8.2 for the steps to call up the menu. The timer can be selected by pressing the buttons [F] [G]. Confirm the timer selection by pressing the ENTER button [D]. A switching point can now be buttons [F] activated/deactivated by pressing the [G] followed by the Enter button [D].
Page 21 User Manual VisionAir air cleaner Replacement of Filters 9.2.2 Replacement/Cleaning of the Main Filters When the symbols appear on the display, the main filter has to be Filter EM Blue Line (ElectroMax) replaced. The Pre filter and Pre filter should also be replaced at the same During operation of the air cleaner, you may hear a crackling time.
Page 22 FreeBreeze cartridges have lost their odour. Replace the FreeBreeze cartridges (see section 8.3). TECHNICAL SPECIFICATIONS See Figures 4 and 5 on the illustrations page VisionAir Blue Line 1 VisionAir Blue Line 2 Dimensions 630 x 620 x 290 mm 630 x 1050 x 290 mm...
Page 23 User Manual VisionAir air cleaner ILLUSTRATIONS...
Page 25 User Manual VisionAir air cleaner EC DECLARATION EC DECLARATION OF CONFORMITY Euromate BV, Minervum 7324, 4817 ZD, Breda, Netherlands hereby declare that: VisionAir Blue Line 1/2 SmokeFree Special Product VisionAir Blue Line 1/2 SmokeFree Global VisionAir Blue Line 1/2 OdourFree Incontinence...
Page 27 Bedienungsanleitung SFE-25/50/75 & HFE-25/50 VORWORT ALLGEMEINES ACHTUNG In dieser Bedienungsanleitungen finden Sie Anweisungen zur Montage, Beim Gebrauch elektrischer Geräte müssen zur Vermeidung von Bedienung und zur Wartung des Luftreinigers. Die Installation und Stromschlag-, Verwundungs- und Brandgefahr folgende Bedienung von optionalem Zubehör wird ebenfalls beschrieben. Lesen Sie grundsätzlichen Sicherheitsmaßnahmen beachtet werden.
Page 28 • Das Produkt darf nicht verwendet werden, falls die DUSTFREE Sicherheitsvorkehrungen nicht vollständig oder gar nicht vorhanden Vorfilter [A] | Pre filter Blue Line sind oder außer Betrieb gesetzt oder geraten sind. Der Vorfilter fängt grobe Staubteilchen und andere Verunreinigungen auf. •...
Page 29 Verringern der Ventilatorstände wird der Gassensor wieder ausgeschaltet. Es können verschiedene Parameter eingestellt werden, um die Funktion an Aus dem OFF-Stand (alles aus) wechselt der VisionAir Blue Line 1 eine bestimmte Situation anzupassen. Diese Parameter des Gassensors in den STANDBY-Stand, was an einer grünen LED [B] zu erkennen werden von Ihrem Händler für Sie eingestellt.
Page 30 8.2.1.1 Minimale Ventilatorgeschwindigkeit einstellen Siehe 8.2 wie das Menü aufgerufen wird. Mit ENTER [D] kann der Gassensor ausgewählt werden. Mit Hilfe des Knopfs ENTER [D] und der Knöpfe [F] [G] kann die minimale Geschwindigkeit von 0-6 (jedoch niemals höher als die eingestellte maximale Geschwindigkeit, siehe 8.2) eingestellt werden.
Page 31 Bedienungsanleitung SFE-25/50/75 & HFE-25/50 - X-Changer Ein/Aus. ACHTUNG! - Einstellen der Empfindlichkeit UV wegen der Ozonproduktion nicht in Stand 1 und 2 X-Changer zurücksetzen. benutzen. 8.2.6 ACC-Ausgang ein-/ausschalten 8.2.2.1 X-Changer Ein/Aus Diese Option ist für die zukünftige Verwendung reserviert und Siehe 8.2 wie das Menü...
Page 32 8.2.7.4 Schaltpunkt aktivieren/deaktivieren Siehe 8.2 wie das Menü aufgerufen wird. Durch Drücken der Knöpfe [F] [G] kann der Timer ausgewählt werden. Mit ENTER [D] wird die Timer-Auswahl bestätigt. Wenn Sie nun auf die Knöpfe [F] [G] und anschließend auf ENTER [D] drücken, kann ein Schaltpunkt aktiviert/deaktiviert werden.
Page 33 Bedienungsanleitung SFE-25/50/75 & HFE-25/50 Filter wechseln 9.2.2 Hauptfilter austauschen/reinigen Wenn die Symbole auf der Anzeige angezeigt werden, muss er Filter EM Blue Line (ElectroMax) Hauptfilter ausgetauscht werden. Außerdem müssen der Vor- und Nachfilter Bei Gebrauch des Luftreinigers können Sie gelegentlich ein ausgetauscht werden.
Page 34 FreeBreeze-Patronen sind verbraucht. Tauschen Sie die FreeBreeze-Patronen aus (siehe Abs. 8.3). TECHNISCHE DATEN Siehe Abbildung 4 und 5 auf der Seite mit den Illustrationen VisionAir Blue Line 1 VisionAir Blue Line 2 Maße 630 x 620 x 290 mm 630 x 1050 x 290 mm Einbauhöhe...
Page 35 Bedienungsanleitung SFE-25/50/75 & HFE-25/50 ILLUSTRATIONEN...
Page 37 Bedienungsanleitung SFE-25/50/75 & HFE-25/50 EG-KONFORMITÄTSERKLÄRUNG EG-KONFORMITÄTSERKLÄRUNG Wir von Euromate BV, Minervum 7324, 4817 ZD, Breda, Nederland erklärt hiermit, dass sich das: Visionair Blue Line 1/2 SmokeFree Special Produkt Visionair Blue Line 1/2 SmokeFree Global Visionair Blue Line 1/2 OdourFree Incontinence...
Page 39 Bedienungsanleitung SFE-25/50/75 & HFE-25/50...
Page 40 Luftreinigungslösungen anzubieten. +31 (0)76 5789 550 info@euromate.com www.euromate.com Euromate behoudt zich het recht voor om wijzigingen in het ontwerp aan te brengen. Euromate reserves the right to make design changes. Euromate behält sich das Recht vor, Anpassungen am Design vorzunehmen.
