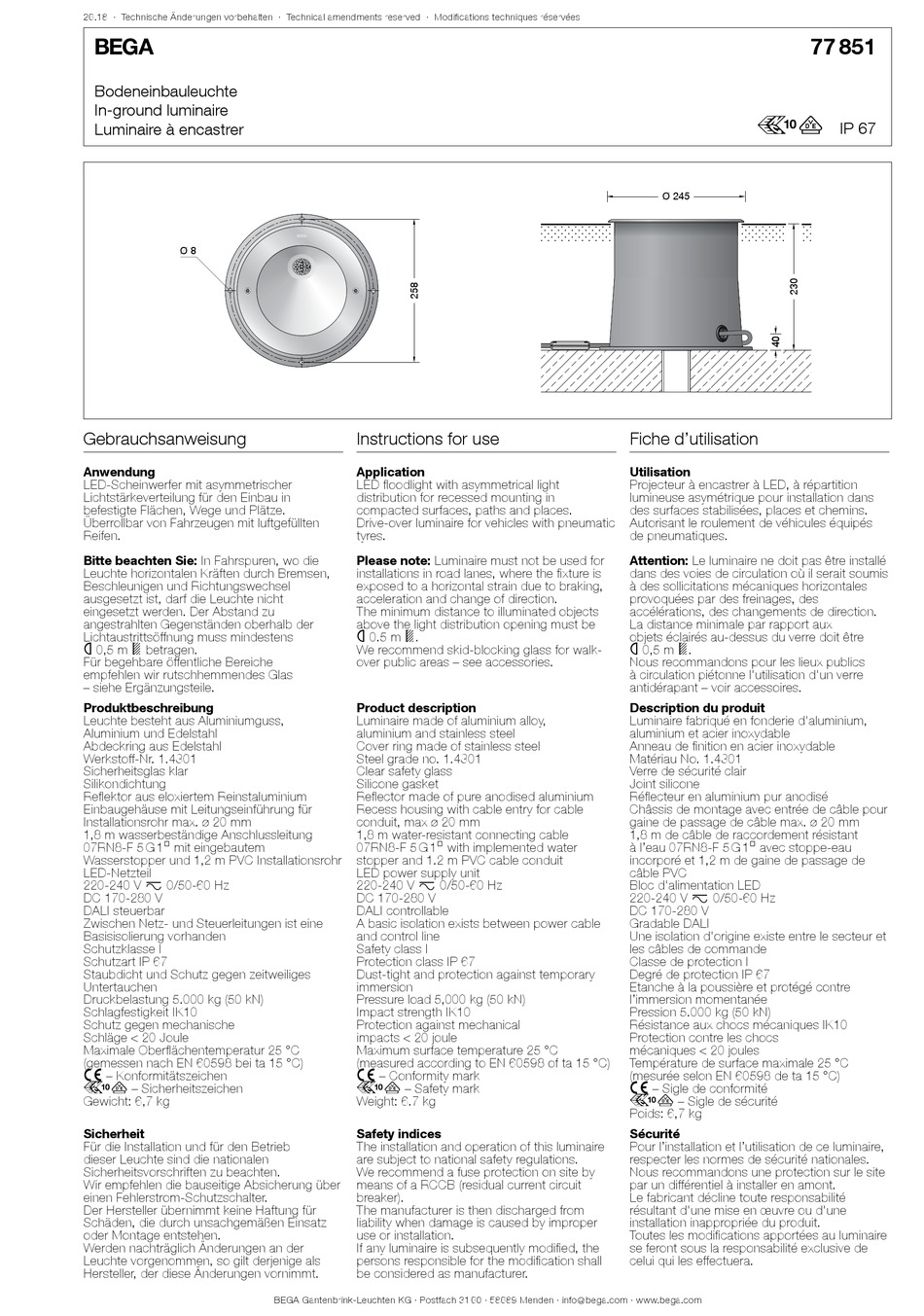

BEGA 77 851 Instructions For Use

26.18 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!
Bodeneinbauleuchte
In-ground luminaire
Luminaire à encastrer
Ø 8
Gebrauchsanweisung
Anwendung
LED-Scheinwerfer mit asymmetrischer
Lichtstärkeverteilung für den Einbau in
befestigte Flächen, Wege und Plätze.
Überrollbar von Fahrzeugen mit luftgefüllten
Reifen.
Bitte beachten Sie: In Fahrspuren, wo die
Leuchte horizontalen Kräften durch Bremsen,
Beschleunigen und Richtungswechsel
ausgesetzt ist, darf die Leuchte nicht
eingesetzt werden. Der Abstand zu
angestrahlten Gegenständen oberhalb der
Lichtaustrittsöffnung muss mindestens
ü 0,5 m + betragen.
Für begehbare öffentliche Bereiche
empfehlen wir rutschhemmendes Glas
– siehe Ergänzungsteile.
Produktbeschreibung
Leuchte besteht aus Aluminiumguss,
Aluminium und Edelstahl
Abdeckring aus Edelstahl
Werkstoff-Nr. 1.4301
Sicherheitsglas klar
Silikondichtung
Reflektor aus eloxiertem Reinstaluminium
Einbaugehäuse mit Leitungseinführung für
Installationsrohr max. ø 20 mm
1,8 m wasserbeständige Anschlussleitung
07RN8-F 5 G 1@ mit eingebautem
Wasserstopper und 1,2 m PVC Installationsrohr
LED-Netzteil
220-240 V x 0/50-60 Hz
DC 170-280 V
DALI steuerbar
Zwischen Netz- und Steuerleitungen ist eine
Basisisolierung vorhanden
Schutzklasse I
Schutzart IP 67
Staubdicht und Schutz gegen zeitweiliges
Untertauchen
Druckbelastung 5.000 kg (50 kN)
Schlagfestigkeit IK10
Schutz gegen mechanische
Schläge < 20 Joule
Maximale Oberflächentemperatur 25 °C
(gemessen nach EN 60598 bei ta 15 °C)
c – Konformitätszeichen
r – Sicherheitszeichen
Gewicht: 6,7 kg
Sicherheit
Für die Installation und für den Betrieb
dieser Leuchte sind die nationalen
Sicherheitsvorschriften zu beachten.
Wir empfehlen die bauseitige Absicherung über
einen Fehlerstrom-Schutzschalter.
Der Hersteller übernimmt keine Haftung für
Schäden, die durch unsachgemäßen Einsatz
oder Montage entstehen.
Werden nachträglich Änderungen an der
Leuchte vorgenommen, so gilt derjenige als
Hersteller, der diese Änderungen vornimmt.
Instructions for use
Application
LED floodlight with asymmetrical light
distribution for recessed mounting in
compacted surfaces, paths and places.
Drive-over luminaire for vehicles with pneumatic
tyres.
Please note: Luminaire must not be used for
installations in road lanes, where the fixture is
exposed to a horizontal strain due to braking,
acceleration and change of direction.
The minimum distance to illuminated objects
above the light distribution opening must be
ü 0.5 m +.
We recommend skid-blocking glass for walk-
over public areas – see accessories.
Product description
Luminaire made of aluminium alloy,
aluminium and stainless steel
Cover ring made of stainless steel
Steel grade no. 1.4301
Clear safety glass
Silicone gasket
Reflector made of pure anodised aluminium
Recess housing with cable entry for cable
conduit, max ø 20 mm
1,8 m water-resistant connecting cable
07RN8-F 5 G 1@ with implemented water
stopper and 1.2 m PVC cable conduit
LED power supply unit
220-240 V x 0/50-60 Hz
DC 170-280 V
DALI controllable
A basic isolation exists between power cable
and control line
Safety class I
Protection class IP 67
Dust-tight and protection against temporary
immersion
Pressure load 5,000 kg (50 kN)
Impact strength IK10
Protection against mechanical
impacts < 20 joule
Maximum surface temperature 25 °C
(measured according to EN 60598 of ta 15 °C)
c – Conformity mark
r – Safety mark
Weight: 6.7 kg
Safety indices
The installation and operation of this luminaire
are subject to national safety regulations.
We recommend a fuse protection on site by
means of a RCCB (residual current circuit
breaker).
The manufacturer is then discharged from
liability when damage is caused by improper
use or installation.
If any luminaire is subsequently modified, the
persons responsible for the modification shall
be considered as manufacturer.
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
r
Ø 245 Ø 245
Fiche d'utilisation
Utilisation
Projecteur à encastrer à LED, à répartition
lumineuse asymétrique pour installation dans
des surfaces stabilisées, places et chemins.
Autorisant le roulement de véhicules équipés
de pneumatiques.
Attention: Le luminaire ne doit pas être installé
dans des voies de circulation où il serait soumis
à des sollicitations mécaniques horizontales
provoquées par des freinages, des
accélérations, des changements de direction.
La distance minimale par rapport aux
objets éclairés au-dessus du verre doit être
ü 0,5 m +.
Nous recommandons pour les lieux publics
à circulation piétonne l'utilisation d'un verre
antidérapant – voir accessoires.
Description du produit
Luminaire fabriqué en fonderie d'aluminium,
aluminium et acier inoxydable
Anneau de finition en acier inoxydable
Matériau No. 1.4301
Verre de sécurité clair
Joint silicone
Réflecteur en aluminium pur anodisé
Châssis de montage avec entrée de câble pour
gaine de passage de câble max. ø 20 mm
1,8 m de câble de raccordement résistant
à l'eau 07RN8-F 5 G 1@ avec stoppe-eau
incorporé et 1,2 m de gaine de passage de
câble PVC
Bloc d'alimentation LED
220-240 V x 0/50-60 Hz
DC 170-280 V
Gradable DALI
Une isolation d'origine existe entre le secteur et
les câbles de commande
Classe de protection I
Degré de protection IP 67
Etanche à la poussière et protégé contre
l'immersion momentanée
Pression 5.000 kg (50 kN)
Résistance aux chocs mécaniques IK10
Protection contre les chocs
mécaniques < 20 joules
Température de surface maximale 25 °C
(mesurée selon EN 60598 de ta 15 °C)
c – Sigle de conformité
r – Sigle de sécurité
Poids: 6,7 kg
Sécurité
Pour l'installation et l'utilisation de ce luminaire,
respecter les normes de sécurité nationales.
Nous recommandons une protection sur le site
par un différentiel à installer en amont.
Le fabricant décline toute responsabilité
résultant d'une mise en œuvre ou d'une
installation inappropriée du produit.
Toutes les modifications apportées au luminaire
se feront sous la responsabilité exclusive de
celui qui les effectuera.
77 851
