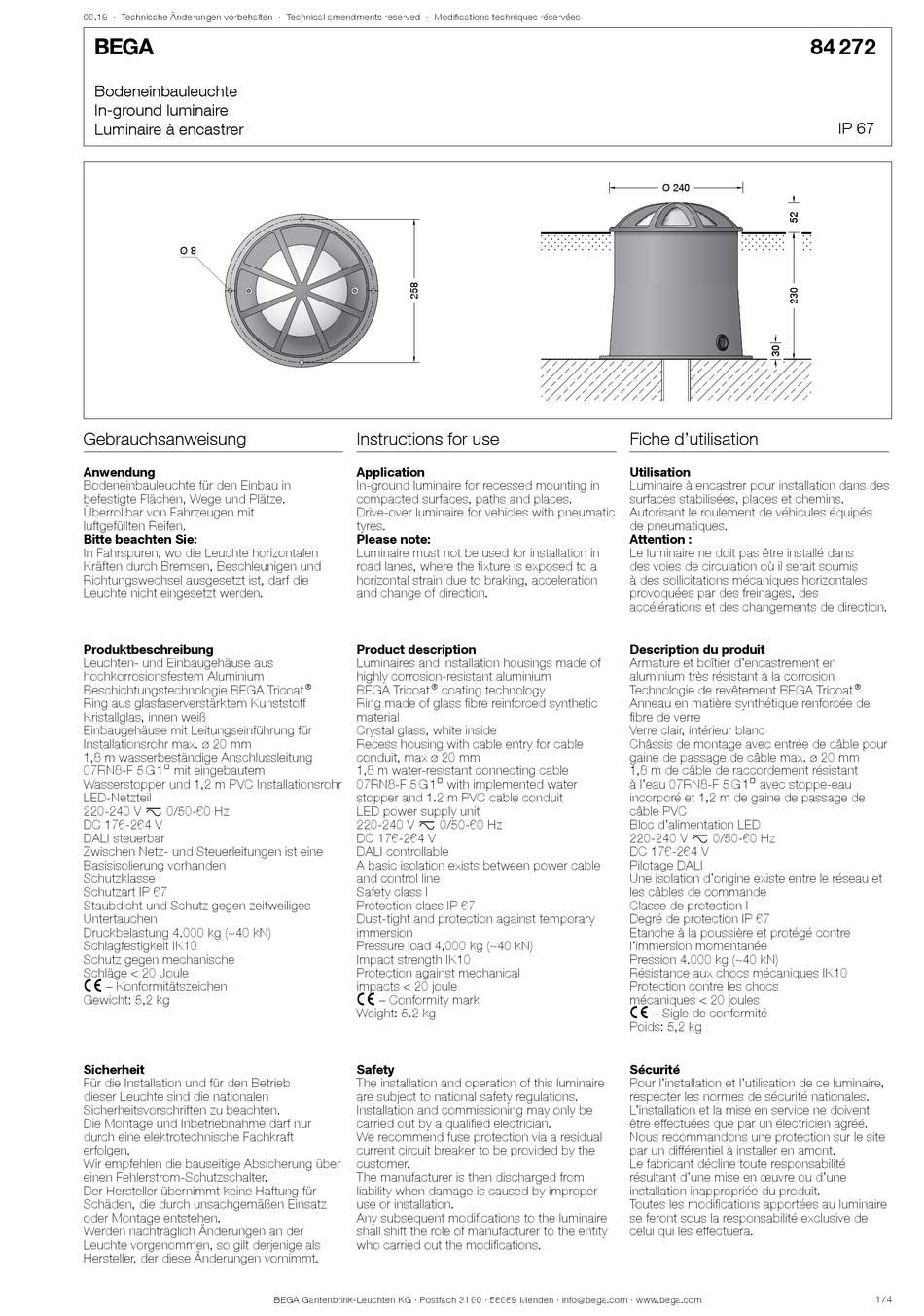

BEGA 84 272 Instructions For Use

06.19 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!
Bodeneinbauleuchte
In-ground luminaire
Luminaire à encastrer
Ø 8
Gebrauchsanweisung
Anwendung
Bodeneinbauleuchte für den Einbau in
befestigte Flächen, Wege und Plätze.
Überrollbar von Fahrzeugen mit
luftgefüllten Reifen.
Bitte beachten Sie:
In Fahrspuren, wo die Leuchte horizontalen
Kräften durch Bremsen, Beschleunigen und
Richtungswechsel ausgesetzt ist, darf die
Leuchte nicht eingesetzt werden.
Produktbeschreibung
Leuchten- und Einbaugehäuse aus
hochkorrosionsfestem Aluminium
Beschichtungstechnologie BEGA Tricoat b
Ring aus glasfaserverstärktem Kunststoff
Kristallglas, innen weiß
Einbaugehäuse mit Leitungseinführung für
Installationsrohr max. ø 20 mm
1,8 m wasserbeständige Anschlussleitung
07RN8-F 5 G 1@ mit eingebautem
Wasserstopper und 1,2 m PVC Installationsrohr
LED-Netzteil
220-240 V x 0/50-60 Hz
DC 176-264 V
DALI steuerbar
Zwischen Netz- und Steuerleitungen ist eine
Basisisolierung vorhanden
Schutzklasse I
Schutzart IP 67
Staubdicht und Schutz gegen zeitweiliges
Untertauchen
Druckbelastung 4.000 kg (~40 kN)
Schlagfestigkeit IK10
Schutz gegen mechanische
Schläge < 20 Joule
c – Konformitätszeichen
Gewicht: 5,2 kg
Sicherheit
Für die Installation und für den Betrieb
dieser Leuchte sind die nationalen
Sicherheitsvorschriften zu beachten.
Die Montage und Inbetriebnahme darf nur
durch eine elektrotechnische Fachkraft
erfolgen.
Wir empfehlen die bauseitige Absicherung über
einen Fehlerstrom-Schutzschalter.
Der Hersteller übernimmt keine Haftung für
Schäden, die durch unsachgemäßen Einsatz
oder Montage entstehen.
Werden nachträglich Änderungen an der
Leuchte vorgenommen, so gilt derjenige als
Hersteller, der diese Änderungen vornimmt.
Instructions for use

Application

In-ground luminaire for recessed mounting in
compacted surfaces, paths and places.
Drive-over luminaire for vehicles with pneumatic
tyres.
Please note:
Luminaire must not be used for installation in
road lanes, where the fixture is exposed to a
horizontal strain due to braking, acceleration
and change of direction.

Product description

Luminaires and installation housings made of
highly corrosion-resistant aluminium
BEGA Tricoat b coating technology
Ring made of glass fibre reinforced synthetic
material
Crystal glass, white inside
Recess housing with cable entry for cable
conduit, max ø 20 mm
1,8 m water-resistant connecting cable
07RN8-F 5 G 1@ with implemented water
stopper and 1.2 m PVC cable conduit
LED power supply unit
220-240 V x 0/50-60 Hz
DC 176-264 V
DALI controllable
A basic isolation exists between power cable
and control line
Safety class I
Protection class IP 67
Dust-tight and protection against temporary
immersion
Pressure load 4,000 kg (~40 kN)
Impact strength IK10
Protection against mechanical
impacts < 20 joule
c – Conformity mark
Weight: 5.2 kg

Safety

The installation and operation of this luminaire
are subject to national safety regulations.
Installation and commissioning may only be
carried out by a qualified electrician.
We recommend fuse protection via a residual
current circuit breaker to be provided by the
customer.
The manufacturer is then discharged from
liability when damage is caused by improper
use or installation.
Any subsequent modifications to the luminaire
shall shift the role of manufacturer to the entity
who carried out the modifications.
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
Ø 240 Ø 240
Fiche d'utilisation
Utilisation
Luminaire à encastrer pour installation dans des
surfaces stabilisées, places et chemins.
Autorisant le roulement de véhicules équipés
de pneumatiques.
Attention :
Le luminaire ne doit pas être installé dans
des voies de circulation où il serait soumis
à des sollicitations mécaniques horizontales
provoquées par des freinages, des
accélérations et des changements de direction.
Description du produit
Armature et boîtier d'encastrement en
aluminium très résistant à la corrosion
Technologie de revêtement BEGA Tricoat b
Anneau en matière synthétique renforcée de
fibre de verre
Verre clair, intérieur blanc
Châssis de montage avec entrée de câble pour
gaine de passage de câble max. ø 20 mm
1,8 m de câble de raccordement résistant
à l'eau 07RN8-F 5 G 1@ avec stoppe-eau
incorporé et 1,2 m de gaine de passage de
câble PVC
Bloc d'alimentation LED
220-240 V x 0/50-60 Hz
DC 176-264 V
Pilotage DALI
Une isolation d'origine existe entre le réseau et
les câbles de commande
Classe de protection I
Degré de protection IP 67
Etanche à la poussière et protégé contre
l'immersion momentanée
Pression 4.000 kg (~40 kN)
Résistance aux chocs mécaniques IK10
Protection contre les chocs
mécaniques < 20 joules
c – Sigle de conformité
Poids: 5,2 kg
Sécurité
Pour l'installation et l'utilisation de ce luminaire,
respecter les normes de sécurité nationales.
L'installation et la mise en service ne doivent
être effectuées que par un électricien agréé.
Nous recommandons une protection sur le site
par un différentiel à installer en amont.
Le fabricant décline toute responsabilité
résultant d'une mise en œuvre ou d'une
installation inappropriée du produit.
Toutes les modifications apportées au luminaire
se feront sous la responsabilité exclusive de
celui qui les effectuera.
84 272
IP 67
1 / 4
