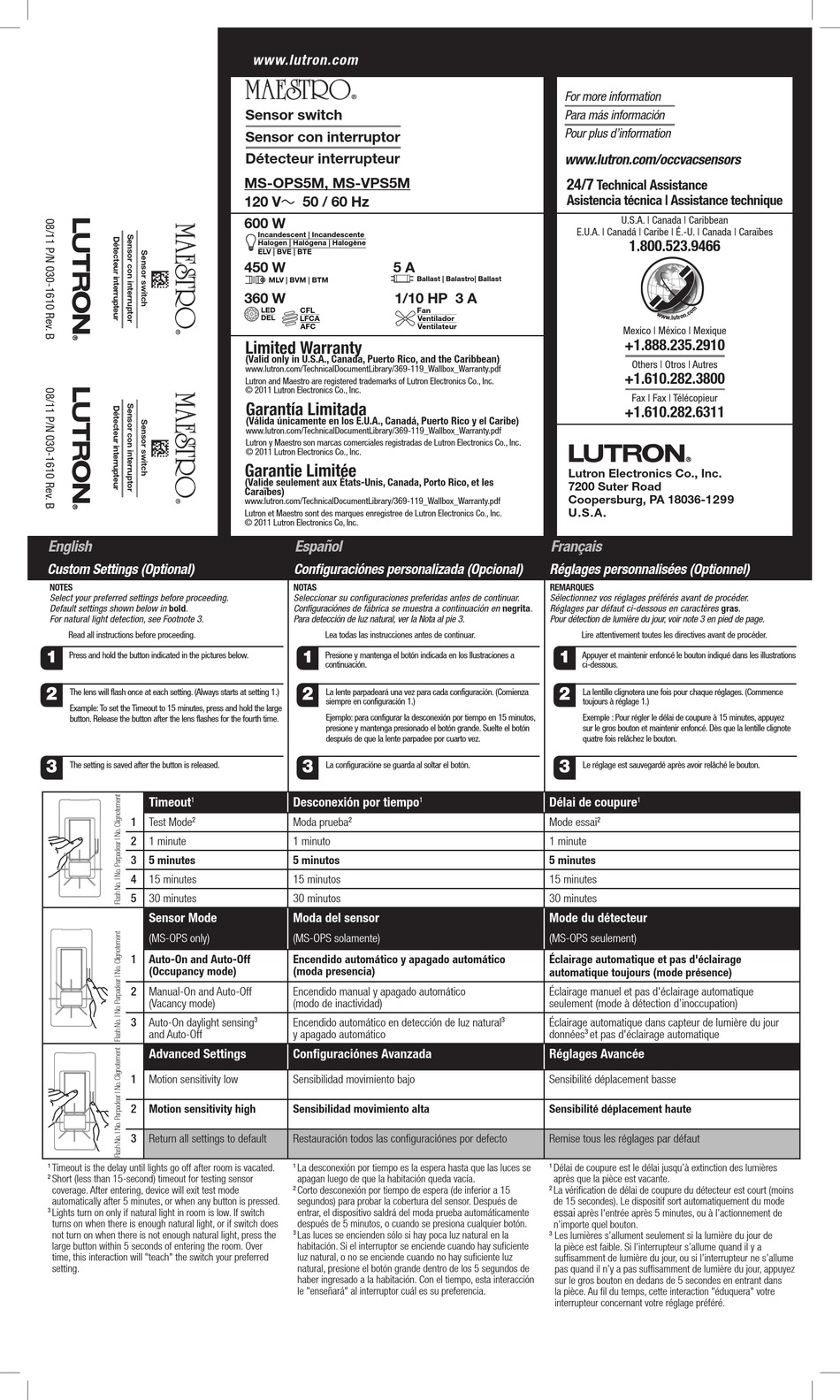

Lutron Electronics Maestro MS-OPS5M Manual

English
Custom Settings (Optional)
NOTES
Select your preferred settings before proceeding.
Default settings shown below in bold.
For natural light detection, see Footnote 3.
Read all instructions before proceeding.
1
Press and hold the button indicated in the pictures below.
2
The lens will flash once at each setting. (Always starts at setting 1.)
Example: To set the Timeout to 15 minutes, press and hold the large
button. Release the button after the lens flashes for the fourth time.
3
The setting is saved after the button is released.
Timeout
1
1 Test Mode
2
2 1 minute
3 5 minutes
4 15 minutes
5 30 minutes
Sensor Mode
(MS-OPS only)
1 Auto-On and Auto-Off
(Occupancy mode)
2 Manual-On and Auto-Off
(Vacancy mode)
3 Auto-On daylight sensing
and Auto-Off
Advanced Settings
1 Motion sensitivity low
2 Motion sensitivity high
3 Return all settings to default
1 Timeout is the delay until lights go off after room is vacated.
Short (less than 15-second) timeout for testing sensor
2
coverage. After entering, device will exit test mode
automatically after 5 minutes, or when any button is pressed.
Lights turn on only if natural light in room is low. If switch
3
turns on when there is enough natural light, or if switch does
not turn on when there is not enough natural light, press the
large button within 5 seconds of entering the room. Over
time, this interaction will "teach" the switch your preferred
setting.
www.lutron.com
Sensor switch
Sensor con interruptor
Détecteur interrupteur
MS-OPS5M, MS-VPS5M
120 V~ 50 / 60 Hz
600 W
Incandescent | Incandescente
Halogen | Halógena | Halogène
ELV | BVE | BTE
450 W 5 A
MLV | BVM | BTM
360 W 1/10 HP 3 A
LED CFL
DEL LFCA
AFC
Limited Warranty
(Valid only in U.S.A., Canada, Puerto Rico, and the Caribbean)
www.lutron.com/TechnicalDocumentLibrary/369-119_Wallbox_Warranty.pdf
Lutron and Maestro are registered trademarks of Lutron Electronics Co., Inc.
© 2011 Lutron Electronics Co., Inc.
Garantía Limitada
(Válida únicamente en los E.U.A., Canadá, Puerto Rico y el Caribe)
www.lutron.com/TechnicalDocumentLibrary/369-119_Wallbox_Warranty.pdf
Lutron y Maestro son marcas comerciales registradas de Lutron Electronics Co., Inc.
© 2011 Lutron Electronics Co., Inc.
Garantie Limitée
(Valide seulement aux États-Unis, Canada, Porto Rico, et les
Caraïbes)
www.lutron.com/TechnicalDocumentLibrary/369-119_Wallbox_Warranty.pdf
Lutron et Maestro sont des marques enregistree de Lutron Electronics Co., Inc.
© 2011 Lutron Electronics Co, Inc.
Español
Configuraciónes personalizada (Opcional)
NOTAS
Seleccionar su configuraciones preferidas antes de continuar.
Configuraciónes de fábrica se muestra a continuación en negrita.
Para detección de luz natural, ver la Nota al pie 3.
Lea todas las instrucciones antes de continuar.
1
Presione y mantenga el botón indicada en los Ilustraciones a
continuación.
2
La lente parpadeará una vez para cada configuración. (Comienza
siempre en configuración 1.)
Ejemplo: para configurar la desconexión por tiempo en 15 minutos,
presione y mantenga presionado el botón grande. Suelte el botón
después de que la lente parpadee por cuarto vez.
3
La configuracióne se guarda al soltar el botón.
Desconexión por tiempo
Moda prueba 2
1 minuto
5 minutos
15 minutos
30 minutos
Moda del sensor
(MS-OPS solamente)
Encendido automático y apagado automático
(moda presencia)
Encendido manual y apagado automático
(modo de inactividad)
Encendido automático en detección de luz natural
3
y apagado automático
Configuraciónes Avanzada
Sensibilidad movimiento bajo
Sensibilidad movimiento alta
Restauración todos las configuraciónes por defecto
1 La desconexión por tiempo es la espera hasta que las luces se
apagan luego de que la habitación queda vacía.
2 Corto desconexión por tiempo de espera (de inferior a 15
segundos) para probar la cobertura del sensor. Después de
entrar, el dispositivo saldrá del moda prueba automáticamente
después de 5 minutos, o cuando se presiona cualquier botón.
3 Las luces se encienden sólo si hay poca luz natural en la
habitación. Si el interruptor se enciende cuando hay suficiente
luz natural, o no se enciende cuando no hay suficiente luz
natural, presione el botón grande dentro de los 5 segundos de
haber ingresado a la habitación. Con el tiempo, esta interacción
le "enseñará" al interruptor cuál es su preferencia.
For more information
Para más información
Pour plus d'information
www.lutron.com/occvacsensors
24/7
Asistencia técnica | Assistance technique
Ballast | Balastro| Ballast
Fan
Ventilador
Ventilateur
Lutron Electronics Co., Inc.
7200 Suter Road
Coopersburg, PA 18036-1299
U.S.A.
Français
Réglages personnalisées (Optionnel)
REMARQUES
Sélectionnez vos réglages préférés avant de procéder.
Réglages par défaut ci-dessous en caractères gras.
Pour détection de lumière du jour, voir note 3 en pied de page.
1
2
3
Délai de coupure
1
Mode essai
1 minute
5 minutes
15 minutes
30 minutes
Mode du détecteur
(MS-OPS seulement)
Éclairage automatique et pas d'éclairage
automatique toujours (mode présence)
Éclairage manuel et pas d'éclairage automatique
seulement (mode à détection d'inoccupation)
Éclairage automatique dans capteur de lumière du jour
3
données
Réglages Avancée
Sensibilité déplacement basse
Sensibilité déplacement haute
Remise tous les réglages par défaut
1 Délai de coupure est le délai jusqu'à extinction des lumières
après que la pièce est vacante.
2 La vérification de délai de coupure du détecteur est court (moins
de 15 secondes). Le dispositif sort automatiquement du mode
essai
n'importe quel bouton.
Les lumières s'allument seulement si la lumière du jour de
3
la pièce est faible. Si l'interrupteur s'allume quand il y a
suffisamment de lumière du jour, ou si l'interrupteur ne s'allume
pas quand il n'y a pas suffisamment de lumière du jour, appuyez
sur le gros bouton en dedans de 5 secondes en entrant dans
la pièce. Au fil du temps, cette interaction "éduquera" votre
interrupteur concernant votre réglage préféré.
Technical Assistance
U.S.A. | Canada | Caribbean
E.U.A. | Canadá | Caribe | É.-U. | Canada | Caraïbes
1.800.523.9466
Mexico | México | Mexique
+1.888.235.2910
Others | Otros | Autres
+1.610.282.3800
Fax | Fax | Télécopieur
+1.610.282.6311
Lire attentivement toutes les directives avant de procéder.
Appuyer et maintenir enfoncé le bouton indiqué dans les illustrations
ci-dessous.
La lentille clignotera une fois pour chaque réglages. (Commence
toujours à réglage 1.)
Exemple : Pour régler le délai de coupure à 15 minutes, appuyez
sur le gros bouton et maintenir enfoncé. Dès que la lentille clignote
quatre fois relâchez le bouton.
Le réglage est sauvegardé après avoir relâché le bouton.
1
2
et pas d'éclairage automatique
3
après l'entrée après 5 minutes, ou à l'actionnement de
