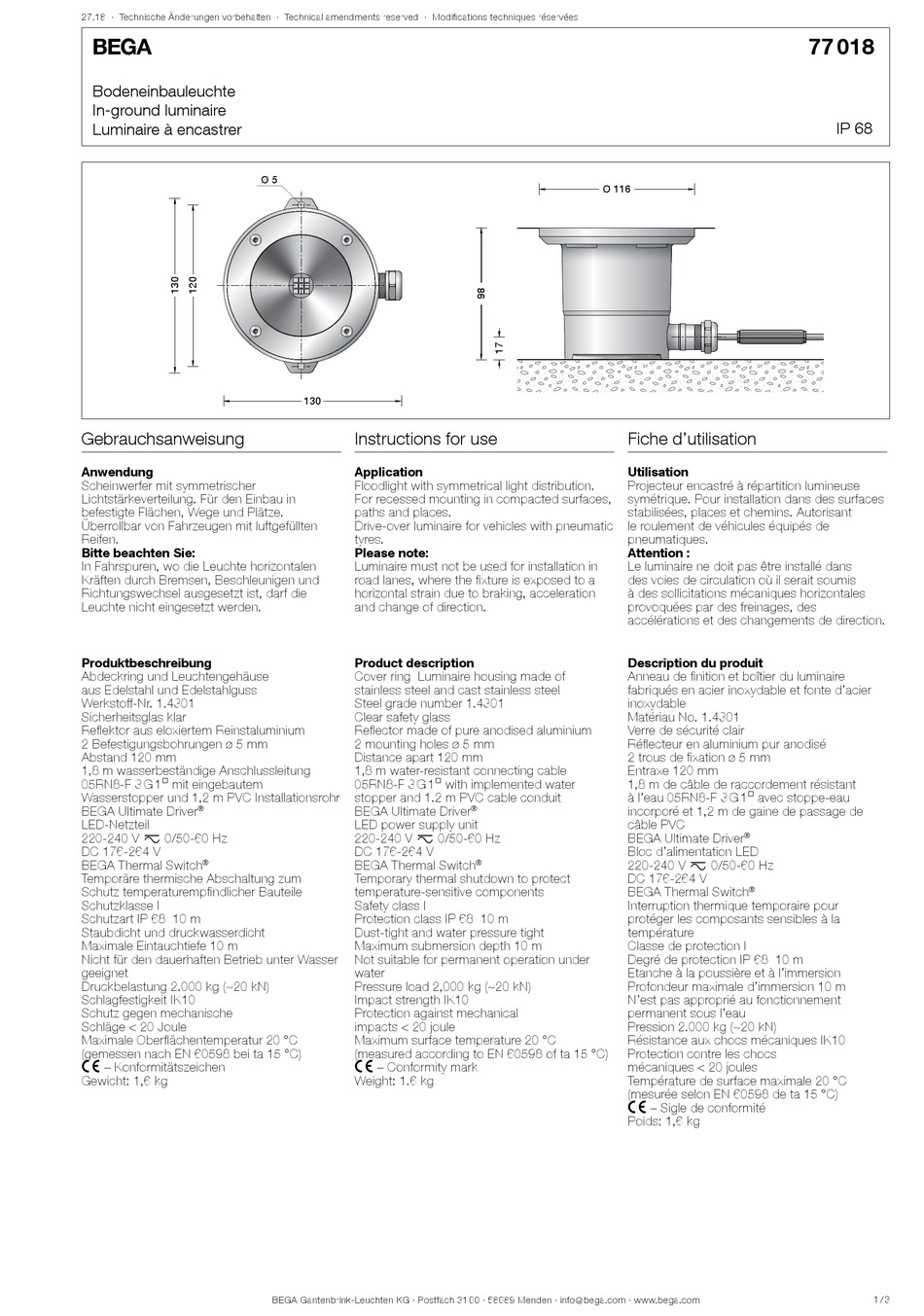

27.18 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!

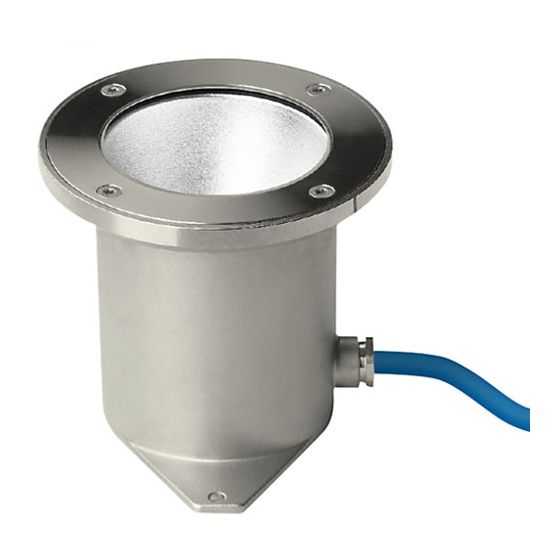

Bodeneinbauleuchte
In-ground luminaire
Luminaire à encastrer
Gebrauchsanweisung
Anwendung
Scheinwerfer mit symmetrischer
Lichtstärkeverteilung. Für den Einbau in
befestigte Flächen, Wege und Plätze.
Überrollbar von Fahrzeugen mit luftgefüllten
Reifen.
Bitte beachten Sie:
In Fahrspuren, wo die Leuchte horizontalen
Kräften durch Bremsen, Beschleunigen und
Richtungswechsel ausgesetzt ist, darf die
Leuchte nicht eingesetzt werden.
Produktbeschreibung
Abdeckring und Leuchtengehäuse
aus Edelstahl und Edelstahlguss
Werkstoff-Nr. 1.4301
Sicherheitsglas klar
Reflektor aus eloxiertem Reinstaluminium
2 Befestigungsbohrungen ø 5 mm
Abstand 120 mm
1,8 m wasserbeständige Anschlussleitung
05RN8-F 3 G 1@ mit eingebautem
Wasserstopper und 1,2 m PVC Installationsrohr
BEGA Ultimate Driver
®
LED-Netzteil
220-240 V x 0/50-60 Hz
DC 176-264 V
BEGA Thermal Switch
®
Temporäre thermische Abschaltung zum
Schutz temperaturempfindlicher Bauteile
Schutzklasse I
Schutzart IP 68 10 m
Staubdicht und druckwasserdicht
Maximale Eintauchtiefe 10 m
Nicht für den dauerhaften Betrieb unter Wasser
geeignet
Druckbelastung 2.000 kg (~20 kN)
Schlagfestigkeit IK10
Schutz gegen mechanische
Schläge < 20 Joule
Maximale Oberflächentemperatur 20 °C
(gemessen nach EN 60598 bei ta 15 °C)
c – Konformitätszeichen
Gewicht: 1,6 kg
Ø 5
130
Instructions for use
Application
Floodlight with symmetrical light distribution.
For recessed mounting in compacted surfaces,
paths and places.
Drive-over luminaire for vehicles with pneumatic
tyres.
Luminaire must not be used for installation in
road lanes, where the fixture is exposed to a
horizontal strain due to braking, acceleration
and change of direction.
Product description
Cover ring Luminaire housing made of
stainless steel and cast stainless steel
Steel grade number 1.4301
Clear safety glass
Reflector made of pure anodised aluminium
2 mounting holes ø 5 mm
Distance apart 120 mm
1,8 m water-resistant connecting cable
05RN8-F 3 G 1@ with implemented water
stopper and 1.2 m PVC cable conduit
BEGA Ultimate Driver
LED power supply unit
220-240 V x 0/50-60 Hz
DC 176-264 V
BEGA Thermal Switch
Temporary thermal shutdown to protect
temperature-sensitive components
Protection class IP 68 10 m
Dust-tight and water pressure tight
Maximum submersion depth 10 m
Not suitable for permanent operation under
water
Pressure load 2,000 kg (~20 kN)
Impact strength IK10
Protection against mechanical
impacts < 20 joule
Maximum surface temperature 20 °C
(measured according to EN 60598 of ta 15 °C)
c – Conformity mark
Weight: 1.6 kg
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
Ø 116
Fiche d'utilisation
Utilisation
Projecteur encastré à répartition lumineuse
symétrique. Pour installation dans des surfaces
stabilisées, places et chemins. Autorisant
le roulement de véhicules équipés de
pneumatiques.
Attention :
Le luminaire ne doit pas être installé dans
des voies de circulation où il serait soumis
à des sollicitations mécaniques horizontales
provoquées par des freinages, des
accélérations et des changements de direction.
Description du produit
Anneau de finition et boîtier du luminaire
fabriqués en acier inoxydable et fonte d'acier
inoxydable
Matériau No. 1.4301
Verre de sécurité clair
Réflecteur en aluminium pur anodisé
2 trous de fixation ø 5 mm
Entraxe 120 mm
1,8 m de câble de raccordement résistant
à l'eau 05RN8-F 3 G 1@ avec stoppe-eau
incorporé et 1,2 m de gaine de passage de
®
câble PVC
BEGA Ultimate Driver
Bloc d'alimentation LED
220-240 V x 0/50-60 Hz
®
DC 176-264 V
BEGA Thermal Switch
Interruption thermique temporaire pour
protéger les composants sensibles à la
température
Classe de protection I
Degré de protection IP 68 10 m
Etanche à la poussière et à l'immersion
Profondeur maximale d'immersion 10 m
N'est pas approprié au fonctionnement
permanent sous l'eau
Pression 2.000 kg (~20 kN)
Résistance aux chocs mécaniques IK10
Protection contre les chocs
mécaniques < 20 joules
Température de surface maximale 20 °C
(mesurée selon EN 60598 de ta 15 °C)
c – Sigle de conformité
Poids: 1,6 kg
77 018
IP 68
®
®
1 / 3
