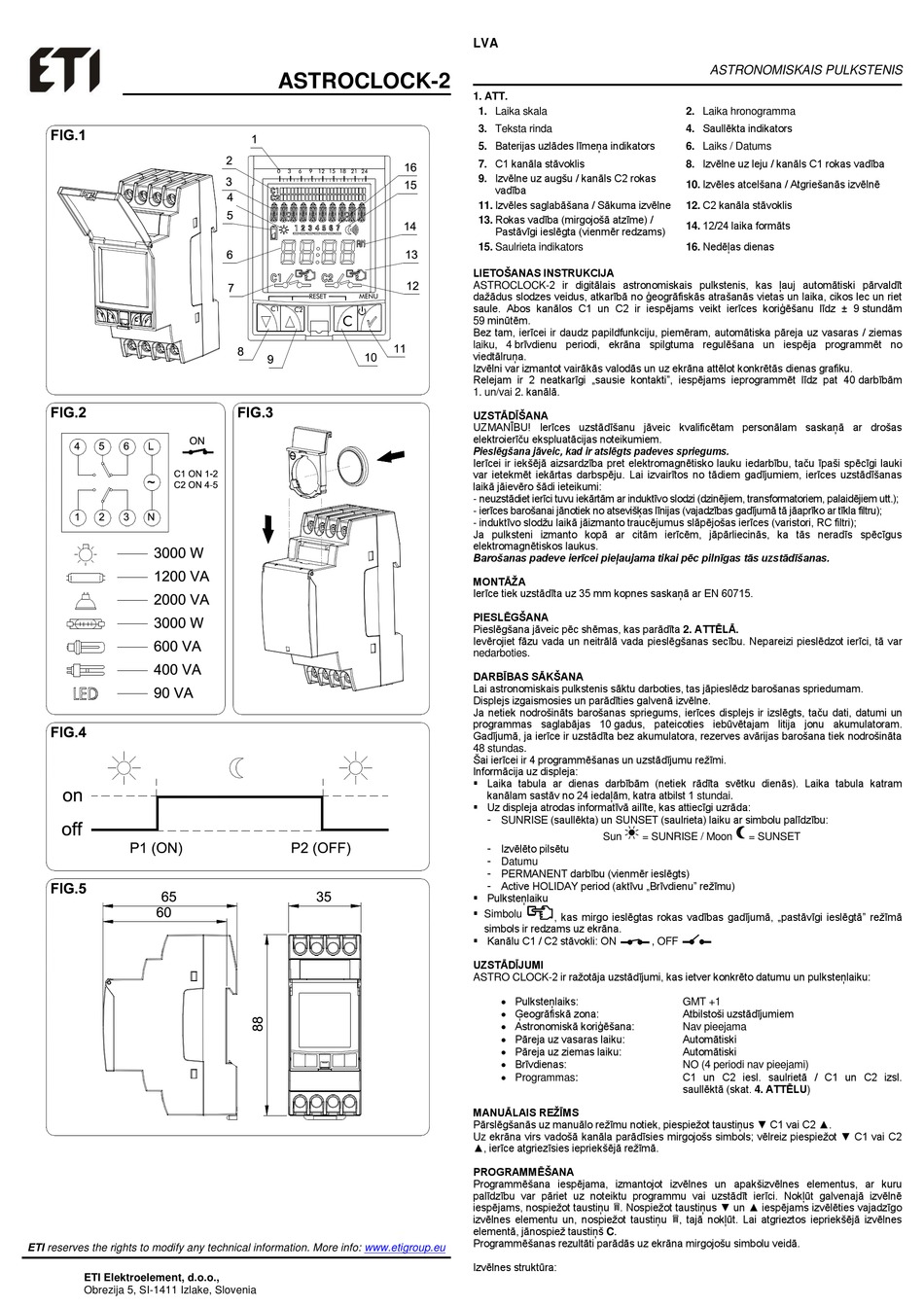

ETI ASTROCLOCK-2 Manual page 7

ETI reserves the rights to modify any technical information. More info:
ETI Elektroelement, d.o.o.,
Obrezija 5, SI-1411 Izlake, Slovenia
ASTROCLOCK-2
www.etigroup.eu
LVA
1. ATT.
1. Laika skala
3. Teksta rinda
5. Baterijas uzlādes līmeņa indikators
7. C1 kanāla stāvoklis
9. Izvēlne uz augšu / kanāls C2 rokas
vadība
11. Izvēles saglabāšana / Sākuma izvēlne
13. Rokas vadība (mirgojošā atzīme) /
Pastāvīgi ieslēgta (vienmēr redzams)
15. Saulrieta indikators
LIETOŠANAS INSTRUKCIJA
ASTROCLOCK-2 ir digitālais astronomiskais pulkstenis, kas ļauj automātiski pārvaldīt
dažādus slodzes veidus, atkarībā no ģeogrāfiskās atrašanās vietas un laika, cikos lec un riet
saule. Abos kanālos C1 un C2 ir iespējams veikt ierīces koriģēšanu līdz ± 9 stundām
59 minūtēm.
Bez tam, ierīcei ir daudz papildfunkciju, piemēram, automātiska pāreja uz vasaras / ziemas
laiku, 4 brīvdienu periodi, ekrāna spilgtuma regulēšana un iespēja programmēt no
viedtālruņa.
Izvēlni var izmantot vairākās valodās un uz ekrāna attēlot konkrētās dienas grafiku.
Relejam ir 2 neatkarīgi „sausie kontakti", iespējams ieprogrammēt līdz pat 40 darbībām
1. un/vai 2. kanālā.
UZSTĀDĪŠANA
UZMANĪBU! Ierīces uzstādīšanu jāveic kvalificētam personālam saskaņā ar drošas
elektroierīču ekspluatācijas noteikumiem.
Pieslēgšana jāveic, kad ir atslēgts padeves spriegums.
Ierīcei ir iekšējā aizsardzība pret elektromagnētisko lauku iedarbību, taču īpaši spēcīgi lauki
var ietekmēt iekārtas darbspēju. Lai izvairītos no tādiem gadījumiem, ierīces uzstādīšanas
laikā jāievēro šādi ieteikumi:
- neuzstādiet ierīci tuvu iekārtām ar induktīvo slodzi (dzinējiem, transformatoriem, palaidējiem utt.);
- ierīces barošanai jānotiek no atsevišķas līnijas (vajadzības gadījumā tā jāaprīko ar tīkla filtru);
- induktīvo slodžu laikā jāizmanto traucējumus slāpējošas ierīces (varistori, RC filtri);
Ja pulksteni izmanto kopā ar citām ierīcēm, jāpārliecinās, ka tās neradīs spēcīgus
elektromagnētiskos laukus.
Barošanas padeve ierīcei pieļaujama tikai pēc pilnīgas tās uzstādīšanas.
MONTĀŽA
Ierīce tiek uzstādīta uz 35 mm kopnes saskaņā ar EN 60715.
PIESLĒGŠANA
Pieslēgšana jāveic pēc shēmas, kas parādīta 2. ATTĒLĀ.
Ievērojiet fāzu vada un neitrālā vada pieslēgšanas secību. Nepareizi pieslēdzot ierīci, tā var
nedarboties.
DARBĪBAS SĀKŠANA
Lai astronomiskais pulkstenis sāktu darboties, tas jāpieslēdz barošanas spriedumam.
Displejs izgaismosies un parādīties galvenā izvēlne.
Ja netiek nodrošināts barošanas spriegums, ierīces displejs ir izslēgts, taču dati, datumi un
programmas saglabājas 10 gadus, pateicoties iebūvētajam litija jonu akumulatoram.
Gadījumā, ja ierīce ir uzstādīta bez akumulatora, rezerves avārijas barošana tiek nodrošināta
48 stundas.
Šai ierīcei ir 4 programmēšanas un uzstādījumu režīmi.
Informācija uz displeja:
▪ Laika tabula ar dienas darbībām (netiek rādīta svētku dienās). Laika tabula katram
kanālam sastāv no 24 iedaļām, katra atbilst 1 stundai.
▪ Uz displeja atrodas informatīvā ailīte, kas attiecīgi uzrāda:
- SUNRISE (saullēkta) un SUNSET (saulrieta) laiku ar simbolu palīdzību:
Sun = SUNRISE / Moon
- Izvēlēto pilsētu
- Datumu
- PERMANENT darbību (vienmēr ieslēgts)
- Active HOLIDAY period (aktīvu „Brīvdienu" režīmu)
▪ Pulksteņlaiku
▪ Simbolu
, kas mirgo ieslēgtas rokas vadības gadījumā, „pastāvīgi ieslēgtā" režīmā
simbols ir redzams uz ekrāna.
▪ Kanālu C1 / C2 stāvokli: ON
UZSTĀDĪJUMI
ASTRO CLOCK-2 ir ražotāja uzstādījumi, kas ietver konkrēto datumu un pulksteņlaiku:
• Pulksteņlaiks:
• Ģeogrāfiskā zona:
• Astronomiskā koriģēšana:
• Pāreja uz vasaras laiku:
• Pāreja uz ziemas laiku:
• Brīvdienas:
• Programmas:
MANUĀLAIS REŽĪMS
Pārslēgšanās uz manuālo režīmu notiek, piespiežot taustiņus ▼ C1 vai C2 ▲.
Uz ekrāna virs vadošā kanāla parādīsies mirgojošs simbols; vēlreiz piespiežot ▼ C1 vai C2
▲, ierīce atgriezīsies iepriekšējā režīmā.
PROGRAMMĒŠANA
Programmēšana iespējama, izmantojot izvēlnes un apakšizvēlnes elementus, ar kuru
palīdzību var pāriet uz noteiktu programmu vai uzstādīt ierīci. Nokļūt galvenajā izvēlnē
iespējams, nospiežot taustiņu . Nospiežot taustiņus ▼ un ▲ iespējams izvēlēties vajadzīgo
izvēlnes elementu un, nospiežot taustiņu , tajā nokļūt. Lai atgrieztos iepriekšējā izvēlnes
elementā, jānospiež taustiņš C.
Programmēšanas rezultāti parādās uz ekrāna mirgojošu simbolu veidā.
Izvēlnes struktūra:
ASTRONOMISKAIS PULKSTENIS
2. Laika hronogramma
4. Saullēkta indikators
6. Laiks / Datums
8. Izvēlne uz leju / kanāls C1 rokas vadība
10. Izvēles atcelšana / Atgriešanās izvēlnē
12. C2 kanāla stāvoklis
14. 12/24 laika formāts
16. Nedēļas dienas
= SUNSET
, OFF
GMT +1
Atbilstoši uzstādījumiem
Nav pieejama
Automātiski
Automātiski
NO (4 periodi nav pieejami)
C1 un C2 iesl. saulrietā / C1 un C2 izsl.
saullēktā (skat. 4. ATTĒLU)
