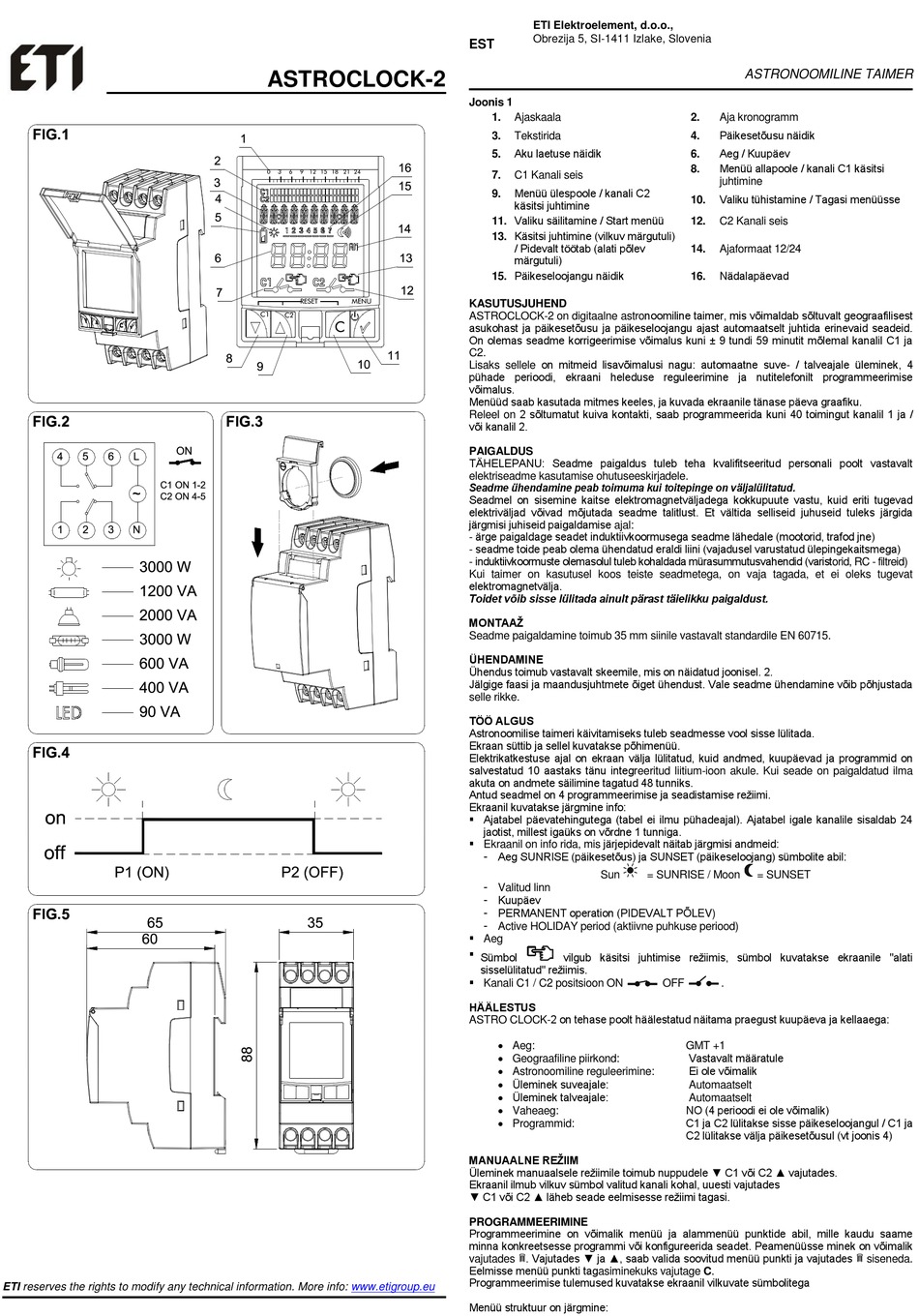

ETI ASTROCLOCK-2 Manual page 3

ETI reserves the rights to modify any technical information. More info:
ASTROCLOCK-2
www.etigroup.eu
ETI Elektroelement, d.o.o.,
Obrezija 5, SI-1411 Izlake, Slovenia
EST
Joonis 1
1. Ajaskaala
3. Tekstirida
Aku laetuse näidik
5.
7. C1 Kanali seis
Menüü ülespoole / kanali C2
9.
käsitsi juhtimine
11. Valiku säilitamine / Start menüü
13. Käsitsi juhtimine (vilkuv märgutuli)
/ Pidevalt töötab (alati põlev
märgutuli)
15. Päikeseloojangu näidik
KASUTUSJUHEND
ASTROCLOCK-2 on digitaalne astronoomiline taimer, mis võimaldab sõltuvalt geograafilisest
asukohast ja päikesetõusu ja päikeseloojangu ajast automaatselt juhtida erinevaid seadeid.
On olemas seadme korrigeerimise võimalus kuni ± 9 tundi 59 minutit mõlemal kanalil C1 ja
C2.
Lisaks sellele on mitmeid lisavõimalusi nagu: automaatne suve- / talveajale üleminek, 4
pühade perioodi, ekraani heleduse reguleerimine ja nutitelefonilt programmeerimise
võimalus.
Menüüd saab kasutada mitmes keeles, ja kuvada ekraanile tänase päeva graafiku.
Releel on 2 sõltumatut kuiva kontakti, saab programmeerida kuni 40 toimingut kanalil 1 ja /
või kanalil 2.
PAIGALDUS
TÄHELEPANU: Seadme paigaldus tuleb teha kvalifitseeritud personali poolt vastavalt
elektriseadme kasutamise ohutuseeskirjadele.
Seadme ühendamine peab toimuma kui toitepinge on väljalülitatud.
Seadmel on sisemine kaitse elektromagnetväljadega kokkupuute vastu, kuid eriti tugevad
elektriväljad võivad mõjutada seadme talitlust. Et vältida selliseid juhuseid tuleks järgida
järgmisi juhiseid paigaldamise ajal:
- ärge paigaldage seadet induktiivkoormusega seadme lähedale (mootorid, trafod jne)
- seadme toide peab olema ühendatud eraldi liini (vajadusel varustatud ülepingekaitsmega)
- induktiivkoormuste olemasolul tuleb kohaldada mürasummutusvahendid (varistorid, RC - filtreid)
Kui taimer on kasutusel koos teiste seadmetega, on vaja tagada, et ei oleks tugevat
elektromagnetvälja.
Toidet võib sisse lülitada ainult pärast täielikku paigaldust.
MONTAAŽ
Seadme paigaldamine toimub 35 mm siinile vastavalt standardile EN 60715.
ÜHENDAMINE
Ühendus toimub vastavalt skeemile, mis on näidatud joonisel. 2.
Jälgige faasi ja maandusjuhtmete õiget ühendust. Vale seadme ühendamine võib põhjustada
selle rikke.
TÖÖ ALGUS
Astronoomilise taimeri käivitamiseks tuleb seadmesse vool sisse lülitada.
Ekraan süttib ja sellel kuvatakse põhimenüü.
Elektrikatkestuse ajal on ekraan välja lülitatud, kuid andmed, kuupäevad ja programmid on
salvestatud 10 aastaks tänu integreeritud liitium-ioon akule. Kui seade on paigaldatud ilma
akuta on andmete säilimine tagatud 48 tunniks.
Antud seadmel on 4 programmeerimise ja seadistamise režiimi.
Ekraanil kuvatakse järgmine info:
▪ Ajatabel päevatehingutega (tabel ei ilmu pühadeajal). Ajatabel igale kanalile sisaldab 24
jaotist, millest igaüks on võrdne 1 tunniga.
▪ Ekraanil on info rida, mis järjepidevalt näitab järgmisi andmeid:
- Aeg SUNRISE (päikesetõus) ja SUNSET (päikeseloojang) sümbolite abil:
Sun
- Valitud linn
- Kuupäev
- PERMANENT operation (PIDEVALT PÕLEV)
- Active HOLIDAY period (aktiivne puhkuse periood)
▪ Aeg
▪ Sümbol
vilgub käsitsi juhtimise režiimis, sümbol kuvatakse ekraanile "alati
sisselülitatud" režiimis.
▪ Kanali C1 / C2 positsioon ON
HÄÄLESTUS
ASTRO CLOCK-2 on tehase poolt häälestatud näitama praegust kuupäeva ja kellaaega:
• Aeg:
• Geograafiline piirkond:
• Astronoomiline reguleerimine:
• Üleminek suveajale:
• Üleminek talveajale:
• Vaheaeg:
• Programmid:
MANUAALNE REŽIIM
Üleminek manuaalsele režiimile toimub nuppudele ▼ C1 või C2 ▲ vajutades.
Ekraanil ilmub vilkuv sümbol valitud kanali kohal, uuesti vajutades
▼ C1 või C2 ▲ läheb seade eelmisesse režiimi tagasi.
PROGRAMMEERIMINE
Programmeerimine on võimalik menüü ja alammenüü punktide abil, mille kaudu saame
minna konkreetsesse programmi või konfigureerida seadet. Peamenüüsse minek on võimalik
vajutades . Vajutades ▼ ja ▲, saab valida soovitud menüü punkti ja vajutades  siseneda.
Eelmisse menüü punkti tagasiminekuks vajutage C.
Programmeerimise tulemused kuvatakse ekraanil vilkuvate sümbolitega
Menüü struktuur on järgmine:
ASTRONOOMILINE TAIMER
2. Aja kronogramm
Päikesetõusu näidik
4.
Aeg / Kuupäev
6.
Menüü allapoole / kanali C1 käsitsi
8.
juhtimine
Valiku tühistamine / Tagasi menüüsse
10.
12. C2 Kanali seis
14. Ajaformaat 12/24
Nädalapäevad
16.
= SUNRISE / Moon = SUNSET
OFF .
GMT +1
Vastavalt määratule
Ei ole võimalik
Automaatselt
Automaatselt
NO (4 perioodi ei ole võimalik)
C1 ja C2 lülitakse sisse päikeseloojangul / C1 ja
C2 lülitakse välja päikesetõusul (vt joonis 4)
