Instrukcja Montażu - Reer Basic Instructions For Use Manual

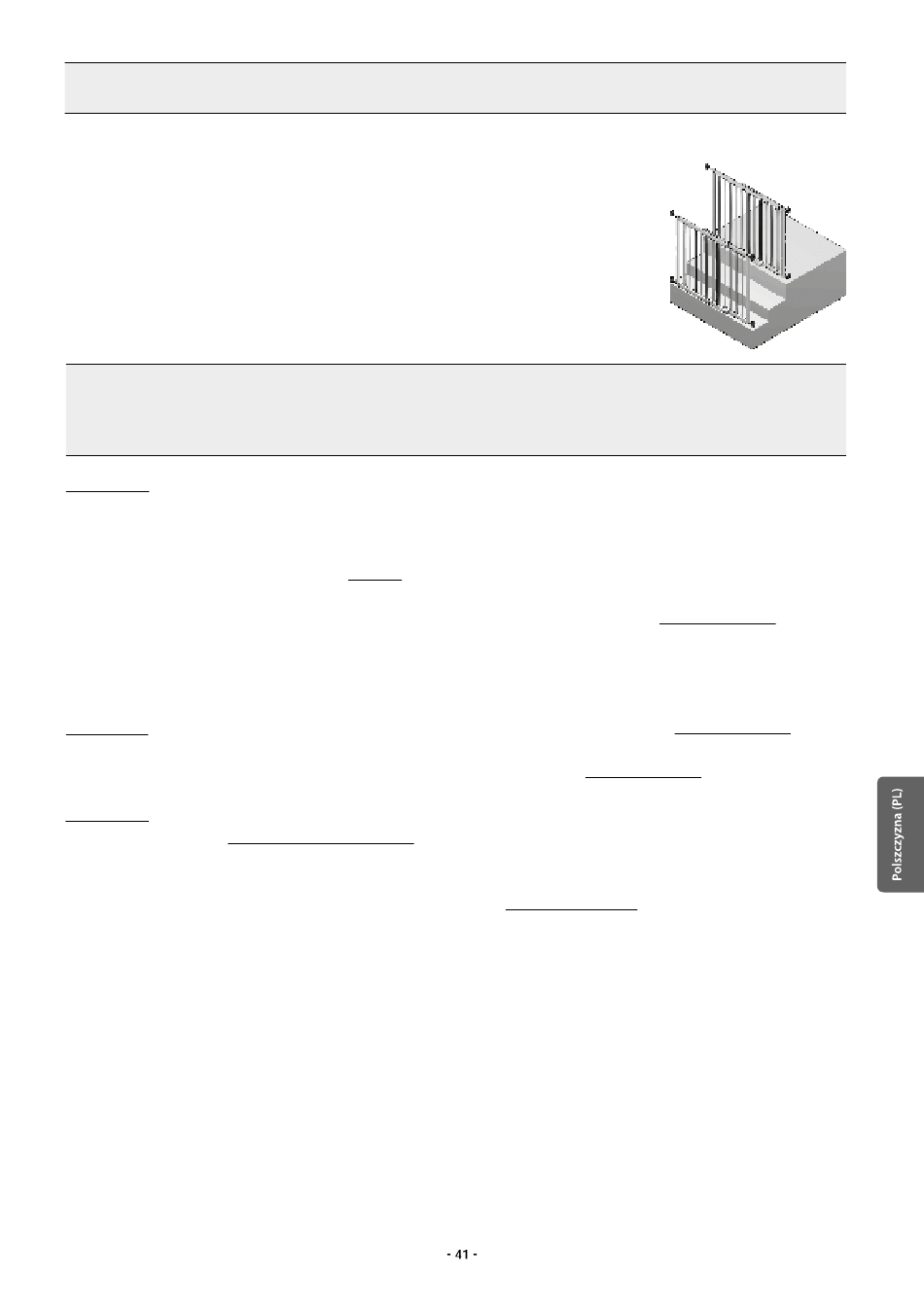

Montaż na schodach
Szczególnie dobrze przystosowana do montażu na górnym zakończeniu schodów, ponieważ
można ją wtedy całkowicie otworzyć i nie istnieje
niebezpieczeństwo potknięcia się.
(A) Przymocować przy górnym zakończeniu schodów,
na podeście a nie na stopniu.
(B) Przymocować przy dolnym zakończeniu schodów
na najniższym stopniu.
Montaż
UWAGA: Bramkę zawsze otwierać w przeciwną stronę do miejsc zagrożenia, aby unikać
na śruby
Krok 2
Panele ogrodzenia (a) i (b) ustawić tak szczelnie obok siebie, aby pomiędzy panelami nie powstała żadna
przerwa. Panele ogrodzenia rozsunąć tylko tak daleko od siebie, aby przy panelu (a) powstał odstęp
Łączenie elementów
wynoszący dokładnie 28 mm pomiędzy ostatnim szczeblem bramki a ścianą albo drzwiami a przy panelu
bramki
ogrodzenia (b) był odstęp co najmniej 30 mm - maks. 63 mm pomiędzy ostatnim szczeblem bramki a
ścianą czy drzwiami. (ilustr. 1)
Skręcić ze sobą oba panele ogrodzenia (a) i (b) u góry i na dole. W tym celu śruby łączące (i) wsadzić w
wywiercone otwory i mocno skręcić tuleją śrubową (j) z przeciwnej strony. (ilustr. 2) i (ilustr. 3). Mogą
zostać wykorzystane wszystkie otwory na śruby, również gdy zmniejszy się odstęp pionowych drążków po
środku bramki. Śruby skręcić mocno śrubokrętem krzyżowym. Sprawdzić, czy oba panele ogrodzenia są
mocno ze sobą złączone.
Krok 1 Bolce zawiasów (d) zamocować u góry i na dole przy panelu ogrodzenia (b). (ilustr. 4) i (ilustr. 5)
Przed zamocowaniem bolców zawiasów, nakrętki (e) wsunąć u góry i na dole z boku w wyznaczonych do
tego otworach poziomowych szczebli panelu ogrodzenia (b). (ilustr. 4) i (ilustr. 5)
Krok 3
Zaznaczyć za pomocą szablonu montażowego (l) miejsce na zawiasy (h) potrzebnych otworów na śruby.
(ilustr. 8) , (ilustr. 9) i (ilustr. 10) . One są oznakowane symbolem „HINGE".
Montaža
Części dolne zawiasów skręcić śrubami montażowymi do drewna (k) (przy innym podłożu do
šarki
zamocowania stosować odpowiednie śruby i kołki rozporowe) do ściany. W tym etapie śruby montażowe
(i) będą wkręcone tylko w dolny otwór zawiasu. (ilustr. 11) i (ilustr. 12)
Nasadzić teraz złączone ze sobą panele ogrodzenia z wcześniej wmontowanymi bolcami zawiasów na
zawiasy.
niebezpiecznych sytuacji! Należy przy tym ograniczyć kierunek otwierania montując
dostarczony stoper (n). (Krok 4)
(A)
(B)
