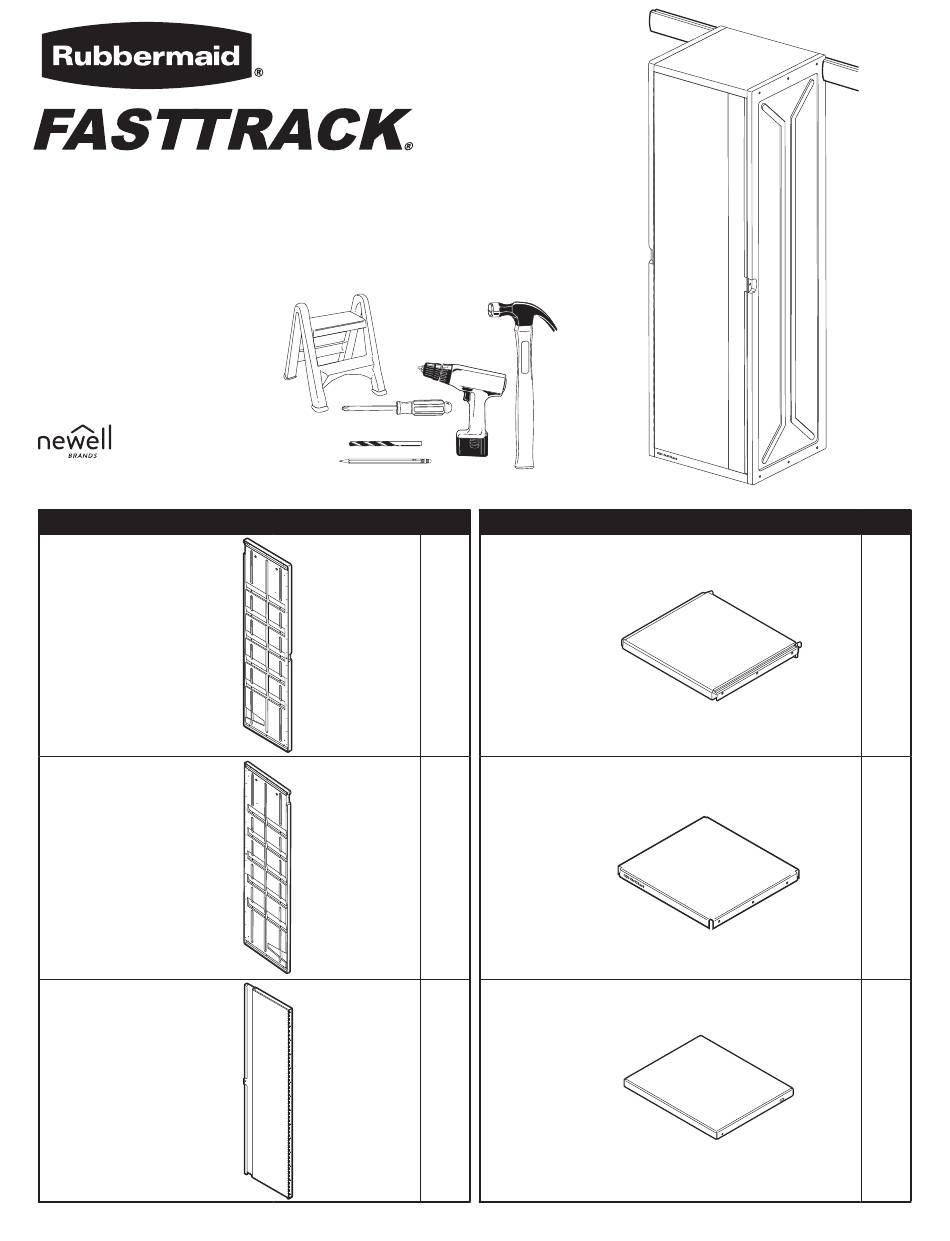

7W96 – Lower Locker

Assembly Steps

2001932

Rubbermaid Incorporated,

Huntersville, NC U.S.A. 28078-1801

U.S.A. 1-888-895-2110

Canada 1-866-595-0525

www.rubbermaid.com

Pieces

Right Side Panel

Left Side Panel

Door

5/16" & 1/8

Qty

Pieces

Top

Bottom

Shelf

Qty

PKG0000638734

Need help?

Do you have a question about the FASTTRACK 7W96 and is the answer not in the manual?

Questions and answers

Summary of Contents for Rubbermaid FASTTRACK 7W96

Page 1 7W96 – Lower Locker Assembly Steps 2001932 Rubbermaid Incorporated, Huntersville, NC U.S.A. 28078-1801 U.S.A. 1-888-895-2110 Canada 1-866-595-0525 www.rubbermaid.com 5/16" & 1/8 Pieces Pieces Right Side Panel Left Side Panel Bottom Door Shelf PKG0000638734...
Page 2 Pieces Back Panel Hinge & Keeper Bracket Screws M2.9 x 19mm Magnet Magnet Screws #6 x ¾" Side Panel Screws #10-32 x ¾" Shelf Screws M5 x 8mm Wall Anchor Wall Anchor Screw #10 x 2" Keeper Brackets...
Page 3 STEP 1 INSTALL DOOR PANEL TO SIDE PANEL Choose door opening orientation: left-hand or right-hand. Hinge screw locations indicate front edge of side panels (A & B). NOTE: Instructions indicate the door mounted to the left side panel (B). HINT: Use the other side panel (A) to hold the door up to the level for ease of alignment. Place door (C) into position, align TOP hinge hole with side panel (B) screw boss.
Page 4 STEP 3 INSTALL TOP PANEL TO SIDE PANEL With door panel laying flat, move side panel (B) into a vertical position. Position top panel (D) into side panel groove and align. Using three side panel screws (K) install in the order shown. CAUTION: Do not over-tighten screws.
Page 5 STEP 5 INSTALL REMAINING SIDE PANEL TO BOTTOM PANEL AND TOP PANEL Position top panel (D) and bottom panel (E) into side panel (A) grooves and align. Using six side panel screws (K) install in the order shown. CAUTION: Do not over-tighten screws.
Page 6 STEP 7 INSTALL SHELF TIP: Use a magnetized tip screwdriver. Lay the locker onto its side, hinge-side down, and open the door. Position shelf (F) in any of the provided mount- ing positions. NOTE: Slotted hole should be oriented towards the rear of the unit with the round hole oriented towards the front of the unit.
Page 7 STEP 9 PREPARE FOR CABINET MOUNTING ALTERNATE ANCHOR POINTS FOR LOWER LOCKER Mark the hole location at the back of the bottom panel If the bottom of the lower locker is close to the floor and prevents (Located underneath bottom panel). reasonable access to installing the wall anchor and screw below the bottom panel, two alternate locations are provided close to the lower end, inside each side panel.
Page 8 STEP 11 STEP 12 SQUARE UP CABINET MOUNT CABINET TO WALL Adjust the top of the unit left or right as needed to square the Install the keeper-brackets (O) at the back of each side panel, right below the rail. Use door (bump either side next to the rail at top, back).
Page 9 Casier inférieur - 7W96 Étapes d’assemblage 2001932 Rubbermaid Incorporated, Huntersville, NC, États-Unis 28078 - 1801 U.S.A. 1-888-895-2110 Canada 1-866-595-0525 www.rubbermaid.com 5/16" & 1/8 Pièces Qté. Pièces Qté. Panneau latéral droit Haut Panneau latéral gauche Porte Étagère PKG0000638734...
Page 10 Pièces Qté. Panneau arrière Vis pour charnière et support de retenue M2.9 x 19mm Aimant Vis pour l’aimant 6 - 32 x 2 cm (¾ po) Vis du panneau latéral 10 - 32 x 2 cm (¾ po) Vis pour étagère M5 x 8 mm Ancrage mural Vis pour l’ancrage mural...
Page 11 ÉTAPE 1 FIXER LE PANNEAU DE PORTE AU PANNEAU LATÉRAL Choisissez l’orientation d’ouverture de la porte : à gauche ou à droite. Les emplacements des vis de charnière indiquent le bord avant des panneaux latéraux (A et B). REMARQUE : Les instructions indiquent la porte montée sur le panneau latéral gauche (B). INDICE: Utilisez l’autre panneau latéral (A) pour maintenir la porte au niveau pour faciliter l’alignement.
Page 12 ÉTAPE 3 FIXER LE PANNEAU SUPÉRIEUR AU PANNEAU LATÉRAL Posez le panneau de la porte à plat et déplacez le panneau latéral (B) en position verticale. Positionnez le panneau supérieur (D) dans la rainure du panneau latéral et alignez-le. À l’aide des trois vis de panneau latéral (K), montez-les dans l’ordre indiqué. ATTENTION : Ne pas trop serrer les vis.
Page 13 ÉTAPE 5 FIXER LE PANNEAU LATÉRAL RESTANT AUX PANNEAUX INFÉRIEUR ET SUPÉRIEUR Positionnez le panneau supérieur (D) et le panneau inférieur (E) dans les rainures du panneau latéral (A) et alignez-les. À l’aide des six vis de panneau latéral (K), montez-les dans l’ordre indiqué.
Page 14 ÉTAPE 7 INSTALLER L’ÉTAGÈRE ASTUCE : Utilisez un tournevis à pointe magnétique. Placez le casier sur son côté, avec le côté avec charnière vers le bas, et ouvrez la porte. Placez l’étagère (F) dans l’une des positions de montage fournies. REMARQUE : Le trou oblong doit être orienté...
Page 15 ÉTAPE 9 PRÉPARATION POUR L’ASSEMBLAGE DE L’AR- POINTS D’ANCRAGE ALTERNATIFS POUR LE CASIER MOIRE INFÉRIEUR Marquez l’emplacement du trou à l’arrière du panneau inférieur Si le bas du casier inférieur est près du sol et empêche un accès (situé sous le panneau inférieur). raisonnable à...
Page 16 ÉTAPE 11 ÉTAPE 12 ALIGNER L’ARMOIRE FIXER L’ARMOIRE AU MUR Réglez le haut de l’unité à gauche ou à droite au besoin pour Installez les supports de retenue (O) à l’arrière de chaque panneau latéral, juste en aligner la porte (cognez les deux côtés à côté du rail en haut et dessous du rail.
Page 17 7W96 – Armario inferior Pasos para el armado 2001932 Rubbermaid Incorporated, Huntersville, NC U.S.A. 28078-1801 Estados Unidos 1-888-895-2110 Canadá 1-866-595-0525 www.rubbermaid.com 5/16" & 1/8 Piezas Cantidad Piezas Cantidad Panel lateral derecho Parte superior Panel lateral izquierdo Parte inferior Puerta Estante...
Page 18 Piezas Cantidad Panel posterior Bisagra y tornillos para sujeción de soportes M2.9 x 19 mm Imán Tornillos magnéticos #6 x ¾" Tornillos de panel lateral #10-32 x ¾" Tornillos para estantes M5 x 8 mm Anclaje de pared Tornillo de anclaje de pared #10 x 2"...
Page 19 PASO 1 INSTALLAR EL PANEL DE PUERTA PARA PANEL LATERAL Elegir la orientación de apertura de la puerta: izquierda o derecha. La ubicación de los tornillos en la bisagra indica el borde frontal de los paneles laterales (A y B). NOTA: Las instrucciones indican el montaje de la puerta en el panel lateral izquierdo (B).
Page 20 PASO 3 INSTALAR EL PANEL SUPERIOR EN EL PANEL LATERAL Con el panel de la puerta en posición plana, mover el panel lateral (B) a una posición vertical. Colocar el panel superior (D) en la ranura del panel lateral y alinear. Utilizar tres tornillos de panel lateral (K) e instalar en el orden que se indica.
Page 21 PASO 5 INSTALAR EL PANEL LATERAL RESTANTE EN EL PANEL INFERIOR Y PANEL SUPERIOR Colocar el panel superior (D) y el panel inferior (E) en las ranuras del panel lateral (A) y alinear. Utilizar seis tornillos de panel lateral (K) e instalar en el orden que se indica.
Page 22 PASO 7 INSTALAR ESTANTE CONSEJO: Usar un destornillador de punta magnética. Inclinar el armario hacia un lado, con el lado de la bisagra hacia abajo y abrir la puerta. Colocar el estante (F) en cualquiera de las posiciones de armado que se proporcionan. NOTA: El orificio ranurado debe orientarse hacia la parte posterior de la unidad y el orificio redondo debe estar orientado hacia la parte...
Page 23 PASO 9 PREPARAR PARA EL MONTAJE DEL GABINETE ALTERNAR LOS PUNTOS DE ANCLAJE PARA EL ARMARIO INFERIOR Marcar la ubicación del orificio en la parte posterior del panel inferior Si la parte de abajo del armario inferior está cerca del piso e impide el (Ubicado debajo del panel inferior).
Page 24 PASO 11 PASO 12 CUADRAR EL GABINETE MONTAR EL GABINETE EN LA PARED Ajustar la parte superior de la unidad hacia la izquierda o la Instalar las sujeciones del soporte (O) en la parte posterior de cada panel lateral, justo derecha según sea necesario para cuadrar la puerta (golpear debajo del riel.
