INSTRUCCIONES DE ENSAMBLAJE

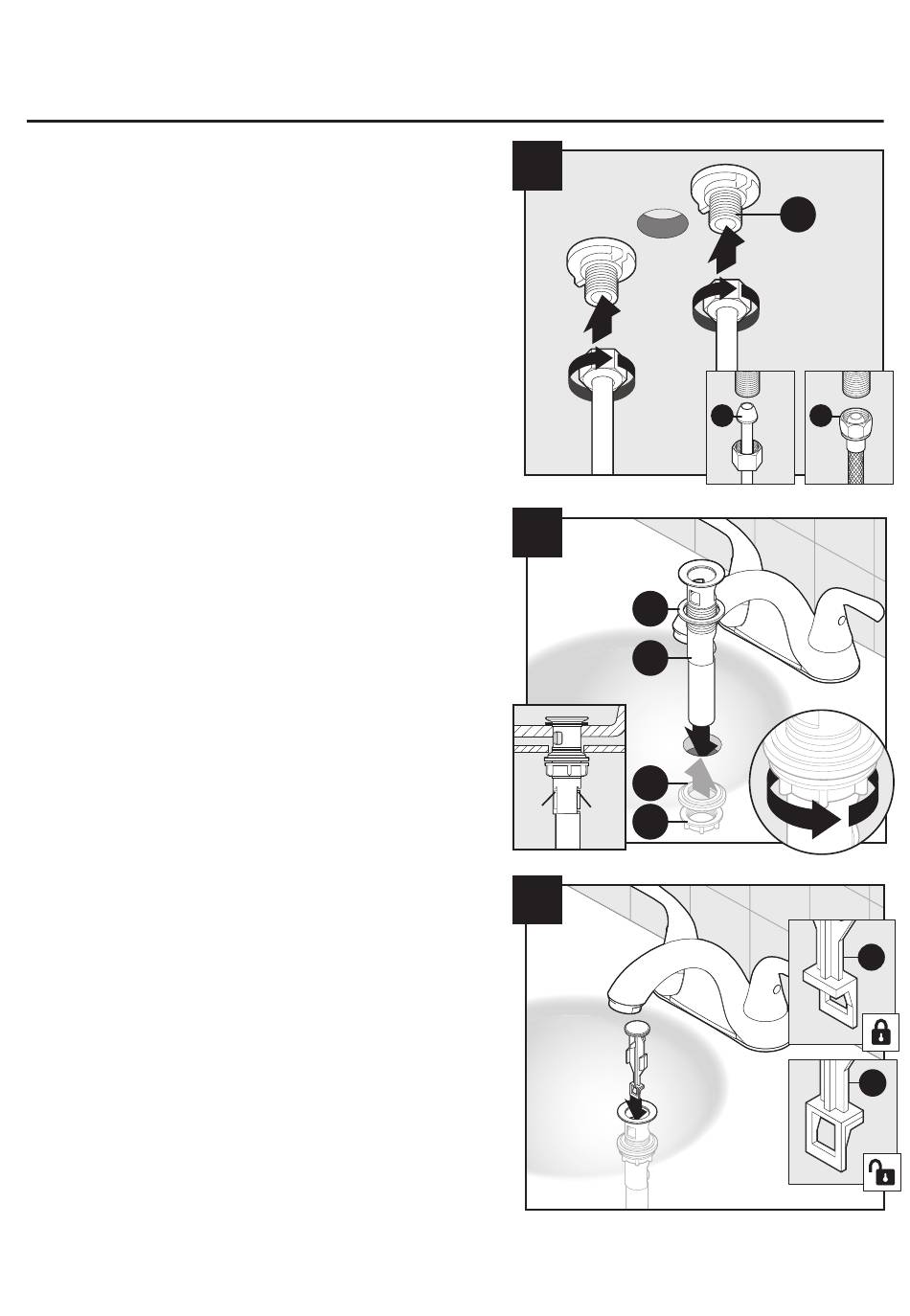

4. Determine qué tipo de conexión realizará. (1)
Elevadores de punta esférica (tubería de cobre
de 3/8 pulg de diámetro exterior) con tuercas de
acoplamiento (no se incluyen) o (2) conectores
para grifo IPS de 1/2 pulg. Conecte las tuberías de
suministro de agua (no se incluyen) al grifo (A).
5. Instale el cuerpo del desagüe (DD) y la arandela de
goma (AA) a través de la parte superior del lavabo
(no se incluye). Asegure con la arandela de goma
grande (BB) y la contratuerca (CC)
NOTA: La abertura para la varilla de rótula debe
quedar frente a la parte posterior del lavabo.
6. Inserte el émbolo (EE).
NOTA: El anillo de plástico en el émbolo (EE) que
da hacia la parte posterior del lavabo está en modo
bloqueado y el émbolo no se puede retirar. El anillo
de plástico en el émbolo (EE) que da hacia la parte
frontal del lavabo está en modo desbloqueado y se
puede retirar para facilitar la limpieza.
4
5
AA
DD
BB
No Sí
CC
6
15
A
1 2
1
2
3
EE
EE
