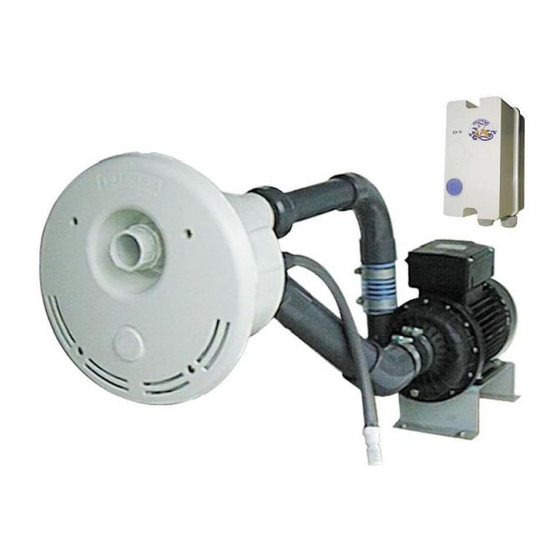

- Page 1 Gegenstrom ST 800 900 1050 1150_A4 14.12.18 09:07 Seite 1 Montage- und Betriebsanleitung Pflegetipps Gegenstromanlage Jet stream ST 800 / ST 900 ST 1050 / ST 1150...
-
Page 2: Table Of Contents
Gegenstrom ST 800 900 1050 1150_A4 14.12.18 09:07 Seite 2 Inhaltsverzeichnis: Montage Einbausatz ........................Montage der Basiseinheit ......................Montage der Einlaufblende ......................Zur Beachtung für bauausführende Firmen ................Fehler / Ursache / Behebung ...................... Betriebshinweise für den Endverbraucher / Überwinterung ............ -
Page 3: Montage Einbausatz
Gegenstrom ST 800 900 1050 1150_A4 14.12.18 09:07 Seite 3 Montage Einbausatz Der Einbausatz zu den Neptun ST Gegenstromanlagen ist mit dem beiliegenden Bauschutz abzu- decken damit sämtliche Gewindebuchsen geschützt sind. Bitte beachten Sie unbedingt die Ein- bauanordnung. Einbau Der Einbausatz ist 180 mm unter dem Wasserspiegel zu befestigen (Abb. 1). Die 4 Gewindenippel dienen zur späteren Montage der Düsenblende (Abb. -
Page 4: Zur Beachtung Für Bauausführende Firmen
Gegenstrom ST 800 900 1050 1150_A4 14.12.18 09:07 Seite 4 Betriebsanleitung Gegenstrom ST 800/900/1050/1150 V. 20181129... -
Page 5: Fehler/Ursache/Behebung
Gegenstrom ST 800 900 1050 1150_A4 14.12.18 09:07 Seite 5 Fehler/Ursache/Behebung Pumpe ist sehr laut und bringt nicht die Normalleistung Falsche Drehrichtung des Motors Motor umpolen, durch Vertauschen der Phasen (400 V) Pumpe ist laut und bringt volle Leistung Motorhaube streift Lüfterhaube locker, ordnungsgemäß... -
Page 6: Betriebshinweise Für Den Endverbraucher / Überwinterung
Gegenstrom ST 800 900 1050 1150_A4 14.12.18 09:07 Seite 6 Betriebshinweise für den Endverbraucher: Pumpe Ein- / Ausschalten (Abb. 11) Durch Drücken des Druckknopfes Pos. 1 wird der Pneumatikschalter betätigt und die Pumpe geht in Betrieb. Nochmaliges Drücken schaltet die Pumpe aus. -
Page 7: Technische Daten Der Pumpe
Gegenstrom ST 800 900 1050 1150_A4 14.12.18 09:07 Seite 7 Technische Daten der Pumpen Basiseinheit ST 800 ST 900 Spannung 230 V / 50 Hz 3 ~ 230 / 400 / 50 Hz Abgabe / Aufnahme in kW 1,6 / 2,0 2,1 / 2,6 max. -
Page 8: Technical Data Of The Pump
Gegenstrom ST 800 900 1050 1150_A4 14.12.18 09:07 Seite 8 technical data of pumps base unit ST 800 ST 900 voltage 230 V / 50 Hz 3 ~ 230 / 400 / 50 Hz emission / admission (KW) 1,6 / 2,0 2,1 / 2,6 maximum flow rate l / min. -
Page 9: Mounting Installation Kit
Gegenstrom ST 800 900 1050 1150_A4 14.12.18 09:07 Seite 9 Mounting installation kit The installation kit for the Neptun ST jet stream must be covered with the enclosed building pro- tection so that all threaded bushings are protected. Please mind the installation arrangement. -
Page 10: Precautions For Building Companies
(loss of warranty). The use in and around swimming pools or garden ponds is only permitted if they are built accor- ding to local statutory regulations. In this regard please contact your Neptun expert or the local bulding department. -
Page 11: Errors/ Cause / Removal
Gegenstrom ST 800 900 1050 1150_A4 14.12.18 09:07 Seite 11 error / cause / repairing The pump is very loud and does not bring the normal power. Wrong motor direction of rotation Reverse the polarity of motor by swapping the phase (400 V). -
Page 12: Operating Instructions For The End User / Wintering
Gegenstrom ST 800 900 1050 1150_A4 14.12.18 09:07 Seite 12 Operating instructions for the end user: Turn on/off the pump (fig. 11) By pressing the push button pos.1, the pneumatic switch is actuated and the pump is in opera- tion. Press again to turn off the pump. -
Page 13: Stückliste Einbausatz
Gegenstrom ST 800 900 1050 1150_A4 14.12.18 09:08 Seite 13 Stückliste Einbausatz ST 800 / ST 900 / ST 1050 / ST 1150 List of parts - installation kit ST 800 / ST 900 / ST 1050 / ST 1150 Nr. -
Page 14: Stückliste St 800
Gegenstrom ST 800 900 1050 1150_A4 14.12.18 09:08 Seite 14 Stückliste Basiseinheit ST 800 List of parts - base unit ST 800 Nr. Bezeichnung Stk. term pieces 1 Pumpe 2 kW / 230 V pump 2 KW / 230 V 2 Düsenblende komplett... -
Page 15: Stückliste St 900 / 1050
Gegenstrom ST 800 900 1050 1150_A4 14.12.18 09:08 Seite 15 Stückliste Basiseinheit ST 900 / ST 1050 List of parts - base unit ST 900 / ST 1050 Bei ST 1050: Pumpe 3,0 kW / 400 V Nr. Bezeichnung Stk. -
Page 16: Stückliste St 1150
Gegenstrom ST 800 900 1050 1150_A4 14.12.18 09:08 Seite 16 Stückliste Basiseinheit ST 1150 List of parts - base unit ST 1150 Nr. Bezeichnung Stk. term Pcs. 1 Pumpe 4 kW / 400 V pump 4 kW 400 V 2 Düsenblende komplett... -
Page 17: Montageabbildungen, Schaltpläne, Bedienung
Gegenstrom ST 800 900 1050 1150_A4 14.12.18 09:08 Seite 17 Einbauskizzen Mounting ilustration P1 und P2 (Kaltleiter) ist je nach Pumpentyp im Schaltkasten ausgeführt, jedoch kein An- schluß notwendig. P1 and P2 (PTC thermistor) are designed depending on the type of pump in the con- trol box, but no connection is necessary. - Page 18 Gegenstrom ST 800 900 1050 1150_A4 14.12.18 09:08 Seite 18 Einbauskizzen Mounting ilustration Abb. 1 Schrauben Flansch oder Rundhaltebügel Abb. 2 Betriebsanleitung Gegenstrom ST 800/900/1050/1150 V. 20181129...
- Page 19 Gegenstrom ST 800 900 1050 1150_A4 14.12.18 09:08 Seite 19 Einbauskizzen Mounting ilustration Abb. 6 Abb. 5 Betriebsanleitung Gegenstrom ST 800/900/1050/1150 V. 20181129...
- Page 20 Gegenstrom ST 800 900 1050 1150_A4 14.12.18 09:08 Seite 20 Ihr Neptun Fachhändler: Your Neptun specialist supplier: www.neptun int.com Die in diesem Dokument gegebenen Hinweise und Richtlinien entsprechen dem Stand der Tech- nik und sind kein Ersatz für eine Beratung bzw. deren Ausführung durch den Schwimmbadfach- handel bzw.
