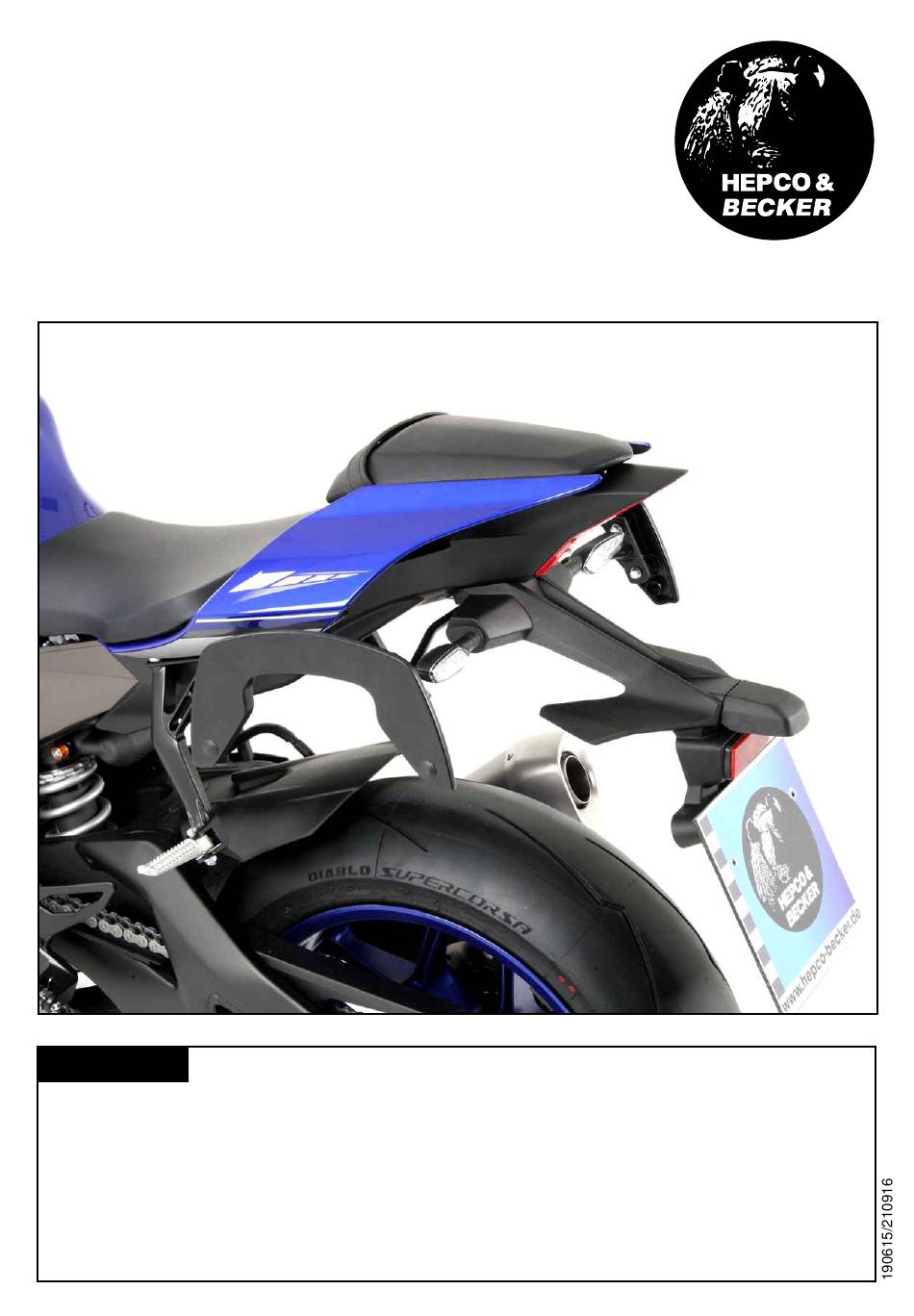

C-Bow Taschenhalter
YAMAHA YZF-R1 / M
ab Baujahr 2015
Artikel Nr.:
6304545 00 01
schwarz
Hinweise
Montagehinweis:
Die Voraussetzung für die Montage ist natürlich eine gewisse technische Erfahrung. Wenn Sie sich nicht sicher sind,
wie man eine bestimmte Arbeit ausführt, sollten Sie diese Ihrer Fachwerkstatt überlassen.
Ziehen sie alle zugänglichen Schrauben zuerst nur locker an. Nachdem alles montiert ist, werden die Schrauben
dann auf das entsprechende Anzugsmoment festgezogen. Dadurch wird sichergestellt, dass das Produkt spannungsfrei
angebaut ist.
Anzugsmomente des Motorradherstellers beachten!
Nach der Montage alle Verschraubungen auf festen Sitz kontrollieren!
1
Advertisement
Table of Contents
Related Manuals for hepco & becker 6304545 00 01 black
Summary of Contents for hepco & becker 6304545 00 01 black
- Page 1 C-Bow Taschenhalter YAMAHA YZF-R1 / M ab Baujahr 2015 Artikel Nr.: 6304545 00 01 schwarz Hinweise Montagehinweis: Die Voraussetzung für die Montage ist natürlich eine gewisse technische Erfahrung. Wenn Sie sich nicht sicher sind, wie man eine bestimmte Arbeit ausführt, sollten Sie diese Ihrer Fachwerkstatt überlassen. Ziehen sie alle zugänglichen Schrauben zuerst nur locker an.
- Page 2 YAMAHA YZF-R1 / M 2015 - 6304545 00 01/ 4004.053.131 Bausatz Kombinierbar mit Sportrack 6704545 700007063 C-Bow schwarz 700009007 C-Bow Adapter vorne links 700009008 C-Bow Adapter vorne rechts 700009009 C-Bow Adapter hinten 700009010 Schraubensatz: 2x Inbusschrauben M6x45 8x Sechskantschrauben M6x16 4x Linsenkopfschrauben M8x40 10x U-Scheiben Ø6,4 2x selbstsichernde Mutter M6...
- Page 3 YAMAHA YZF-R1 / M 2015 - 6304545 00 01/ 4004.053.131 Montage der vorderen C-Bow Halter links und rechts: In die 4 Bohrungen der Schrauben der Soziusfußrastenbefestigung von oben die Linsenkopfschrauben M8x40 durch die Original U-Scheiben stecken. Die vorderen C-Bowhalter werden von unten an den überstehenden Gewinden der Linsenkopfschrauben zusammen mit den Original-Fußrasten montiert.
- Page 4 YAMAHA YZF-R1 / M 2015 - 6304545 00 01/ 4004.053.131 Montage der C-Bow links + rechts: an den montierten C-Bow Adaptern. Dazu die Sechskantschrauben M6x16 und die U-Scheiben Ø6,4 verwenden. Alle Teile korrekt ausrichten und die Verschraubungen festziehen. Kunststoffabdeckung (unter Fahrersitz) wieder anschrauben.
- Page 5 C-Bow Soft bag holder YAMAHA YZF-R1 / M from date of manufacture 2015 Item-no.: 6304545 00 01 black Note Installation note: Of course, the assembly requires a certain technical experience. If you are not sure how to execute a determined action, you should ask your local distributor to do it.
- Page 6 YAMAHA YZF-R1 / M 2015 - 6304545 00 01/ 4004.053.131 combinable with Sportrack 6704545 700007063 C-Bow black 700009007 C-Bow adapter front left 700009008 C-Bow adapter front right 700009009 C-Bow adapter rear 700009010 Screw kit: 2x allen screw M6x45 8x hexagon bolt M6x16 4x filister head screw M8x40 10x washer Ø6,4 2x self-lock nut M6...
- Page 7 YAMAHA YZF-R1 / M YAMAHA YZF-R1 / M 2015 - 2015 - 6304545 00 01/ 4004.053.131 6304545 00 01/ 4004.053.131 Fastening of the front C-Bow holders left and right: Mount the filister head screws M8x40 in the free holes of the screws of the passenger footrest from above together with the original washers.
- Page 8 YAMAHA YZF-R1 / M 2015 - 6304545 00 01/ 4004.053.131 Fastening of the C-Bow: with hexagon bolts M6 x 16 and washers ø6,4 to the adapters. After mounting all parts, the screws should be tightened to the torque specified. Mount plastic cover under drivers seat again.
